钻井废弃物处理系统工作流程
钻井废弃物无害化处理系统流程和技术介绍
干燥筛单元
华油飞达废弃物处理离心机技术参数
型号
处理量 分离因素 转鼓直径 转鼓长度 工作速度 离心力 主电机 辅电机 减速机比率 尺寸 重量 LW355-1250N LW355-1250VFD (40m³/Hour) 2um 355mm (14inch) 1250mm 3200RPM 2035G 37kw 7.5kw 57:1 2900x1800x1320mm 2950kg LW450-1250N LW450-1250VFD 60m³/Hour 2um 450mm(18inch) 1250mm 3000RPM 2250G 45kw 7.5kw 57:1 2900x1850X1450MM 3700kg
油基泥浆废弃物处理系统整合了螺旋输送器，岩屑甩干机，收集罐，岩屑箱离心 机供浆泵，离心机等处理后的钻屑达到低于5%的含油率符合国家和行业排放标准， 饼回收有用的钻井液。
华油飞达干燥筛技术参数
型号
震动模式 振幅 激振力 振动电机 筛箱可调节角度 处理量 筛网面积 筛网尺寸 噪音 尺寸 重量 HG225A 直线 6.0mm 8.5G 意大利欧力 -2~5° 210m³/h(950GPM) 3.15㎡ 1045x700mmx4 Pieces 80 dBA 2950x1720x1550mm 2720kg
华油飞达水基泥浆废弃物处理流程பைடு நூலகம்
水基泥浆废弃物处理系统整合 1.固控系统振动筛一体机 2.HGD 单元 干燥筛和收集罐 3.固相输送和收集系统 螺旋输送器和收集箱 4.除水单元 化学药品配置& 实验室 &脱水离心机 5.压滤&过滤&反渗透单元 处理后的水质达到国家二级排 放标准
华油飞达油基泥浆废弃物处理系统
华油飞达集团公司是生产石油钻采设备的专业厂家，公司成立于1995年，是 国内最早的营房，固控设备，废浆处理系统生产厂家之一，也是中石油、中石化、 中海油为出国钻机生产配套废浆处理系统、高标准野营房、彩钢结构房、固控系 统、固控设备、MCC系统、井场标准化电路、机泵组配套的定点厂家。 集团公司坐落于河北省沧州市新华工业园区，占地面积500多亩，员工700多 人，下属4个子公司，河北沧州和阿联酋迪拜两个生产基地，服务于全球石油天 然气开采行业。 公司产品实行分类管理、专业化生产，于2013年1月取得美国石油协会API Q1使用标志，目前为止各类产品的生产均按照API Q1/API 4F/ISO 9001/ISO/TS29001质量体系要求，形成了一套完善的质量控制体系。 公司与中国石油大学建立长期合作关系，不断研发出符合客户和市场需求的 新产品。如第一台国产油田用离心机、甩干机、除水单元均产自我司。甩干机的 研究弥补了国内油基泥浆废浆处理的空白，在中石油长城钻探、壳牌石油、新疆 油田均得到广泛的推广和使用，并且达到低于5%OOC(废渣含油率)。具有年产 6000余栋野营房的生产工艺流水线和400余台套固控设备数控加工生产线， 2013年销售收入达5亿元。近几年野营房、离心机市场占有率达60%以上，一直 处于领先地位.
油田钻井废弃物处理处置技术与成套装备研发生产方案(一)
油田钻井废弃物处理处置技术与成套装备研发生产方案一、实施背景随着石油工业的快速发展，油田钻井过程中产生的废弃物已成为环境保护的重大挑战。
这些废弃物主要包括钻屑、泥浆、废水等，若处理不当，将对地下水和土壤造成严重污染。
为此，研发高效、环保的油田钻井废弃物处理处置技术与成套装备至关重要。
二、工作原理本方案所涉及的技术与装备主要基于物理和化学原理。
物理原理主要包括离心分离、重力分离和过滤等，用于分离废弃物中的液体和固体部分；化学原理则包括酸碱中和、氧化还原和化学沉淀等，用于处理废弃物中的有害物质。
1.离心分离：利用不同物质在离心力场中的离心速度差异，实现液体和固体物质的初步分离。
2.重力分离：利用不同物质的重力加速度差异，实现液体和固体物质的进一步分离。
3.过滤：通过滤膜或滤料，拦截废弃物中的固体颗粒，实现液体和固体物质的分离。
4.酸碱中和：利用酸碱中和反应，将废弃物中的酸性或碱性物质中和，减少对环境的危害。
5.氧化还原：利用氧化剂或还原剂，将废弃物中的有害物质氧化或还原为无害物质。
6.化学沉淀：通过向废弃物中添加沉淀剂，使有害物质转化为难溶性物质，进而去除。
三、实施计划步骤1.需求分析：深入调研油田钻井废弃物处理的市场需求和技术瓶颈。
2.装备研发：根据需求分析结果，开展装备研发工作。
3.技术验证：在实验室内进行小规模试验，验证技术的可行性和效果。
4.中试生产：在具备一定生产规模的情况下，进行中试生产。
5.产业化推广：在中试生产取得成功后，开展产业化推广工作。
四、适用范围本方案所涉及的技术与装备适用于各类油田钻井废弃物的处理处置，具有广泛的适用性。
同时，也可适用于其他类似废弃物的处理处置。
五、创新要点1.集成化设计：将多种处理单元集成在一台装备内，提高了处理效率。
2.模块化结构：便于根据不同需求进行模块更换和升级。
3.智能化控制：采用先进的智能化控制系统，实现了装备的自动化和智能化运行。
4.资源化利用：将处理后的废弃物进行资源化利用，如用于生产建材或其他产品。

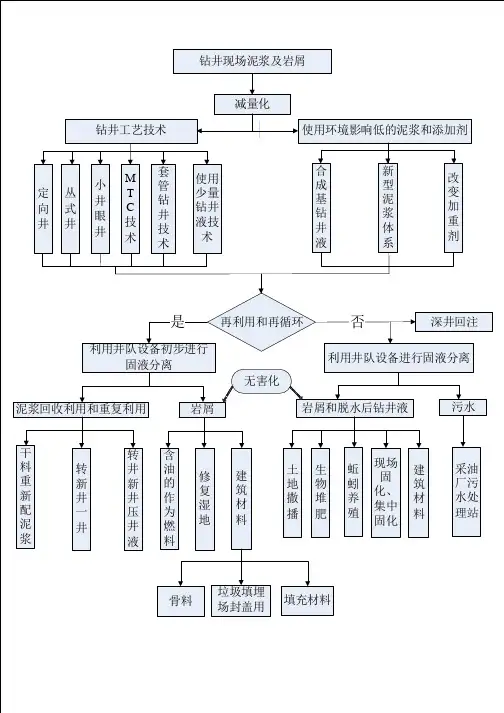

钻井固废处理流程图
减量化 钻井工艺技术 套 管 钻 井 技 术 使用环境影响低的泥浆和添加剂 合 成 基 钻 井 液 新 型 泥 浆 体 系
定 向 井
丛 式 井
小 井 眼 井
M T C 技 术
使用 少量 钻井 液技 术
改 变 加 重 剂
是
利用井队设备初步进行 固液分离
再利用和害化
泥浆回收利用和重复利用
岩屑
岩屑和脱水后钻井液
污水
干 料 重 新 配 泥 浆
转 新 井 一 井
转 井 新 井 压 井 液
含 油 的 作 为 燃 料
修 复 湿 地
建 筑 材 料
土 地 撒 播
生 物 堆 肥
蚯 蚓 养 殖
现场 固 化、 集中 固化
建 筑 材 料
采油 厂污 水处 理站
骨料
垃圾填埋 场封盖用
填充材料
钻井队危废房操作规程
钻井队危废房操作规程钻井队危险废物操作规程一、目的和适用范围本规程的目的是为确保钻井队在处理和处置危险废物过程中遵守法律法规的要求，保障作业人员的安全和健康。
适用于钻井队环境保护管理中的危险废物操作。
二、术语和定义1. 危险废物：指与人类的健康和环境有潜在风险的物质，包括有毒、有害、易燃、易爆、腐蚀等特性的废物。
2. 危废房：用于存放、处理和处置危险废物的单独或专门的房间。
3. 废物分类：按照废物的特性和性质进行分别收集、处理和处置。
4. 废物包装：将危险废物储存在适当的容器中，确保其安全性。
5. 废物运输：按照安全规范将危险废物运送到指定的处置地点。
三、危废房的管理1. 危废房的布置和设计应符合相关法律法规的要求，确保作业人员的安全。
2. 危废房应设有密封的收容容器和标识牌，指示危险废物的种类和名称，以及如何正确处置废物。
3. 危废房内应设置必要的安全设施，包括灭火器、通风设备、洗眼器和急救设备等。
四、危废房操作规程1. 废物的收集和包装：（1）按照废物分类规定，将不同特性的废物进行分别收集。
（2）废物收集容器应具有阻燃、密封、耐腐蚀等特性，确保废物的安全性。
（3）不同种类的废物应存放在不同的容器中，严禁混装混运。
（4）废物收集容器应进行定期清理和消毒。
2. 废物的运输和处置：（1）废物运输前应核对废物种类和数量，并填写相应的运输记录。
（2）废物运输过程中应采取防护措施，防止泄漏和扩散。
（3）废物运输车辆应经过专门培训的司机驾驶，确保安全运输。
（4）废物应运送至专门的危险废物处置设施，不得随意倾倒或丢弃。
3. 废物的处理和处置：（1）废物的处理和处置应遵守环境保护法律法规的要求，确保环境安全。
（2）严禁废物的简单焚烧或倾倒到地下水源中。
（3）废物的处理和处置应交由合法的危险废物处置单位进行，确保合理和安全。
五、作业人员的安全教育和培训1. 钻井队应定期对作业人员进行危废房操作的安全教育和培训，确保他们了解危险废物的特性和危害，并掌握正确操作方法和应急措施。
钻井废弃物处理方法
钻井废弃物处理方法王国平2010-7-8 字体:[大][中][小]过去数十年来，石油天然气界采取各种措施尽量将钻井产生的废弃物减至最低限度，以便更好地保护环境和公共安全。
钻井作业者采用有利于环境的三级废物处理方法来处理钻井废弃物:在第一阶段，作业者调整钻井过程或置换适当的钻井液，使钻井过程产生的废弃物最少。
这样既为作业者减少污物处理成本，又更有利于环保。
第二阶段，将已经降至最低限度的钻井废弃物尽可能地循环再利用。
第三级，通过合法的方式处理不能再循环利用的钻井废弃物。
海上钻井废弃物的处理仅限于排放、回注或运回岸上处理。
相对而言，陆上作业者在处理钻井污物时具有较大的选择范围。
通常将陆上钻井废弃物就地处理;在海上平台，大多数水基泥浆及钻屑和合成基液泥浆及钻屑被倒入海中;一些陆上钻井废弃物被运到井场以外的商业性废物处理场;海上油基泥浆及钻屑必须运回岸上处理或在井场就地回注到地下。
在20世纪90年代，各钻井液专业生产公司推出了多种新型非水基液钻井液。
这些基液包括内烯烃类、酯类、直链α-烯烃类、聚α-烯烃类以及直链石蜡类。
合成基液泥浆具有油基泥浆的钻井特性，但不含多环芳香烃类，而且具有低毒性、较快的生物降解能力和较低的生物积累性。
合成基液泥浆钻屑不会象油基泥浆那样给海床带来巨大的环境影响。
和水基泥浆相比，合成基液泥浆使井眼更清洁、更稳定，产生的钻屑量更少。
合成基液泥浆可以循环再利用，而通常将水基泥浆钻屑直接倒入海中。
在条件允许的情况下，尽量将用过的油基泥浆和水基泥浆循环再利用，这样可以在最大程度上减少钻井废弃物的排放量。
大多数钻屑被处理掉，其中一部分钻屑经过除烃处理后用作污物回填的盖层。
常规陆上钻井废弃物的处理方法是先抽取泥浆池中的液体部分，然后将剩余的固体物质就地掩埋或分散到井场。
另一种处理方法是将泥浆钻屑回注到地层中。
可以通过钻井环形空间回注，或者回注到某口专用的注入井中。
与陆上处理相比，海上钻井污物处理费用更高。
钻井废弃物处理
2014-9-12
26
3.● ● ● ●
Discharge to ocean Offsite disposal to commercial facilities Slurry injection Salt caverns Thermal treatment Tncineration Thermal desorption
1. 2. 3. 4.
2014-9-12
钻井废弃物的概念 钻井废弃物的技术介绍 处理效果对比 钻井废弃物处理的意义
2
四、国内外发展现状
一、钻井液的概念
The concept of drilling fluids
2014-9-12
3
1.1 钻井液循环流程
钻井液（俗 称泥浆，是钻 井的“血液”） 是钻井过程中 必不可少的流 体。 许多钻井废 弃物是和钻井 液息息相关的。
2014-9-12 18
2.3 钻井废弃物的危害 例如： 含油钻屑排放 入海，会对海洋环 境会造成严重危害， 也会对海洋生物构 成严重的威胁。 如果排放在陆 地，对土壤、植物 生长会产生很大的 影响。
2014-9-12
19
2.4 钻井废弃物的特点
a. 数量多，增长快 石油勘探行业的高速发展是 钻井废弃物高速增长的主要原因。 同时钻井废弃物的数量也在随着 石油产量的增加而迅速增多。 以中海油管辖的钻井平台为 例，钻一口井深3000米的井，需 要使用上千方 的钻井液，产生的 钻屑达200---300m3，而中海油目 前拥有的钻井平台数百座，加上 中国陆地就有1000多部钻机在作 业，可 见产生的废弃物数量巨大。
2.2 钻井废弃物的类型
钻井废弃物是指在钻井生产过程中产生的 （1）过剩的(或废弃的)钻井泥浆 （2）钻井废液 （3）钻屑
四川油气田钻井废弃物无害化处理技术规范(QSY XN 02762007)
Q/SY中国石油天然气股份有限公司企业标准Q/SY XN0276—2007四川油气田钻井废弃物无害化处理技术规范Specification of unharmful treating technology ofdrilling wastes in shichuan oil and gas fields 2007-05-25发布2007-06-10实施中国石油天然气股份有限公司西南油气田分公司发布Q/SY XN0276—2007目次前言................................................................................ I1范围............................................................................... 12规范性引用文件..................................................................... 13术语与定义......................................................................... 14准备工作........................................................................... 15技术要求........................................................................... 26质量和安全环保措施................................................................. 37监测............................................................................... 38验收............................................................................... 4Q/SY XN0276—2007四川油气田钻井废弃物无害化处理技术规范1范围本技术规范规定了井场清理、废水处理、固化池维修、废弃物无害化处理和覆土等钻井废弃物无害化处理工程相关的技术要求。
油田钻井废弃物处理处置技术与成套装备研发生产方案(二)
油田钻井废弃物处理处置技术与成套装备研发生产方案一、实施背景随着石油工业的快速发展，油田钻井过程中产生的废弃物已成为环境保护的重大挑战。
这些废弃物主要包括钻屑、泥浆、废水和固体废弃物等，若处理不当，将对地下水、土壤和空气造成严重污染。
为此，研发高效、环保的油田钻井废弃物处理处置技术与成套装备迫在眉睫。
二、工作原理本方案所涉及的技术与装备基于分离与减量化原则，主要包括以下几个部分：1.物理分离技术：利用不同物质之间的物理特性差异，将废弃物中的不同成分进行分离。
如利用离心机，根据颗粒大小和密度的不同，将钻屑和泥浆分离。
2.化学处理技术：采用酸碱中和、氧化还原等化学方法，对废弃物进行无害化处理。
如用酸性物质中和碱性泥浆，使其pH值达到排放标准。
3.生物降解技术：利用微生物的降解作用，将有机废弃物转化为无害物质。
如对含油废水进行生物处理，使有机污染物得以降解。
4.固化/稳定化技术：通过添加固化/稳定剂，使废弃物中的有害物质转化为稳定、无害的物质。
如用水泥和药剂稳定化处理含重金属的固体废弃物。
三、实施计划步骤1.现场调研：了解油田钻井废弃物的种类、产生量及性质，为处理方案提供数据支持。
2.确定研发目标：根据调研结果，设定技术研发和装备制造的具体目标。
3.技术研发：组织科研团队进行技术攻关，包括物理分离、化学处理、生物降解及固化/稳定化技术的研发。
4.成套装备制造：基于研发成果，设计并制造相应的成套装备。
5.现场试验：在油田现场进行小规模试验，验证技术与装备的可行性和效果。
6.推广应用：根据试验结果，进行大规模推广和应用。
四、适用范围本方案适用于各类油田钻井废弃物的处理处置，包括但不限于钻屑、泥浆、废水和固体废弃物等。
同时，所涉及的技术与装备也可广泛应用于其他工业废弃物的处理处置领域。
五、创新要点1.集成多种处理技术：本方案整合了物理分离、化学处理、生物降解及固化/稳定化等多种技术，实现了对废弃物的全方位、高效处理。
