先导型溢流阀结构原理专题培训课件
减压阀
减压阀是利用液流流过缝隙产生压力损 失，使其出口压力低于进口压力的压力 控制阀。
按调节要求不同，有定值减压阀，定差 减压阀，定比减压阀。
定值减压阀的结构原理
减压阀起减压作 用且保证出口压 力为定值的条件 是：当出口压力 大于减压阀的调 定压力，使其先 导阀开启。
图形符号
直动式减压阀
减压阀的功用与特点
• 减压阀用在液压系统中
获得压力低于系统压力 的二次油路上
与溢流阀比较：
– 减压阀是出口压力控制，保证出口压力为定值；溢流阀 是进口压力控制，保证进口压力为定值。
– 减压阀阀口常开；溢流阀阀口常闭。 – 减压阀有单独的泄油口；溢流阀弹簧腔的泄漏油经阀体
內流道內泄至出口。 – 减压阀与溢流阀一样有遥控口。
先导型溢 流阀结构
原理
先导式溢流阀的动作原理
先导型溢流阀的特点
先导阀和主阀阀芯分别处于受力平衡，其阀口 都满足压力流量方程。阀的进口压力由两次比 较得到，压力值主要由先导阀调压弹簧的预压 缩量确定，主阀弹簧起复位作用。
通过先导阀的流量很小，是主阀额定流量的1％， 因此其尺寸很小，即使是高压阀，其弹簧刚度 也不大。这样一来阀的调节性能有很大改善。
顺序阀
顺序阀是一种利用 压力控制阀口通断 的压力阀。
按控制油来源不同 分内控和外控，按 弹簧腔泄漏油引出 方式不同分内泄和 外泄。
顺序阀的四种控制方式
通过改变上盖或底盖的装配位置可得到内控外
泄、内控内泄、外控外泄、外控内泄四种类型。
内控外泄顺序阀
内控外泄顺序阀与溢流阀非常相象： 阀口常闭，进口压力控制，但是该 阀出口油液要去工作，所以有单独 的泄油口。
溢，用来保证系统压 力恒定，称为定压阀。
溢流阀旁接在泵的出口， 用来限制系统压力的最 大值，对系统起保护作 用，称为安全阀。
电磁溢流阀还可以 在执行机构不工作 时使泵卸载。
直动式溢流阀
溢流阀的性能
调压范围 ： 在规定的范围内调节时，阀的输出 压力能平稳的升降，无突跳或迟滞现象。
压力流量特性： 溢流阀的进口压力随流量变化 而波动的性能；又称为启闭特性。
– （ps-pk）、（ps-pb）称为调压偏差，调压偏差小好 – nk=pk/ps称为开启压力比， – nb=pb/ps称为闭合压力比，nk 、 nb大好。
压力损失和卸载压力： 当调压弹簧预压缩量等 于零或主阀上腔经遥控口直接接回油箱时，流经 阀的流量为额定值时，溢流阀的进口压力。 压 力损失略高于卸载压力。
主阀芯开启是利用液流流经阻力孔形成的压力 差。阻力孔一般为细长孔，孔径很小 φ=0.8~1.2mm，孔长l = 8~12mm，因此工作时易 堵塞，一旦堵塞则导致主阀口常开无法调压。
先导型溢流阀遥控口接法
• 先导阀前腔有一遥控口，在该控制口接远程调压阀可实现远控， 接电磁阀通回油箱可实现卸载。
远程调压阀实际上是一个独立的压力先导阀，旁接在先导型溢流 阀遥控口起远程调压作用，其调定压力必须低于先导阀的调定压 力。无论哪个起作用，泵的溢流量始终经主阀阀口回油箱。
• 内控外泄顺序阀用于多个执行元件顺
序动作。其进口压力先要达到阀的调 定压力，而出口压力取决于负载。当 负载压力高于阀的调定压力时，进口 压力等于出口压力，阀口全开；当负 载压力低于调定压力时，进口压力等 于调定压力，阀的开口一定。
内控内泄顺序阀与外控顺序阀
内控内泄顺序阀的图 形符号和工作原理与 溢流阀相同。
• 多串联在液压系统的 回油路上，使回油具 有一定压力
• 外控内泄顺序阀等同 于二位二通阀，可作 卸载阀。
• 外控外泄顺序阀可作 液动开关和限速锁。
压力继电器
压力继电器是一种将
液压系统的压力信号 转换为电信号输出的 元件。
其作用是实现执行元
件的顺序控制或安全 保护。
柱塞式压力继电器的
结构原理

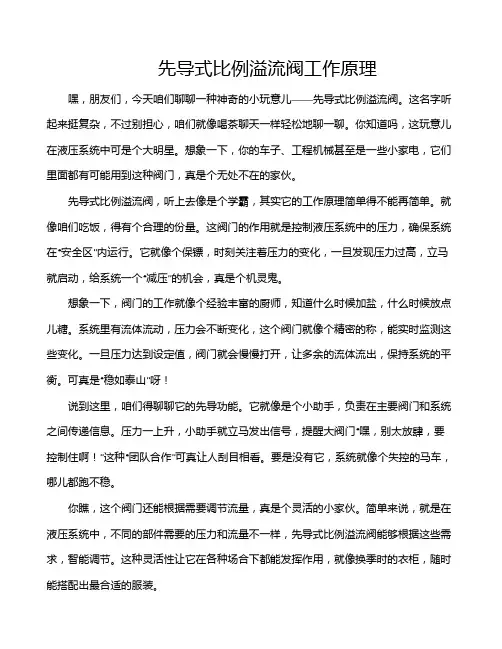

先导式比例溢流阀工作原理
先导式比例溢流阀工作原理嘿，朋友们，今天咱们聊聊一种神奇的小玩意儿——先导式比例溢流阀。
这名字听起来挺复杂，不过别担心，咱们就像喝茶聊天一样轻松地聊一聊。
你知道吗，这玩意儿在液压系统中可是个大明星。
想象一下，你的车子、工程机械甚至是一些小家电，它们里面都有可能用到这种阀门，真是个无处不在的家伙。
先导式比例溢流阀，听上去像是个学霸，其实它的工作原理简单得不能再简单。
就像咱们吃饭，得有个合理的份量。
这阀门的作用就是控制液压系统中的压力，确保系统在“安全区”内运行。
它就像个保镖，时刻关注着压力的变化，一旦发现压力过高，立马就启动，给系统一个“减压”的机会，真是个机灵鬼。
想象一下，阀门的工作就像个经验丰富的厨师，知道什么时候加盐，什么时候放点儿糖。
系统里有流体流动，压力会不断变化，这个阀门就像个精密的称，能实时监测这些变化。
一旦压力达到设定值，阀门就会慢慢打开，让多余的流体流出，保持系统的平衡。
可真是“稳如泰山”呀！说到这里，咱们得聊聊它的先导功能。
它就像是个小助手，负责在主要阀门和系统之间传递信息。
压力一上升，小助手就立马发出信号，提醒大阀门“嘿，别太放肆，要控制住啊！”这种“团队合作”可真让人刮目相看。
要是没有它，系统就像个失控的马车，哪儿都跑不稳。
你瞧，这个阀门还能根据需要调节流量，真是个灵活的小家伙。
简单来说，就是在液压系统中，不同的部件需要的压力和流量不一样，先导式比例溢流阀能够根据这些需求，智能调节。
这种灵活性让它在各种场合下都能发挥作用，就像换季时的衣柜，随时能搭配出最合适的服装。
用个生动的比喻来说，先导式比例溢流阀就像个精明的理财顾问，知道该把钱花在哪儿，什么时候该存点儿。
它能根据系统的需求，精准调节压力，避免“资金”浪费，让一切运转得更加顺畅。
要是没有它，液压系统就可能因为压力过高而损坏，花钱又花时间，得不偿失。
再来看看它的构造，虽然小巧，但是每个部件都得有自己的工作分工。
先导阀和主阀就像搭档，得默契配合。
先导式溢流阀工作原理
先导式溢流阀工作原理
压力油从入口进入到主阀活塞下腔，对活塞产生一个向上的力，此时压力小于先导阀芯弹簧力；
油通过阻尼孔进入到活塞上腔，对活塞产生一个向下的力。
当先导阀芯没有被打开前，活塞上下面积相同，压强也相等，因此对活塞产生的力平衡，加上主阀芯弹簧对活塞有向下的力，所以主阀关闭。
溢流阀入口压力不断增大，当油压力大于先导阀芯设定的压力时，先导阀芯打开。
主阀上腔的压力油通过先导阀排走，上腔压力变为0。
由于上腔压力0，在下腔油压力的作用下，主阀向上移动，打开阀芯，入口的压力油通过主阀芯流入排油口，降低入口油的压力。
当入口油压力下降到低于先导阀设定的压力时，先导阀芯关闭，在主阀上腔重新建立了压力，推动主阀芯向下移动，关闭主阀。
先导式溢流阀工作原理
先导式溢流阀工作原理
先导式溢流阀是一种流量控制装置，它是由一个阀芯，一个弹簧，一个调节螺杆，以及一个外壳组成的。
阀芯的作用是控制流体的流量，弹簧的作用是使阀芯的开启受到控制，调节螺杆的作用是使流量在一定范围内可以在不同的位置的调节，外壳的作用是将弹簧和调节螺杆封装起来，使他们可以以正确的方式工作。
当流体经过先导式溢流阀时，它会受到阀芯的作用，在流量达到设定范围时，阀芯会通过弹簧的作用而被打开，调节螺杆的位置则决定了流量的最大或最小值，而外壳则可以保护弹簧和调节螺杆。
先导式溢流阀的电路是一种闭环控制系统，它可以自动调节流量，保持最佳的状态。
因此，它可以应用于水泵、空压机、液压系统等等，保证正常稳定的工作。
先导型比例电磁溢流阀工作原理
先导型比例电磁溢流阀工作原理1. 引言嘿，朋友们！今天咱们聊聊一个在工业界可是大名鼎鼎的家伙——先导型比例电磁溢流阀。
听名字就觉得有点复杂，但别担心，我们会用轻松的方式把它拆解开来。
这个小东西其实在很多机器里都扮演着关键角色，尤其是在液压系统中。
想象一下，如果没有它，液压系统可能就像一个没有方向的船，随波逐流，简直让人头疼。
今天，我们就来看看它是怎么工作的，咱们也顺便聊聊它的“家庭背景”。
2. 工作原理2.1 基本概念首先，先导型比例电磁溢流阀的名字听起来复杂，其实它的原理并不难理解。
简单来说，它就像是一个聪明的门卫，控制着液压油的流动。
液压油在系统中流动的时候，这个阀门就负责保持油的压力，确保一切运行得当。
要知道，液压系统的压力过高可不是闹着玩的，稍微一失控，后果可就不堪设想。
2.2 控制机制那它是怎么控制的呢？这里面可是有门道的！先导型比例电磁溢流阀的心脏部分是一个电磁铁，哎，这玩意儿就像个开关，负责开启和关闭阀门。
简单来说，电磁铁的工作是根据输入的电信号来调节的。
你可以把它想象成在玩电子游戏，操纵杆的移动会影响游戏中的角色，液压系统也是如此，电信号的大小决定了阀门的开启程度。
这样一来，液压油的流动就能精确控制，压力也能保持在一个安全的范围内。
3. 应用场景3.1 工业机器那么，这个小家伙到底在哪些地方会派上用场呢？说实话，范围可大着呢！首先，咱们看看工业机器，像是塑料注射成型机、压铸机等等，都是它的“战场”。
这些机器需要高效的液压系统来完成各种复杂的操作，先导型比例电磁溢流阀就像是它们的“好帮手”，确保工作过程中的压力稳稳的，避免出现意外情况。
3.2 车辆和建筑再说说车辆和建筑领域，先导型比例电磁溢流阀也是大显身手的地方。
在现代汽车里，尤其是那些高档车型，液压转向系统、刹车系统等，都离不开它的帮助。
想想看，如果没有它，刹车失灵可就真是让人心里发毛了。
而在建筑机械中，比如挖掘机、推土机等，液压系统的灵活性和稳定性也是至关重要的，先导型比例电磁溢流阀恰好满足了这个需求。
先导式溢流阀工作原理 ppt课件
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
一、先导式溢Biblioteka 阀的工作原理：油液从P口进入 充满主阀芯的下腔， 并作用与主阀芯的 下端 同时油液经 阻尼孔5 进入并充满 主阀芯的 再经通道a和锥阀座 上的小孔进入并充满 锥阀芯的右腔
油液作用于主阀芯 的上端和锥阀芯的 右腔锥面上
调压弹簧9
先导式溢流阀工作原理
1
⑴ 当进油口油压较低时，小于锥阀芯左腔的弹簧弹力，先导阀
处于关闭状态，流经阻尼孔油液没有形成通路。由主阀芯的上、
下腔和锥阀芯的右腔形成一个密封容积（腔），所以腔内各点
的压力均相等。且都等于阀的入口油压。主阀芯在上下油液压
差和弹簧力的作用下处于最下端位置。即P口和T口不通。
先导式溢流阀工作原理
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
先导式溢流阀的原理
先导式溢流阀的原理
先导式溢流阀的原理是通过对主控液压阀进行局部溢流的控制，从而实现对液压系统的流量调节。
具体而言，该溢流阀的工作原理如下：
1. 当液压系统工作时，液体通过主控液压阀进入溢流阀的控制口。
2. 主控液压阀通过调节控制口的开度，控制溢流阀的局部溢流。
当控制口开度较小时，溢流阀的溢流量较小；相反，控制口开度较大时，溢流阀的溢流量较大。
3. 溢流阀将控制口处的液体流量重新导向回液压油箱，实现液压系统的流量调节。
4. 当液压系统的流量达到设定值时，溢流阀会自动开启，将超出设定值的液体流量引导至液压油箱，以维持系统流量的稳定。
通过不断调节主控液压阀控制口的开度，先导式溢流阀可以实现对液压系统流量的精确调节，从而确保系统的稳定运行。
同时，由于溢流阀的工作原理相对简单，结构紧凑，因此在液压系统中广泛应用。
先导溢流阀的工作原理
先导溢流阀的工作原理
先导溢流阀是一种广泛应用于液压系统中的阀门，主要用于控制油液的流量和压力。
它的工作原理如下：
当液压系统中的液压泵启动时，由于其输出的流量较大，压力也会相应增加。
当液压系统需要承受的压力超过设定的阀值时，先导溢流阀就会开始工作。
先导溢流阀的工作原理是基于压力的感应。
它内部设有一个调节弹簧，以及一个阀芯和阀座组成的调节装置。
阀座上的弹簧调节器通过设定一个特定的压力值来确定阀门关闭的压力。
当液压系统中的压力升高到预设值时，阀芯会被推动，使得阀门打开，将过量的油液引导到液压系统的回油箱内，以保持系统的压力稳定。
当压力下降到设定的压力值以下时，阀芯会被弹簧弹回，阀门关闭，从而阻止油液继续流向回油箱。
先导溢流阀的工作就是在液压系统中起到调节压力和流量的作用。
它可以根据系统的需求及时调整油液的流量，确保系统在安全范围内运行。
总之，先导溢流阀通过感应系统内部的压力变化，实现液压泵输出流量的控制和压力的调节，以保持液压系统的正常运行。
它是液压系统中重要的组成部分之一。
先导式溢流阀的结构原理及特点认知
液压与气动系统的使用与维护如何实现系统压力的恒压控制——先导式溢流阀的稳压溢流作用机械工程学院单淑梅导入直动式溢流阀的使用——作安全阀和先导阀，不适合用作调压阀（“控制压力精度低）”。
对液压系统工作压力进行恒压控制与调节先导式溢流阀的使用知识目标•认知先导式溢流阀的结构•掌握先导式溢流阀的调压原理技能目标•能正确调节系统压力•能分析判断不同油路、不同工况时油路的压力液压与气动系统的使用与维护授课导航先导式溢流阀的结构组成及符号先导式溢流阀的工作原理先导式溢流阀的特点先导式溢流阀的结构组成及符号先导式直动式先导阀主阀先导式溢流阀的工作原理进口压力p<p调时：先导阀口关闭，主阀口关闭，不溢流；并联的油路压力随系统负载变化而变化。
先导式溢流阀的工作原理进口压力p=p调时：先导阀口开启，主阀口开启，溢流；靠溢去多余油液来稳定进口压力恒定。
先导式溢流阀的特点结构：二级结构，由先导阀和主阀组成。
特点：定压精度较高，压力控制稳定性好，常用于对系统进行恒压控制。
两个弹簧：先导阀弹簧为调压弹簧、刚度较大；主阀弹簧为复位弹簧、刚度较小。
原理：先导阀起调压和先导控制作用，作用在主阀芯两端的压力差与主阀软弹簧相平衡。
调压弹簧复位弹簧p- p ＇不变F s 不变先导式溢流阀的特点结构：二级结构，由先导阀和主阀组成。
特点：定压精度较高，压力控制稳定性好，常用于对系统进行恒压控制。
两个弹簧：先导阀弹簧为调压弹簧、刚度较大；主阀弹簧为复位弹簧、刚度较小。
原理：先导阀起调压和先导控制作用，作用在主阀芯两端的压力差与主阀软弹簧相平衡。
调压弹簧复位弹簧遥控口P ´ Pp ＇不变p 不变 p- p ＇不变 F s 不变 阻尼孔b先导式溢流阀的特点阻尼孔作用：形成压力差、减小阀芯振动。
遥控口作用：远程调压、多级调压及卸荷。
液压与气动系统的使用与维护实训指引先导式溢流阀的溢流稳压功能实操液压与气动系统的使用与维护任务一：认知先导式溢流阀 任务二：连接并调试 观察先导式溢流阀外观、指出图中三个孔的含义 先导式溢流阀的溢流稳压实操将调定压力固定在24bar ，观察液压缸慢速伸出时和到终端时泵的压力，在任务单中对应位置填写相关内容。
溢流阀介绍课件
演讲人
目录
01. 溢流阀的基本原理 02. 溢流阀的应用 03. 溢流阀的维护与故障排除
溢流阀的基本原理
1
溢流阀的作用
控制系统压力：通过溢流阀的调节，可以控制液压系统的压力，使其保持在 设定的范围内。
保护液压系统：当系统压力超过设定值时，溢流阀会自动开启，释放多余的 压力，从而保护液压系统免受损害。
溢流阀的主要功能是保护液压系统免受过压损坏， 并保持系统压力稳定。
溢流阀的工作原理基于液压原理，通过控制阀芯的 移动来调节油液的流量和压力。
溢流阀的类型
直动式溢流 阀：通过弹 簧直接控制 压力，结构 简单，响应 速度快
导式溢流阀： 通过导阀控 制主阀，可 以实现远程 控制和压力 调节
差动式溢流 阀：通过两 个压力差控 制主阀，可 以实现压力 的精确调节
B
定期检查溢流阀的设定压 力，确保在正常范围内
C
定期检查溢流阀的排气 口，确保无堵塞
D
定期检查溢流阀的润滑情 况，确保润滑良好
E
定期检查溢流阀的连接部 件，确保连接牢固
F
定期检查溢流阀的电气控 制部分，确保正常工作
溢流阀的故障诊断
检查溢流阀的油路是否畅通，有无堵塞或泄漏 检查溢流阀的密封件是否磨损或老化 检查溢流阀的电磁阀是否正常工作 检查溢流阀的油温是否过高或过低 检查溢流阀的振动是否异常
保持系统稳定：溢流阀可以保持液压系统的压力稳定，避免因压力波动而影 响系统的正常工作。
实现液压系统的安全保护：溢流阀可以防止系统过载，保护液压系统免受冲 击和振动的影响。
溢流阀的工作原理
溢流阀是一种液压控制阀，用于控制液压系统中的 压力和流量。
当系统压力超过设定值时，溢流阀会自动打开，使 多余的油液流回油箱，从而保持系统压力稳定。
先导型溢流阀结构原理课件
特点
先导型溢流阀具有灵敏度高、调节方 便、稳定性好等优点，广泛应用于各 种液压系统中。
03
先导型溢流阀的特点
压力稳定
溢流阀通过控制主阀芯的 开口度来稳定系统压力， 确保压力波动在允许范围内。
先导型溢流阀采用先导控 制原理，通过先导阀调节 主阀芯的运动，实现精确 的压力控制。
先导型溢流阀具有较高的 压力稳定性，能够减小压 力波动对系统稳定性的影响。
பைடு நூலகம்
先导阀用于控制主阀的开启和关闭， 通过调节先导阀的弹簧压力来控制溢 流压力。
主阀部分
主阀的组成
主阀主要由阀体、阀芯、弹簧和 密封圈等组成。
主阀的作用
主阀用于实现溢流功能，当系统 压力超过溢流压力时，主阀打开，
使油液通过主阀流回油箱。
主阀的工作原理
当先导阀打开后，主阀上腔的压 力降低，当系统压力超过溢流压 力时，主阀芯在油液压力的作用 下向上移动，使油液通过主阀流
汽车领域
用于调节发动机机油压力， 保证发动机正常运转。
航空航天领域
用于调节燃料压力，保证 飞行安全。
02
先导型溢流阀的结构
先导阀部分
先导阀的组成
先导阀主要由阀座、锥阀芯和弹簧等 组成。
先导阀的作用
先导阀的工作原理
当系统压力达到先导阀的弹簧压力时， 锥阀芯打开，使主阀上腔的油液通过 先导阀流回油箱，从而降低主阀上腔 的压力，使主阀打开。
流量调节
先导型溢流阀通过调节先导阀的 弹簧预紧力和先导阀芯的开口度，
实现对系统流量的调节。
流量调节范围较大，适用于不同 流量需求的工况。
调节过程简单方便，能够快速响 应系统流量变化，提高系统的动
态性能。
