后浇带的结构设计及施工
后浇带施工方案
后浇带施工方案
后浇带施工方案是指在建筑物主体结构封顶后，对其进行后续浇筑的施工方案。
下面是一种常见的后浇带施工方案的步骤：
1. 准备工作：清理主体结构表面的杂物和灰尘，确保表面平整、干净。
2. 外模组织：根据设计要求，对后浇带进行外模板搭设，包括水平模板和垂直模板。
3. 钢筋布置：根据设计要求，在外模板内布置横、竖钢筋，并加固与主体结构的连接部分。
4. 导管安装：根据施工图，安装后浇带中的电缆、管道等导管，并与主体结构中的导管进行连接。
5. 模板支撑：根据模板工程图，进行模板的支撑，确保模板平整、稳固。
6. 混凝土浇筑：在外模板中浇筑混凝土，可以使用泵车或输送机进行输送，确保混凝土均匀覆盖。
7. 混凝土养护：在混凝土浇筑结束后，及时进行养护，保持适当的湿度和温度，以促进混凝土的强度发展。
8. 模板拆除：待混凝土强度达到设计要求后，进行模板的拆除，注意不要对浇筑后的混凝土造成损坏。
9. 检验验收：对浇筑后的后浇带进行质量检验，并进行验收。
注意事项：
- 施工前需要进行施工方案的审核和确认，并严格按照施工方案操作。
- 在施工过程中，注意保护主体结构，避免损坏主体结构。
- 严格按照混凝土浇筑和养护规范进行操作，确保混凝土质量。
- 在施工期间，注意施工现场的安全和整洁，遵守相关的安全操作规范。
后浇带划分及施工方案
后浇带划分及施工方案一、背景介绍后浇带是在混凝土结构施工中不可或缺的重要部分，它能够提供强度、稳定性和耐久性。
在建筑、道路和桥梁等工程中，后浇带被广泛应用于增加结构的整体强度和稳定性，同时还能够提供便于施工和维护的平台。
二、后浇带划分原则后浇带的划分要根据具体的工程需要和结构要求进行，一般可以按照以下原则进行划分：1.结构板块：根据结构的功能和布局，将后浇带划分为不同的板块，如楼层、梁、柱等。
2.施工步骤：根据施工的步骤和进度，将后浇带划分为不同的阶段，如底板、墙体、顶板等。
3.空间分区：根据建筑的功能和使用需求，将后浇带划分为不同的空间区域，如车库、公共区域、住宅区域等。
4.强度要求：根据结构的设计要求，将后浇带划分为不同的强度等级，以满足结构的承载能力和使用要求。
三、后浇带施工方案后浇带的施工方案应根据具体的工程情况和要求进行设计，下面是一个常用的后浇带施工方案：1. 准备工作在开始后浇带的施工前，需要进行以下准备工作：•清理施工区域，确保无杂物和障碍物。
•定位和标记后浇带的范围和边界线。
•准备所需的施工材料和设备，如混凝土、钢筋、模板等。
2. 模板安装根据后浇带的设计要求，安装适当的模板来固定和限制混凝土的形状和尺寸：•将模板按照后浇带的划分和布局进行安装。
•确保模板的稳固和密合，以防止混凝土渗漏。
3. 钢筋布置根据后浇带的设计要求，在模板内布置适当的钢筋来增加混凝土的强度和稳定性：•根据结构的设计要求，选择适当的钢筋类型和直径。
•将钢筋按照预先设计的间距和位置进行布置。
4. 浇筑混凝土在完成模板和钢筋布置后，进行混凝土的浇筑：•使用泵车或输送带将混凝土输送到施工现场。
•将混凝土均匀地倒入模板内，并使用振动器进行浇筑和压实。
5. 养护和拆模在混凝土浇筑完成后，需要进行适当的养护和拆模工作：•在混凝土刚浇筑完成后，覆盖保护膜并进行湿养护。
•根据具体情况，确定合适的养护时间，保证混凝土的强度和稳定性。
后浇带施工方案
后浇带施工方案后浇带施工方案一、概述后浇带是指在混凝土梁、板、墙等结构完成初凝后，在其上铺设钢筋网，并施加混凝土的一种加固措施。
通过后浇带的施工，可以提高结构整体的抗弯强度和抗剪承载力，增强结构的稳定性和安全性。
二、施工准备1. 确定后浇带的位置和厚度，并根据需要制定施工方案。
2. 准备施工材料，包括钢筋、混凝土、模板等。
3. 检查施工现场，确保无障碍施工条件，并做好安全防护措施。
三、施工工艺1. 在结构的已浇筑部分设立模板支撑，保证后浇带的厚度和尺寸符合设计要求。
2. 铺设钢筋网，钢筋网的间距和规格应根据结构设计要求进行选择，确保钢筋网与结构的良好粘结。
3. 架设混凝土输送管道和泵车，将混凝土泵送至浇筑部位，浇注后浇带。
4. 在混凝土浇筑结束后，及时进行浇水养护，保持后浇带表面湿润，防止龟裂和开裂。
四、施工注意事项1. 后浇带的厚度和尺寸应符合设计要求，避免出现薄弱部位。
2. 钢筋网的铺设应严密，确保与结构的良好粘结。
3. 混凝土的浇注要均匀，避免出现空鼓和夹杂物。
4. 施工现场要保持整洁，及时清理混凝土溢出和冲洗输送管道。
五、施工安全措施1. 施工人员必须佩戴合格的防护用品，包括安全帽、安全鞋、手套等。
2. 确保泵车、输送管道和模板的稳定性，防止意外事故发生。
3. 严禁在混凝土浇筑过程中站立和行走，以免被混凝土泵车碾压。
4. 在施工现场设置警示牌和警戒线，提醒他人注意施工区域。
六、施工质量检验与验收1. 对后浇带的尺寸和厚度进行检查，是否符合设计要求。
2. 检查钢筋网的铺设工艺和质量，是否与结构良好粘结。
3. 检查混凝土的浇注质量，是否均匀、无空鼓和夹杂物。
4. 进行后浇带的强度试验，确保其满足设计要求。
通过以上施工方案，可以有效地实施后浇带的施工工艺，提高结构的抗弯强度和抗剪承载力，增强结构的稳定性和安全性。
同时，施工过程中应严格遵守安全规定，确保施工人员的安全，保证施工质量的达到验收标准。
后浇带专项施工方案
后浇带专项施工方案
《后浇带专项施工方案》
一、施工准备工作
1.确定后浇带的位置和尺寸，与设计图纸进行核对。
2.清理后浇带位置，确保表面平整、无杂物。
3.准备混凝土原材料，包括水泥、砂、骨料等。
4.搭建支撑架，确保后浇带施工时支撑稳固。
二、混凝土浇筑
1.按照设计要求将水泥、砂、骨料按比例混合。
2.在浇筑前进行充分的搅拌，确保混凝土均匀。
3.将混凝土倒入后浇带位置，同时采取振捣、夯实等措施，确
保混凝土浇筑均匀、密实。
4.在浇筑过程中，进行及时的检查和调整，确保混凝土浇筑效
果良好。
三、养护
1.混凝土浇筑完成后，立即进行养护工作，包括覆盖塑料薄膜、喷水养护等。
2.在养护期间，确保后浇带位置不受外力干扰，保证混凝土的
养护效果。
3.根据混凝土的养护标准，进行养护周期的调整，确保混凝土
的强度和耐久性。
四、验收
1.混凝土养护完成后，进行后浇带的验收工作，包括外观质量、
强度检测等。
2.根据验收结果，进行修补或整改工作，确保后浇带施工质量符合要求。
通过以上后浇带专项施工方案的实施，可以确保后浇带施工质量，保证工程的施工效果和使用寿命。

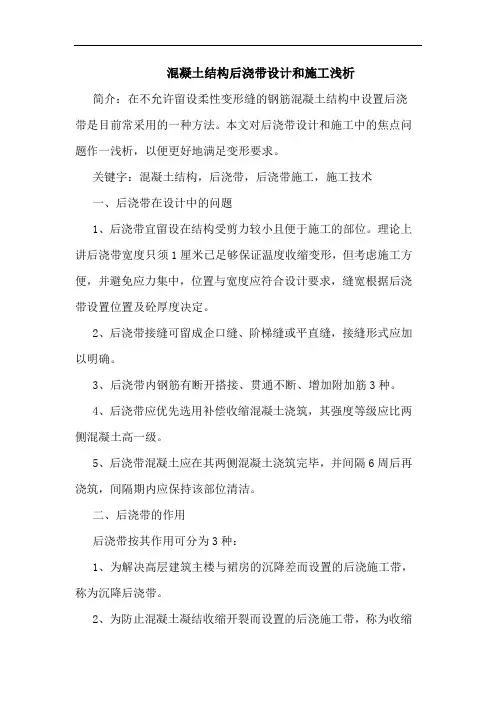

混凝土结构后浇带设计和施工
混凝土结构后浇带设计和施工浅析简介：在不允许留设柔性变形缝的钢筋混凝土结构中设置后浇带是目前常采用的一种方法。
本文对后浇带设计和施工中的焦点问题作一浅析，以便更好地满足变形要求。
关键字：混凝土结构，后浇带，后浇带施工，施工技术一、后浇带在设计中的问题1、后浇带宜留设在结构受剪力较小且便于施工的部位。
理论上讲后浇带宽度只须1厘米已足够保证温度收缩变形，但考虑施工方便，并避免应力集中，位置与宽度应符合设计要求，缝宽根据后浇带设置位置及砼厚度决定。
2、后浇带接缝可留成企口缝、阶梯缝或平直缝，接缝形式应加以明确。
3、后浇带内钢筋有断开搭接、贯通不断、增加附加筋3种。
4、后浇带应优先选用补偿收缩混凝土浇筑，其强度等级应比两侧混凝土高一级。
5、后浇带混凝土应在其两侧混凝土浇筑完毕，并间隔6周后再浇筑，间隔期内应保持该部位清洁。
二、后浇带的作用后浇带按其作用可分为3种：1、为解决高层建筑主楼与裙房的沉降差而设置的后浇施工带，称为沉降后浇带。
2、为防止混凝土凝结收缩开裂而设置的后浇施工带，称为收缩后浇带。
3、为防止混凝土因温度变化拉裂而设置的后浇施工带，称为温度后浇带。
三、确定后浇带类型设计采用何种类型的后浇带必须根据工程类型、工程部位、现场施工情况和结构受力情况而具体确定。
1、后浇带的缝宽与墙、板厚度有关。
对底板厚度超过100厘米以上的，可根据后浇带处的接缝形式、钢筋搭接、施工难易程度等灵活掌握，当施工较困难时，后浇带缝宽可适当增加。
2、后浇带接缝处的断面形式，当墙、板厚度小于30厘米时，可做成平直缝；当厚度大于30厘米小于60厘米时，可做成阶梯形或上下对称坡口形；当墙板厚度大于60厘米时可做成企口缝。
3、后浇带的钢筋断开或贯通，在于后浇带缝的类型。
对沉降后浇带而言，钢筋贯通为好；对收缩后浇带而言，钢筋断开为好；梁反结构的板筋断开，梁筋贯通，如果钢筋不断开，钢筋附近的混凝土收缩将受到约束，产生拉力导致开裂，从而降低结构抵抗温度变化的能力。
结构后浇带设计与施工
结构后浇带设计与施工1. 尺寸设计：根据基础结构的尺寸和荷载要求，确定结构后浇带的宽度和高度。
一般来说，浇筑后的混凝土层应大于等于150mm，同时需要考虑钢筋的位置和布置。
2.强度设计：根据所处环境的使用要求和荷载条件，确定结构后浇带的混凝土抗压强度等级。
根据结构后浇带所承受的荷载性质，还需要进行相应的弯曲强度和抗剪强度设计。
3.钢筋设计：结构后浇带中的钢筋应按照相关设计规范进行布置，并考虑其与基础结构中的钢筋连接问题，以确保结构的整体性和力学性能。
4.施工工艺设计：结构后浇带的施工工艺应综合考虑浇筑混凝土的流动性、坍落度和温度控制等因素，采取适当的浇筑方法和施工措施。
1.准备工作：清理基础结构表面的杂物和浮灰，清洁水平、垂直位移等测量标志点，并做好基础结构的阻水处理。
2.钢筋安装：根据钢筋的类型和布置图纸，将钢筋固定在基础结构上，并严格按照设计要求进行连接与焊接。
3.浇筑混凝土：根据浇筑计划和进度，合理组织调度混凝土搅拌站和泵车等设备，按照设计要求进行浇筑混凝土。
浇筑过程中应注意混凝土的均匀性和流动性，防止出现孔洞和夹杂物。
4.完工处理：浇筑后的混凝土表面应进行养护和处理，以保证其正常硬化和强度发展。
一般采用防止干裂、防水渗透和防止冻融等养护措施。
在结构后浇带的设计和施工过程中，需要严格按照相关的技术规范和标准进行操作，确保施工质量和施工安全。
同时，还需要配合其他施工工序的顺利进行，确保整个建筑物的结构牢固和使用寿命长久。
结构后浇带的设计与施工需要经验丰富的专业人员参与，以确保其质量和稳定性。
后浇带设置的规范依据及施工工艺
2、后浇带施工工艺标准
2.1总则
为使建筑工程的后浇带做到技术先进、工艺合理、施 工规范，满足建筑功 能要求，确保结构受力安全和后浇带 处无渗漏现象，避免不可预见因素对后浇带施工质量的影 响，杜绝后浇带施工质量通病的发生，特制定本工艺标准 。
2、后浇带施工工艺标准
2.1总则
适用范围： 本工艺标准的适用范围为：可适用于房屋建筑工程地下室底板、外墙、 内墙、顶板、楼层的楼板、房屋及大型构筑物的基础以及大型设备基础的 后浇带； 不适用于工程竣工后仍有可能存在变形的结构工程。
止水钢板处箍筋做法
2、后浇带施工工艺标准
2.6施工工艺
工艺流程
后浇带的留置
3.楼板面后浇带施工 后浇带模板支承（应独立支撑）→楼板钢筋绑扎→焊短钢筋应于板
面筋和 底筋上→绑扎双层钢丝网于钢筋头上,钢丝网放置在先浇砼一侧 →后浇带两侧 砼浇筑→后浇带处砼余浆清理→后浇带两侧砼养护→后浇 带盖模板保护钢筋。
侧先用短钢筋头(钢筋间距 400)与板筋点焊→绑扎双层钢丝网于钢筋头上, 钢丝 网放置在先浇砼一侧→钢板止水带安置→钢板止水带上侧短钢筋头点 焊及绑 扎双层钢丝网于钢筋头上→后浇带两侧砼施工→后浇带处砼余浆清 理→后浇 带两侧砼养护→后浇带盖模板保护钢筋。 注：若采用止水条时，模板采用木模支撑侧模，保证砼侧面平整、密实， 以使止水条与砼表面粘贴牢固，更好发挥止水条的止水效果。
1、后浇带设置的规范依据
1.2后浇带设置的若干要求：
1、后浇带的设置应遵循“抗放兼备,以放为主”的设计原 则。因为普通混凝土存在开裂问题,设置后浇缝的目的就 是将大部分的约束应力释放,然后用膨胀混凝土填缝以抗 衡残余应力。 2、结构设计中由于考虑沉降原因而设计的后浇带,在施工 中应严格按设计图纸留设;由于施工原因而需要设置后浇 带时,应视工程具体情况而定,留设的位置应经设计单位认 可。 3、后浇带的间距应合理,矩形构筑物后浇带间距一般可设 为 30～40m,后浇带的宽度应考虑便于施工操作,并按结构 构造要求而定,一般宽度以 700 ～1000mm 为宜。
后浇带的设计与施工要点
黧!塑垒凰后浇带的设计与施工要点阚雪峰(东华工程科技股份有限公司，安徽合肥230024)c}齑要]在结构设计中，由于超长给结构带来的不利影响非常大，当增大结构伸缩缝间距或者是不设置伸缩缝时，必须采取切实可行的措施，防止结构开裂，而最通常的做法是设置舌浇带。
本文对后浇带的设计与施工提出自己的一些体会，供广大同行参考。
陕键词]后浇带；设计；施工e昆凝土结构设计规≠酚(G B50010—2002，以下简称混凝土规范)中，对钢筋混凝土结构伸缩缝最大间距的要求比老规范更／j n,弘格，规范用词由“可”改为“宜”。
这就要求在结构设计中，设计者必须认真对待由于超长给结构带来的不利影响，当增大结构伸缩缝间距或者是不设置伸缩缝时，必须采取切实可行的措施，防止结构开裂。
在适当增大伸缩缝最大间距的各项措施中，在结构施工阶段采取防裂措施是国内外通用的减小混凝土收缩不利影响的有效方法，我国常用的做法是设置旌工后浇带。
另外，当建筑物存在较大的高差，但是结构设计根据具体情况可不设置永久变形缝时，例如高层建筑主体和多层(或f氏层)裙房之间，也常常采用施工后浇带来解决施工阶段的差异沉降问题。
这两种施工后浇带，前者可称之为收缩后浇带，后者可称之为沉降后浇带。
本文就施工后浇带的设计与施工，结合工程实践，谈谈笔者的看法。
1后浇带的设计当建筑结构的平面尺寸超过混凝土规范规定的伸缩缝最大间距(混凝土规范第91．1条)时，可考虑采用施工后浇带的方法来适当增大伸缩缝间距。
但—般地E结构由于受环境温度变化影响较大，所以伸缩缝最大间距不宜超过混凝土规范限值过多，同时应注意加强屋面保温隔热，采用可靠的、高效的外墙外保温，并适当提高外纵墙、山墙、屋面等重要部位的纵向钢筋配筋率。
当地上结构由于抗震设计需要而设置了防震缝时，伸缩缝宽度应满足防震缝宽度的要求。
地下室结构超长的情况较为常见，除地下室项板和处于室外地面以上的地下室外墙受温度变化影响相对较大外，地下室内部和基础结构在使用阶段受室内外温度变化影响较小，需解决的主要问题是混凝土收缩应力对结构的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文章编号:1009-2269(2000)03-0028-03
后浇带的结构设计及施工
刘 震1,张明朗
2(1.兰州工业高等专科学校基建科; 2.兰州工业高等专科学校建筑工程系,甘肃兰州
730050)摘要:后浇带是一种混凝土刚性接缝,它适用于不宜设置柔性变形缝的结构部位
及后期变形趋于稳定的结构部位。
后浇带的主要作用与建筑结构中常采用的沉
降缝、变形缝相同。
后浇带按其作用可分为沉降后浇带和伸缩后浇带两种,后浇
带在设计及施工过程中,常又分为平直缝和阶梯缝。
采用后浇带必须遵守有关
的设计构造及施工规范要求,以简化结构设计、缩短工期、节约投资,取得明显的
经济效益。
关 键 词:后浇带;钢筋混凝土;沉降;伸缩
中图分类号:TU375.04;TU71 文献标识码:A
近年来,随着国民经济的发展,综合国力的不断提高,建筑结构类型也逐渐变得复杂化、多样化了。
后浇带这种结构构造做法在建筑工程中的应用也日趋广泛。
后浇带主要用于解决建筑物自身因素所引起的不均匀沉降、混凝土收缩变形及混凝土温度变化引起的裂缝等。
后浇带的主要作用与建筑结构中常采用的沉降缝、变形缝的作用是相同的,但是,采用后浇带可简化结构设计,加快施工进度,节约资金投入。
1 后浇带概述
后浇带适用于不宜留置柔性变形缝的结构部位及后期变形趋于稳定的结构部位,后浇带是一种混凝土刚性接缝。
后浇带可以避免柔性变形缝施工复杂、不宜防水、费用较大、不易保证接缝质量等缺点,而且施工简便易行。
但必须充分认识其构造特点,合理地设置后浇带,并正确组织施工,方可达到设计效果,否则会产生不良影响,甚至危及到建筑物的安全。
建筑物基础的沉降,混凝土结构的收缩及建筑造型对建筑物结构均有一定影响。
在一般建筑物结构中可采用沉降缝及伸缩缝等来分段,将房屋结构分开,成为相对独立部分。
但在部分高层建筑带有地下室的建筑以及后期结构变形趋于稳定的建筑中,从构造要求、施工难易程度、防水要求、接缝质量以及施工费用等因素考虑,均不宜设置柔性变形缝,而适用于设置后浇带的方法来解决。
为使后浇带施工完毕的结构具有良好的整体性,并具有缓解变形和防水的功能,应保证其变形中的界面接合完好,在变形过程中有良好的封闭性能,即具备沉降伸缩变形及防水等第7卷 第3期 兰州工业高等专科学校学报 Vol.7,N o.32000年9月 Jour nal of L anzhou Higher Poly technical College Sept.,2000 收稿日期:2000-06-08. 作者简介:刘震(1967-),男,河南南阳人,兰州工业高等专科学校工程师.
性能。
对地下室等有防水要求的后浇带的施工应周全考虑相应的结构特点,采取不同的施工技术措施,以保证质量。
后浇带按其作用可分为沉降后浇带和伸缩后浇带两种。
1.1 沉降后浇带:主要是为了防止基础沉降对结构产生不良影响而设置的后浇带。
如果后浇带两侧的结构不同或基础形式不同,或基础承载力差异过大,则极易造成后浇带两侧基础部分或建筑主体部分在施工过程中以及竣工后的一段时间内,发生不同程度的沉降。
这种沉降差必然对不同结构之间的相连部分产生附加应力,造成不利影响,甚至导致破坏。
沉降后浇带应保留至主体结构完成一个月后方可进行施工,目的是让基础部分完成大部分的沉降,并趋于稳定,从而保证沉降后浇带的质量。
1.2 伸缩后浇带:主要是为防止混凝土后期的各类收缩以及温度变形而设置的后浇带。
混凝土的收缩包括干缩、碳化收缩等,这些收缩比较复杂,与混凝土结构本身及环境等许多具体条件、因素有关,且随时间的延长而有所变化。
另外,在我国北方地区,早晚温差变化很大,还应考虑浇筑后的混凝土有热胀冷缩的性能。
伸缩后浇带设置的距离同 建筑结构设计规范 中对应变形缝的有关规定,兰州地区框架结构水平纵向长度超过65m 应设置后浇带。
为避免整体结构受混凝土的收缩及温度应力影响,后浇带混凝土宜在两个月后浇筑,浇筑时温度宜低于主体混凝土浇筑时的温度。
在此期间早期温度变形及收缩将完成40%左右,在此后浇筑混凝土,可大大减少结构的受力状态。
后浇带在设计及施工过程中,常见的形式有以下两种(详见图1)
:
图1 后浇带常见形式
1.2.1 平直缝:其特点是施工时模板安装与拆除较简便,常作为事故性处理方法或应用于楼板厚度较薄的工程中。
但由于渗水线路较短,后浇带的界面结合质量不易保证。
1.2.2 阶梯缝:其特点是施工时模板安装与拆除较费工,抗渗线路延长,混凝土界面结合面垂直于水压方向,界面结合质量容易保证,抗渗性好。
2 后浇带的构造要求
后浇带的宽度一般为800mm~1000mm,截面尺寸与两侧结构相同。
后浇带应贯通整个结构的横截面,其位置都应选在内力较小的部位,一般宜设在板的1/3处。
在后浇带两侧结构完工2个月后,用高于两侧结构混凝土标号一个等级的混凝土将后浇带处浇筑补齐并充分养护,同时可在混凝土中加入适量膨胀剂,以避免其收缩变形,从而保证后浇带的混凝土质量。
后浇带在地下室部分,如遇地下水位较高时,为了满足防水要求,在后浇带中常设有止水带。
后浇带内的钢筋应保证在混凝土浇筑补齐前,能相互独立地自由位移。
钢筋的处理、搭接长度、间隔距离,均按有关设计与施工规范执行。
对于沉降后浇带,钢筋一般采用搭接方法,待结构沉降基本稳定以后,进行后浇带施工!29! 第3期 刘震,张明朗:后浇带的结构设计及施工
时,再将钢筋焊接。
而伸缩后浇带,钢筋可采用直通加弯的形式。
3 后浇带的施工及注意事项
后浇带处的混凝土立面必须垂直,不得做成斜面,浇筑振捣过程中应防止漏浆,一旦漏浆不仅给下一步清理工作造成困难,并且也难以保证混凝土的密实度。
所以后浇带的支模很重要。
经多年实践证明以下两种方法在施工过程中简单、省工,取得了很好的效果。
3.1 后浇带界面处,施工时采用小孔径的铅丝网片做为模板,减少了模板钻孔或开槽的困难,并且施工时可不拆除,将其浇入混凝土中。
3.2 后浇带界面处模板采用塑料泡沫板,即减少了模板钻孔或开槽的困难,也保证了振捣过程中不漏浆,并且拆除也很方便。
3.3 后浇带在浇筑混凝土前,应将后浇带结合面凿毛,杂物、垃圾、水泥浮浆等应清理干净,并且用有压力的清水冲洗结合面。
对于接缝处应仔细振捣,以求密实,待1~2小时后再进行抹压收光,防止裂缝出现。
综上所述,建筑工程施工中采用后浇带,只要严格遵守有关的设计及施工规范,不仅可保证良好的质量,还可简化结构设计,缩短工期,从而取得明显的经济效益。
参考文献:
[1] GB10-89,混凝土结构设计规范[s].
[2] GB50204-92,混凝土结构工程及验收规范[s].
[3] 冯广渊.建筑施工技术[M ].西安:冶金工业出版社,1992.89-154.
The Structural Design and Construction of
Latter Poured Belt
LIU Zhen 1,ZHANG M ing lang
2(1.T he Capital Construction Section of Lanzhou Hig her Polytechnical College; 2.T he Architectural Engineering department of Lanzhou Higher Poly technical College,Lanzhou,730050,Gansu,China)
Abstract:The latter poured belt is a kind of concrete rigid junctrure,it serves the structure that unsuitable setting soft deformation slot and anaphase deformation tend to stabilization.The lat ter poured belt has the same function as subside slot that alw ays using in architecture structure.It can be divided into subside belt and flex belt.It alw ays be divided into straig ht slot and lad der slot according to it ∀s function in the process of design and construct.In order to simplify structure design,short the time lim it for a project,economize investment,take obvious econo my benefit,the relevant desig n fabricate and construction criterion must be obeyed.
Key Words:latter poured belt;reinforced concrete;subside;flex
(责任编辑:吴春生)!30! 兰州工业高等专科学校学报 第7卷。
