直流电焊机安全技术操作规程(最新版)
直流电焊机操作规程
直流电焊机操作规程一、引言直流电焊机是一种常见的焊接设备，广泛应用于各种焊接工作中。
为了确保操作人员的安全，保证焊接质量，制定本操作规程。
二、安全准备1. 操作人员应穿戴符合安全要求的防护装备，包括焊接手套、防护眼镜、防护面罩等。
2. 确保工作区域通风良好，避免焊接产生的有害气体积聚。
3. 确保焊接机设备正常工作，检查电缆、电源线等是否有破损。
三、操作步骤1. 连接电源：将直流电焊机的电源线插入适当的电源插座，并确保电源开关处于关闭状态。
2. 准备工作：将焊接工件清洁干净，确保焊接接头无油污、锈蚀等杂质。
3. 选择电极：根据焊接工件的材质和要求，选择适合的焊接电极。
4. 调整电流：根据焊接电极的要求，调整直流电焊机的电流大小，确保焊接质量。
5. 连接电极：将焊接电极插入电极夹，确保电极与电极夹接触良好。
6. 开启电源：将电源开关打开，此时焊接机进入工作状态。
7. 进行焊接：将电极靠近焊接工件，保持适当的焊接角度和间距，按下焊接电流开关，开始进行焊接。
8. 焊接结束：焊接完成后，松开焊接电流开关，将电极远离焊接工件。
9. 关闭电源：将电源开关关闭，拔出电源线，确保焊接机处于停止状态。
四、注意事项1. 在操作过程中，应保持专注，避免分心，以免发生意外。
2. 避免长时间连续焊接，以免焊接机过热，影响工作效果。
3. 操作人员应定期检查焊接机的电缆、电源线等是否有破损，如发现问题应及时更换。
4. 在焊接过程中，应注意焊接电极与焊接工件的接触情况，确保接触良好。
5. 在进行高功率焊接时，应注意焊接机的散热情况，避免过热损坏设备。
6. 焊接完成后，应及时清理焊接工件，避免焊渣残留。
五、常见问题及解决方法1. 焊接工件出现焊缝不牢固的情况：可能是焊接电流过小，可以适当增大焊接电流。
2. 焊接过程中出现火花飞溅：可能是焊接电流过大，可以适当降低焊接电流。
3. 焊接工件出现变形：可能是焊接时间过长，可以适当缩短焊接时间。
直流电焊机操作规程
直流电焊机操作规程一、引言直流电焊机是一种常用的焊接设备，广泛应用于工业生产中的金属焊接工艺。
为了确保操作人员的安全和焊接质量，制定本操作规程，规范直流电焊机的使用。
二、适合范围本操作规程适合于直流电焊机的操作和维护。
三、安全要求1. 操作人员必须穿戴个人防护装备，包括焊接手套、焊接面罩、防护鞋等，以确保人身安全。
2. 确保焊接区域通风良好，避免产生有害气体。
3. 操作人员应熟悉直流电焊机的工作原理和操作方法，遵守相关操作规程。
四、设备准备1. 检查直流电焊机的外观是否完好，无损坏和松动的部件。
2. 检查电源线是否接地良好，避免电击风险。
3. 检查焊接电极是否正确安装，电极长度应适当。
五、操作步骤1. 打开直流电焊机的电源开关，确保电源稳定。
2. 调节电流大小，根据焊接材料和焊接厚度进行合适的设置。
3. 确保焊接工件表面清洁，无油污和杂质。
4. 将焊接电极与工件接触，保持适当的角度和速度进行焊接。
5. 注意观察焊接过程中的电弧状态，确保稳定和均匀。
6. 焊接完成后，关闭电源开关，断开电源。
六、维护保养1. 每次使用后，清洁直流电焊机的外观，并检查是否有损坏的部件。
2. 定期检查电焊机的电源线和电极连接处，确保接触良好。
3. 检查电焊机的散热系统，清除积聚的灰尘和杂物。
4. 定期更换焊接电极，避免过度磨损影响焊接质量。
5. 如发现故障或者异常情况，应即将住手使用并联系维修人员。
七、常见问题及解决方法1. 电焊机无法正常启动：检查电源线是否接触良好，确认电源是否稳定。
2. 焊接电极熔断：检查焊接电极是否过热，适当调整焊接电流。
3. 焊接质量不良：检查焊接电极是否正确安装，焊接速度和角度是否合适。
八、注意事项1. 在操作直流电焊机时，禁止触摸电极和焊接区域，避免电击和烫伤。
2. 焊接过程中，避免将焊接电极接触皮肤，以防止电流通过人体。
3. 长期使用直流电焊机时，应注意散热，避免过热引起设备损坏。
九、附录1. 直流电焊机的技术参数和规格表。
直流电焊机操作规程
直流电焊机操作规程一、引言直流电焊机是一种常用的焊接设备，广泛应用于各个行业和领域。
为了确保焊接操作的安全性和质量，制定本操作规程，以指导焊工正确、规范地操作直流电焊机。
二、适用范围本操作规程适用于所有使用直流电焊机进行焊接作业的人员。
三、安全要求1. 焊工必须穿戴符合要求的防护装备，包括焊接手套、护目镜、防护服等。
2. 在操作直流电焊机前，必须确保工作区域周围没有易燃物品和可燃气体。
3. 焊工必须接受相关的安全培训，了解焊接过程中的危险性和应急处理措施。
四、设备准备1. 确保直流电焊机的电源线正常连接，并接地良好。
2. 检查焊接电缆和夹具是否完好无损，无裸露导线和断线。
3. 检查焊接电极是否符合要求，如直径、材质等。
4. 检查电焊机的控制开关、电流调节器等功能是否正常。
五、操作步骤1. 将焊接工件固定在焊接台上，并确保工件表面干净、无油污和锈蚀。
2. 打开直流电焊机的电源开关，待指示灯亮起后，将焊接电缆插入焊接枪的插座。
3. 调节焊接电流大小，根据焊接材料的厚度和焊接位置来确定合适的电流数值。
4. 按下焊接枪上的电流开关，开始进行焊接操作。
焊接时，焊接电极应与工件表面保持一定的角度和距离。
5. 焊接完成后，松开电流开关，等待焊接电极冷却后，将焊接电缆拔出焊接枪的插座。
6. 关闭直流电焊机的电源开关，断开电源线。
六、维护保养1. 定期清洁直流电焊机的外壳和内部部件，确保无积尘和杂物。
2. 检查焊接电缆和夹具的连接是否松动，如有松动应及时紧固。
3. 定期检查焊接电极的磨损程度，如有必要，及时更换。
4. 对直流电焊机进行定期维护和检修，确保其性能和安全性。
七、常见问题及处理1. 焊接时出现溅射现象，应检查焊接电极和工件表面的清洁度，调整焊接电流大小。
2. 焊接电极熔断或断裂，应检查焊接电极的质量和使用寿命，及时更换。
3. 焊接过程中出现焊缝不牢固或焊接质量不合格，应检查焊接电流和焊接速度是否适当，及时调整。
直流电焊机操作规程
直流电焊机操作规程引言概述：直流电焊机是一种常见的焊接设备，广泛应用于各个行业。
为了保证焊接过程的安全和质量，正确的操作是至关重要的。
本文将详细介绍直流电焊机的操作规程，包括设备准备、操作步骤、注意事项等内容。
一、设备准备1.1 确保电焊机的工作环境安全：1. 安装电焊机的地面应平整、干燥，并远离易燃物。
2. 确保电焊机周围没有堆积物，以确保通风良好。
1.2 检查电焊机的连接：1. 检查电焊机的电源线是否完好无损，插头是否坚固。
2. 检查电焊机与工作件的接地线是否连接良好。
1.3 准备焊接材料和工具：1. 根据焊接需要，准备合适的焊接材料、焊条和焊接辅助工具。
2. 确保焊接材料和工具的质量良好，以保证焊接质量。
二、操作步骤2.1 打开电焊机：1. 按照电焊机的说明书，正确操作电焊机的开关。
2. 确保电焊机的电流调节旋钮处于最低档位。
2.2 调整焊接参数：1. 根据焊接材料和焊接厚度，调整电焊机的电流大小。
2. 根据焊接位置和焊接需求，调整电焊机的焊接电极极性。
2.3 进行焊接操作：1. 将焊条插入电焊机焊条夹中，确保焊条与电极接触良好。
2. 将焊接电极对准焊接位置，保持适当的角度和间距。
3. 按下焊接电极，开始焊接操作。
三、注意事项3.1 注意个人安全：1. 穿戴好焊接面罩、手套和防护服，以保护自己的眼睛、皮肤和呼吸系统。
2. 避免站在焊接电路的接地点上，以防止电击事故的发生。
3.2 控制焊接温度：1. 控制焊接电流和电压，避免过高的温度引起焊接材料的烧穿。
2. 控制焊接时间，避免过长的焊接时间导致焊接材料过热。
3.3 注意焊接位置：1. 确保焊接位置干燥、清洁，以避免焊接质量受到污染。
2. 确保焊接位置的通风良好，以防止有害气体的积聚。
四、操作结束4.1 关闭电焊机：1. 按照电焊机的说明书，正确操作电焊机的关闭开关。
2. 拔掉电焊机的电源插头，确保设备彻底断电。
4.2 清理工作区域：1. 清理焊接过程中产生的焊渣和废料，保持工作区域的整洁。

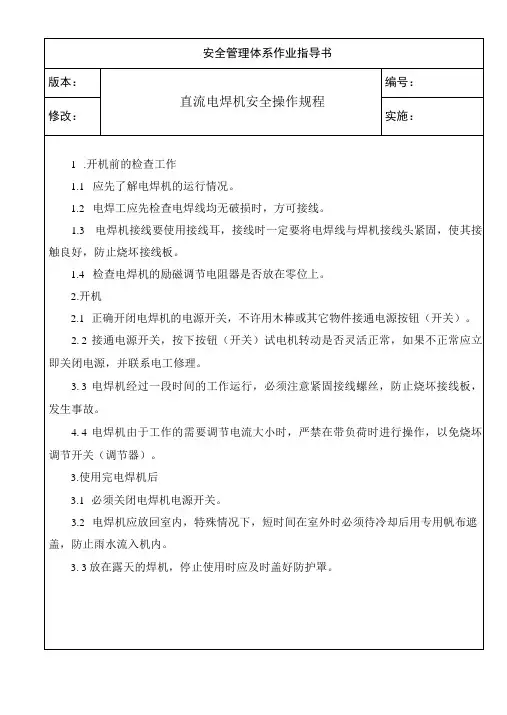

直流电焊机安全操作规程
版本：
直流电焊机安全操作规程
编号：
修改：
实施：
1.开机前的检查工作
1.1ห้องสมุดไป่ตู้先了解电焊机的运行情况。
1.2电焊工应先检查电焊线均无破损时，方可接线。
1.3电焊机接线要使用接线耳，接线时一定要将电焊线与焊机接线头紧固，使其接
触良好，防止烧坏接线板。
1.4检查电焊机的励磁调节电阻器是否放在零位上。
2.开机
2.1正确开闭电焊机的电源开关，不许用木棒或其它物件接通电源按钮（开关）。
2.2接通电源开关，按下按钮（开关）试电机转动是否灵活正常，如果不正常应立
即关闭电源，并联系电工修理。
3.3电焊机经过一段时间的工作运行，必须注意紧固接线螺丝，防止烧坏接线板，
发生事故。
4.4电焊机由于工作的需要调节电流大小时，严禁在带负荷时进行操作，以免烧坏
调节开关（调节器）。
3.使用完电焊机后
3.1必须关闭电焊机电源开关。
3.2电焊机应放回室内，特殊情况下，短时间在室外时必须待冷却后用专用帆布遮
盖，防止雨水流入机内。
3.3放在露天的焊机，停止使用时应及时盖好防护罩。
直流电焊机操作规程
直流电焊机操作规程一、引言直流电焊机是一种常见的焊接设备，广泛应用于各种焊接工艺中。
为了确保焊接操作的安全性和效率，制定本操作规程，旨在指导操作人员正确、安全地使用直流电焊机进行焊接工作。
二、适合范围本操作规程适合于所有使用直流电焊机进行焊接工作的操作人员。
三、安全要求1. 操作人员必须经过专业培训，并持有相关的焊工证书。
2. 在操作直流电焊机之前，必须检查设备的电源线、接地线、电缆和焊接枪是否完好，并确保其与电焊机连接坚固。
3. 在操作过程中，操作人员必须佩戴防护用品，包括焊接手套、焊接面罩、防护鞋等。
4. 在操作直流电焊机之前，必须确保工作区域没有易燃物品，并保持通风良好。
5. 操作人员必须了解直流电焊机的工作原理和操作方法，并严格按照操作规程进行操作。
四、操作流程1. 准备工作a. 检查设备：检查直流电焊机的电源线、接地线、电缆和焊接枪是否完好。
b. 准备材料：根据焊接工艺要求，准备好焊接材料、焊条和电极等。
c. 设定参数：根据焊接工艺要求，设定好直流电焊机的电流、电压和极性等参数。
2. 开始焊接a. 确保焊接区域的安全：确保焊接区域没有易燃物品，并保持通风良好。
b. 穿戴防护用品：佩戴焊接手套、焊接面罩、防护鞋等防护用品。
c. 连接电源：将直流电焊机的电源线插入电源插座，并确保连接坚固。
d. 连接工作件：将焊接枪的焊接头与工作件连接，并确保连接坚固。
e. 开始焊接：按下电焊机的启动按钮，开始进行焊接操作。
f. 控制焊接参数：根据焊接工艺要求，控制焊接电流、电压和焊接时间等参数。
g. 观察焊接过程：观察焊接过程中焊缝的形成情况，确保焊接质量。
h. 结束焊接：焊接完成后，松开电焊机的启动按钮，断开电源。
五、常见问题及处理1. 焊接电流过大或者过小：根据焊接工艺要求，调整直流电焊机的电流参数。
2. 焊接过程中浮现飞溅：检查焊接材料和焊接枪是否干净，必要时更换或者清洁。
3. 焊接接头质量不良：检查焊接参数是否合适，必要时调整焊接电流和焊接时间等参数。
直流电焊机操作规程
直流电焊机操作规程引言概述：直流电焊机是一种常用的焊接设备，广泛应用于工业生产和建造领域。
正确操作直流电焊机对于保证焊接质量、提高工作效率和保障人身安全至关重要。
本文将详细介绍直流电焊机的操作规程，以匡助读者正确、安全地使用直流电焊机。
一、准备工作1.1 确保工作区域安全：清理工作区域，移除易燃物品和易燃气体，确保周围环境通风良好。
1.2 检查焊接设备：检查直流电焊机的电源线、接地线和焊接枪是否完好无损，确保电缆连接坚固。
1.3 穿戴个人防护装备：戴上焊接手套、面罩、防护眼镜和防护服，以保护皮肤和眼睛免受火花和紫外线的伤害。
二、操作步骤2.1 连接电源：将直流电焊机的电源线插入合适的电源插座，并确保电源开关处于关闭状态。
2.2 调节焊接电流：根据焊接材料和焊接厚度，调节直流电焊机的电流大小。
普通来说，焊接较薄的材料需使用较小的电流。
2.3 启动直流电焊机：打开电源开关，并按下焊接枪上的触发按钮，启动直流电焊机。
三、焊接操作3.1 焊接姿式：采用稳定的姿式，保持焊接枪与焊接材料的合适距离，通常为2-4毫米。
3.2 控制焊接速度：根据焊接材料的熔点和焊接电流的大小，控制焊接速度，保持焊接池的稳定。
3.3 均匀焊接：保持焊接枪在焊接材料上均匀挪移，以确保焊缝的质量和均匀性。
四、焊后处理4.1 关闭电源：焊接完成后，首先关闭直流电焊机的电源开关，然后将电源线从电源插座拔出。
4.2 清理焊接区域：清理焊接区域的焊渣和废料，确保周围环境整洁。
4.3 检查设备：检查焊接设备的电缆、焊接枪等部件是否损坏，及时修复或者更换。
五、安全注意事项5.1 避免触电：在操作直流电焊机前，确保双脚离开水或者潮湿的地面，以防止触电事故发生。
5.2 防止火花飞溅：焊接时，要注意周围是否有易燃物品，防止火花飞溅引起火灾。
5.3 防护装备的使用：必须佩戴个人防护装备，包括焊接手套、面罩、防护眼镜和防护服，以防止火花和紫外线对皮肤和眼睛的伤害。
直流电焊机工安全技术操作规程
1.旋转式直流电焊机a新机使用前，应将换向器上的污物擦干净，换向器与电刷接触应良好。
b启动时，应检查并确认转子的旋转方向符合焊机标识的箭头方向。
c启动后，应检查电刷和换向器，当有大量火花时，应停机查明原因，排除故障后方可使用。
d当数台焊机在同一场地作业时，应逐台启动。
e运行中，当需调节焊接电流和极性开关时，不得在负荷时进行。
调节不得过快、过猛。
f焊接操作及配合人员必须穿戴劳动保护用品。
并必须采取防止触电、高处坠落、火灾等事故的安全措施。
g现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设配备相应的消防设施和器材。
h高处焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并应有专人监护。
i当需施焊压力容器、密封容器、油桶、管道、沾有可燃气体和溶液的工件时，应先消除容器及管道内的压力，消除可燃气体和溶液，然后冲洗有毒、有害、易燃物质。
对存有残余油脂的容器，应先用蒸汽、碱水冲洗，并打开盖口，确认容器清洗干净后，再灌满清水方可进行焊接。
在容器内焊接应采取防止触电、中毒和窒息的措施。
焊、割密封容器内应留出气孔，必要时在进、出口处装设通风设备。
容器内照明电压不得超过12V，焊工与焊件应绝缘。
容器外应设专人监护。
严禁在喷涂或涂装过塑料的容器内焊接。
j对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、易爆物品的容器严禁进行焊接和切割。
k焊接铜、铝、锌、锡等有色金属时，应通风良好，焊接人员应戴防毒面罩、呼吸滤清器或采取其他防毒措施。
l当消除焊缝、焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。
m雨天不得在露天电焊。
在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋。
2.硅整流直流电焊机a焊机应在出厂说明书要求的条件下作业。
b使用前，应检查并确认硅整流元件与散热片连接紧固，各接线端头紧固。
c使用时，应先开启风扇电动机，电压表指示正常，风扇电动机无异响。
d硅整流直流电焊机主变压器的次级线圈和控制变压器的次级线圈严禁用摇表测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
直流电焊机安全技术操作规程
(最新版)
直流电焊机安全技术操作规程(最新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。
而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。
可用于实体印刷或电子存档（使用前请详细阅读条款）。
1适用范围
本规程规定了直流电焊机安全操作的有关规定。
本规程适用于公司直流电焊机作业。
2主要内容
2.1电焊机的工作环境必须符合制造厂使用说明中的要求。
2.2电焊机在搬运中，要尽可能地避免震动和碰撞，以免影响其性能。
2.3使用前须先打开风扇电机，观察电压表指针位置是否正确，仔细查听是否有不正常的声音。
2.4应经常清洁硅整流器及其它部件，以延长其使用寿命。
2.5电焊机的饱和电抗器切勿振动，更不应敲击，否则将影响焊机性能。
2.6电焊机在安装前，应检查硅整流元件与散热片的连接是否牢固，如有松动，必须拧紧，以防接触不良而烧毁硅整流元件。
2.7严禁用摇表测试电焊机主变压器的次级线圈和控制变压器的次级线圈。
2.8进线处需有防护罩。
