(Top flat)
高斯
多元高斯
• 减少脉冲时间，高的峰值能量，更多的能量密度
Less pulse time, high peak power more energy density
能量密度=功率/频率/光斑面积
pulse
1.1uW/um=220W/20KHz/900um2
Hz
ppt课件
13
4.重叠率计算——Overlap
激光器 扫描镜
• 场镜：聚焦系统为F-θ 平场透镜，选用焦距 f=254mm。普通聚焦透镜像高y与入射角度θ 的关 系符合y=f tgθ ，当入射光偏转时其在焦平面上 的扫描速度不断变化；对普通透镜作改进后使像
高y=f θ ，以等角速度偏转的入射光实现线性扫 描，这种线性成像物镜称为F-θ 镜。
振镜
扫描振镜其专业名词叫做高速扫描振镜Galvo scanning system。所谓振镜，又可以称之 为电流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计 算机控制的-5V—5V 或-10V－+10V 的直流信号取代，以完成预定的动作。同转镜式扫描系统 相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机被伺服电
场镜
ppt课件
16
振镜是一种优良的矢量扫描器件。它是一种特殊的摆动电机 ,基本原理是通电线圈在磁场中产 生力矩 ,但与旋转电机不同 ,其转子上通过机械纽簧或电子的方法加有复位力矩 ,大小与转子偏 离平衡位置的角度成正比 ,当线圈通以一定的电流而转子发生偏转到一定的角度时 ,电磁力矩与 回复力矩大小相等 ,故不能象普通电机一样旋转 ,只能偏转 ,偏转角与电流成正比 ,与电流计一 样 ,故振镜又叫电流计扫描振镜(galvanomet ric scanner) 。
高斯
多元高斯
• 减少脉冲时间，高的峰值能量，更多的能量密度
Less pulse time, high peak power more energy density
能量密度=功率/频率/光斑面积
pulse
1.1uW/um=220W/20KHz/900um2
Hz
ppt课件
13
4.重叠率计算——Overlap
激光器 扫描镜
• 场镜：聚焦系统为F-θ 平场透镜，选用焦距 f=254mm。普通聚焦透镜像高y与入射角度θ 的关 系符合y=f tgθ ，当入射光偏转时其在焦平面上 的扫描速度不断变化；对普通透镜作改进后使像
高y=f θ ，以等角速度偏转的入射光实现线性扫 描，这种线性成像物镜称为F-θ 镜。
振镜
扫描振镜其专业名词叫做高速扫描振镜Galvo scanning system。所谓振镜，又可以称之 为电流表计，它的设计思路完全沿袭电流表的设计方法，镜片取代了表针，而探头的信号由计 算机控制的-5V—5V 或-10V－+10V 的直流信号取代，以完成预定的动作。同转镜式扫描系统 相同，这种典型的控制系统采用了一对折返镜，不同的是，驱动这套镜片的步进电机被伺服电
场镜
ppt课件
16
振镜是一种优良的矢量扫描器件。它是一种特殊的摆动电机 ,基本原理是通电线圈在磁场中产 生力矩 ,但与旋转电机不同 ,其转子上通过机械纽簧或电子的方法加有复位力矩 ,大小与转子偏 离平衡位置的角度成正比 ,当线圈通以一定的电流而转子发生偏转到一定的角度时 ,电磁力矩与 回复力矩大小相等 ,故不能象普通电机一样旋转 ,只能偏转 ,偏转角与电流成正比 ,与电流计一 样 ,故振镜又叫电流计扫描振镜(galvanomet ric scanner) 。
激光原理及应用PPT课件
激光治疗
通过激光照射病变组织，达到治 疗目的，如激光治疗近视、祛斑
等。
激光手术
利用激光进行微创手术，具有出 血少、恢复快、精度高等优点， 如激光心脏手术、激光眼科手术
等。
激光诊断
利用激光光谱技术对人体组织进 行检测和分析，为疾病诊断提供
依据。
军事国防领域应用
激光雷达
利用激光雷达进行目标探测、识别和跟踪，具有高分辨率、抗干 扰能力强等特点。
微型化与集成化
发展微型激光器，实现与其他光电器件的集成，推动光电子集成技 术的发展。
新型激光技术
研究新型激光技术，如光纤激光器、化学激光器等，拓展激光器的 应用领域。
高功率、高效率、高稳定性挑战
高功率激光器
提高激光器的输出功率，满足高能激光武器、激光聚变等领域的 需求。
高效率激光器
优化激光器的能量转换效率，降低能耗，提高激光器的实用性。
02
03
工作原理
通过激励固体增益介质 （如晶体、玻璃等）中的 粒子，实现粒子数反转并 产生激光。
特点
结构紧凑、效率高、光束 质量好。
应用领域
工业加工、医疗、科研等。
气体激光器
工作原理
利用气体放电激励气体分子或原子， 使其产生能级跃迁并辐射出激光。
特点
应用领域
激光切割、焊接、打孔等工业应用。
输出功率大、光束质量好、效率高。
激光原理及应用PPT课 件
contents
目录
• 激光原理基本概念 • 激光技术发展历程及现状 • 激光器类型及其特点分析 • 激光在各领域应用案例分析 • 激光安全问题及防护措施探讨 • 未来发展趋势预测与挑战分析
激光原理基本概念
激光原理与技术完整ppt课件
够存在于腔内的驻波(以某一波矢k为标志)称为电磁被的模式或光波模。一种模式是电
磁波运动的一种类型，不同模式以不同的k区分。同时，考虑到电磁波的两种独立的偏振，
同一波矢k对应着两个具有不同偏振方向的模。
精选ppt
9
下面求解空腔v内的模式数目。设空腔为V=ΔxΔyΔz的立方体，则沿三个
坐标轴方向传播的波分别应满足的驻波条件为
第八章 激光器特性的控制和改善
8.1 模式选择 8.2 频率稳定 8.3 Q调制 8.4 注入锁定 8.5 锁模
精选ppt
5
第九章 激光器件
9.1 固体激光器 9.2 气体激光器 9.3 半导体激光器 9.4 染料激光器
精选ppt
6
第一章 激光的基本原理
本章概激光器基本原理。讨论的重点是光的相干性和光波模式的联系、光的受激辐
（1.1.4）
式中E0为光波电场的振幅矢量，ν为单色平面波的频率，r为空间位置坐标矢量，k为波
矢。而麦克斯韦方程的通解可表为一系列单色平面波的线性叠加。
在自由空间，具有任意波矢k的单色平面波都可以存在。但在一个有边界条件限制的
空间V(例如谐振腔)内，只能存在一系列独立的具有特定波矢k的平面单色驻波。这种能
第六章 激光器的放大特性
6.1 激光放大器的分类 6.2 均匀激励连续激光放大器的增益特性 6.3 纵向光均匀激励连续激光放大器
的增益特性 6.4 脉冲激光放大器的增益特性 6.5 放大的自发辐射（ASE） 6.6 光放大的噪声
精选ppt
4
第七章 激光振荡的半经典理论
7.1 激光振荡的自洽方程组 7.2 原子系统的电偶级距 7.3 密度距阵
二、光波模式和光子状态相格 从上面的叙述已经可以看出，按照量子电动力学概念，光波的模式和光子的状态是等
最新激光原理-激光技术教学讲义ppt
图21.1. -73 Q开关激光脉冲建立过程
在泵浦过程的大部分时间里谐振腔处于低Q值(Qo)状态，故阈值很 高不能起振，从而激光上能级的粒子数不断积累，直至 t0时刻， 粒子数反转达到最大值△ni，在这一时刻，Q值突然升高(损耗下 降)，振荡阈值随之降低，于是激光振荡开始建立。由于此△ni >>△nt(阈值粒子反转数)，因此受激辐射增强非常迅速，激光介质 存储的能量在极短的时间
设三个振动频率分别为ν1 、 ν2 、 ν3 的三个光波沿同一方向传播，
且有关系式： ν3=3ν1，
ν2= 2ν1 , E1 = E 2 =E3 = E0
若相位未锁定，则此三个不
E(t)
v3=3v1, v2=2v1， 初相位无 规 律
E0
-E0
I(t)
v2 v3
v1
同频率的光波的初位相 1 、 2 、 3 彼此无关，如左图， 由于破坏性的干涉叠加，所
可以推得总光强：
N 2
E
2 m
该式说明了平均光强是各个纵模光强之和,每
个脉冲的宽度 约为：
1
q
假如各个模的振幅及相位都固定，也可推得输出脉冲的峰值功率
正比于
N
2
E
2 0
，因此，由于锁模，峰值功率增大了N倍。
每个脉冲的宽度
窄的锁模脉冲。
1 1 , 可见增益线宽愈宽，愈可能得到
N q
二、锁模的基本原理 先看三个不同频率光波的叠加：Ei = E0cos(2π νi t+ i ) i=1,2,3
21世纪的激光技术与产业的发展将支撑并推进高速宽带海量的光通信以及网络通信并将引发一场照明技术革命小巧可靠寿命长节能半导体led发光将主导市场此外将推出品种繁多的光电子消费类产品如vcddvd数码相机新型彩电掌上电脑电子产品智能手机手持音响播放设备摄影投影和成像办公自动化光电设备如激光打印传真和复印等以及新型的信息显示技术产品如crtlcd及pdpfedoel平板显示器等并进入人们的日常生活中
激光原理与技术PPT(很全面)
04
激光与物质相互作用
激光与物质相互作用的基本过程
激光束在物质中的传播
包括反射、折射、吸收和散射等现象。
激光与物质相互作用的机理
包括光热作用、光电效应、光化学效应等。
激光与物质相互作用的特点
如高能量密度、高亮度、高方向性等。
激光加工原理及应用
1 2
激光加工的基本原理
通过高能激光束对材料进行加热、熔化、汽化或 达到其他物理或化学变化，以实现加工目的。
应用领域
适用于气体、液体和固体等多种介质的流速测量，如风速测量、 血流速度测量等。
激光光谱分析技术
光谱原理
不同物质具有不同的光谱特征，通过测量物质的光谱信息可以分析 其成分和性质。
分析方法
包括激光拉曼光谱分析、激光荧光光谱分析等，可用于物质的定性、 定量分析。
应用领域
广泛应用于化学、生物、医学、环境等领域，如药物分析、环境监测 等。
液体激光器
染料激光器
使用有机染料作为增益介质，通过 泵浦光激发染料分子产生激光，具 有宽调谐范围和短脉冲输出能力。
液体激光核聚变
利用高功率激光束照射含有氘、氚 等聚变燃料的靶丸，实现核聚变反 应，是惯性约束聚变研究的重要手 段。
半导体激光器
边发射半导体激光器
电流注入半导体PN结，电子与空穴复 合释放能量形成激光输出，具有体积 小、效率高、寿命长等优点。
特性
方向性好，亮度高，单色 性好，相干性好。
应用领域
激光加工、激光测距、激 光雷达、激光通信、激光 治疗等。
02
激光器类型及技术
固体激光器
晶体激光器
使用掺杂稀土元素的晶体 作为增益介质，如Nd:YAG 激光器。
1.1 激光光束ppt课件
大 演示了世界第一台红宝石固态激光器。
学
实验证实激光确实具有理论预期的完全不同于普通
光的性质：单色性、方向性和相干性。
1960-5-17，Ted Maiman 发明第一台激光器
电 子 科 技 大 学
第一台红宝石激光器的拆卸图
电 子 科 技 大 学
Laser 突破了非相干光源单色亮度低、在介质
中中传播时因吸收而不断减弱的缺陷,当泵浦光通
北京邮电大学出版社,2005
参考书
1、《激光物理导论》，作者：章若冰
电 2.《激光物理》，作者：钱梅珍等
子 科
3.《激光光学》，作者：吕百达
技 4.《激光原理》，作者：周炳琨
大 5. 《激光物理基础》 作者：王雨三、张
学
中华， 出版社：哈尔滨工业大学出版
社，2004.2
电 子
第一章 激光光束
科
技

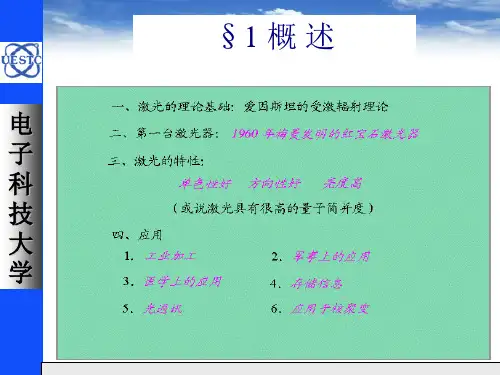

§1 概 述
电 子 科 技 大 学
激光 laser —— light amplification by
stimulated emission of radiation
理论基础：
电
光与物质之间的共振相互作用是激光器发光的物理基
子 础。
科
1900年普郎克提出量子化假说，成功地解释了黑体辐
技
射的实验规律。1913年波尔又利用量子化假说，成功地
（ICF）
（MCF）
电 子 科 技 大 学 在极短时间内使靶丸表面形成高温等离子体，等离子体
膨胀向外爆炸的反作用力产生相当于十亿倍大气压力的
向心聚爆压力，将氘氚等离子体压缩到高温、高密度状
态，使之在中心“点火”，引起氘氚燃料核聚变反应。
电 子 科 技 大 学
激光技术ppt课件
超快激光技术面临的挑战主要包括如何提高激光器的重复 频率和稳定性，如何降低制造成本和提高生产效率，以及 如何解决超快激光对材料和环境的影响等问题。
光子晶体与光子集成电路
光子晶体是指具有光子带隙的人工微结构材料，能够控制光子在特定频率范围内 的传播。光子集成电路则是指将光子器件集成在一块芯片上，实现光子器件之间 的相互作用和光子信号的处理。
光动力治疗
利用特定波长的激光激活 光敏剂，产生光化学反应 ，杀伤病变细胞，常用于 治疗肿瘤等疾病。
激光美容
利用激光的能量对皮肤进 行美白、祛斑、除皱等治 疗，具有无创、无痛、无 副作用等优点。
激光雷达
激光雷达测距
利用激光对目标进行测距，具有精度 高、响应速度快等优点，常用于地形 测绘、无人驾驶等领域。
光器。
激光器的性能参数
输出功率
表示激光器的输出能量，单位 为瓦特。
光束质量
表示激光束的发散角、光束直 径和光束质量因子等参数。
波长与光谱宽度
表示激光的频率范围和光谱宽 度。
稳定性与可靠性
表示激光器的稳定性和可靠性 ，包括温度稳定性、寿命和故
障率等参数。
03 激光技术的基本特性
激光的相干性
相干性定义
相干性描述了光波之间的相互影响和关联程度。在激光中，相干性 是指光波在时间和空间上的有序性和规则性。
相干性的重要性
相干性决定了激光的干涉和衍射现象，是实现激光高精度、高效率 加工的关键因素。
相干性的应用
利用激光的相干性，可以实现干涉测量、光学通信、全息成像等技 术。
激光的偏振性
偏振性的定义
偏振性是指光波的电矢量或磁矢 量在传播方向上的振动特性。在 激光中，偏振态是指光波电矢量
光子晶体与光子集成电路
光子晶体是指具有光子带隙的人工微结构材料，能够控制光子在特定频率范围内 的传播。光子集成电路则是指将光子器件集成在一块芯片上，实现光子器件之间 的相互作用和光子信号的处理。
光动力治疗
利用特定波长的激光激活 光敏剂，产生光化学反应 ，杀伤病变细胞，常用于 治疗肿瘤等疾病。
激光美容
利用激光的能量对皮肤进 行美白、祛斑、除皱等治 疗，具有无创、无痛、无 副作用等优点。
激光雷达
激光雷达测距
利用激光对目标进行测距，具有精度 高、响应速度快等优点，常用于地形 测绘、无人驾驶等领域。
光器。
激光器的性能参数
输出功率
表示激光器的输出能量，单位 为瓦特。
光束质量
表示激光束的发散角、光束直 径和光束质量因子等参数。
波长与光谱宽度
表示激光的频率范围和光谱宽 度。
稳定性与可靠性
表示激光器的稳定性和可靠性 ，包括温度稳定性、寿命和故
障率等参数。
03 激光技术的基本特性
激光的相干性
相干性定义
相干性描述了光波之间的相互影响和关联程度。在激光中，相干性 是指光波在时间和空间上的有序性和规则性。
相干性的重要性
相干性决定了激光的干涉和衍射现象，是实现激光高精度、高效率 加工的关键因素。
相干性的应用
利用激光的相干性，可以实现干涉测量、光学通信、全息成像等技 术。
激光的偏振性
偏振性的定义
偏振性是指光波的电矢量或磁矢 量在传播方向上的振动特性。在 激光中，偏振态是指光波电矢量
激光原理及应用ppt课件
15
• 激光未来
现代社会中，信息的作用越来越重要，谁掌握的信息越迅速、 越准确、越丰富，谁也就更加掌握了主动权，也就有更多成功的 机会。激光的出现引发了一场信息革命，从VCD、DVD光盘到激 光照排，激光的使用大大提高了效率，以及方便人们保存和提取 信息，激光革命意义非凡，已成为全球最具竞争力和吸引力的经 济体之一。中国拥有巨大的内需潜力，只要发展国内需求，经济 可望持续高速。目前，中国提升装备制造业水平、推进产业结构 优化升级的需求依旧十分紧迫；作为关键支撑技术的激光技术与 产业仍有较大发展空间，激光制造设备技术将在信息、能源、交 通运输、电子、冶金、机械等支柱产业中会得到更深入的应用， 进而提高这些行业的自主创新能力，形成新的经济增长点，在提 高市场竞争力中发挥重大作用。
根据早先报道，世界激光器市场可划分为三大区域：美国(包 括北美)占55%，欧洲占22%，日本及太平洋地区占23%。
在世界激光市场上日本在光电子技术方面占首位，美国占第 二位；在激光医疗及激光检测方面则美国占首位；而在激光材料 加工设备方面则是德国占首位。
14
当前，国内激光市场主要分为激光加工设备、光通信器件与 设备、激光测量设备、激光器、激光医疗设备、激光元部件等， 其产品主要应用于工业加工和光通信市场，两者占据了近7成的 市场空间。
23
• 激光侦察对抗 激光侦察在军事上占有十分重要的地位。利用激光技术进行多光谱摄
影(全息摄影)，可以识别伪装目标。由于各种物体对各种光的吸收和反射 能力不同，可以在底片上引起不同感光反应而实现对目导弹 发射架。
激光对抗可对激光测距进行欺骗，使其无法测定其真实距离或使导弹 改变弹道。激光对抗还可对激光进行干扰。
6
通常，在具有一定温度的物质中，处于高能级En的原子数目恒少于处在 低能级Em的原子数目，此时光吸收将占优势。为了实现光放大，只有通过 外界能源(如采用气体放电或光辐射)的诱发，将低能级上的原子激发到高能
• 激光未来
现代社会中，信息的作用越来越重要，谁掌握的信息越迅速、 越准确、越丰富，谁也就更加掌握了主动权，也就有更多成功的 机会。激光的出现引发了一场信息革命，从VCD、DVD光盘到激 光照排，激光的使用大大提高了效率，以及方便人们保存和提取 信息，激光革命意义非凡，已成为全球最具竞争力和吸引力的经 济体之一。中国拥有巨大的内需潜力，只要发展国内需求，经济 可望持续高速。目前，中国提升装备制造业水平、推进产业结构 优化升级的需求依旧十分紧迫；作为关键支撑技术的激光技术与 产业仍有较大发展空间，激光制造设备技术将在信息、能源、交 通运输、电子、冶金、机械等支柱产业中会得到更深入的应用， 进而提高这些行业的自主创新能力，形成新的经济增长点，在提 高市场竞争力中发挥重大作用。
根据早先报道，世界激光器市场可划分为三大区域：美国(包 括北美)占55%，欧洲占22%，日本及太平洋地区占23%。
在世界激光市场上日本在光电子技术方面占首位，美国占第 二位；在激光医疗及激光检测方面则美国占首位；而在激光材料 加工设备方面则是德国占首位。
14
当前，国内激光市场主要分为激光加工设备、光通信器件与 设备、激光测量设备、激光器、激光医疗设备、激光元部件等， 其产品主要应用于工业加工和光通信市场，两者占据了近7成的 市场空间。
23
• 激光侦察对抗 激光侦察在军事上占有十分重要的地位。利用激光技术进行多光谱摄
影(全息摄影)，可以识别伪装目标。由于各种物体对各种光的吸收和反射 能力不同，可以在底片上引起不同感光反应而实现对目导弹 发射架。
激光对抗可对激光测距进行欺骗，使其无法测定其真实距离或使导弹 改变弹道。激光对抗还可对激光进行干扰。
6
通常，在具有一定温度的物质中，处于高能级En的原子数目恒少于处在 低能级Em的原子数目，此时光吸收将占优势。为了实现光放大，只有通过 外界能源(如采用气体放电或光辐射)的诱发，将低能级上的原子激发到高能
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 2019 分段式光热作用（fractional photothermolysis)
分段式光热作用原理
分段式光热设备分类
常见光源： 铒激光 二氧化碳激光 波长在1400到1600nm之间的激光（近红外激光）。
设备分型
1) 非剥脱类 2) 剥脱类
• 非剥脱
– Fraxel re:Store – 1550 nm – Reliant – Fraxel re:Fine – 1410 nm – Reliant – Affirm – 1440 nm – Cynosure – StarLux Lux1540 nm – 1540 nm – Palomar – Dermablate – 1540 nm – Asclepion
•角质细胞只需要很短距离的移行,所以表皮的恢复再生时 间大大的缩短了 (<24 hours).
•坏死的表皮碎屑剥脱,形成一些微小的痂,治疗后5-7天脱掉.
pixel 脉冲遍数与适应症
表皮
10－ ~200 miቤተ መጻሕፍቲ ባይዱrons
气化 + 热损伤深度 (microns)
50+75 100+150 150+225 200+300 250+375 300+450
激光技术的革命性改变使无创换肤变成可能
Pixel 治疗前准备
治疗区不要有各种炎症； 凝血障碍性疾病患者或瘢痕体质患者不能接受此施术； 近期接受过日光照射或即将接受日光暴晒的人不建议接
受此施术； 对于之前使用过各种化学药品或含汞、铅等化妆品治疗
过黄褐斑的病人建议三个月后再进行像束或其他方法治 疗； 中重度黄褐斑病人可在术前至少一个月在有斑部位使用 氢醌制剂； 接受激光治疗前一周内，应该避免服用阿司匹林之类药 物。
• 剥脱类
– Erbium Yag Lasers • Pixel - Alma • ProFractional – Sciton • StarLux 2940 – Palomar • Dermablate - Asclepion
• 剥脱类
– Carbon Dioxide Lasers • Pixel CO2 – Alma – Pixel CO2 Omnifit • Active FX/Deep FX – Lumenis • Fraxel re:Pair – Reliant • Juvia – Ellipse • SmartXide – Deka
③加热层（heated zone）：最下面是可逆的非坏死的加热 层。加热层使真皮的温度达到55℃-62℃时即能引起胶原 收缩、再生和重塑。
pixel治疗机理
➢ 气化消除不平整的表皮层； ➢ 真皮胶原再生、重塑：
激光产生的热对真皮的作用，会产生一个可见的皮 肤收缩，使松弛的皮肤皱褶被拉紧，这是由于热作用所引 起的胶原收缩的结果，Ⅰ型胶原纤维在55℃-62℃时能迅 速收缩，长度可缩小60％。这可使创面在愈合过程中，新 生胶原以缩短的胶原纤维为支架，形成新的提紧的组织结 构，达到光老化皮肤和皱纹修复的目的。
像束脉冲
# 脉冲遍数
一遍 两遍 三遍 四遍 五遍 六遍
临床适应症
皮肤的光滑 Fine Lines 唇周皱纹/粗糙皮肤
深部痤疮疤痕
真皮
像束激光的特点
➢ 光斑由毫米级减小至微米级 ➢ 照射时从“大面积作用”到 “局部作用”
– 治疗皮肤的一小部分 – 在激光作用部位的周围保留一些未受激光作用的区域,可
以帮助皮肤的快速恢复 – 治疗部位上皮迅速再生,有效的防止感染 ➢ 每个像束激光的微光斑接受到最大的能量---- 更加有效
传统的超脉冲磨削—疗效显著
但 是……
恢复期长； 黄种人术后色沉风险大；
色素沉着......
非剥脱性光源治疗光老化原理
• 1983 选择性光热分解作用（selective photothermolysis）
• 2000 扩展的选择性光热分解作用 （extended theory of selective photothermolysis)
Fractional / Non Fractional Lasers Water Absorption Graph
Pixel
2940
ActivFX 10,600
Fraxel
1550
Palomar
1540
SmoothBeam 1450
Affirm
1440
CoolTouch 1320
Nd:YAG
1064
75um
2-10 mm
Pixel 如何工作?
Pixel 如何工作?
Pixel 如何工作?
Pixel 能量
Pixel 面积及气化深度
Pixel 恢复
Pixel 作用时皮肤组织变化
①汽化剥脱层（ablated zone）：激光直接作用的组织层，
使细胞间的水分发生汽化并使组织去除。
②凝固层（coagulation zone）：在激光直接作用的组织层 下面是不可逆的凝固变性层，产生组织坏死。
像束激光的临床应用范围:
➢ 明显改善痤疮疤痕 ➢ 细小皱纹 ➢ 快速皮肤收紧 ➢ 显著提高皮肤的弹性和质地 ➢ 恢复皮肤的健康状态 ➢ 治疗光老化皮肤
适用于面部,颈部,胸部,手臂和手
像束激光的优势
➢ 具有传统有创激光的疗效 ➢ 治疗更加舒适 ➢ 无须休假,不影响正常的工作和生活 ➢ 色素沉着或者减退机率低 ➢ 可以全面改善皮肤的颜色,质地和弹性
不同激光的疗效和安全性的比较
100%
临 床 疗 效
Pixel
CO2 Erbium
IPL
0% 低
副作用
高
什么是像束激光
一个激光的光斑由多个微米级的子光斑组成, 确保每次激光照射时只有部分皮肤受到激光的作 用,未受激光作用的皮肤可以协助皮肤的迅速的恢 复.这种输出的方式成为像束激光.
像束激光与传统铒激光
pixel为什么有效且安全
满足选择性光热作用理论：即激光在局部的照射时 间必须小于皮肤组织的热弛豫时间1ms。这样既能使激光 气化剥脱精确地达到真皮浅层（不能超过网状层，否则会 遗留瘢痕），又能保证使凝固层的范围很窄，同时又可产 生一定范围的加热层。
Pixel 病理
•每次像束激光治疗时, 在每个微光斑的周围,通过角质细胞 从未受损部位的恢复中心移行,可以修复表皮..
治疗过程中参数选择及适应症
脉宽 适应于
分段式光热作用原理
分段式光热设备分类
常见光源： 铒激光 二氧化碳激光 波长在1400到1600nm之间的激光（近红外激光）。
设备分型
1) 非剥脱类 2) 剥脱类
• 非剥脱
– Fraxel re:Store – 1550 nm – Reliant – Fraxel re:Fine – 1410 nm – Reliant – Affirm – 1440 nm – Cynosure – StarLux Lux1540 nm – 1540 nm – Palomar – Dermablate – 1540 nm – Asclepion
•角质细胞只需要很短距离的移行,所以表皮的恢复再生时 间大大的缩短了 (<24 hours).
•坏死的表皮碎屑剥脱,形成一些微小的痂,治疗后5-7天脱掉.
pixel 脉冲遍数与适应症
表皮
10－ ~200 miቤተ መጻሕፍቲ ባይዱrons
气化 + 热损伤深度 (microns)
50+75 100+150 150+225 200+300 250+375 300+450
激光技术的革命性改变使无创换肤变成可能
Pixel 治疗前准备
治疗区不要有各种炎症； 凝血障碍性疾病患者或瘢痕体质患者不能接受此施术； 近期接受过日光照射或即将接受日光暴晒的人不建议接
受此施术； 对于之前使用过各种化学药品或含汞、铅等化妆品治疗
过黄褐斑的病人建议三个月后再进行像束或其他方法治 疗； 中重度黄褐斑病人可在术前至少一个月在有斑部位使用 氢醌制剂； 接受激光治疗前一周内，应该避免服用阿司匹林之类药 物。
• 剥脱类
– Erbium Yag Lasers • Pixel - Alma • ProFractional – Sciton • StarLux 2940 – Palomar • Dermablate - Asclepion
• 剥脱类
– Carbon Dioxide Lasers • Pixel CO2 – Alma – Pixel CO2 Omnifit • Active FX/Deep FX – Lumenis • Fraxel re:Pair – Reliant • Juvia – Ellipse • SmartXide – Deka
③加热层（heated zone）：最下面是可逆的非坏死的加热 层。加热层使真皮的温度达到55℃-62℃时即能引起胶原 收缩、再生和重塑。
pixel治疗机理
➢ 气化消除不平整的表皮层； ➢ 真皮胶原再生、重塑：
激光产生的热对真皮的作用，会产生一个可见的皮 肤收缩，使松弛的皮肤皱褶被拉紧，这是由于热作用所引 起的胶原收缩的结果，Ⅰ型胶原纤维在55℃-62℃时能迅 速收缩，长度可缩小60％。这可使创面在愈合过程中，新 生胶原以缩短的胶原纤维为支架，形成新的提紧的组织结 构，达到光老化皮肤和皱纹修复的目的。
像束脉冲
# 脉冲遍数
一遍 两遍 三遍 四遍 五遍 六遍
临床适应症
皮肤的光滑 Fine Lines 唇周皱纹/粗糙皮肤
深部痤疮疤痕
真皮
像束激光的特点
➢ 光斑由毫米级减小至微米级 ➢ 照射时从“大面积作用”到 “局部作用”
– 治疗皮肤的一小部分 – 在激光作用部位的周围保留一些未受激光作用的区域,可
以帮助皮肤的快速恢复 – 治疗部位上皮迅速再生,有效的防止感染 ➢ 每个像束激光的微光斑接受到最大的能量---- 更加有效
传统的超脉冲磨削—疗效显著
但 是……
恢复期长； 黄种人术后色沉风险大；
色素沉着......
非剥脱性光源治疗光老化原理
• 1983 选择性光热分解作用（selective photothermolysis）
• 2000 扩展的选择性光热分解作用 （extended theory of selective photothermolysis)
Fractional / Non Fractional Lasers Water Absorption Graph
Pixel
2940
ActivFX 10,600
Fraxel
1550
Palomar
1540
SmoothBeam 1450
Affirm
1440
CoolTouch 1320
Nd:YAG
1064
75um
2-10 mm
Pixel 如何工作?
Pixel 如何工作?
Pixel 如何工作?
Pixel 能量
Pixel 面积及气化深度
Pixel 恢复
Pixel 作用时皮肤组织变化
①汽化剥脱层（ablated zone）：激光直接作用的组织层，
使细胞间的水分发生汽化并使组织去除。
②凝固层（coagulation zone）：在激光直接作用的组织层 下面是不可逆的凝固变性层，产生组织坏死。
像束激光的临床应用范围:
➢ 明显改善痤疮疤痕 ➢ 细小皱纹 ➢ 快速皮肤收紧 ➢ 显著提高皮肤的弹性和质地 ➢ 恢复皮肤的健康状态 ➢ 治疗光老化皮肤
适用于面部,颈部,胸部,手臂和手
像束激光的优势
➢ 具有传统有创激光的疗效 ➢ 治疗更加舒适 ➢ 无须休假,不影响正常的工作和生活 ➢ 色素沉着或者减退机率低 ➢ 可以全面改善皮肤的颜色,质地和弹性
不同激光的疗效和安全性的比较
100%
临 床 疗 效
Pixel
CO2 Erbium
IPL
0% 低
副作用
高
什么是像束激光
一个激光的光斑由多个微米级的子光斑组成, 确保每次激光照射时只有部分皮肤受到激光的作 用,未受激光作用的皮肤可以协助皮肤的迅速的恢 复.这种输出的方式成为像束激光.
像束激光与传统铒激光
pixel为什么有效且安全
满足选择性光热作用理论：即激光在局部的照射时 间必须小于皮肤组织的热弛豫时间1ms。这样既能使激光 气化剥脱精确地达到真皮浅层（不能超过网状层，否则会 遗留瘢痕），又能保证使凝固层的范围很窄，同时又可产 生一定范围的加热层。
Pixel 病理
•每次像束激光治疗时, 在每个微光斑的周围,通过角质细胞 从未受损部位的恢复中心移行,可以修复表皮..
治疗过程中参数选择及适应症
脉宽 适应于
