管道泵模型的特点与工作原理介绍

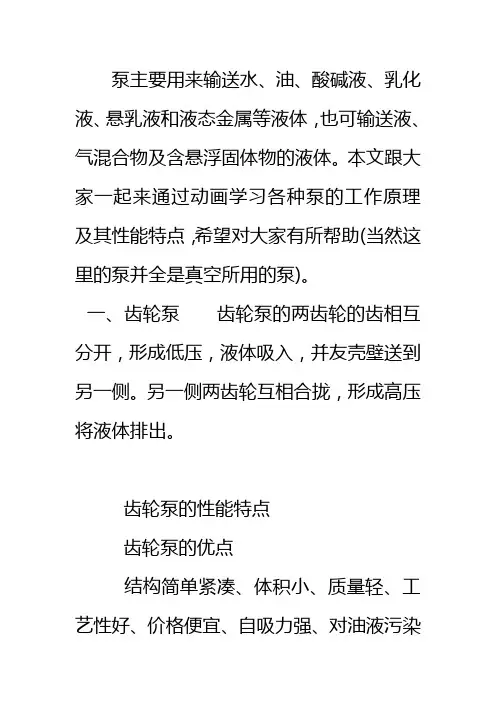

动画演示各种泵的工作原理及性能特点
泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。
本文跟大家一起来通过动画学习各种泵的工作原理及其性能特点，希望对大家有所帮助(当然这里的泵并全是真空所用的泵)。
一、齿轮泵齿轮泵的两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。
另一侧两齿轮互相合拢，形成高压将液体排出。
齿轮泵的性能特点齿轮泵的优点结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。
齿轮泵的缺点径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。
二、多级离心泵多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
多级离心泵性能特点多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。
三、离心泵离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
离心泵的性能特点1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
管道泵的工作原理
管道泵的工作原理
管道泵的工作原理是利用电动机的动力，通过叶轮的旋转将液体吸入泵体内部，再通过管道将液体输送至需要的位置。
具体工作原理如下：
1. 吸入阶段：当电动机启动时，叶轮开始旋转。
叶轮内部的空气被迫移动，产生负压，使管道泵中的液体被吸入到泵体内部。
2. 推送阶段：叶轮旋转时，液体被推送到泵体的出口。
此过程中，叶轮的旋转速度和叶轮的几何形状会影响液体的流量和压力。
3. 泵体与管道：液体从泵体流入管道，并沿着管道传输至目标位置。
管道的直径、长度和材料等属性会影响液体输送的效率和性能。
需要注意的是，管道泵具有一定的工作条件和限制，如泵的扬程限制、液体的温度和粘度要求等。
在实际应用中，还需要选择适合的泵型、材料和配件，以满足工作需求。
管道泵的吸程

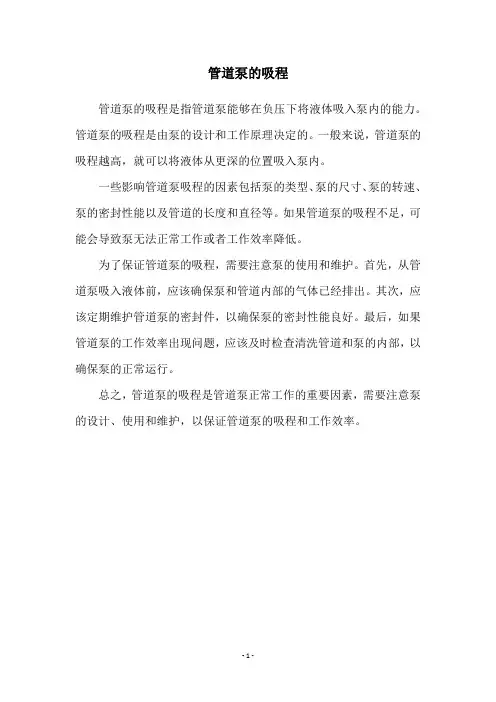

管道泵的吸程
管道泵的吸程是指管道泵能够在负压下将液体吸入泵内的能力。
管道泵的吸程是由泵的设计和工作原理决定的。
一般来说，管道泵的吸程越高，就可以将液体从更深的位置吸入泵内。
一些影响管道泵吸程的因素包括泵的类型、泵的尺寸、泵的转速、泵的密封性能以及管道的长度和直径等。
如果管道泵的吸程不足，可能会导致泵无法正常工作或者工作效率降低。
为了保证管道泵的吸程，需要注意泵的使用和维护。
首先，从管道泵吸入液体前，应该确保泵和管道内部的气体已经排出。
其次，应该定期维护管道泵的密封件，以确保泵的密封性能良好。
最后，如果管道泵的工作效率出现问题，应该及时检查清洗管道和泵的内部，以确保泵的正常运行。
总之，管道泵的吸程是管道泵正常工作的重要因素，需要注意泵的设计、使用和维护，以保证管道泵的吸程和工作效率。
- 1 -。
水泵工作原理
水泵工作原理水泵是一种常见的流体传输设备，广泛应用于工业生产、农业灌溉、城市供水等领域。
它的工作原理主要是利用机械能将液体吸入并通过管道输送到指定位置。
下面我们将详细介绍水泵的工作原理。
首先，水泵的工作原理基于流体力学和机械原理。
当水泵启动后，电机带动叶轮旋转，叶轮的旋转产生了离心力，使液体产生压力并被吸入泵内。
同时，叶轮的旋转也使得泵内的液体产生动能，从而实现了液体的输送。
其次，水泵的工作原理还涉及到液体的压力变化。
在水泵内部，液体由于叶轮的旋转而产生了压力，使得液体被迫流动，并克服管道阻力。
当液体流动到达指定位置后，压力减小，液体便被释放出来。
这种压力变化的原理是水泵能够实现液体输送的基础。
此外，水泵的工作原理还与泵的结构和工作状态密切相关。
不同类型的水泵（如离心泵、柱塞泵、潜水泵等）其工作原理有所不同，但基本的液体吸入、压力产生和输送过程是相通的。
而水泵的工作状态（如启动、停止、负载变化等）也会影响其工作原理，需要根据实际情况进行调整和控制。
总的来说，水泵的工作原理是基于机械能和流体力学的原理，通过叶轮的旋转产生压力和动能，实现液体的吸入和输送。
同时，液体的压力变化和泵的结构、工作状态也是影响水泵工作原理的重要因素。
只有深入理解水泵的工作原理，才能更好地应用和维护水泵设备，确保其正常运行并发挥最大效益。
通过上述对水泵工作原理的介绍，相信大家对水泵的工作原理有了更深入的了解。
水泵作为一种重要的流体传输设备，在各个领域都发挥着重要作用。
希望本文所介绍的内容能够帮助大家更好地理解和应用水泵设备。
各种泵的工作原理示意图_图文
6. 旋片式真空泵
工作原理：
旋片真空泵主要由泵体、转子、旋片、端盖、 弹簧等组成。在旋片真空泵的腔内偏心地安装一 个转子，转子外圆与泵腔内表面相切（二者有很 小的间隙），转子槽内装有带弹簧的二个旋片。 旋转时，靠离心力和弹簧的张力使旋片顶端与泵 腔的内壁保持接触，转子旋转带动旋片沿旋片真 空泵腔内壁滑动。两个旋片把转子、泵腔和两个 端盖所围成的月牙形空间分隔成A、B、C三部分， 当转子按箭头方向旋转时，与吸气口相通的空间 A 的容积是逐渐增大的，正处于吸气过程。而与 排气口相通的空间C的容积是逐渐缩小的，正处 于排气过程。
工作特点：
输出压力高，液泵最大可达640MPa，气泵最大可 至200MPa；使用范围广，工作介质可为液压油.水及 大部分化学腐蚀性液体，而且可靠性高，免维护寿命 长；输出流量范围广，对所有型号泵仅需较小驱动气 压就能平稳工作，此时获得较小流量，调节驱动进气 量后可获得不同流量；应用灵活，选用不同型号的泵， 可获得不同的压力区域；易于调节，在泵的压力范围 内，调节调节阀从而调节进气压力，输出液压相应相 应得到无极调整；自动保压，无论何种原因造成保压 回路压力下降，将自动启动，补充泄漏压力，保持回 路压力恒定。操作安全，采用气体驱动，无电弧及火 花，可在危险场所使用。
工作特点：
活塞泵的流量是由泵缸直径、活塞行程及活 塞每分钟的往复次数确定的；扬程取决于装置管 路特性，同一台活塞泵流量不变，而扬程可随着 装置管路特性变化。即扬程提高，而流量不变， 只在高压区，流量稍有减少。活塞泵适用于高压、 小流量的场合，特别是流量小于100m3/h，排出压 力大于9.8Mpa时，更显示出它较高的效率和良好 的运行性能。它吸入性能好，能抽吸各种不同介 质、不同粘度的液体。因此，在石油化学工业、 机械制造工业、造纸、食品加工、医药生产等方 面应用很广。低中速活塞泵速度低，可用人力操 作和畜力拖动，适用于农村给水和小型灌溉。
卧式单级管道泵工作原理
卧式单级管道泵工作原理最近在研究卧式单级管道泵的工作原理，发现了一些有趣的东西，今天就来和大家好好聊聊。
你有没有观察过家里的水龙头？当你拧开水龙头，水就顺畅地流出来了，那你想过是什么让水能够有压力流出来呢？这其实和卧式单级管道泵有一点点相似之处。
卧式单级管道泵啊，简单说就是一个把动力转化为让液体流动动力的设备。
想象你拿着一把扇子，扇动的时候就会产生风，扇面就像是泵的叶轮。
那卧式单级管道泵里面有一个叶轮，当电机带动叶轮转动的时候，就像扇子在扇动一样。
叶轮高速旋转，这个时候呢，叶轮中心部分的液体就会因为叶轮的转动而被甩出去。
打个比方吧，就好像你在一个旋转木马的中心，木马开始疯狂旋转，你就会被甩到外面去，这时候中心就会形成一个低压区。
好比那深海里有个漩涡，漩涡中间的压力是很低的，和这道理相似。
那周围的液体呢，因为压力比较高，就会不断地涌进这个低压区。
说到这里，你可能会问，那这些液体是怎么被不断地抽送的呢？这就要说到管道泵的进出口了。
液体进入低压区后，又会被叶轮再次旋转甩出去，顺着管道就流向了出口，这样就完成了抽水或者是泵液的过程。
老实说，我一开始也不明白为什么要强调是单级。
后来我才知道，原来是因为这种泵只有一级叶轮。
我在想啊，那多几级是不是就能让压力更大呢？答案是肯定的。
像一些高楼大厦的供水，如果需要更大的水压，就会使用多级泵。
在实际应用案例中啊，我们日常的小区供水是比较常见的。
在小区的水泵房里，卧式单级管道泵就在默默地工作着，把水从地下水罐或者是市政水管，输送到每一个住户的家里。
还有像工厂里，一些需要短距离输送液体原料的情况，也会用到它。
不过这里也要注意哦，卧式单级管道泵在工作的时候，需要保证叶轮的畅通，不能有杂物堵住，就像你家的下水道被堵了一样，那水流就不畅了。
它的密封也要做好，要是密封不好，液体就会泄漏。
延伸思考一下，如果我们能根据不同的需求，更精准地设计叶轮的大小、转速等参数，那这种泵的效率肯定会大大提高。
管道泵工作原理
管道泵工作原理管道泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。
水泵在工作前，泵体和进水管必须罐满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。
水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。
这样循环不已，就可以实现连续抽水。
在此值得一提的是：离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏(简称“气蚀”)造成设备事故!离心泵的种类很多，分类方法常见的有以下几种方式1按叶轮吸入方式分：单吸式离心泵 双吸式离心泵泵。
2按叶轮数目分：单级离心泵,多级离心泵。
3按叶轮结构分：敞开式叶轮离心泵半开式叶轮离心泵 封闭式叶轮离心泵。
4按工作压力分：低压离心泵 中压离心泵泵 高压离心泵,按安装方式： 立式离心泵，卧式离心泵。
管道泵使用的五大要点：1、试车工作：检查连接件是否松动;用手盘动联轴器使转子转数圈，看机组转动是否灵活，是否有响声和轻重不匀的感觉，以判断泵内有否异物或轴是否弯曲，密封件安装正不正等;检查密封腔内的清洁20号润滑油是否加注1/2腔内空间;泵机组表面是否干净;机组转向空载测试。
2、手动启动：灌泵(第一次)，稍开出口阀，启动电机，压力上升并确认为泵组运转平稳时渐开出口阀至工况要求。
3、运行检查：泵在工频(变频)正常运行时，应定时检查并记录其泵组电流表、电压表、进出口真空表、压力表和流量计等仪表的读数。
机组的振动、噪音、温升等是否正常。
轴封处不应有明显的航油泄漏。
4、正常停车：关闭排出阀，使泵轻载，停转电机。
5、紧急停车状况：⑴泵电机工作电流表指示异常(过分偏大或变得很少);泵系统发出不正常的响声。
⑵泵进口真空压力表、出口压力表指示异常，泵体震动较大并发出异声，性能严重下降。
⑶泵电机产生异味、轴封处漏出航空油料、轴承温度超过75度等。
水泵的分类与工作原理
与背叶片（或副叶轮）配套的停车密封装置中较多采用填料密封。 动力密封性能可靠，价格便宜，维护方便，适用于输送含有固体颗粒 较多的介质。缺点：功率损失较机械密封大，切其停车密封装置的寿命较短。
精选ppt
16
2.离心泵型号的确定
（1）额定流量和扬程的确定
额定流量一般直接采用最大流量，如缺少最大流量值时，取正常 流量的1. 1 ～1.5倍。额定扬程一般取装置所需扬程的1.05 ～1.1倍。对黏 度＞20mm2/s或含固体颗粒的介质，需换算成输送清水时的额定流量和扬 程，再进行以下工作。
（2）查系列型图谱
1.容积式泵型号的确定 （1）工艺要求的额定流量Q和额定出口压力P的确定 额定流量Q一般直接采用最大流量，如缺少最大流量值时，取正常流 量的1. 1 ～1.5倍。额定出口压力P指泵出口可能出现的最大压力值。 （2）查容积泵样本或技术资料给出的流量[Q]和压力[P] 流量[Q]指容积式泵输出的最大流量。可通过旁路调节和改变行程等方 法达到工艺要求的流量。压力[P]指容积式泵允许的注意大出口压力。 （3）选型依据 符合以下条件者即为初步确定的泵型号。 流量Q≤ [Q]，且Q愈接近[Q]愈合理；压力P ≤[P]，且P愈接近[P]愈合 理； （4）校核泵的汽蚀余量NPSHr＜装置汽蚀余量NPSHa，如不合乎此要 求，需降低泵的安装高度，以提高NPSHa值；或向泵厂家提出要求，以降低 NPSHr值；或同时采用上述两方法，最终使NPSHr＜NPSHa —安全余量S。 当符合以上条件泵不止一种时，应综合考虑选择效率高、价格低廉和 可靠性高的泵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道泵模型的特点与工作原理介绍
管道泵模型是什么?根据资料，管道泵是单吸单级或多级离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口口径相同，仿似一段管道，可安装在管道的任何位置故取名为管道泵(又名增压泵)。
管道泵模型之参数
用于沼气管道压力低，用来增压沼气压力，用于沼气输送，增压等用途。
流量为0.3立方/min-90立方/min 不同压力可选。
管道泵工作电压(V)：220V、380v
管道泵频率(Hz)：50
管道泵功率(W)：0.75kw-110kw
管道泵最大压力：7.8kpa--78kpa
管道泵流量(立方米/min)：0.3-90(可根据不同需要选择不同流量及压力)
管道泵模型之特点
专门针对沼气而设计的管道泵。
它可以改善沼气压力不足的现象，使沼气燃烧更充分，火力更大。
由于泵的负压作用，使沼气池的产气更充分，它广泛用于各类沼气池和远距离输送沼气。
可以用于沼气燃烧压力低，输送管道压力低等场所。
管道泵与其它泵的区别如下：
气密性好：从进气到出气口进行严格的气密性检测，不漏气。
流量大，从0.3立方米/min 到90立方米/min.可以根据需要选择不同的机型。
寿命长：气路和电路严格分开，不会因气体富含水气而影响电气寿命，
维修性好：用简单工具和配件就能自己维修。
防爆电机
压力流量在一定范围内可以调节
管道泵模型之原理
管道泵利用两个转子相互挤压的功能，将低压沼气输送出去，在在挤压的过程中产生高压压力。
