课程设计令狐文艳课程名称传感器原理及工程应用专业班级测控技术与仪器姓名朱广申学号201302051021齐鲁工业大学课程设计专用纸成绩课程名称传感器原理及工程应用指导教师孙凯院（系）电气学院专业班级测控13-1学生姓名朱广申学号 201302051021 设计日期 2016.3.3课程设计题目自动门控系统设计摘要随着电子技术的发展，可编程控制器（以下简称PLC）不断更新、发展，PLC控制是自动控制中最常见控制方式之一，自动门就是自动控制应用的一典型例子，由于可编程控制器具有很好的处理自动门的开关控制及良好的稳定性，而且可以很简单的改变控制的方式，因此，自动门的生产商家很多都运用PLC来做门的控制器。
目前自动门在日常生活中运用越来越广泛。
关键词：PLC，变频器，驱动装置，感应器。
目录摘要1引言41. 概述51.1 国内外自动门发展现状51.2 本课题研究的内容61.3 本课题研究的目的和意义62. 自动门控制系统总体方案设计72.1 自动门的功能需求分析72.2 系统设计的基本步骤82.3 自动门技术参数的确定92.4自动门的机械传动机构设计103. 自动门硬件系统的设计113.1 控制系统结构设计113.2 可编程控制器(PLC)的选型123.2.1 PLC概述123.2.2可编程控制器（PLC）的选型123.3 驱动装置的选型153.4 变频器的选型163.4.1 变频器原理163.4.2 变频器的选型163.4.3 变频器的参数设定173.5 感应开关的选型193.6 自动门系统I/O分配表193.7 控制系统的电气接线203.8结束语3.9参考文献齐鲁工业大学课程设计专用纸（附页）引言在经济飞速发展的中国，高楼耸立的大都市里的大厦、宾馆、酒店、银行、商场、写字楼，自动门已经是随处可见。
自动门的工作方式是通过自动门内外两侧的感应开关来感应人的出入，当人走近自动门时，感应开关感应到人的存在，给控制器一个开门信号，控制器通过驱动装置将门打开。
智能饮水机嵌入式控制系统设计
智能饮水机嵌入式控制系统设计发表时间：2019-08-30T16:55:30.463Z 来源：《基层建设》2019年第16期作者：胡承欢[导读] 摘要：文章主要针对家用饮水机为例，设计了一套基于嵌入式的智能饮水机控制系统。
美的饮水机制造有限公司广东佛山 528000摘要：文章主要针对家用饮水机为例，设计了一套基于嵌入式的智能饮水机控制系统。
系统以STM32单片机为控制核心，采用FreeRTOS实时操作系统及STemWin图形界面系统，并配备水质监测模块和无线通讯模块等，用户可通过本系统监测到饮水机的工作情况和水质水量情况，并可通过手机APP对饮水机进行远程监测和控制，具有操作便捷、稳定性好、健康节能的特点。
关键词：嵌入式系统；STM32；饮水机；STemWin1.系统功能本系统由STM32单片机、LED灯、继电器、水量传感器、水质检测系列传感器、LCD屏以及WiFi模块组成，饮水机具备状态显示、温度监控、水质水量监测、无水断电、加热控制、远程监控与控制等功能。
系统采用LCD触摸屏控制及智能手机APP控制两套模块，饮水机上配备的LCD触摸屏不仅可实时显示饮水机的工作状态、水温、剩余水量、饮用水的Tds（溶解性固体总量）值，还可通过触摸LCD屏控制加热，大大改善了体验感。
2.系统硬件设计2.1STM32单片机单片机是整个控制系统的核心，具有极其重要的作用。
由于本设计采用了实时操作系统及图形界面系统，因此所选单片机必须具有存储容量大、性能强的特点。
综合比较之下，本设计采用STM32F407单片机。
STM32F407单片机由意法半导体开发，采用Cortex-M4为内核的高性能32位微控制器，拥有1M的内部FLASH、192KB的内部SRAM以及丰富的内部外设，符合本设计对单片机的要求。
2.2WiFi模块WiFi模块负责把饮水机的状态信息发送给手机，并把手机发过来的信息传递给单片机。
国内外WiFi芯片生产厂商很多，芯片性能越来越好。
基于STM32单片机的智能家居系统设计之令狐文艳创作
单片机课程设计报告令狐文艳基于STM32单片机的智能家居系统设计姓名：sssssssssbbbbbbbb班级：333334444学号：xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx指导老师：yyyyyyyyy日期：2012.05.27～2012.06.07华南农业大学工程学院摘要目前市场上针对普通家庭的智能防盗、防火等产品很多，但基于远程报警系统的智能家居产品价格不菲。
本次设计的基于STM32的智能家居报警系统实用性非常强，设计成本低廉，非常适合普通家庭使用,而且随时可以升级。
本产品采用的是以意法半导体公司生产的单片机STM32F103RBT6作为主控芯片，AT24C02作为静态存储芯片，4*4 薄膜键盘和红外热式感应作为探测器，GSM 和扬声器的家庭报警模块。
随着信息技术的发展，实现家居的信息化、网络化，是当前智能家居系统发展的新趋势。
本设计将通信技术与防盗系统紧密结合，为一款便敏小巧，低成本，适合普通室内报警的智能报警系统。
本系统通过传感器获取室内人员信息，并将信号发送到单片机微处理器。
系统收到报警信息后通过辨认密码的方式确定目标身份，并通过蜂鸣器报警的方式警示入侵者。
另外，系统配备具手机通信功能的GSM模块，能将室内安全状况第一时间发送至用户手机终端。
不仅大大提高系统安全性及智能性，也方便用户的使用。
经测试，本系统稳定可靠，同时具有友好的人机界面，为用户提供安全服务的同时，实现系统智能化管理。
关键字：智能报警存储器传感器 GSM目录1 方案比较与选择 (1)1.1 方案一：采用数字电路控制 (1)1.2 方案二：采用双音多频电路与语音电路相结合的控制方案 (1)1.3 方案三：采用以STM32单片机为核心的控制方案 (2)2 主要元器件介绍 (3)2.1 主芯片—STM32 (3)2.2 显示屏--OLCD12864 (4)2.3 外部存储芯片--AT24C02 (5)3 模块分析 (7)3.1 STM32控制模块 (7)3.2 密码锁键盘输入及存储模块 (7)3.3人体热释感应模块 (7)3.4显示模块 (7)3.5报警模块 (7)4 硬件组成部分 (8)4.1 硬件组成部分 (8)4.2 仿真分析 (11)5 电路板的制作，焊接，调试 (13)5.1电路板制作 (13)5.2电路板焊接 (14)5.3电路板调试 (14)6 讨论及进一步研究和建议 (15)7 课程设计心得 (16)附录 (17)参考文献 (34)1、方案的比较与选择1.1 方案一：由数字电路搭建的智能家居安全系统，用以双JK触发器构成的数字逻辑电路作为密码控制系统的核心控制，共设了9个数字输入键，还有确认键和取消键等。
AT89C51单片机温度控制系统之令狐文艳创作

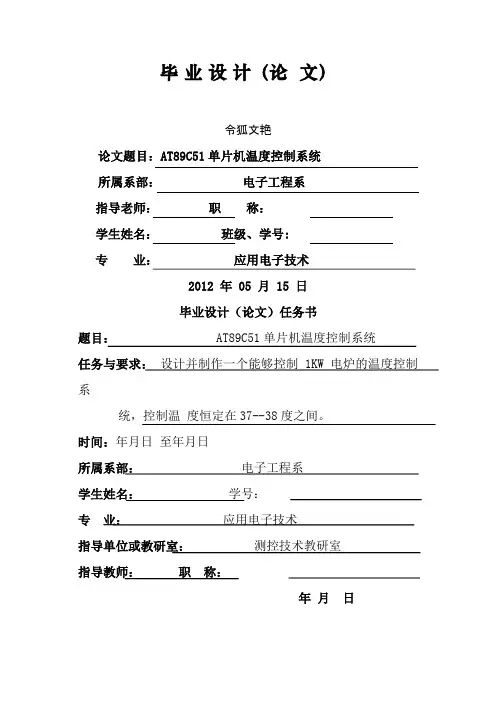

毕业设计（论文）令狐文艳论文题目：AT89C51单片机温度控制系统所属系部：电子工程系指导老师：职称：学生姓名：班级、学号:专业：应用电子技术2012 年 05 月 15 日毕业设计（论文）任务书题目：AT89C51单片机温度控制系统任务与要求：设计并制作一个能够控制1KW电炉的温度控制系统，控制温度恒定在37--38度之间。
时间：年月日至年月日所属系部：电子工程系学生姓名：学号：专业：应用电子技术指导单位或教研室：测控技术教研室指导教师：职称：年月日摘要本设计是以一个1KW电炉为控制对象，以AT89C51为控制系统核心，通过单片机系统设计实现对保电炉温度的显示和控制功能。
本温度控制系统是一个闭环反馈调节系统，由温度传感器DS18B20对保炉内温度进行检测，经过调理电路得到合适的电压信号。
经A/D转换芯片得到相应的温度值，将所得的温度值与设定温度值相比较得到偏差。
通过对偏差信号的处理获得控制信号，去调节加热器的通断，从而实现对保温箱温度的显示和控制。
本文主要介绍了电炉温度控制系统的工作原理和设计方法，论文主要由三部分构成。
①系统整体方案设计。
②硬件设计，主要包括温度检测电路、A/D转换电路、显示电路、键盘设计和控制电路。
③系统软件设计，软件的设计采用模块化设计，主要包括A/D转换模块、显示模块等。
关键词：单片机传感器温度控制目录绪论1第一章温度控制系统设计和思路21.1温度控制系统设计思路21.2 系统框图2第二章 AT89C51单片机32.1 AT89C51单片机的简介32.2 AT89C51单片机的主要特性32.3 AT89C51单片机管脚说明4第三章温度控制的硬件设备63.1温度传感器简介63.2 DS18B20工作原理73.3 DS18B20使用中注意事项8第四章系统硬件设计94.1温度采集电路94.2 数码管温度显示电路94.2.1 数码管的分类94.2.2 数码管的驱动方式10令狐文艳4.2.3 恒流驱动与非恒流驱动对数码管的影响114.3 单片机接口电路124.3.1 P0口的上拉电阻原理124.3.2 上拉电阻的选择144.4 单片机电源及下载线电路144.5 温度控制电路15第五章温度控制的软件设计175.1 数码管动态显示175.2 DS18B20初始化175.3 系统流程图19谢辞20参考文献21附录22绪论温度控制，在工业自动化控制中占有非常重要的地位。
毕业论文智能饮水机控制系统
摘要随着计算机技术的发展，单片机技术已成为计算机技术中的一个独特的分支，单片机的应用领域也越来越广泛，特别是在工业控制和仪器仪表智能化中扮演着极其重要的角色。
过去经常采用模拟电路、数字电路实现的电路系统，现在相当大一部分可以用单片机予以实现，传统的电路设计方法已演变成软件和硬件相结合的设计方法。
在实际应用中，单片机经常要与各种传感器相结合组成一定的应用系统，以实现系统的自动检测与控制。
本文所设计的智能饮水机就是单片机结合传感器的一个简单应用。
该系统设计综合单片机以及电子技术理论，从生活实际出发，完善了饮水机的功能。
设计方案中，主要采用数字温度传感器DS18B20组成测温系统作为检测单元，并运用了AT89C52作为主机单元、 X5045EEPROM作为存储单元、HD7279芯片来管理键盘和显示器。
整个设计系统实现三个功能，即加热、对温度上下限的控制和定时加热。
与传统的饮水机相比，由于采用了自动检测和控制的电子设计技术，可较好地实现对水温的测量和控制，具有较广泛的应用前景。
【关键词】温度采集 89C52 X5045 HD7279AbstractWith the development of computer technology, single-chip technology has become the computer technology in a unique branch, SCM applications are increasingly widespread, especially in the industrial control and instrumentation play an extremely intelligent important role. to achieve automatic control of a system to detect sensors often need to control the volume of industrial production in the modern automated production processes in particular, the use sensors to monitor and control the production process parameters, which makes the application of sensors is the extensive, it is no exaggeration to say that almost every project a modern, can not be separated from a variety of sensors. In this paper, drinking fountains designed by the smart sensor is the single-chip combination of a simple application.The system is an integrated single-chip design, as well as the theory of electronic technology, from the reality of life, improve the function of the drinking fountains. Design, mainly composed of digital temperature sensor 18b20 detection unit as a temperature measurement system and the use of the 89C52, x5045, hd7279, clock chips, such as 1302 integrated device. The design system of three functions, namely, heating the upper and lower limits of temperature control and heating time to time. Compared with the conventional drinking fountains, as a result of the use of the automatic detection and control of electronic design technologies to achieve better temperature measurement and control, with a wider range of applications.【Key Words】Temperature acquisition；89C52；X5045；HD7279目录1 绪论 ........................................................................... 错误!未定义书签。
智能饮水机控制系统设计毕业论文

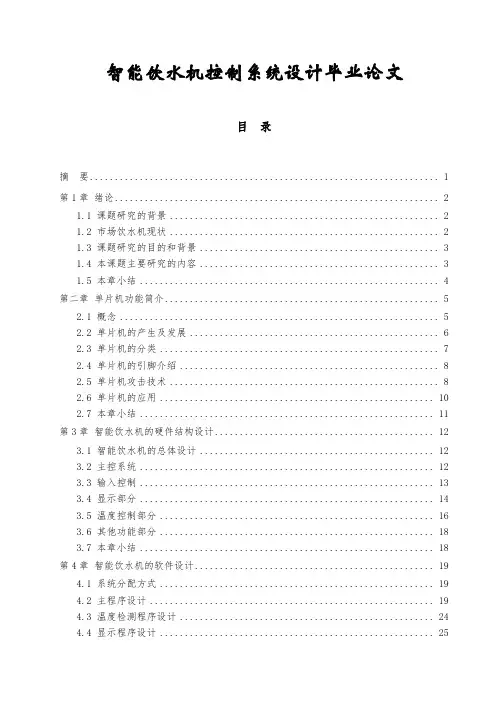

智能饮水机控制系统设计毕业论文目录摘要 (1)第1章绪论 (2)1.1 课题研究的背景 (2)1.2 市场饮水机现状 (2)1.3 课题研究的目的和背景 (3)1.4 本课题主要研究的内容 (3)1.5 本章小结 (4)第二章单片机功能简介 (5)2.1 概念 (5)2.2 单片机的产生及发展 (6)2.3 单片机的分类 (7)2.4 单片机的引脚介绍 (8)2.5 单片机攻击技术 (8)2.6 单片机的应用 (10)2.7 本章小结 (11)第3章智能饮水机的硬件结构设计 (12)3.1 智能饮水机的总体设计 (12)3.2 主控系统 (12)3.3 输入控制 (13)3.4 显示部分 (14)3.5 温度控制部分 (16)3.6 其他功能部分 (18)3.7 本章小结 (18)第4章智能饮水机的软件设计 (19)4.1 系统分配方式 (19)4.2 主程序设计 (19)4.3 温度检测程序设计 (24)4.4 显示程序设计 (25)4.5 中断程序服务 (26)4.6 其他相关程序 (27)4.7 本章小结 (27)第5章调试及性能分析 (28)5.1 硬件调试 (28)5.2 软件调试 (28)5.3 性能分析 (28)5.4 本章小结 (29)结论 (30)致谢 (31)参考文献 (31)附录1 (33)附录2 (34)附录3 (35)摘要目前,大多数家庭使用的饮水机只有一些基本的功能(加热、恒温)。
然而，随着人们物质生活的不断提高，对饮水机的性能要求也不断提高。
为了满足人们对饮水机的性能要求，本课题研究智能饮水机，它主要功能是100%沸腾，以65°为恒温底线95°为恒温上线之间的任意整数为恒温值。
定时关机、过热保护防干功能等。
本课题的控制核心采用单片机，单片机内集成了中央处理器（CPU）、存储器、输入和输出接口、振荡电路、计数器等电路的一块集成电路，而且具有体积小、功能强、成本低、功耗小等优点。
饮水机温度控制的系统设计与仿真_毕业设计 推荐
饮水机温度控制的系统设计与仿真摘要本文设计并实现了一种饮水机温度控制系统。
其硬件系统以AT89C52单片机为核心，用温度传感器DS18B20实现温度控制，用液晶屏显示实时温度、时间与预设温度，制作数字温度计，并可实现温度预警控制。
单片机系统的软件设计采用C语言进行编程，应用软件采用KEIL和PROTEUS仿真软件模拟实现控制过程。
该饮水机控制系统是基于单片机的计算机检测技术的软硬件开发的一种应用，不仅可以创造良好的经济效益，还可优化饮水机温度控制系统。
关键词：AT89C52单片机；DS18B20；温度控制The Design and Simulation of Drinking Machine Temperature Control SystemABSTRACTThis paper introduces a water dispenser temperature control system.This system hardware design takes AT89C52 as a core ,and realizes the temperature control with temperature sensor DS18B20.The actual temperature and the preinstall temperature are displayed with the LCD, the simple intelligent temperature control system digit thermometer is manufactured ,and may realize the temperature early warning control.The software programming uses c language to carry on the programming.The application software uses KEIL and the PROTEUS simulation software realizing the controlled process.The water dispenser control system is based on an application of the single chip computer hardware and software development of detection technology can not only create a good economic benefits ,but also optimize the fountains temperature control system.Key word :the microcontroller AT89C52 ;DS18B20;temperature control.目录1 绪论 (1)1.1 课题来源 (1)1.2课题发展现状及意义 (1)1.3本文设计思路 (2)1.4本文结构 (2)2系统的硬件设计 (3)2.1 系统工作原理与功能 (3)2.2硬件系统组成及各模块介绍 (3)3系统的软件设计 (10)3.1软件总体设计思路 (10)3.2主程序软件设计 (11)3.3键盘子程序软件设计 (12)3.4报警子程序软件设计 (13)3.5显示子程序软件设计 (14)4系统软件仿真 (15)4.1 Protues介绍 (15)4.2 Keil uVision4调试软件 (16)4.3 Proteus ISIS的仿真步骤与结果 (18)总结 (20)参考文献 (21)附录 (22)致谢 (28)饮水机温度控制系统的设计与仿真1 绪论1.1 课题来源目前市场大部分饮水机采用了热敏电阻进行温度控制，饮水机从室温把水加热到沸腾，开关断开；之后温度下降，当温度下降到一定时，温控开关闭合，然后继续加热到沸腾，周而复始。
智能饮水机控制系统-毕业设计(教学参考)
智能饮水机控制系统学生：XXX 指导教师：XXX内容摘要：该系统设计综合电子技术理论，从生活实际出发，完善了饮水机的功能。
设计方案中，主要采用AD590和光敏三极管作为检测单元，并运用了MC14433、74LS160等集成器件。
整个设计系统实现两个功能，即测温数显和加热次数自动控制，包括检测、A/D转换（计数）、译码选通、继电器控制等电路模块单元。
与传统的饮水机相比，由于采用了自动检测和控制的电子设计技术，可较好地实现对水温和水质的测量和控制，具有较广泛的应用前景。
关键词：检测单元温度传感器AD590 自动控制继电器Intelligent water machine control systemAbstract: The system of design integrated electronic technology theory, from the actual conditions of life, improving the function of the drinking fountains. The Design project with the main use ofAD590 and phototransistor as a test unit has still used theMC14433, 74LS160, such as integrated device. The whole design system tries to achieve two functions, namely, digital temperature measurement and automatic control of the number of heating, including detection, A / D converter (Count), decoding strobe, relay control such circuit modules. Compared with the traditional drinking fountains, the use of automatic detection and control of electronic design technology, can better achieve the right temperature and water quality measurement and control, with a wider range of applications.Keywords: Detection Unit Temperature Sensor AD590 Automatic Control Rela目录前言 (1)1 总体设计方案 (2)1.1设计方案一 (2)1.1.1 方案一方框图 (2)1.1.2 方案论证 (2)1.2设计方案二 (3)1.2.1方案二方框图 (3)1.2.2 方案论证 (3)1.3方案比较与选择 (3)2 单元模块设计 (4)2.1直流稳压源电路 (4)2.2温度检测电路 (5)2.3A/D转换及显示电路 (6)2.4光敏检测及计数电路 (8)2.4.1 光敏三极管感应电路 (8)2.4.2 计数及继电器控制电路 (9)3 特殊器件介绍 (10)3.1双积分型A/D转换器MC14433 (10)3.2温度传感器AD590 (12)3.3电磁继电器 (13)3.4计数器74LS161 (14)4 系统调试 (15)5 系统功能、指标参数 (16)6 结束语 (16)参考文献 (18)智能饮水机控制系统前言饮水机存在于现代每个家庭生活中，但是目前大部分的饮水机功能仅限于烧水功能，对现代人来说，功能还是不完善或者说存在一定的缺陷，比如对水温没有显示装置，对加热次数没有合理控制等，这些都与对健康水质的追求相矛盾。
