第五章光电缆线路施工
光缆线路施工组织设计
光缆线路施工组织设计 The document was finally revised on 2021施工组织计划一、编制依据1、中国联通辽宁分公司通信工程施工标准。
2、采用《本地网通信线路工程验收规范》3、中国联通线路架设工程辅助吊线，防雷防护地线，大小预留施工图。
二、编制原则1、认真组织，精心施工，确保安全质量及工期目标的实现2、树立“质量第一”的思想，坚持“三检制”抓好各工序检查，保证工程质量。
3、以把组织管理、控制、协调有机结合。
4、标准化管理为基础，现代科技为先导，控制关键工序，确保工程按期或提前完成。
三、工程概况工程内容：光缆线路架设四、质量安全目标1、质量方针：坚持标准、依托科技、严格管理、信守承诺、奉献优良建筑产品；在施工中严格按照国家和敢邮电部的行业标准和施工规范施工管理，实施“科技兴处”战略，注重科技人才培养和积极性的发挥，推行ISO9002标准，不断改进、完善质量体系，加强质量管理，信守合同，注重信誉，为顾客提供合格、优良的建筑产品。
2、工程质量总目标：（1）依靠科技，强化项目管理，增强质量意识，建设精品工程。
（2）杜绝质量重大事故，单位工程一次交验合格率100%，优良率高于95%。
3、工程安全总目标：杜绝火灾、爆炸、施工伤亡事故五、施工部署针对该段工程特点，本着有利于管理，责任明确，统一组织，协调的配合的原则，我公司拟实行项目法施工管理，组建项目部，在公司指导下由项目部全面负责工程施工。
1、物力资源2、基地设置项目部依据工程进度选择住地，要经常搬迁，以方便施工和节约成本为原则。
六、主要施工程序及工程技术要求1、施工准备（1）若接到通知或施工技术文件，我公司将组织有关人员进一步深入现场调查，做到心中有数，措施有力。
（2）施工技术文件的审核：由项目经理部技术主管负责，及时发现问题与建设单位、设计单位联系解决。
审核项目：技术文件的完整性；组成的内容是否符合规定；设计图是否与合同规定相符、与施工现场是否一致（3）有针对性进行技术文件学习、交底、培训、以及安全教育。
光缆线路施工规范文
光缆线路施工规范文一、引言光缆线路的施工是保障通信网络运行的重要环节。
为了确保光缆线路的质量，减少故障率，提高网络的可靠性和稳定性，制定本施工规范文。
二、施工前准备工作1. 在施工地点周边进行现场勘测，确认线路的敷设路径和施工条件。
2. 制定详细施工方案，包括线路敷设方式、设备材料采购等。
3. 要求施工人员熟悉并遵守相关技术标准，如光缆敷设标准、光缆连接标准等。
三、光缆线路敷设1. 光缆线路敷设应遵循“直线优先、曲线次之、弯曲最少”的原则。
2. 光缆线路敷设时，应保持光缆的张力适中，避免过度绷紧或过度松弛。
3. 光缆的钢丝护套应能承受外力，不得被过度拉伸或损坏。
四、光缆连接1. 光缆连接前，应仔细检查光缆的断面，确保其完整无损。
2. 光缆连接时，应使用专用设备和工具，严禁使用锤击等粗暴的方式。
3. 光缆连接处应保持清洁，防止灰尘、油脂等杂质进入。
4. 光缆连接后，应进行充分的测试和检查，确保连接质量良好。
五、光缆保护和维护1. 光缆应设置合适的保护措施，如防护管、护套等，避免受到外界物体的损害。
2. 光缆线路应定期检查，发现问题及时修复，确保线路畅通无阻。
3. 光缆线路敷设在施工过程中，应随时注意周围环境的变化，及时进行调整或修复。
六、施工后验收1. 施工完成后，应进行光缆线路的验收工作，确保线路质量符合要求。
2. 光缆线路验收时，应进行充分的测试和检查，确保线路的性能和传输质量达标。
七、施工安全注意事项1. 施工人员必须佩戴必要的个人防护装备，遵守安全操作规程。
2. 施工现场应设置明显的警示标识，避免他人误入施工区域。
3. 施工人员应定期进行安全培训，增强安全意识。
八、总结本施工规范文旨在确保光缆线路施工的规范、安全和高质量，以提高通信网络的稳定性和可靠性。
各施工单位在施工过程中应严格遵循本规范文，确保施工质量达标，保障通信网络的正常运行。
光缆线路工程施工规范
光缆线路工程施工规范光缆线路工程施工技术要求光缆线路施工要求一、杆路部分1、埋深要求在杆路工程中应合理分配电杆，终端杆及角杆应选择粗电杆.2、直线路由的电杆位置应在线路路由的中心线上,电杆中心线与路由中心线的左右偏差应不大于50mm，电杆本身应上、下垂直.终端杆竖直后应向拉线侧倾斜100—200 mm。
角杆的内移:木杆内移200—400 mm；水泥杆内移100-200 mm。
3、拉线:（1）采用镀锌钢绞线，拉线程式要大于吊线程式一个规格。
水泥杆拉线应加装绝缘子（即隔电子)，隔电子距地面的垂直距离应在2米以上。
人行道上的拉线采用红白相间的拉线保护管保护。
（2）油木杆的拉线不须加装绝缘子，但必须与吊线(包括护杆条、板）严格隔离。
城市中人行道上的拉线采用红白相间的拉线保护管保护。
（3）拉撑设备距高比应符合技术规定:拉线距高比为1，不得小于0。
75；撑杆距高比为0。
6，不得小于0.5。
（4）拉线上把的扎固要求采用另缠法或夹板法,不允许采用卡固法。
其中另缠法的规格见下表.（5）拉线中把的扎固要求采用另缠法，不得采用夹固法。
拉线中把另缠（7）拉线地锚出土长度应大于300 mm小于650mm，即拉线衬环到地面的位置为大于300 mm小于650mm.(8）出土要求①拉线下把实际出土点与正确出土点之间的偏差不大于50mm。
②拉线地锚不得偏斜，地锚的拉线盘应与拉线垂直。
③埋没拉线下把的出土斜槽应与拉线上把成直线,不得有扛、顶现象。
4、地线与避雷线（1）地线:①农话杆路中超过2公里的直线路由部分，每500米做一次地线；②交接箱必须做地线，地阻要达到设计要求.(应小于10欧姆以下）③水泥杆的地线应从杆中孔洞中接入地下；油木杆采用外侧钉固入地，自地面上2米以上处,每隔50cm钉固一次，自2米以下处内应按25-30cm的间隔钉固。
④杆路穿越380V及以上的电力线时，对应杆档两端必须作直埋式地线.（2）避雷线：在跨越10KV以上高压线时，两侧电杆必须做避雷线.5、吊线：（1)吊线地阻要达到设计要求。
光缆线路工程施工程序规范
光缆线路工程施工程序规范第一章总则第一条为保证光缆线路工程施工质量和安全，依据相关法规和标准，制定本规范。
第二条本规范适用于光缆线路工程的施工项目。
第三条光缆线路工程施工应遵守相关法规和标准，严格按照工程设计图纸和施工方案进行施工。
第四条光缆线路工程施工应具备相应的资质和技术能力，严格遵守相关规定，保证工程质量和安全。
第二章施工前准备工作第五条施工前，应对工程现场进行全面勘察，了解地形、地貌、地质等情况，制定合理的施工方案。
第六条施工前，应对施工人员进行培训，确保施工人员具备相关技术和安全知识。
第七条施工前，应对施工设备和材料进行检查，保证施工设备完好，材料符合要求。
第八条施工前，应制定施工计划和施工进度表，合理安排施工流程。
第九条施工前，应与相关部门协商，确定通讯线路走向，避免干扰其他线路和设施。
第三章施工工作流程第十条施工过程中应严格按照设计图纸和施工方案进行施工，不能擅自更改。
第十一条光缆线路的铺设应按照规定的深度和方式进行铺设，不能泄露或破坏光缆。
第十二条光缆线路的连接应按照规定的方式进行连接，确保连接牢固可靠。
第十三条光缆线路的接地应按照规定的方式进行接地，确保接地良好。
第十四条施工过程中应定期检查工程质量和安全，及时发现和解决问题。
第十五条施工过程中应严格遵守安全规定，保证施工人员和设备安全。
第十六条施工结束后，应进行工程验收，确保工程质量符合要求。
第四章施工质量和安全管理第十七条施工现场应设置警示标识，提醒施工人员注意安全。
第十八条施工现场应保持整洁，做好环境保护工作。
第十九条施工现场应遵守相关规定，佩戴个人防护用品，确保施工人员安全。
第二十条施工现场应设置安全防护设施，确保施工人员和设备安全。
第二十一条施工质量管理人员应进行工程质量监督和检查，及时发现和解决质量问题。
第五章施工完工及验收第二十二条施工完工后，应进行工程验收，由相关部门进行验收合格后方可投入使用。
第二十三条施工完工后，应编制施工记录和质量报告，存档备查。

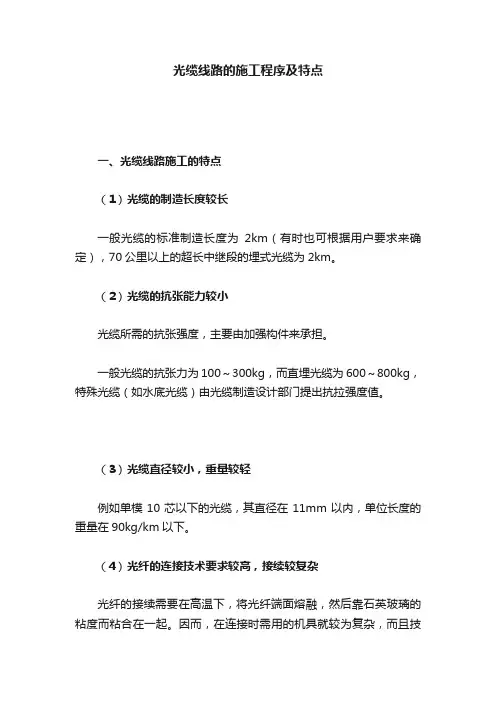

光缆线路的施工程序及特点
光缆线路的施工程序及特点一、光缆线路施工的特点（1）光缆的制造长度较长一般光缆的标准制造长度为2km（有时也可根据用户要求来确定），70公里以上的超长中继段的埋式光缆为2km。
（2）光缆的抗张能力较小光缆所需的抗张强度，主要由加强构件来承担。
一般光缆的抗张力为100～300kg，而直埋光缆为600～800kg，特殊光缆（如水底光缆）由光缆制造设计部门提出抗拉强度值。
（3）光缆直径较小，重量较轻例如单模10芯以下的光缆，其直径在11mm以内，单位长度的重量在90kg/km以下。
（4）光纤的连接技术要求较高，接续较复杂光纤的接续需要在高温下，将光纤端面熔融，然后靠石英玻璃的粘度而粘合在一起。
因而，在连接时需用的机具就较为复杂，而且技术要求也比电缆高。
二、光缆线路的施工1、光缆线路的施工范围光缆线路工程是光缆通信工程的一个重要组成部分。
它与传输设备安装工程的划分，是以光纤分配架（ODF）或光纤分配盘（ODP）为分界线，其外侧为光缆线路部分，即由本局光纤分配架或光纤分配盘连接器（或中继器上连接器）至对方局光纤分配架或光纤分配盘（或中继器上连接器）之间。
光缆线路工程施工范围示意图光缆线路施工又分为以下集中情况：（1）外线部分光缆线路外线部分的施工内容主要包括光缆的敷设、光缆敷设后各种保护措施的实施以及光缆的接续。
（2）无人站部分无人站部分的施工内容主要包括无人中继器机箱的安装和光缆的引入、光缆成端、光缆内全部光纤与中继器上连接器尾纤的接续以及铜导线和加强芯的连接。
（3）局内部分①局内光缆的布放。
②光缆全部光纤与终端机房、有人中继站机房内光纤分配架或光纤分配盘或中继器上连接器尾纤的接续、铜导线、加强芯、保护地等终端连接。
③中继段光电指标的竣工测试。
2、光缆线路的施工程序一般光缆线路的施工程序如下图所示，主要划分为准备、敷设、接续、测试和竣工验收五个阶段。
①光缆的单盘检验：检查光缆的外观、光纤的有关特性及信号线等。
光缆线路工程施工程序
光缆线路工程施工程序光缆线路工程是通信网络建设的重要组成部分，其施工质量直接影响到通信网络的稳定性和传输速率。
光缆线路工程施工程序分为以下几个阶段：一、前期准备阶段1. 工程勘察：对光缆线路路由进行实地勘察，了解地形地貌、交通状况、电缆走向、管道分布等情况，为工程设计提供基础数据。
2. 工程设计：根据勘察结果，进行光缆线路工程的设计，包括路由规划、光缆选型、设备配置、工程预算等。
3. 手续办理：完成光缆线路工程的立项、规划许可、施工许可等相关手续。
4. 物资准备：采购光缆、金具、设备等施工材料，确保施工顺利进行。
二、施工准备阶段1. 现场准备：清理光缆线路路由上的障碍物，挖掘埋设光缆的沟槽，准备施工所需的设备、材料等。
2. 技术交底：对施工人员进行技术培训，明确施工要求、施工工艺、安全注意事项等。
3. 施工方案制定：根据工程设计要求，制定光缆线路施工方案，包括施工进度、施工方法、质量控制等。
三、光缆线路施工阶段1. 光缆敷设：按照施工方案，采用适当的方法进行光缆敷设，包括架空、直埋、管道等。
2. 光缆接头处理：在光缆敷设过程中，对光缆接头进行处理，确保接头质量符合要求。
3. 光缆金具安装：安装光缆金具，包括挂点、吊线、悬垂等，保证光缆的稳定性和安全性。
4. 设备安装：安装光缆接头盒、光缆分纤箱等设备，确保设备安装牢固、接线正确。
5. 光纤测试：对敷设完毕的光缆进行光纤测试，确保光缆传输性能符合要求。
四、竣工验收阶段1. 工程验收：施工完成后，组织验收人员对光缆线路工程进行验收，包括工程质量、工程进度、安全文明施工等。
2. 资料归档：将施工过程中的相关资料整理归档，以备日后查询。
3. 工程移交：将验收合格的光缆线路工程移交给运维部门，进行日常维护和管理。
五、后期维护阶段1. 运维管理：对光缆线路进行日常巡检、维护，及时发现并处理问题，确保通信网络的正常运行。
2. 故障处理：发生光缆故障时，及时进行抢修，恢复通信网络的正常运行。
光缆线路施工
光缆线路施工技术交底1.技术交底范围：xxx通信光电缆线路施工。
2.设计情况：按设计图纸和文件进行施工3.施工准备：作业准备内业技术准备)组织技术人员认真进行图纸审核，熟悉施工规范和验收标准，认真学习实施性施工组织设计；辨识危险源及危险因素，制定安全保证措施，提出应急预案；对全体施工人员进行技术交底和安全培训，考试合格后上岗。
外业技术准备(1) 调查径路上既有缆线及设施，编制防护措施；与相关单位签订安全配合协议；收集作业中所涉及的各种外部技术数据；进行现场调查，建立临时设施，满足施工人员进场生活、办公需要。
(2) 依据设计文件，综合工程现场实际情况，编制物资申请计划，根据计划进行备料。
(3) 检验所用仪器、仪表应经计量检验，并在计量检验有效期内使用。
材料要求(1) 各种原材料要符合设计要求。
(2) 用于光缆防护的钢管、水泥槽、角钢和子管都必须准备充足，且经过检验合格。
、(3) 用于水泥包封的水泥必须有产品合格证，石、沙和沥青浆都应检验合格。
(4) 工程取土必须有相应的环境保护措施。
(5) 光缆接头盒应为正式厂家的合格产品，密封性能良好。
(6) 光缆各项指标符合设计要求和相关技术标准的规定。
(7) 水泥电杆、水泥管块等应符合设计要求并检验合格。
人员配置应结合工程量大小和现场实际情况进行编制，同时应满足资源配置标准化的要求。
下表仅作为参考：通信光缆施工作业人员配备表通—001其中负责人、技术主管、技术员、安全员、质量员、材料员、工班长的任职资格应满足资源配置标准化的要求。
机具准备主要设备机具配置表通—002注：以上主要设备机具仅作为参考，具体工程根据实际情况配置主要机具仪表。
技术准备：光缆单盘测试及配盘技术要求(1) 光缆单盘测试采用双窗口对光缆进行测试，测试项目包括光缆长度复测、光缆单盘损耗测试、光纤后向散射信号曲线观察和光缆外护层的绝缘检查等。
测试时仪表的折射率设置，采用厂家出厂时提供的折射率。
光缆线路工程施工的规范
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•图5-1 挂墙光配线箱
第五章光电缆线路施工
•2．FTTH分光器端子与用户地址对应表
• 挂墙光配线箱门内张贴FTTH分光器端子与用户地址对应 表，以便装维人员进行辨认。FTTH分光器端子与用户地址 对应表具体规范（FTTH分光器端子与用户地址对应表）， 使用A4纸打印，每张应包含一个96芯以下（含96芯）的分 光器箱内的分光器端子、用户皮线光缆的对应关系。96芯以 上的分光器箱或光交接箱可使用两张或以上的对应表。如图 5-2所示。
第五章光电缆线路施工
•3．光缆敷设
•（1）同一批次的光纤，其模场直径基本相同，光纤在某点 断开后，两端间的模场可视为一致，因而在此断开点熔接可 使模场直径对光纤熔接损耗的影响降到最低程度。所以要求 光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生 产，在每盘上顺序编号，并分别标明A（红色）、B（绿色） 端，不得跳号。架设光缆时需按编号沿确定的路由顺序布放， 并保证前盘光缆的Ｂ端要和后一盘光缆的Ａ端相连，从而保 证接续时两光纤端面模场直径基本相同，使熔接损耗值达到 最小。
第五章光电缆线路施工
•2．通信光缆线路的施工程序
•一般光缆线路的施工程序如图5-9所示。也可以把它划分为 准备、接续、测试和竣工验收五个阶段。
•图5-9 一般光缆线路的施工程序示意图
第五章光电缆线路施工
•光缆施工主要工序如图5-10所示。
•图5-10 光缆施工主要工序流程图
第五章光电缆线路施工
•3．光纤光缆储运注意事项
桥上 水底
光缆线路跨越河流的固定桥梁和道路的立交桥等，桥的结构中已预留有电 信管道、沟槽或允许架挂时，可在桥上的管道、沟槽或支架上敷设光缆。
光缆线路穿越江河、湖泊、海峡等，无桥梁、隧道可利用时，可缆敷设
架空光缆敷设特点 •（1）架空光缆主要用于二级干线及其以下等级的光缆线 路，适用于地形平坦、起伏较小的地区； •（2）架空光缆主要有挂在钢绞线下和自承式两种吊挂方 式，目前基本都采用钢绞线支承式。其敷设方式为通过杆 路吊线托挂或捆绑（缠绕）架设。 架空光缆敷设对光缆的要求 •（1）架空光缆应具有良好的力学性能，使之能承受敷设 施工时的牵引张力及敷设后的悬垂张力，并应具有良好的 抗弯曲、抗振动性能； •（2）架空光缆应具有良好的防潮、防水性能； •（3）架空光缆应具有良好的温度特性，以适应各种不同 的使用环境。在不同环境下需选择相应光缆。
第五章光电缆线路施工
•（3）架空光缆布放。由于光缆的卷盘长度比电缆长得多， 长度可能达几千米，故受到允许的额定拉力和弯曲半径的限 制，在施工中特别注意不能猛拉和发生扭结现象。一般光缆 可允许的拉力约为150-200kg，光缆转弯时弯曲半径应大于 或等于光缆外径的10-15倍，施工布放时弯曲半径应大于或 等于20倍。为了避免由于光缆放置于路段中间，离电杆约 20m处，向两反方向架设，先架设前半卷，在把后半卷光缆 从盘上放下来，按“8”字型方式放在地上，然后布放。
第五章光电缆线路施工
•（4）在光缆布放时，严禁光缆打小圈及折、扭曲，并要配 备一定数量的对讲机，“前走后跟，光缆上肩”的放缆方法， 能够有效地防止背扣的发生，还要注意用力均匀，牵引力不 超过光缆允许的80%，瞬间最大牵引力不超过100%。另外， 架设时，在光缆的转弯处或地形较复杂处应有专人负责，严 禁车辆碾压。架空布放光缆使用滑轮车，在架杆和吊线上预 先挂好滑轮（一般每10-20m挂一个滑轮），在光缆引上滑轮、 引下滑轮处减少垂度，减小所受张力。然后在滑轮间穿好牵 引绳，牵引绳系住光缆的牵引头，用一定牵引力让光缆爬上 架杆，吊挂在吊线上。光缆挂钩的间距为40cm，挂钩在吊线 上的搭扣方向要一致，每根电杆处要有凸型滴水沟，每盘光 缆在接头处应留有杆长加3m的余量，以便接续盒地面熔接操 作，并且每隔几百米要有一定的盘留。
•图5-7 光配线器箱的接 地
第五章光电缆线路施工
•6．提示牌
•用户皮线光缆预留处（包括已引入室内和留在门口的）应 当挂上FTTH工程用户温馨提示牌。如图5-8所示。
第五章光电缆线路施工
5.4 通信光缆线路工程施工指导
•1．光缆线路工程概述
• 光缆线路工程是光缆通信工程的一个重要组成部分。它
与传输设备安装工程的划分是以光纤分配架（ODF）或光纤 分配盘（ODP）为分界线,其外侧为光缆线路部分,即由本局 光纤分配架或光纤分配盘连接器（或中继器上连接器）至对 方局光纤分配架或光纤分配盘（或中继器上连接器）之间。 光缆线路施工由外线部分、无人站部分、局内部分组成。
第五章光电缆线路施工
•图 5-11 卸光缆示意图
• （4）运输光缆时，不得使缆盘处于平放方位，不得堆放； 盘装光缆应按缆盘标明的旋转箭头方向滚动，但不得作长距 离滚动；防止受潮和长时间暴晒；贮运温度应控制在-40— +60℃范围内。 • （5）敷设时，所施拉拽之力、弯曲半径勿超过其承受限度 ，以免拉断光纤。
第五章光电缆线路施工
•4．光缆的常见敷设方式
•通信光缆根据敷设方式不同，可分为架空光缆、地下光缆 （直埋、管道式）和水底光缆。架空光缆是架挂在电杆间 的钢绞线上，地下光缆直接埋设在土壤中，或通过人孔放 入管道中。通信电缆跨越江河时，一般将钢丝铠装光缆 （称水线）敷设在水底。过海的通信光缆敷设在海底，称 为海底光缆。 •其它常见光缆敷设方式有墙壁光缆、室内桥架布放、槽道 布放以及暗管穿放等。墙壁光缆又分为吊线式墙壁光缆和 钉固式（卡钩式）墙壁光缆。
第五章光电缆线路施工
•4．标签示例
•（1）FTTH分光器标签可使用带不干胶的A4纸打印，并 在表面覆盖一层透明胶纸进行裁剪。粘贴使用时将标签 贴在分光器上。
•图5-4 分光器标签
第五章光电缆线路施工
•（2）FTTH用户皮线光缆标签可使用带不干胶的A4纸打印， 并在表面覆盖一层透明胶纸进行裁剪。对折粘贴在用户皮线 光缆处。
•2．路由工程
•（1）光缆敷设前首先要对光缆经过的路由做认真勘查，了 解当地道路建设和规划，尽量避开坑塘、打麦场、加油站等 这些潜在的隐患。 •（2）画路径施工图。 •（3）两根光纤接头处最好安设在地势平坦、地质稳固的地 点，避开水塘、河流、沟渠及道路，最好设在电杆或管道出 口处，架空光缆接头应落在电杆旁0.5-1m左右，这一工作称 为“配盘”。
第五章光电缆线路施工
•（2）架空光缆可用72.2mm的镀锌钢绞线作悬挂光缆的吊线。 吊线与光缆要良好接地，要有防雷、防电措施，并有防震、 防风的机械性能。架空吊线与电力线的水平与垂直距离要2m 以上，离地面最小高度为5m，离房顶最小距离为1.5ｍ。架 空光缆的挂式有3种：吊线托挂式、吊线缠绕式与自承式。 自承式不用钢绞吊线，光缆下垂，承受风荷力较差，因此常 用吊挂式。
第五章光电缆线路施工
•（5）光缆敷设规范 •a、长度及整体性 •b、光缆最小安装弯曲半径 •c、安装应力 •d、光纤跳线的安装拉力 • • 室外光缆敷设的方式 •室外光缆敷设的方式有三种方式：地下管道敷设，即在地 下管道中敷设光缆；直接地下掩埋敷设；架空敷设，即在空 中从电线杆到电线杆敷设。
第五章光电缆线路施工
第五章光电缆线路施工
5.2 光缆施工实操
• 光缆施工属高风险环节，施工过程中，一定要注意施 工安全。光缆施工主要分以下几步完成：光缆布放与光缆保 护、分线箱安装、分线箱接续（成端）与测试。
第五章光电缆线路施工
•步骤一，光缆布放与光缆保护
第五章光电缆线路施工
第五章光电缆线路施工
第五章光电缆线路施工
第五章光电缆线路施工
2020/12/11
第五章光电缆线路施工
• 本章对光（电）缆施工步骤、过程、实 操给予了详细讲解。包括光缆安装、分线箱 安装、光缆接续与测试、FTTH施工、架空电 缆的敷设、管道电缆的敷设、埋式电缆的敷 设、墙壁和室内电缆的敷设等方面。
第五章光电缆线路施工
5.1 光缆施工步骤
• 光缆施工大致分为以下几步：准备→路由工程→光缆敷 设→光缆接续→工程验收。
•1．准备工作
• （1）检查设计资料、原材料、施工工具和器材是否齐 全。 • （2）组建一支高素质的施工队伍。这一点至关重要， 因为光纤施工比电缆施工要求要严格得多，任何施工中的疏 忽都将可能造成光纤损耗增大，甚至断芯。
第五章光电缆线路施工
第五章光电缆线路施工
•步骤二，分线箱安装
第五章光电缆线路施工
第五章光电缆线路施工
•步骤三，光缆接续（成端）与测试
第五章光电缆线路施工
第五章光电缆线路施工
5.3 FTTH施工
•1．准备工作挂墙光配线箱（或光交接箱）
• 挂墙光配线箱（或光交接箱）正面必须喷涂带有中国电
信标志的完整分光器箱资源编码。如图5-1所示。
•图5-5 用户皮线光缆标签
第五章光电缆线路施工
•（3）FTTH配线箱内主干光缆尾纤标签可使用带不干胶的 A4纸打印，如表5-3所示，并在表面覆盖一层透明胶纸进行 裁剪。对折粘贴在尾。
•图5-6 尾纤标签
第五章光电缆线路施工
•5．光配线器箱的接地
•分光器箱体应使用25mm2的黄绿双色单塑阻燃电缆进行就近 可靠接地，接入箱内的普通光缆在光缆接地排上固定加强芯 后，应将光缆屏蔽层用2.5mm2的电缆连接到加强芯固定柱上。 光缆进线孔应使用防火泥进行封堵
光缆线路遇有下列情况，可采取架空架设方式： 1、市区无法直埋又无市话管道，而且暂时又无条件建设管道时，以架空 架设作短期过度； 2、山区个别地段地形特别复杂，大片石质，埋设十分困难的地段； 3、水网地区路由无法避让，直埋敷设十分困难的地段； 4、过河沟、峡谷埋设特别困难地段； 5、省内二级光缆线路路由上已有杆路可以利用架挂地段。 超重负荷区及最低气温低于地区，不宜采用架空光缆线路。
•光纤光缆储运应注意下列事项： •（1）光纤是由SiO2材料经特殊加工而成，不能承受压、撞，所 以存放和施工时，应小心注意，以免断芯。 •（2）塑料具有优良的机械物理性能及耐环境性能，但不能承受 坚硬、锋利之物的冲撞和磨刮。 •（3）卸光缆时应特别注意，可以采用下列方法中的一种进行卸 货。 •a. 卸光缆时最好用叉车或吊葫芦把光缆从车上轻轻地放置地上。 •b. 卸光缆时用平直木板放置在卡车平台与地面之间，形成一个 小于45°角的斜坡，在光缆顺着斜坡下滑的同时，用一绳子穿过 光缆中间孔，再在车上拉住绳子的两端，使光缆盘匀速下滑；或 者在斜坡下端放置几个软垫，（如：破旧轮胎等）光缆顺着斜坡 向下滑。严•图禁5把-9光一缆般直光接缆从线卡路车的上施滚工下程来序，示这意样图很可能造成光缆 损坏。如图5-11所示。
