KBG管与JDG管的区别
JDG、KBG钢导管、薄壁穿线管介绍
JDＧ钢导管\KBG钢导管\薄壁穿线管介绍一、JDG钢导管采用优质Q235冷轧带钢经高频焊接一次成型,双面镀锌保护,壁厚均匀,焊缝光滑,圆度高,端口平滑无毛刺。
使用配套专用工具可弯角,不变型,不断裂、一般定长4米,标准型壁厚1。
６０mm,其它型壁厚１.2０mm,明暗均可使用、规格六种: Ø16,Ø20,Ø25,Ø３2,Ø４0, Ø50、一、技术标准JＤＧ钢导管系列产品根据国家标准《电气安装用导管特殊要求》(GB/148２3.1―93 GB/13３81、１―９2) 技术标准符合ＧＢ/5０２58—９６,并参照英国标准ＢS456８―1790金属电线管与配件得技术规范,产品经中国电工产品认证委员会广州电器附件检测站检测, 各项性能指标均已达到或超过国家标准, 已获《型式认可证书》。
二、选材精良ＪDＧ钢导管及系列产品均采用北京首钢公司生产得优质冷轧钢,经精密加工而成,双面镀锌,既美观,又有良好得防腐性能。
三、适应范围广JＤＧ钢导管明敷暗敷均可适用,适用于工业与民用建筑及市政管线中电线电缆得穿线保护,尤其适用于日趋推崇得智能化写字楼得综合布线系统。
四、施工简便无需焊机与套丝设备,也不需做跨接地线,无须刷漆,省却了传统熔焊与套丝等复杂得施工工序、只需将直管对接头连接管与管,螺纹盒接头连接管与接线盒,定位后用专用工具拧紧专用螺钉(拧断)与接线盒连接处用锁母紧定即可。
管路转弯处用弯管器可现场弯曲相应得弧度。
五、性能优越JDG导管相对国产镀锌管、SC管等市场同类产品,在综合性能方面具有十分显著得优势。
六、工程验收JDＧ导管已形成行业(CＥCS)规范,施工验收遵照中国工程建设标准化协会所制定得ＣECS12０:200０套接紧定式钢导管电线管路施工及验收规程,进行工程验收、七、价格便宜价格相对低廉就是JDＧ得一个突出优点。
以１00米为评估单元与其它同类产品比较,JDG具有附件少,材料及施工成本低等优点、施工工艺及连接示意图一、管与管连接先把钢导管与直管对接头(螺纹盒接头带紧定螺钉一端)插紧定位后用专用工具持续拧紧紧定螺钉,直至拧断“脖颈”,使钢导管与直管对接头成一整体即达到连接要求,无须再做跨接地线、二、管与盒连接旋下螺纹管接头得爪形锁母,并置于接线盒内壁面,用专用工具使根母与六角锁母里外夹紧接线盒即可,无须再做跨接地线。
KBG管与JDG管区别要点
KBG管与J DG管区别当今，KBG管与J DG管以其施工便捷、综合比价便宜、性能优越、规格齐全、产品配套等优点，在1kv及以下建筑电气工程中得意广泛应用。
但是，这两种类型的薄壁钢导管在建材市场上和工程使用中，存在有称谓混淆、真伪皆存、施工工艺混乱等现象，严重影响电线配管工程质量。
现将这两类钢导管主要特征作简要比较，进而阐明工程质量控制要点与质量通病防治措施，谨呈同行参考。
1. KBG管与J DG管的特征1.1KBG管1.1.1KBG管本体套接扣压式薄壁钢导管，简称KBG管。
导管采用优质冷轧带钢，经高频焊管机组自动焊缝成型、双面镀锌而制成。
管材壁厚均匀，卷焊圆度高，与管接头公差配合好，焊缝小而圆顺，管口边缘平滑。
有Φ16、Φ20、Φ25、Φ32、Φ40五种规格，管壁厚度分别为1mm或1.2mm，祥见表1。
导管出厂长度均为4m。
表1 KBG管规格尺寸（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40外径D 16 20 25 32 40壁厚d 1.0 1.0 1.2 1.2 1.21.1.2接头与连接方式1.1.2.1接头（1）直管接头，供管路直线段的管与管之间的连接。
接头的管内径与导管外径相匹配，接头中间有一道深度与导管壁厚一致的凹槽。
（2）弯管接头，供管路弯曲段管与管之间的连接。
弯管接头采用优质管材经滚压成型，为90°弯曲。
有四倍弯、六倍弯两种，其弯曲半径分别是管径的4倍、6倍。
（3）螺纹接头，供管与盒之间的连接。
接头中间有一道深度与导管壁厚一致的凹槽，接头与导管连接的一端，同于直管接头，接头与盒连接的一端，其内壁加工有螺纹丝扣，外廓呈六边形，并配有一个爪形螺母。
1.1.2.2连接方式（1）管与管连接：直接将导管插入直管接头或弯管接头，用套接扣压器在连接处施行扣压即可。

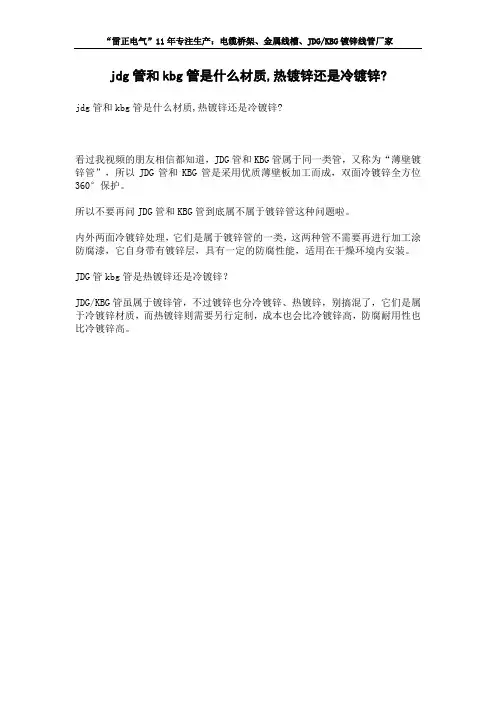

jdg管和kbg管是什么材质,热镀锌还是冷镀锌-
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
jdg管和kbg管是什么材质,热镀锌还是冷镀锌?
jdg管和kbg管是什么材质,热镀锌还是冷镀锌?
看过我视频的朋友相信都知道，JDG管和KBG管属于同一类管，又称为“薄壁镀锌管”，所以JDG管和KBG管是采用优质薄壁板加工而成，双面冷镀锌全方位360°保护。
所以不要再问JDG管和KBG管到底属不属于镀锌管这种问题啦。
内外两面冷镀锌处理，它们是属于镀锌管的一类，这两种管不需要再进行加工涂防腐漆，它自身带有镀锌层，具有一定的防腐性能，适用在干燥环境内安装。
JDG管kbg管是热镀锌还是冷镀锌？
JDG/KBG管虽属于镀锌管，不过镀锌也分冷镀锌、热镀锌，别搞混了，它们是属于冷镀锌材质，而热镀锌则需要另行定制，成本也会比冷镀锌高，防腐耐用性也比冷镀锌高。
SC管、MT、TC管、KBG,JDG的区别
sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管sc管是钢导管的英文单词steel conduit 的开首字母缩写.SC新的规范标注，同于本来的G，应该是电线管，（也就是凡间说的厚壁电线管）新标注为RC,通于本来标注的GG，是凡间说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设KBG，JBG是薄壁电线管的一个变种，属于行业规范标注，不是国标，和SC等不是一回事SC是标准上的焊管，并且是厚壁的，壁厚凡间不小于3mmKBG---扣压式电气导管,用专用的压钳将套接收与导管压接紧固;JBG---紧固式电气导管,套管与导管运用用螺丝紧固.JDG、KBG管成为扣压式镀锌钢管，不必防腐、不必跨接。
是黄色的。
壁厚为1.2mm。
2.5左右。
普遍使用，节流钢材。
装置简洁，成效高。
但要用正轨厂家的，不然弯曲时，易扁、开裂。
要用配套的弯曲东西和弹簧。
JDG导管及系列产物是我公司在接收国表里同类进步前辈技能的改良型，与日本JIS 工业规范相一致，并与GB50303、GB50300相吻合，即改动了传统熔焊和套丝复杂的施工工艺，也补偿了国内市场同类产物易滑扣等不良景象。
选材精当JDG导管及系列产物均采用优质钢材，经精细加工而成，双面镀锌，既美观，又有优越的防腐功能。
施工便利无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。
只需将直管接头衔接管与管，螺纹管接头衔接管与接线盒，定位后用专用东西拧紧（拧断）螺钉即可，与接线盒衔接处用锁母紧定即可。
管路转弯处用弯管器可现场弯曲响应的弧度。
合用局限广JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。
合用于工业与民用修建及市政管线中电线电缆的穿线维护，尤其合用于日趋推崇的智能写字楼的综合布线系统。
PVC、KBG、JDG、SC：4种常用的电线导管有什么区别？
PVC、KBG、JDG、SC：4种常用的电线导管有什么区别？电线导管是为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，下面看看常用的四种电线导管类型：①硬化聚氯乙烯管（PVC管）②扣压式薄壁钢管（KBG管）③紧定式薄壁钢管（JDG管）④焊接钢管（SC管）（1）PVC管材质要求管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合国家统一标准，管壁厚度应均匀一致。
所用绝缘导管附件与配制品，如各种灯头盒、开关盒、插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍，并应使用配套的阻燃制品。
阻燃型塑料管的管壁应薄厚均匀，无气泡及管身变形等现象。
暗敷设如设计无要求均应使用中型以上导管。
（2）KBG管材质要求导管上应标明每批产品的制造厂名称、阻燃标记、型号、外径尺寸、导管长度、性能标准编号等。
线管内、外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面没有凸棱及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层；KBG钢管应内外壁镀锌层应光亮、均匀，无破损脱落。
管材壁厚、内外直径应均匀。
（3）JDG管材质要求型号规格符合设计要求管材表面有明显不脱落的产品标识。
金属内外壁镀层均匀完好无剥落、锈蚀等现象。
管材连接套管及其金属附件内外壁表面光洁无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷。
管材连接套管及其金属附件壁厚均匀管口边缘平整光滑,紧定螺钉符合产品设计要求螺纹整齐光滑配合良好。
管材壁厚、内外直径应均匀。
（4）SC管材质要求钢导管无压扁，内壁光滑。
焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
导管无严重锈蚀。
锁紧螺母外形完好无损，丝扣清晰，无翘曲变形。
导管的管径、壁厚及均匀度。
电线管为镀锌钢导管，ＫＢＧ管为套接扣压式镀锌钢导管，ＪＤＧ为套接紧定式镀锌钢导管，现在最常用的应为ＪＤＧ管．JDG 管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，是明敷暗敷绝缘电线专用保护管路的最佳选择。
jdg管和kbg管的价格差会在哪？这几点就体现出了差距
jdg管和kbg管的价格差会在哪？这几点就体现出了差距KBG管和JDG管都是常用的建筑管材，用来保护线路的安全，在强酸、强碱以及有爆炸危险等环境中都有使用。
最近有消费者会问KBG管和JDG管价格差多少，我们看看相关的介绍。
kbg管和jdg管价格差多少？JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路最新型保护用导管。
连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，无需做跨接地，焊接和套丝，外观为银白色或黄色。
KBG管又称国标扣压式导线管，KBG系列钢导管采用优质薄壁板材加工而成，双面冷镀锌全方位360°保护。
管与管件连接不需再跨接地线，是针对吊顶，明装等电气线路安装工程而研制。
符合现代节能环保的主流发展方向。
被国内各大城市的商业、民用、公用等电线线路工程所采用，特别是临时或短期使用的建筑物。
JDG管价格200-500元KBG 管价格300-600元。
kbg管的特点：一、KBG管重量轻：在保证管材的一定强du度条件下，降低了管壁的厚度，使管材从而使施工安装、装卸搬运带来了很大的方便。
二、KBG管价格便宜：管壁由薄壁代替厚壁，节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。
三、KBG管施工简便：管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接，即可保证管壁有良好的导电性。
省去了多种施工设备和施工环节，简化了施工，提高了工效。
既加快了施工进度又节省了施工费用。
四、KBG管安全施工：管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。
jdg管的特点：一、JDG管材为钢质，不怕火烧。
二、穿金属穿线管工作现场无明火，制止熔焊、制止火灾风险。
三、金属穿线管线路漏电、短路不起火、航运便当。
四、高效：以新的联接办法，替代了传统的螺纹联接和熔焊联接，无须做跨接线、省时、省力、行进工效、且导管轻、航运便当。
KBG管和JDG管的区别讲解
KBG管和JDG管的区别讲解
如今日常生活导线管的应用都還是十分普遍的，伴随着科技的发展，因而里面的电缆电线也持续增加，为了更好地能保证这类电缆电线在应用的全过程中不容易产生安全生产事故，应用KBG管和JDG管就可以把用电量时的安全风险降至至少。
那么KBG管和JDG管有哪些不一样呢？
KBG管和JDG管的区别在于：
1、它们管壁厚不同（国标）
JDG管除了16mm外径的管壁厚是1.5mm厚度，其余20/25/32/40/50全部为1.6mm厚度
KBG管除了16、20mm外径的管是1.0mm厚度，其余25/32/40全部是1.2mm 厚度
2、它们的连接方式不同
JDG管为：紧定式连接，紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
KBG管为：扣压式连接，扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
总结（通俗易懂）：
1、jdg管比KBG管就厚一点，JDG管最厚是1.6mm，而KBG管最厚是1.2mm
2、JDG管直接上螺丝达到紧定连接，kbg管是用扣压钳达到扣压紧定。
JDG管和KBG管简介：
kbg管是指采用扣压式对接技术，替代传统的强胶对接或焊接工程施工，不需要做接地线穿线管，不是知名品牌，kbg管是一种管件类型，与sc管一样。
就是壁厚薄了一点儿.通常情况下用在地底层。
JDG管又被称为紧定式镀锌铁导管,摆脱了通常情况下金属材料导管的工程施工繁杂，工程施工耗损大的缺陷，另外也解决了PVC管阻燃性差、接地装置艰难等难题。
由于jdg管的成本大于通常情况下管件的成本，因此施工现场的许多部分都用于综合布线系统、消防安全线等。
JDG管与KBG管有哪些区别
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
JDG管与KBG管有哪些区别
JDG管与KBG管有哪些区别：
1、它们管壁厚不同
JDG除了16外径的管壁厚为1.2厚度以外，其余全部为1.6厚度。
KBG管壁厚和管大小有关，大于16外径的也有1.2厚度的，还有一些1.0厚度的也有。
2、它们的连接方式不同
JDG管是一种电气线路最新型保护用导管，连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路，其连接靠管件顶丝顶紧管道，达到紧密连接。
KBG为扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。
3、它们的用途不同
JDG管是取代PVC管和SC管等各类传统电线导管的换代产品，是建筑电气领域采用新材料、新技术的一项突破性革新。
JDG管采用镀锌钢管和薄壁钢管的跨接接地线,克服了普通金属导管的施工复杂，施工损耗大的缺点，同时也解决了PVC 管耐火性差、接地困难等问题。
由于JDG管材较普通管材成本上有所增加，所以在施工中多局部多用于综合布线、消防布线等施工。
KBG管防火、防触电能力好，屏蔽性能和抗干扰性能好，可用于通讯、控制、网络综合布线穿管。
