水闸设计过水流量和水闸设计规范毕业论文

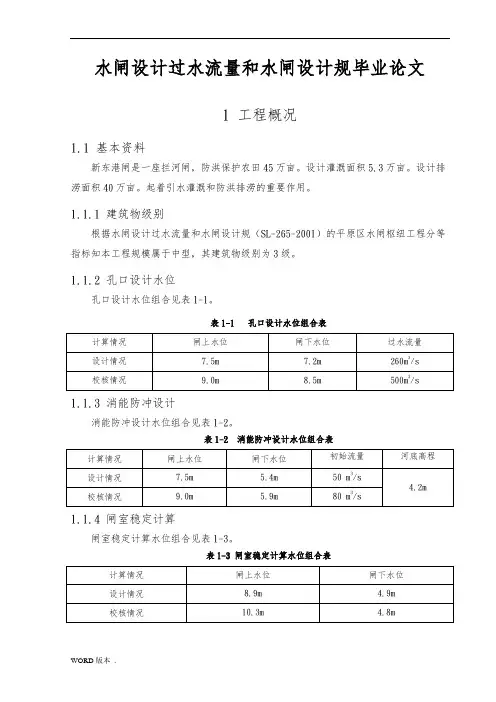

水闸设计过水流量和水闸设计规毕业论文1 工程概况1.1 基本资料新东港闸是一座拦河闸，防洪保护农田45万亩。
设计灌溉面积5.3万亩。
设计排涝面积40万亩。
起着引水灌溉和防洪排涝的重要作用。
1.1.1 建筑物级别根据水闸设计过水流量和水闸设计规（SL-265-2001）的平原区水闸枢纽工程分等指标知本工程规模属于中型，其建筑物级别为3级。
1.1.2 孔口设计水位孔口设计水位组合见表1-1。
表1-1 孔口设计水位组合表1.1.3 消能防冲设计消能防冲设计水位组合见表1-2。
表1-2 消能防冲设计水位组合表1.1.4 闸室稳定计算闸室稳定计算水位组合见表1-3。
表1-3 闸室稳定计算水位组合表1.1.5 地质资料本拦河闸持力层为局部含砂砾，含铁锰质结核及砂礓的棕黄夹灰色粘土、粉质粘土，可塑—硬塑状态，中压缩性，直接快剪c=55kPa ，φ=17°。
地基允许承载力220kPa 。
1.1.6 回填土资料回填土采用粉砂土，其摩擦角17,0c ϕ==，湿容重3/18m kN ，饱和容重为3/20m kN ，浮容重3/10'm kN =γ。
1.1.7 地震设计烈度地震设计烈度：7。
1.1.8 其他上下游河道断面相同均为梯形，河底宽分别为40.0m ，河底高程4.2m ，边坡1:2.6。
河道堤顶高程与最高水位相适应。
两岸路面高程相同8.2m 。
交通桥标准：公路Ⅱ；双车道。
1.2 工程概况东新港闸主要作用是引水灌溉和防洪排涝。
该闸为开敞式钢筋混凝土结构，共5孔，每孔净宽 6.0m 。
闸墩为钢筋砼结构，边墩和中墩厚为 1.0m ，缝墩厚 1.2m ，闸室总宽36.40m 。
闸底板为砼结构整体式平底板，顺水流方向长16.0m ，底板厚1.5m ，顶高程与河底同高为▽4.20m 。
钢筋砼铺盖长18.0m ，厚0.5m ，顶高程▽4.20m ；下游消力池为钢筋砼结构，厚0.8m ，池长19.0m ，顶高程▽3.5m 。
水闸设计计算

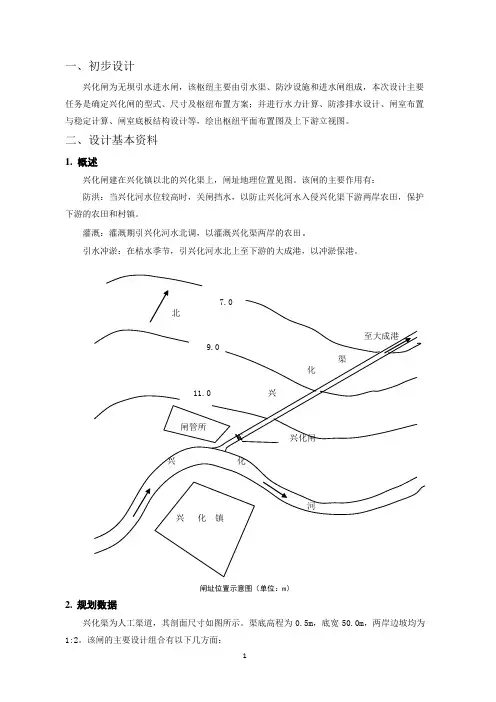

一、初步设计兴化闸为无坝引水进水闸，该枢纽主要由引水渠、防沙设施和进水闸组成，本次设计主要任务是确定兴化闸的型式、尺寸及枢纽布置方案；并进行水力计算、防渗排水设计、闸室布置与稳定计算、闸室底板结构设计等，绘出枢纽平面布置图及上下游立视图。
二、设计基本资料1. 概述兴化闸建在兴化镇以北的兴化渠上，闸址地理位置见图。
该闸的主要作用有：防洪：当兴化河水位较高时，关闸挡水，以防止兴化河水入侵兴化渠下游两岸农田，保护下游的农田和村镇。
灌溉：灌溉期引兴化河水北调，以灌溉兴化渠两岸的农田。
引水冲淤：在枯水季节，引兴化河水北上至下游的大成港，以冲淤保港。
闸址位置示意图（单位：m）2.规划数据兴化渠为人工渠道，其剖面尺寸如图所示。
渠底高程为0.5m，底宽50.0m，两岸边坡均为1:2。
该闸的主要设计组合有以下几方面：11.80.550.0兴化渠剖面示意图（单位：m）2.1孔口设计水位、流量根据规划要求，在灌溉期由兴化闸自流引兴化河水灌溉，引水流量为300m3/s，此时闸上游水位为7.83m，闸下游水位为7.78m；在冬季枯水季节由兴化闸自流引水送至下游大成港冲淤保港，引水流量为100m3/s，此时相应的闸上游水位为7.44m，下游为7.38m。
2.2闸室稳定计算水位组合（1）设计情况：上游水位10.3m，浪高0.8m，下游水位7.0m。
（2）校核情况：上游水位10.7m，浪高0.5m，下游水位7.0m。
2.3消能防冲设计水位组合（1）消能防冲的不利水位组合：引水流量为300m3/s，相应的上游水位10.7m，下游水位为7.78m。
（2）下游水位流量关系下游水位流量关系见表3.地质资料3.1闸基土质分布情况根据钻探报告，闸基土质分布情况见表3.2 闸基土工试验资料根据土工试验资料，闸基持力层为坚硬粉质粘土，其内摩擦角ϕ=190，凝聚力C=60.0Kpa ；天然孔隙比e=0.69，天然容重γ=20.3KN/m 3，比重G=2.74，变形模量0E =4104⨯KPa ；建闸所用回填土为砂壤土，其内摩擦角ϕ=260，凝聚力C=0，天然容重γ=18KN/m 3；混凝土的弹性模量E h =710.32⨯KPa 。
水闸设计规范 SL265-2001
