初中物理电学综合题
初中物理中考电学综合计算题解题模板
初三电学综合计算题解题模板思路
制作人：刘超一、画等效电路图
（1）开关的断开与闭合情况
（2）滑动变阻器滑片的改变
二、求电流比（如：）
（1）同一个电阻在不同电路中的电压比等于电流比（如：）
（2）同一个电阻在不同电路中的功率比等于电流平方比（如：）
（3）两个电路总功率之比等于等于电流比（）
三、求电阻比（如R1：R2：R3 注：求n个电阻之比，只需列n-1个等式就ok了）
（1）利用U源等，列等式（如：I1R总1= I2R总2）
（2）再根据已知给的比例关系列方程
四、求某个电阻的功率（如：求P3，已知P1=4.5w）
（1）因为电阻之比都求出来了，所以再次利用U源等，可以求出I1:I3 然后列，这样P3就解出来了
（2）利用也可求得P3，其中，。
1初中物理竞赛训练(电学综合一)
初中物理竞赛电学训练一1.如图所示，AB 、CD 为两根平行且均匀的相同电阻丝，直导线EF 可以在AB 、CD 上滑行并保持与AB 垂直，EF 与AB 、CD 接触良好。
B 、D 之间的电压U 保持不变，A 、C 之间接一个理想电压表，当EF 处于图中位置时电压表示数为6.0伏，如将EF 由图中位置向左移动一段距离△L 后电压表示数变为5.0伏，若将EF 由图中位置向右移动一段相同距离△L 后，电压表示数将变为( ) C A 、6.5伏 B 、7.0伏 C 、7.5 伏 D 、8.0伏2.在图所示的电路中，电源电压恒定，滑片P 把变阻器分为Rap= 5欧，Rbp=10欧两部分，要求当电键k 闭合时，c d 间的电压不得低于电键断开时 c d 间电压的90%，则电阻Rx 的允许值范围是（ ） D A 、Rx ≤10欧 B 、Rx ≤30欧 C 、Rx ≥10欧 D Rx ≥30欧第1题图第2题图 第3题图3.在图所示的电路中，A 、B 两点之间电压U 保持不变，电路连接完好且使用的电表均为理想电表。
当滑动变阻器的滑片P 向右滑动时（ ） DA 、电压表V 1和电流表A 的示数之比增大B 、电压表V 2和电流表A 的示数之比不变C 、电压表V 1示数的变化量和电流表A 示数变化量的比值绝对值IU ∆∆1增大D 、电压表V 2示数的变化量和电流A 表示数变化量的比值绝对值IU ∆∆2不变4.利用伏安法测量电阻时，由于使用的不是理想电表，造成测量结果有误差。
某同学采用如图所示电路，能较准确测出Rx 的阻值，已知A 、B 两点之间电压U 保持不变。
当k 接通a 时，电压表示数为10伏，电流表示数为0.2安，当k 接通b 时，电压表示数为12伏，电流表示数为0.15安，则待测电阻Rx 的阻值为（ ） C A 、60欧 B 、65欧 C 、70欧 D 、75欧第4题图 第5题图5.用图所示(a)、(b)两种线路测量电阻，已知被测电阻约为4Ω，电流表和电压表的电阻分别为R A =1Ω。
初中物理电学试题及答案
初中物理电学试题及答案### 初中物理电学试题及答案#### 一、选择题（每题2分，共20分）1. 电流的单位是：A. 牛顿(N)B. 安培(A)C. 伏特(V)D. 欧姆(Ω)答案：B2. 电阻的基本单位是：A. 欧姆(Ω)B. 伏特(V)C. 库伦(C)D. 安培(A)答案：A3. 电压是形成电流的：A. 条件B. 原因C. 结果D. 过程答案：B4. 下列哪个不是导体：A. 铁丝B. 盐水C. 塑料D. 铜线答案：C5. 欧姆定律表达式为：A. V = I * RB. V = R / IC. I = R * VD. R = V / I答案：A#### 二、填空题（每空1分，共10分）6. 电能的国际单位是______。
答案：焦耳(J)7. 家庭电路中的电压是______伏。
答案：2208. 串联电路中，总电阻等于各部分电阻之______。
答案：和9. 并联电路中，总电阻的倒数等于各电阻倒数之______。
答案：和10. 电功率的公式为 P = ______。
答案：UI#### 三、简答题（每题5分，共10分）11. 什么是串联电路和并联电路？请简要说明它们的特点。
答案：串联电路是指电路中各元件首尾相连，电流只有一条路径。
其特点是总电阻等于各部分电阻之和，各处电流相同。
并联电路是指电路中各元件两端分别连接，电流有多条路径。
其特点是总电阻的倒数等于各电阻倒数之和，各支路电压相同。
12. 欧姆定律是什么？它在电路分析中有何应用？答案：欧姆定律是描述电压、电流和电阻之间关系的定律，表达式为 V= I * R。
在电路分析中，它用于计算电路中的电流或电压，是解决电路问题的基本工具。
#### 四、计算题（每题15分，共30分）13. 已知一个电阻为10Ω，通过它的电流为0.5A，求该电阻两端的电压。
答案：根据欧姆定律 V = I * R，可得V = 0.5A * 10Ω = 5V。
14. 一个串联电路由两个电阻组成，分别为R1 = 20Ω 和R2 = 30Ω。

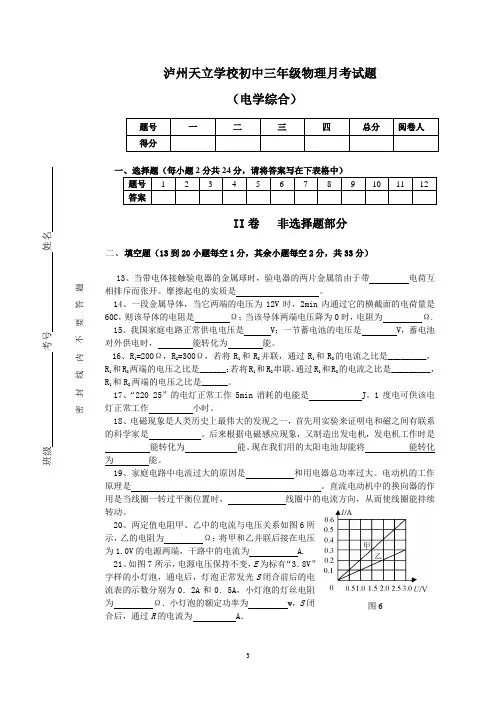

初中三年级物理电学综合试题
图622、计算机鼠标内装有起自动控制作用的传感器，图8是它的工作原理示意图。
当物体M 在导轨上平行移动时，可带动与之相连的金属滑片P 移动，通过电压表示数可反映物体M 移动的距离。
当物体M 向右移动时，电流表示数将______；电压表示数将___________。
（选填“变大”、“不变”或“变小”）三、实验、作图题（23题8分，24题7分，25题10分，26、27题各2分，共29分） 23、丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示。
((1)、(2)、(3)小问每空2分，共8分)(1)根据他们的实验数据可以得到：并联电路中的总电流 各支路电流之和。
(填“大于”、“小于”或“等于”) (2)冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，这是因为 他选用的两个电阻R 1、R 2之间的大小关系是R 1 R 2. (填“＞”、“＜”或“=”) (3)你认为丁丁、冬冬同学的实验应如何改进?丁丁：冬冬：24、（1）在做“决定电阻大小的因素”实验时，需要在电阻相同的条件下，比较通过不同导线的电流。
下表是给出的几种不同的导线。
（每空1分）和导线 。
②为研究电阻与导体的长度是否有关，应在上表中选用导线C 和导线 。
③为研究电阻与导体横截面积是否有关，应在上表中选用导线A 和导线 。
图7图8（2）在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：（每空2分）比较1两次实验结果可得结论。
比较1、3两次实验结果可得结论。
25、（1）请你在图9的方框中画出测量额定电压2.5V的小灯泡额定功率的实验电路图；（2）根据电路图在图10中连接实物；（画电路图和连实物图各3分）（3）灯泡正常工作时电流表的示数如图11所示，则小灯泡的额定功率是。
（2分）（4）实验时小灯泡突然不亮，它两端的电压变为4.5V，可能的故障原因是：。
初二物理电学试题及答案
初二物理电学试题及答案一、选择题（每题2分，共20分）1. 电流的单位是（）A. 伏特B. 欧姆C. 安培D. 焦耳答案：C2. 家庭电路中的电压是（）A. 220VB. 36VC. 110VD. 380V答案：A3. 导体和绝缘体的区别在于（）A. 导体容易导电，绝缘体不容易导电B. 导体不容易导电，绝缘体容易导电C. 导体和绝缘体都不容易导电D. 导体和绝缘体都容易导电答案：A4. 以下哪种物质是导体（）A. 塑料B. 橡胶C. 铜D. 玻璃答案：C5. 以下哪种物质是绝缘体（）A. 塑料B. 橡胶C. 铜D. 玻璃答案：A6. 串联电路中，电流的特点是（）A. 处处相等B. 各处不相等C. 各处相等D. 各处不相等答案：A7. 并联电路中，电压的特点是（）A. 各支路电压相等B. 各支路电压不相等C. 各支路电压相等D. 各支路电压不相等答案：A8. 欧姆定律的内容是（）A. 电压等于电流乘以电阻B. 电流等于电压除以电阻C. 电阻等于电压除以电流D. 电压等于电流乘以电阻答案：B9. 电阻的大小与导体的材料、长度、横截面积有关，与导体两端的电压和通过导体的电流无关。
（）A. 正确B. 错误答案：A10. 电流做功的过程，实质上是（）A. 电能转化为机械能的过程B. 电能转化为内能的过程C. 电能转化为化学能的过程 D. 电能转化为其他形式能的过程答案：D二、填空题（每题2分，共20分）11. 电路中电流的产生需要两个条件：一是有电压，二是电路是______。
答案：闭合电路12. 串联电路中，总电阻等于各串联电阻之______。
答案：和13. 并联电路中，总电阻的倒数等于各并联电阻倒数之______。
答案：和14. 家庭电路中的电压是220V，人体安全电压不高于______V。
答案：3615. 电流通过导体产生的热量与电流的平方、导体电阻大小和通电时间成正比，这个规律叫做______定律。
初中物理电学综合练习题
初中物理电学综合练习题（90分钟,100分）一、填空题（每题2分，共32分）1.电流在某段电路上所做的功，等于这段电路__________跟路中的__________以及__________的乘积，写成公式就是__________。
2.一个电熨斗，标有“220V 300W”，它的物理意义是__________。
这个电熨斗正常工作4小时，消耗电能__________千瓦时，合__________焦耳。
3.照明电路的电压是__________伏特。
在照明电路里，某个电灯正常发光时，通过它的电流强度是0.22安培，此时，灯泡的电阻是__________欧姆。
4.一只标有“6V 3W”的小灯泡，接在4.5伏特的电源上，它的实际功率是__________瓦特。
6.一个导体，电阻为20欧姆，接在某一电源上，通过的电量为18库仑，电流做功108焦耳。
这电源的电压是__________伏特，通过导体电流强度为__________安培，这导体消耗的电功率为 __________瓦特。
8.磁场周围的磁感线都是从磁体的__________出来，回到磁体的__________。
9.在磁场中，小磁针北极所受磁场力的方向跟该点的磁场方向__________。
10.直线电流周围磁感线的方向跟__________方向有关，它们之间的关系可以用__________定则来判定。
11.电磁铁的优点是：它的__________有无可以由通断电流控制，它的__________可以由电流的强弱来控制，它的__________可以由变换电流方向来控制。
12.在丝绸和玻璃棒摩擦的过程中，有一部分__________从玻璃棒转移到丝绸上，摩擦起电的实质是__________。
摩擦起电并没有__________。
13.电阻是导体__________的性质，我们用__________跟的比值表示导体的电阻，写成公式就是__________。
14.闭合电路的一部分导体，在磁场里做切割磁感线运动时，导体中就会产生电流，这种现象叫做__________。
初三物理电学试题及答案(3套)
初三物理电学模拟试题（一）一、单项选择题：下列各题的四个选项中，只有一个符合题意，请将正确选项的代号填在题后括号里。
（每题2分，共20分。
错选、多选、不选，该题不得分。
)1．用下列哪个器材可以直接辨别家庭电路中的火线和零线（）A．电流表 B．电压表 C．电能表 D．测电笔答案：D解析:电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器消耗电能多少的仪器；测电笔可直接辨别家庭电路中的火线和零线。
考点：测电笔的用途.2．电能表可用来直接测量下列哪个物理量（ )A．用电器消耗的电能 B．电路中电流的强弱C．用电器消耗电能的时间 D．用电器两端的电压答案：A解析：电能表是测量用电器消耗电能多少的仪器。
考点：电能表的用途。
3．关于家庭电路，下列说法中正确的是（）A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的答案:A解析:保险丝是以串联方式接人电路的;开关与被控制的灯泡串联才能控制电路；家用电器是以并联方式接人电路的，所以互不干扰.考点:串并联接法的应用。
4．在图1所示的各种家用电器中，利用电流热效应工作的是 ( ）答案:C解析：电暖气的作用是取暖，它利用电流热效应工作。
考点：电流热效应的应用。
5．如果发现工地有人触电，下列救助行为中，科学合理的是（ )A．用剪刀剪断电线 B．用手把触电人拉开C．断开电源 D．用铁钩把电线拉开答案：C解析:如果发现工地有人触电，必须马上断开电源营救伤者.剪刀、手、铁钩都是导体，用它们直接接触电线自己本身也会触电.考点:安用电常识。
7．某同学观察到如图3所示的两种家用电器的铭牌,根据铭牌上提供的信息，判断在12个小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是 ( )A ．电冰箱比电风扇多B ．电风扇比电冰箱多C ．电冰箱与电风扇一样多D ．电冰箱比电风扇可能多，也可能少答案：B解析:电风扇12h 消耗的电能为60127200.720.5w h w h kw h kw h ⨯=⋅=⋅>⋅。
初中物理电学试题及答案
初中物理电学试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，导体两端的电压与通过导体的电流之间的关系由下列哪个定律描述？A. 欧姆定律B. 牛顿第二定律C. 法拉第电磁感应定律D. 库仑定律答案：A2. 下列哪种物质是半导体材料？A. 铜B. 铁C. 硅D. 铝答案：C3. 一个电阻为10Ω的电阻器与一个电阻为20Ω的电阻器串联后，总电阻是多少？A. 10ΩB. 20ΩC. 30ΩD. 50Ω答案：C4. 电能表是用来测量什么的？A. 电压B. 电流C. 电功率D. 电能答案：D5. 以下哪种设备可以将直流电转换为交流电？A. 变压器B. 整流器C. 逆变器D. 稳压器答案：C6. 电容器在电路中的主要作用是什么？A. 储存电荷B. 储存能量C. 储存电流D. 储存电压答案：A7. 以下哪个单位是电功率的单位？A. 瓦特B. 伏特C. 安培D. 焦耳答案：A8. 电感器在交流电路中的作用是什么？A. 储存电荷B. 储存能量C. 阻碍电流变化D. 产生电流答案：C9. 以下哪种现象描述的是电磁感应？A. 电流通过导线产生磁场B. 磁场通过导线产生电流C. 电流通过导线产生电压D. 磁场通过导线产生电压答案：B10. 电流的单位是安培，那么电流的国际单位制符号是什么？A. AB. VC. WD. J答案：A二、填空题（每题2分，共20分）1. 根据欧姆定律，电流I等于电压V除以电阻R，即I = ________。
答案：V/R2. 电阻的单位是欧姆，其符号是________答案：Ω3. 电容器的单位是法拉，其符号是________答案：F4. 电流的国际单位制符号是________答案：A5. 电功率的单位是瓦特，其符号是________答案：W6. 家庭电路中的电压通常是________答案：220V7. 电池串联时，总电压等于各电池电压之和，而电池并联时，总电压等于________答案：单个电池电压8. 电流表是用来测量________答案：电流9. 电压表是用来测量________答案：电压10. 电能表是用来测量________答案：电能三、简答题（每题10分，共30分）1. 请简述欧姆定律的内容及其应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学综合
1. 决定白炽灯明亮程度的因素是 （ ）
A 灯泡的电阻 B 灯泡的额定功率
C 灯泡的实际功率 D 灯泡消耗的电能
13．如图3所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
7. 有甲、乙两只灯泡，分别标有“3V 1.8W”和“4.5V 1.5W”的字样，若将这两只灯泡接入一个电路，要使它们同时正常发
光，下列方案中可行且最安全的是（ ）
8．如图所示，电流表A1、A2、A3的示数分别为30毫安、50毫安、70毫安，则电流表（ ）
A. A的示数是120毫安 B. A的示数是70毫安
C. A的示数是80毫安 D. A的示数是30毫安
11、如图8所示电路，当滑动变阻器滑片向右滑动时，电流表和电压表
示数变化情况是
A．电流表和电压表示数都不变
B．电流表示数变小，电压表1示数变小，电压表2示数不变
C．电流表示数不变，电压表示数都变大
18、如图11所示电路中,灯泡E上标有“6V 9W”字样,闭合开关S后,灯泡正常发光,电压表V1的示数为U1,电压表V2的示数
为U2,若U1:U2=2:3,则
A、灯丝电阻是4欧
B、电阻R的阻值是6欧
C、电阻R消耗的功率是6瓦
D、电源电压是15伏
15、已知R1:R2=2:3，开关S由打开到闭合，图9中电流表先后示数之比为2:5的电路是
4．如图2所示的几个电路中，三只电灯属于并联的是 [ ]
图3
图8
V
2
V
1
R1 R
2
A
V
A
R
图14
V1
V2
E
R
S
图9
2．在如图1所示的电路中，电源电压为6V，若开关S闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现
象的原因可能是 [ ]
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
2.如图1所示的电路，电源电压保持不变，S闭合后，当滑片P向右滑动时 [ ]
A.灯L1变亮，灯L2变暗，电流表示数变大
B.灯L1变暗，灯L2变亮，电流表示数变小
C.灯L1亮度不变，灯L2变暗，电流表示数变大
D.灯L1亮度不变，灯L2变暗，电流表示数变小
7．以下关于保险丝的说法中，正确的是 [ ]
A.保险丝是由电阻率较小而熔点较低的铅锑合金制成的
B.保险丝是由电阻率较大而熔点较高的合金丝制成的
C.保险丝的作用是在电路中有过大电流通过时，保险丝熔断，自动切断电路
D.保险丝应并联在用电器的两端
11．当将滑动变阻器的滑片P向右移动时，图2中的哪一种连接方法可使变阻器连入电路部分的电阻增大？
图2
14．分别标有 "220V 40W" 和 "220V 60W" 字样的甲、乙两盏电灯，若将它们串联起来仍接在 220 V的电路中，则下列判断
中正确的是
A．甲灯亮些 B．乙灯亮些 C．两灯一样亮 D．无法判定
6．下列说法中错误．．的是
A．保险丝是用电阻较大而熔点较高的材料制成的
B．不接触而靠近高压设备也会发生触电事故
C．试电笔是用来辨别火线和零线的
D．有金属外壳的家用电器，外壳一定要接地
10．有两根阻值相同的电热丝，把它们串联或并联后接在同一电压恒定的电源上，要取得相同的热量，则串联与并联两种方
式所需的通电时间之比为
A．1∶2 B．2∶1 C．1∶4 D．4∶1
18．检修照明电路时，某电灯不亮，但灯丝完好，开关也已接通，当用试电笔分别接触灯头的两接线柱时：若两次氖管都发
光，则说明 线出现断路；若两次氖管都不发光，则说明 线出现断路或者是生活区停电。
21．两只定值电阻, 甲标有“10Ω，1A”, 乙标有“15Ω，0.6A”，把它们串联起来，则电路中允许通过的最大电流为 ，
两端允许加上的最高电压是 。
A
B
D
C
图2
V
L1
L2
S
图1
29．（5分）一天，小明注意到家中的灯泡比平时亮，猜想可能是电压超过了220V，但家中没有电压表怎样才能证实
自己的猜想是正确的呢？小明冥思苦想，终于想出了方法，他做了如下实验：关闭家中其他所有用电器，只开了一盏“220V，
100W”的电灯，观察到家中标有“3000R/KWh”字样的电能表在20min内转盘转了121转。求：
（1）这盏电灯在20min内，消耗的电能是多少？ （2）小明家此时的实际电压是多少？
14、一个导体两端电压由10V变成15V时，电阻中的电流变化了0.5A，求导体电阻的大小与导体电功率的变化量。一
个导体中的电流由0.2A变成0.3A时，电阻两端的电压变化了5V，求导体电阻的大小与导体电功率的变化量。
28．（5分）如图13所示电路中，电源电压为16V，小灯泡L上虽标有规格，但除了“12V”字样以外其余均看不清
楚。开关S闭合后，调节变阻器的滑片P，使小灯泡恰能正常发光，此时电流表的示数为0．8A，假设小灯泡的电阻变，求：
（1）小灯泡正常发光时的电阻值。（2）再调节变阻器的滑片P，当电流表的示数为0．6A时，小灯泡的电功率是多少？
1、电阻R1大于R2,串联后两段接在8V的电压上，此时，通过R1的电流为0.4A，若将R1、R2并联后，两端接在6伏电
压上，干路中的电流强度为1.25A。求R1/R2的阻值?
2 、施工中需要临时接一盏灯,由于电源距工地较远,所以导线较长,当接入标有"220V 200W"的白帜灯后,发现灯不能正常发光,
经测量得知,灯两端的电压为200V,电源电压稳定且等于220V.(设灯丝电阻保持不变,运算结果保留整数)求:
(1)导线的电阻是多少?
(2)换成标有"220V 40W"的白帜灯,灯两端的电压是多少?
15、把电阻R1接入电压保持不变的电路中，通过R1的电流为2安，R1消耗的功率为P1，把R1和R2并联接入该电路中，
电路消耗的总功率为P2且P2=2.5P1，若把R1与R2串联后仍接入该电路中，电路中，电阻R2消耗的功率为7.2瓦，则电
阻R1的阻值是多少？
30．手机、数码相机等电器中多使用可充电电池，电池上所标的“电压”和“容量”是两个重要参数，容量的单位通常
为“毫安时”（符号mAh）。即容量等于放电电流与放电时间的乘积。某种可充电电池的铭牌标有：1.5V 1000mAh。当放电电
流是100mA时，请求出两个相关的物理量。
。
×
S
S
2
。
R
1
R
2
P
S
1
图13
。
A
1
R
1
R
2
S
A
2
P
图12
32 .在图13所示的电路中，已知电源电压U=15V，灯
泡L规格为“12V 6W”电阻R2=60Ω.滑动变阻器
R
1
的最大阻值为40Ω，开关S闭合后
（1） 当开关S1、S2都断开时，灯泡L刚好正常发光，R1接入电路中的电阻值多大？
（2） 当S1、S2闭合时，要使整个电路消耗的电功率最小，R1接入电路中的电阻值为多少？此时电路中的总电流为多大？
33．如图12电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0~20Ω，两只电流表的量程均为0.6A。当开关S
闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是0.4A。
（1）求电流表A2的示数及R1的阻值；
（2）在保证电流表安全的条件下，电路允许消耗的最大功率
是多大？滑动变阻器连入电路的电阻不得小于何值？
21．某品牌电热水壶的铭牌上标着如右表所示的数据。请计算：
（1）该电热水壶的电阻；（2分）
（2）当电热水壶装满水后，从20℃加热到100℃，水吸收的热量；（2分）（C水=４.２×103Ｊ／kg.℃）
（3）在额定电压下，要放出这些热量，电热水壶工作的时间。（不计热量损失）（1分）
（4）如果在用电高峰时间内用电热水壶烧水，电压只有200V左右，这时电热水壶发热时的功率大约是多大? （3分）
热水壶容量
2.0L
额定电压
220V
额定功率
800W
频率
50Hz
L
