光纤传感器使用方法
E3X-NA11光纤传感器调整说明
E3X-NA11光纤传感器调整说明
一、传感器外观、硬件介绍
1、（彩图）
2、面板说明
3、观测光量变化的LED光量条显示。
各指示灯所代表的含义如下图。
二、具体操作方法
1、根据需要，调整定时开关（ON:定时动作OFF：定时解除）和动作状态转换开关（L-ON/D-ON的转换）。
一般调整为：定时解除、L-ON
2、将已安装好的传感器送上电，上电后若没有检测到工件，指示灯的显示如图所示。
指示灯的状态解释如下图
3、将被检测的工件1送到对应的光纤头前，如下图用专用螺丝刀顺时钟旋转调整灵敏度调整旋钮可增大传感器的灵敏度，反之则减小。
调整到如下指示是即可。
此时表示该工件1被检测到了。
再将需要与工件1区别的另一工件（工件2）送到光纤头前指示灯
应如下图：
或指示灯不能超过下图
注意：在调整前要先考虑两工件的反光强度，反光度强的为工件1 ，弱的为工件2。
（反光强度：金属工件> 白色工件> 黑色工件）
三、检测取反操作
1、根据需要选择是入光时ON，还是遮光时ON。
如下图：
附：详细内容请参考“E3X-NA11光纤传感器使用说明.pdf”。
欧姆龙光纤传感器设置方法
欧姆龙光纤传感器设置方法欧姆龙光纤传感器设置欧姆龙光纤传感器是一种高性能的非接触式光电开关，广泛应用于工业自动化领域。
正确设置光纤传感器参数对于保证其正常工作非常重要。
下面将介绍几种常见的设置方法：方法一：基本参数设置1.确保光纤传感器与目标物件之间的距离符合要求。
2.连接光纤与控制器，并确保连接稳定。
3.打开控制器的电源，并进入设置界面。
方法二：光纤长度校准1.在设置界面中找到光纤长度校准选项。
2.按照界面提示，选择合适的光纤长度校准方式。
3.根据实际需求，输入光纤长度参数，并保存设置。
方法三：灵敏度调节1.在设置界面中找到灵敏度调节选项。
2.根据实际应用场景，选择合适的灵敏度调节方式。
3.调节灵敏度参数，直到达到满意的检测效果。
方法四：输出设置1.在设置界面中找到输出设置选项。
2.根据需要，选择合适的输出类型（如NPN，PNP，或模拟量输出）。
3.根据实际应用要求，设置输出触发条件和输出延时等参数。
方法五：特殊功能设置1.在设置界面中找到特殊功能设置选项。
2.根据实际需求，选择需要的特殊功能（如时序控制、对焦模式等）。
3.根据界面提示，设置特殊功能参数。
以上是常见的设置方法，具体的操作步骤可能会因不同型号的欧姆龙光纤传感器而略有不同。
在设置参数时，建议参考设备的说明书或官方文档，以确保正确设置和操作。
值得注意的是，在进行设置时应注意避免以下情况： - 光纤过长或过短，导致检测距离不准确； - 灵敏度设置过高或过低，影响检测精度； - 输出设置错误，导致无法触发或误触发。
通过正确设置欧姆龙光纤传感器的参数，可以确保其在工业自动化过程中的正常运行，实现准确可靠的目标物件检测和监控。
数字光纤传感器使用方法以及有什么作用-
数字光纤传感器使用方法以及有什么作用?其工作原理是将光源入射的光束通过光纤发送到调制器，并与调制器的内部和外部测量参数相互作用，形成可调光信号。
数字光纤传感器使用方法以及有什么作用?一、数字光纤传感器使用方法 1.SET按钮，可用于设置灵敏度。
该传感器的基本原理是使用光纤探针感测不同介质的折射率，然后获得数字信号，显示在手机屏幕上，并通过将显示值与设置的灵敏度值进行比较来发送开关值。
2.指示灯，当传感器有信号输出时，灯会变亮或变暗2.“设置灵敏度值”在手机屏幕上显示为绿色，以显示当前设置的灵敏度值。
当探头采集的值变为该值时，传感器形成信号。
二、数字光纤传感器的作用 1.水量和密度测量U 型光纤的传输功率随外部介质的折射率而变化。
光波作为信息载体，与混合流体的正电荷率相匹配，流型与水质无关。
基于这一原理，光纤密度传感器从根本上解决了高含水量、无分辨率和放射性物质的应用问题。
对于成千上万的多相流体油，水-气的折射率是不同的，因此混合流体的折射率会随着油、水、气的比例而变化。
因此，这种折射率调制光纤传感器不仅可以测量流体的持久性，还可以测量流体密度，具有较高的精度。
2.声学测量地震波在不同的介质中传播，接收不同的地震波形。
根据不同的地震波形，可以识别地层沉积层序和沉积构造，定位储层，判断蜜罐，检测套管损坏和裂缝，确定射孔层位和流体流动。
数字光纤传感器使用方法以及有什么作用?地下光纤三分量地震测量具有较高的灵敏度和方向性，能够产生高精度的空间图像。
它不仅可以提供近井筒图像，还可以提供井筒周围的地层图像，测量范围达数千公里。
它能承受环境条件，无运动部件和非下部电子设备，冲击力强，零运动，并能安装在复杂的非串小空间中。

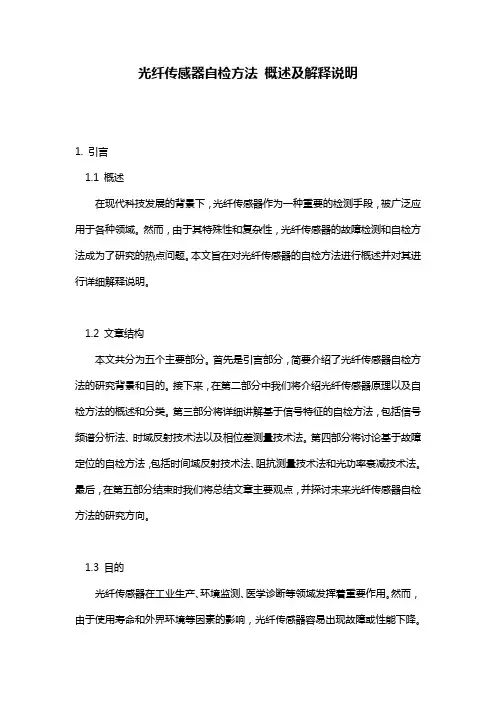

光纤传感器自检方法_概述及解释说明
光纤传感器自检方法概述及解释说明1. 引言1.1 概述在现代科技发展的背景下，光纤传感器作为一种重要的检测手段，被广泛应用于各种领域。
然而，由于其特殊性和复杂性，光纤传感器的故障检测和自检方法成为了研究的热点问题。
本文旨在对光纤传感器的自检方法进行概述并对其进行详细解释说明。
1.2 文章结构本文共分为五个主要部分。
首先是引言部分，简要介绍了光纤传感器自检方法的研究背景和目的。
接下来，在第二部分中我们将介绍光纤传感器原理以及自检方法的概述和分类。
第三部分将详细讲解基于信号特征的自检方法，包括信号频谱分析法、时域反射技术法以及相位差测量技术法。
第四部分将讨论基于故障定位的自检方法，包括时间域反射技术法、阻抗测量技术法和光功率衰减技术法。
最后，在第五部分结束时我们将总结文章主要观点，并探讨未来光纤传感器自检方法的研究方向。
1.3 目的光纤传感器在工业生产、环境监测、医学诊断等领域发挥着重要作用。
然而，由于使用寿命和外界环境等因素的影响，光纤传感器容易出现故障或性能下降。
因此，开发有效的自检方法对确保光纤传感器的正常运行至关重要。
本文旨在介绍并解释各种光纤传感器的自检方法，并为相关研究提供参考和指导。
2. 自检方法介绍2.1 光纤传感器原理介绍光纤传感器是一种利用光纤作为传感元件的传感器。
其工作原理基于光纤对光信号的敏感性。
当受到外界物理量的影响时，如温度、压力、形变等，会导致光纤中的光信号发生改变，从而通过检测这些改变来实现对相应物理量的测量和监测。
2.2 自检方法概述自检方法是指利用光纤传感器本身的特性和信号分析技术来进行传感器状态和性能的自动检测。
通过自检方法可以及时发现并诊断出传感器存在的故障或异常，并采取相应措施进行修复或替换。
2.3 自检方法分类和应用场景根据不同的原理和技术手段，自检方法可以被分为基于信号特征和基于故障定位两类。
基于信号特征的自检方法主要通过分析光纤传感器输出信号的特征参数来判断传感器是否正常工作。
ER2-22的说明书
多功能双数显光纤传感器ER2-22/ER2-22P使用说明书注意事项:为了确保您的安全，使用时请务必遵守以下条例:1、本产品仅供目标物检测之用。
请勿将本产品用于保护人体或人体部位等目的。
2、本产品不得作为防爆产品使用。
请勿在危险场所和 / 或潜在爆炸气体的环境中使用本产品。
3、该产品是 DC 电源型传感器。
请勿使用 AC 电源。
否则，会导致产品爆炸或着火。
4、请勿沿着电源线或高压线对放大器进行配线，否则传感器会因噪声发生故障或受损。
5、使用商用开关式稳压器时，确保将机框接地端子和接地端子接地。
6、请勿在室外或者外部光线能够直接进入光接收表面的位置使用。
产品部件说明:正确的安装方法:1, 安装在 DIN 轨道上时,如图一,将主机底部的卡槽与DIN轨道对齐。
按照箭头1的方向推动主机的同时，使其往箭头2的方向倾斜。
2, 拆卸传感器的方法是，在朝箭头1的方向推动主机的同时，朝箭头 3 的方向提升主机。
3, 安装到墙壁上(仅适用于主模块)将模块放到选配的安装架上，将其安装到一起，并使用两个 M3 螺钉固定住，如图二所示。
图1 图2连接光纤模块1, 按箭头 1 所示的方向开启防尘盖。
(如图3)2, 按箭头2所示的方向往下移光纤锁杆。
3, 将光纤模块记号上标记的长度插入光纤孔( 大约 14mm)。
4, 按箭头 4 所示的方向往下移光纤锁杆。
5, 如果使用较薄的光纤模块，则需要使用随其提供的转接器。
6, 如果没有连接正确的转接器，则薄型光纤模块将不能正确地检测目标物。
（转接器随光纤模块提供。
)7, 若将同轴反光型光纤模块连接到放大器上，应将单芯光纤连接到发射器侧(如图4)，而将多芯光纤连接到接收器侧。
图3 图4设置灵敏度两点校准:步骤1,在光纤头前方没有放置任何工件时,按SET(设置)按钮(按键时间不超过2秒).步骤1 步骤2步骤2,将一个工件放置在光纤前方,按SET(设置)按钮(按键时间不超过2秒).两个步骤测出的数值会显示在屏幕上并自动记忆储存.如果两者测出的灵敏度差额太小,在完成测定后,显示屏的数字会闪烁2秒,这种状态需要用后面说明的另外模式解决,但数值仍会自动记忆保存.定位校准:步骤1,在光纤头前方没有放置任何工件时,按SET(设置)按钮(按键时间不超过2秒)步骤1步骤2步骤2,将一个工件放置在光纤前方想要定位的位置,按SET(设置)至少3秒.直到显示屏闪烁.灵敏度微调:按上下箭头键可直接修正设置值(如下图示)1,按键后,屏幕数值闪烁,即可修正设置值.2,按住箭头键不放,会快速增加或减少,时间越久加减速度越快.按键操作说明:设置值(闪烁),调整设置值大小888 1999 P-2 9999上电显示按Mode键按 (闪烁) 按键 ,可调P1-P2功能模式 888 1999 P-1 1999 P-1 1999设置值当前值长按Mode超过3秒按Mode键按Mode键888 1999按Mode键按Mode键按Mode键ATT 1111 ToFF - - - - FEC F1- END() 按下UP DOWN,F1 F2 F3 F4可调按或键按键按Mode键按Mode 键 按(闪烁闪烁) 按Mode 键 按Mode 键 按(闪烁闪烁) 按Mode 键 按Mode 键 按(闪烁闪烁) 按Mode 键延时关闭 (闪烁)功能模式说明: 1, P1-P2功能 2, ATT 功能 3,延时功能说明4，FEC 频率调节：F1 F2 F3 F4四个频率，当并排使用时，相邻放大器设定在不同的频率，可以防止相互干扰。

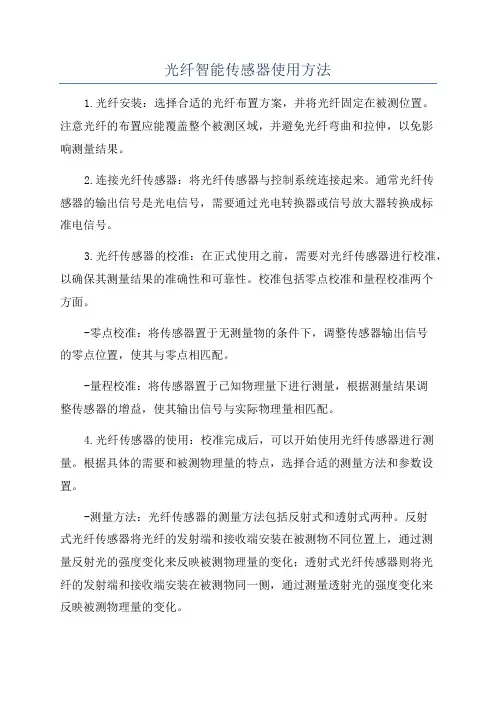

光纤智能传感器使用方法
光纤智能传感器使用方法1.光纤安装：选择合适的光纤布置方案，并将光纤固定在被测位置。
注意光纤的布置应能覆盖整个被测区域，并避免光纤弯曲和拉伸，以免影响测量结果。
2.连接光纤传感器：将光纤传感器与控制系统连接起来。
通常光纤传感器的输出信号是光电信号，需要通过光电转换器或信号放大器转换成标准电信号。
3.光纤传感器的校准：在正式使用之前，需要对光纤传感器进行校准，以确保其测量结果的准确性和可靠性。
校准包括零点校准和量程校准两个方面。
-零点校准：将传感器置于无测量物的条件下，调整传感器输出信号的零点位置，使其与零点相匹配。
-量程校准：将传感器置于已知物理量下进行测量，根据测量结果调整传感器的增益，使其输出信号与实际物理量相匹配。
4.光纤传感器的使用：校准完成后，可以开始使用光纤传感器进行测量。
根据具体的需要和被测物理量的特点，选择合适的测量方法和参数设置。
-测量方法：光纤传感器的测量方法包括反射式和透射式两种。
反射式光纤传感器将光纤的发射端和接收端安装在被测物不同位置上，通过测量反射光的强度变化来反映被测物理量的变化；透射式光纤传感器则将光纤的发射端和接收端安装在被测物同一侧，通过测量透射光的强度变化来反映被测物理量的变化。
-参数设置：根据被测物理量的特点，设置合适的参数。
例如，可以设置采样频率、灵敏度、滤波方式等。
5.数据分析和处理：使用光纤传感器采集到的数据进行分析和处理，以得到需要的测量结果。
根据具体的应用需求，可以使用各种数据处理算法和工具，如滑动平均、傅里叶变换等。
总结起来，光纤智能传感器的调试和使用包括光纤安装、连接光纤传感器、校准、测量、数据处理和故障排除等步骤。
正确进行光纤传感器的调试和使用，可以保证其测量结果的准确性和可靠性，有效提高工作效率和产品质量。
光纤传感器使用方法
光纤传感器使用方法一、光纤传感器的基本原理光纤传感器使用的是光纤传输信号的原理：本质上是利用光来进行信号的传递和检测。
在光纤传感器中，光源发出的光通过光纤传输到目标位置，目标位置的变化会引起光的散射或吸收，再通过光纤传回到光纤接收器，通过接收器检测到光的强度、频率等变化，从而实时掌握目标位置的信息。
二、光纤传感器的安装步骤1.确定光纤传感器的使用环境和实际需求，包括测量范围、测量对象的特性以及环境条件等。
2.根据需求选择合适的光纤传感器型号，并检查设备的完整性。
3.在安装光纤传感器之前，需要进行一些准备工作，如清洁安装位置、测量对象的准备等。
4.确定光纤传感器的安装位置，并使用固定装置将光纤传感器固定在合适的位置上，以确保其稳定性和准确性。
5.将光纤传感器与相关的控制设备连接，确保信号的稳定传输。
三、光纤传感器的使用注意事项1.在安装和使用光纤传感器时，要注意保护光纤的完整性，避免弯曲、挤压等损坏光纤的情况发生。
2.光纤传感器的工作环境应避免过高、过低的温度和湿度，以免影响传感器的性能。
3.避免将光纤传感器长时间放置在强光下，以免光线的干扰影响传感器的准确性。
4.定期对光纤传感器进行检查和维护，清理可能影响传感器性能的杂质，并注意防尘、防潮、防震等措施。
四、光纤传感器的应用举例1.工业生产中，光纤传感器常用于测量物体的位置、速度、压力等参数，以及检测机械设备的运行状态。
2.在环境监测领域，光纤传感器可以用于测量大气中的污染物浓度、土壤湿度、水质等指标。
3.医疗领域中，光纤传感器常应用于体温测量、心率监测等医疗设备中。
4.通信领域中，光纤传感器可以用于信号传输的检测和控制，提高通信的稳定性和可靠性。
总结：光纤传感器是一种基于光纤传输信号的设备，在实际应用中具有广泛用途。
使用光纤传感器时，需要注意安装和连接的步骤，及时进行维护和检查，并对光纤传感器进行正确的应用和调试。
通过合理的使用光纤传感器，可以实现高灵敏度、高精度的信号检测和控制，提高工业生产效率、环境监测质量等。
光纤传感器的工作原理
光纤传感器的工作原理
光纤传感器通过利用光的传输和反射特性来检测物体的存在和特定性质。
其工作原理可以简单地分为发射和接收两个步骤。
在发射端，光纤传感器会使用光源（通常为LED）发出一束光，并将其注入到一根光纤中。
光源发出的光经过光纤的全内反射，形成一束紧密的光束。
在接收端，光纤传感器装配有一个光敏元件（通常为光敏二极管）。
当有物体靠近光纤时，物体会部分或完全阻挡光线的传输。
当光线被阻挡时，光敏二极管会检测到光的变化，并将其转换为对应的电信号。
这个电信号会被传输到一个电子设备中，经过处理后可以确定物体与传感器之间的距离、位置或其他特性。
光纤传感器还可以采用其他的方案来实现不同的功能。
例如，光纤陀螺仪利用了Sagnac效应来测量自转角速度，光纤表面
等离子体传感器利用了表面等离子体共振效应来检测化学或生物分子等。
总的来说，光纤传感器利用光的传输和反射特性，在发射和接收端分别完成光的发射和接收，根据光线的变化来检测物体的存在和特定性质。
这使得光纤传感器在工业自动化、医疗诊断、环境监测等领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FS-V21/21G/21RP/21RM/21X
光纤传感器调试方法
1、基本组成
本系列的光纤传感器外观基本由以下几部分组成，从左到右依次为：
（1）SET键，此按钮可用于敏感度设定。
本传感器的基本原理为：通过光纤探头对不同介质折射率的感应，从而获得数字信号，显示在屏幕上，通过显示数值的大小与设定灵敏值的比较发送开关量。
（2）指示灯，此灯在传感器有信号输出时发生亮灭变化。
（3）“设定灵敏值”，在屏幕上显示为绿色，表明当前设定的灵敏值。
当探头采集到的数值变化至此数值时，传感器产生信号。
（4）“当前灵敏值”，在屏幕上显示为红色，显示传感器当前采集的数值。
（5）“选择按钮”，及左右箭头，可以实现各种功能的选择，相当于翻页键
（6）“模式选择按钮”，此按钮可用于设定不同的工作模式。
2、接线方法
（1）F S-V21/21G/21R/21RM/21X：棕线：L+24V 黑线：信号线
橙线：1-5V 蓝线：公共端
（2）FS-V21RP：棕线：L+24V 黑线：信号线蓝线：公共端
3、灵敏度校准
（1）全自动校准：在工件进入探头的灵敏区域时，按住“SET”键不放，保持3秒，灵敏值将会被设定，显示为绿色
（2）两点校准：在工件未进入灵敏区域时，按住“SET”键保持三秒，有一个敏感值被记忆，然后将工件放置在敏感区域，按下“SET”键保持三秒，另一个敏感值被记忆，当敏感值从一个值变化为另一值时，传感器产生电平变化。
（3）一般校准：也可以通过按“选择按钮”，及左右键来增减敏感度的设定值。
（4）位置校准：在工件未进入灵敏区域时，按住“SET”键保持
三秒，然后将工件放置在离探头一定距离，按下“SET”键保持三秒，一个敏感值被记忆，当工件每次到达此位置时，传感器产生电平变化。
4、常开常闭设定
按下最右侧的开关选择按钮，可以选择，内部开关为常闭还是常开。
