BOM录入要求及注意事项4.6
BOM清单管理规定
BOM清单管理规定1. 引言本文档旨在规范和管理BOM（Bill of Materials，物料清单）的使用和维护。
准确的BOM清单能够提高生产效率和产品质量，避免因错误的BOM清单而导致的生产延误和浪费。
2. BOM清单定义BOM清单是一个列出产品所需零部件和原材料的清单，包括每个零部件和原材料的数量和规格。
BOM清单是产品设计的基础，也是生产制造过程中的重要参考。
3. BOM清单管理3.1. BOM清单的编制- BOM清单应由设计部门负责编制，确保准确无误。
- BOM清单应根据产品设计规格和要求进行编制。
- BOM清单应包含每个零部件和原材料的名称、规格、数量和供应商信息。
3.2. BOM清单的更新- BOM清单应定期进行更新，以反映产品设计的变更和改进。
- 更新BOM清单时，应进行仔细验证并确保新的BOM清单与产品设计一致。
3.3. BOM清单的审批- BOM清单的更新和变更应经过相应部门的审批，包括设计部门、采购部门和品质管理部门等。
- 审批过程应确保BOM清单的准确性和合规性。
3.4. BOM清单的存档- BOM清单应进行有效的存档，确保可以追溯和查阅历史版本的BOM清单。
- 存档的BOM清单应进行适当的版本控制，以便跟踪BOM清单的变更和历史记录。
4. BOM清单的使用4.1. 生产过程中的BOM清单使用- 生产部门应按照BOM清单提供的信息准确选择和使用零部件和原材料。
- 生产过程中如需更改BOM清单中的零部件或原材料，应经过相应部门的批准和记录变更。
4.2. 采购过程中的BOM清单使用- 采购部门应根据BOM清单中提供的零部件和原材料信息进行采购。
- 如需采购替代零部件或原材料，应经过相应部门的批准，并确保替代品质量和功能与原件相当。
5. BOM清单变更管理- BOM清单的变更应按照公司内部的变更管理流程进行。
- 变更管理流程应包括变更申请、审批、实施和验证等环节，确保变更的有效性和可追溯性。
汽车座椅BOM编写手册
文件名称BOM编写手册生效日期2020-04-30 页码1/4BOM编写手册文件编号：2020年04月25日发布2020年04 月30日实施主文本以电子档形式存放并使所有适用成员都可以获得，一经打印无受控章即为无效文件。
版权所有，注意保密1.目的：制定本标准的目的是为了规范BOM内产品及零件的命名细则，指导规范填写BOM2.适用范围：本标准规定了产品总成、零部件的命名方式，及BOM填写说明3.产品命名规范3.1零件总成的命名方式项目代号+产品分类名称+总成列如:D058后中扶手总成项目代号：按项目立项书上的客户车型代号产品分类名称：按公司的产品（头枕，扶手，中控，座椅）的细分进行，如：前扶手，后中扶手，侧扶手，前排头枕，后排中头枕，二排头枕，后两侧头枕等；注：模型树建立时按总成名称按此方式建立，生成系列配置产品时总成名称PLM系统自动抓取面套的命名3.2产品零部件及组件的命名方式产品零部件命名方式参照设计部零件命名规则执行。
如：装饰板，泡沫，面套组件的命名方式：主件名称+组件如：储物盒组件解锁按钮组件零部件及组件内命名中不允许出现项目代号。
正确的显示：装饰板错误的显示：D058装饰板3.3.面套的命名方式项目代号+类别+颜色+纹理+面料+面套；项目代号：项目立项时的代号类别：产品类型：如头枕，扶手，侧翼等颜色：以护面的主色进行命名，如红色，黑色，棕色纹理：以主面料纹理名称进行命名；粗纹，中纹，细纹面料：以主面料材质：真皮，PVC列如：D058扶手黑色粗纹真皮面套；D058头枕红色细纹PVC面套；注：若发生以上命名仍然存在重复的情况则在后方加上主缝线的颜色如：B8LPA黑色粗皮&红色线面套3.5面料的命名方式建立物料代码时需提供的信息：面料名称+纹理+颜色+厚度+供应商列如：PVC 粗纹红色 1.5 南通南亚请建立代码：复合PVC 粗纹红色复合3T 上海智达请建立代码3.6缝线的命名方式线号+颜色如：20#红色线 40#黑色线备注：有明确的色号代码时需将代码录入规格内3.7塑料粒子的命名方式塑料粒子以简写命名, 牌号写至材料规格内如：ABS 规格：4330A合成塑料粒子以主料/合成料的形式简写命名，牌号写至材料规格内如PC/ABS 规格：HAC8250备注：有明确的色号代码时需将代码录入规格内文件名称BOM编写手册生效日期2020-04-30 页码5/44.PLM系统操作填写规范依据操作流程，规范每个步骤填写的规范及注意事项4.1零件号申请填写操作1234（1）编码列表的填写按下拉菜单，依据规则选择对应的代码（2）名称的填写依据3.命名规范执行：如总成：项目代号+产品分类名称+总成列:D058后中扶手总成如组件：主件名称+，ji组件列：储物盒盖板组件如零件：储物盒（3）度量单位的填写下拉菜单选取对应单位，度量单位对应的是BOM中的数量，一般零件按PCS选取；面料单位选取㎡，缝线选取M；(4)属性框的填写：必填项如下：物料类型：成品供应商：填写具体的供应商名称如在总部制造则填宁波继峰如在分公司制造则填继峰科技（沈阳继峰，武汉继峰等）如为外购供应商则填写对应的采购方，如：佳朗（隆登，平旦等）文件名称BOM编写手册生效日期2020-04-30 页码6/4 是否共用件：零件及组件类按情况选择共用/专用4.2 CATIA属性栏填写12（1）产品栏下必填信息：零件编号：填写申请的PLM零件编码版本：填01源：下拉菜单选取自制/委外（2）属性栏必填信息：产品名称：依据命名规范填写，与PLM保持一致材料：依据选用材料填写牌号，总成及组件无需填写材料标准：填写材料标准编号重量：按设计重量计算填写，无需填单位，单位默认;KG/M/M²文件名称BOM编写手册生效日期2020-04-30 页码7/4 4.3基础模形数据维护材料保存数据结构后，进入结构管理器，对零件进行插入材料；材料可从对应材料库中选取，也可输入代码检索；需维护完所有分零件的材料4.4基于基础数据生成产品配置操作如上图，选择数据进行插入面套生成产品配置；插入配置对话框中名称填写规范按3.3面套的命名方式执行列如：D058扶手黑色粗纹真皮面套；D058头枕红色细纹PVC橙线面套；文件名称BOM 编写手册生效日期2020-04-30页 码8/44.5.客户零件号维护编写操作 点击总成零件下的符号，选择打开方式为《查看器》，在对话框中找到《客户编号》栏填写入客户零件号后，选择保存并签入。
BOM编码作业指导书
BOM编码作业指导书一、概述BOM编码（Bill of Materials Code）是一种用于标识和管理产品组成结构的编码系统。
本作业指导书旨在详细介绍BOM编码的使用方法和规范，以便确保正确、一致地标识和管理产品组成结构。
二、BOM编码的目的和作用1. 目的：BOM编码的主要目的是为了方便识别和追踪产品的组成部分，以便在设计、生产、销售和维护过程中进行有效管理和沟通。
2. 作用：- 确保产品组成结构的准确性和一致性；- 提高生产过程中的效率和质量；- 便于进行产品的追溯和售后服务；- 为供应链管理提供准确的信息；- 支持产品变更管理和版本控制。
三、BOM编码的规范要求1. 编码结构：BOM编码由一系列字符组成，每个字符代表特定的含义。
一般来说，BOM编码的结构包括以下几个方面的信息：- 产品类别：用于区分不同的产品类别，例如A表示电子产品，B表示机械产品；- 产品型号：用于标识具体的产品型号，例如001表示型号为001的产品；- 零部件序号：用于标识产品组成结构中的每个零部件的顺序，例如001表示第一个零部件，002表示第二个零部件。
2. 编码规则：- 产品类别和产品型号的编码应遵循公司内部的命名规范；- 零部件序号的编码应从001开始，依次递增；- 不同级别的零部件可以使用不同的编码前缀，以便区分；- 零部件的编码应具有唯一性，不允许重复使用。
3. 编码管理：- BOM编码的管理应由专门的团队或个人负责，确保编码的准确性和一致性；- 需要建立相应的数据库或系统来管理BOM编码，包括编码的分配、更新和查询等功能；- 编码的变更需经过相应的审批和记录，确保变更的可追溯性。
四、BOM编码的使用方法1. 产品设计：在产品设计阶段，设计师需要根据产品的组成结构为每个零部件分配合适的BOM编码。
设计师可以通过查询BOM编码数据库来获取可用的编码，并确保所分配的编码满足规范要求。
2. 生产制造：在生产制造过程中，操作人员需要根据BOM编码来获取所需的零部件和材料。
ERP操作规范(BOM录入ERP系统)
业务介绍
BOM 是Bill of Material 的缩写
,指物料清单,主要是为批量生产时便于采购制作物料计划。
流程图
操作指南
1.
打开“制造数据”，选择“物料清单BOM ” 窗体。
看一下当前窗口状态是否为“新增”状态，若不是，击工具栏“新增”按钮，使窗口切换到新增状态。
2.
录入或按F2选择“产品编号”，系统会自动带上“物料清单”资料上设定的一些信息，如“物料清单描述”“产品名称”
“物料清单编号”等。
3. 录入或按F2键选择“物料编号”。
4. 录入基本数量、损耗。
在不确定相关的数据时，要先保存为草稿状态，再确定时再进行添加凭证。
5. 确认产品的基本数量。
6. 若还有其它产品，可以重复4-6步骤。
7.
录入后，点击“添加”按钮，数据即保存。
窗体又恢复为“浏览”模式。
相关操作
关闭BOM 1.
打开一张BOM ，左下角显示订单状态。
‘停用标志”表示此单不再使用。
(见图1)
3
1
2
4
5
2.打开“数据”菜单，点击“关闭”。
3.此订单关闭,左下角“停用标志”的小方格会出现“√”。
(见图2)
图1 1
图2 2。
BOM所需注意事项
BOM所需注意事项
1.编码要和品名对应。
否则导入后带进ERP的规格是错的。
没有编码的要提前申请，具体描述可参照《物料编码规范》。
2.板卡描述要完整。
具体可参照如下：
BARE PCB CR5004ls-c_INTERFACE-V1.1 82*33mm T=1.6mm
3.用量要准确。
点位应和数量一致。
4.原理图中规格描述要准确，且要和BOM要对应。
比如0.01uf和10nf是同一物料，可以合并。
这个原理图中应注意value的描述，描述一致更方便bom的制作。
5.BOM中规格描述要清楚，准确。
最好在第一次打样的时候就能通过采购将物料型号名称
添加准确。
6.选用物料时：尽可能选择我们之前有使用过或ERP中已有类似规格。
研发样机结束后应
做一次BOM删减，以节约成本。
尽可能统一物料种类。
7.同种物料不能出现两行或更多。
8.研发样板出来时需添加灯柱等。
可由工程一同参与评估。
9.贴片电阻的瓦数如下：
１／１０W ０６０３
１／１６W 0402
1/8w 0805
1/4w 1206
1/2W 1210
3/4W 2010
1/W 2512
另外，ECN更改单的填写也要注意规范。

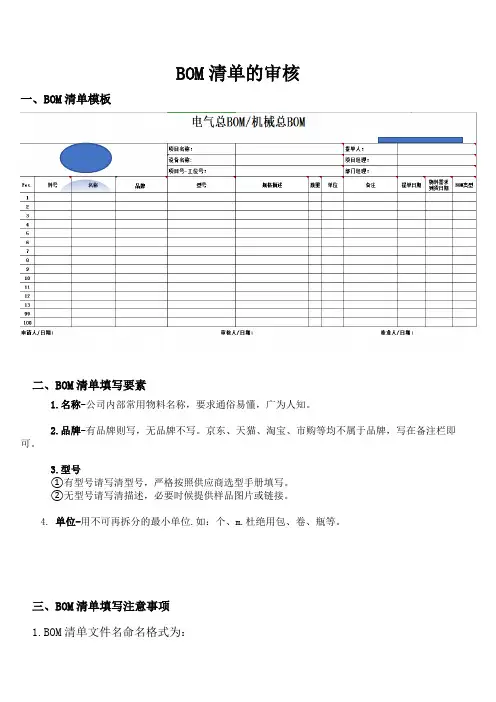

BOM清单审核注意事项
BOM清单的审核
一、BOM清单模板
二、BOM清单填写要素
1.名称-公司内部常用物料名称，要求通俗易懂，广为人知。
2.品牌-有品牌则写，无品牌不写。
京东、天猫、淘宝、市购等均不属于品牌，写在备注栏即可。
3.型号
①有型号请写清型号，严格按照供应商选型手册填写。
②无型号请写清描述，必要时候提供样品图片或链接。
4.单位-用不可再拆分的最小单位.如：个、m.杜绝用包、卷、瓶等。
三、BOM清单填写注意事项
1.BOM清单文件名命名格式为：
项目号-工位号姓名采购清单-****年.*月.*日
如：UHU20003-FA30 都德辉采购清单-2020.2.22
2.表格题目命名统一为：电气总BOM/机械总BOM
3.内容填写注意事项
①公司LOGO如上者才是现行标准模板。
②图中标红内容请务必填写完整。
③品牌名原则上是中英文对照，如：中文/英文。
英文字母需全部大写。
（注意：如若只有中文，
则只写中文；只有英文的，只写英文，英文字母全部大写。
）
④型号填写需注意：
遇到X用英文拼写状态下的*代替；型号之间间隔符号用英文状态下的“.”、“-”或者“/”代替；型号中间不允许有空格。
BOM表管理及规则
1. 目的通过对BOM表编制及其管理过程作出规定，防止错误发生，以确保质量和生产过程的顺利进行，提高工作效率。
2. 适用范围本规定适用于工程部BOM表编制过程及其管理要求。
3．职责3.1工程部：BOM表编制实施部门，准确、及时制作BOM以满足生产需求。
3.2物控计划处：提供本期生产任务资料，并督导BOM表编制完成。
3.3生产部：BOM表接受单位，及时反馈信息至工程部。
4. BOM编制及管理流程4.1 BOM结构说明：不同的机种有不同的BOM。
一份综合的BOM由阶层、序号、料号、描述、单位用量组成。
所谓的阶层也就是物料在产品中的结构位置，父项与子项的关系，单层BOM是针对一个阶层的物料清单。
4.2 对编制或修订BOM的时机:4.2.1市场部提供客户之BOM或设计变更通知,交工程部进行物料编号和本公司BOM编制或修订。
4.2.2 BOM编制或修订后经工程部经理核准后由文件管制中心列管,并分发相关部门。
4.3 BOM的发出时机: BOM要在投产之前发出。
.4.4 BOM表编制依据4.4.1 BOM制作依据为《产品配置表》、《物料编码表》4.4.2 编制的类型为产品结构树形产品结构树的层次结构必须反映产品的功能划分与组成；必须考虑产品的生产和商务需求。
在产品的总体设计方案完成后，要通过产品结构树来实现产品的功能划分，将产品实物化。
产品结构树的完成是产品总体设计完成的标志之一。
例如：成品-1309L主板上盖宏旭钢件银色主板上盖宏旭钢件银色镭雕-1309L主板上盖宏旭钢件银色底中漆素材-1309L主板上盖宏旭钢件白色油漆：700-底漆油漆：800-中漆镀材：铟丝油漆：900-面漆备注：具体格式见BOM表格式模板。
4.5 BOM表的更新当BOM表编制依据或物料发生变化（制程异常）后，更新相关BOM。
（更新时依据《产品配置表》、《产品备忘录》、《备忘录变更》、异常处理措施要求）。
4.6 BOM表的核查4.6.1所有BOM表必须是经过BOM制作组人员核查，通过后提交给BOM表管理员；4.6.2标配BOM表首先根据《设备编码表》核对设备编码是否正确，再根据对应的《产品配置表》核对物料选用是否正确；4.6.3 特配BOM表根据《产品备忘录》核对设备编码和配置情况，其余项目仍根据对应的《产品配置表》进行物料选用方面的核对；4.6.4 改配BOM表根据《改配通知单》核对所要更改项目；4.6.5 BOM表核查无误后，进行排版，并将版本更改为当前最新版本。
BOM所需注意事项
BOM所需注意事项
1.编码要和品名对应。
否则导入后带进ERP的规格是错的。
没有编码的要提前申请，具体描述可参照《物料编码规范》。
2.板卡描述要完整。
具体可参照如下：
BARE PCB CR5004ls-c_INTERFACE-V1.1 82*33mm T=1.6mm
3.用量要准确。
点位应和数量一致。
4.原理图中规格描述要准确，且要和BOM要对应。
比如0.01uf和10nf是同一物料，可以合并。
这个原理图中应注意value的描述，描述一致更方便bom的制作。
5.BOM中规格描述要清楚，准确。
最好在第一次打样的时候就能通过采购将物料型号名称
添加准确。
6.选用物料时：尽可能选择我们之前有使用过或ERP中已有类似规格。
研发样机结束后应
做一次BOM删减，以节约成本。
尽可能统一物料种类。
7.同种物料不能出现两行或更多。
8.研发样板出来时需添加灯柱等。
可由工程一同参与评估。
9.贴片电阻的瓦数如下：
１／１０W ０６０３
１／１６W 0402
1/8w 0805
1/4w 1206
1/2W 1210
3/4W 2010
1/W 2512
另外，ECN更改单的填写也要注意规范。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共兴电子生产BOM录入基本要求
1 料单格式使用物料清单模板的EXCEL表格。
2 料单中包括PCB板、零件类、贴片类、直插类。
3 贴片件录入基本顺序:贴片电阻贴片电容集成电路,优先录入贴片电阻/贴片电容,集成电路放在最后,其它类别放在中间.。
4 直插件录入要求:需要给客户带回的配件属性标识为客户带料配件,即不需要焊接,也不需要出料；客户带料需安装的物料配件属性为客户带料，自采部分按之前规则进行,所有直插件及贴片件的配件均归到零件类别。
5 封装核实：每一类器件封装需全部核实，器件位置10个以内的，需全部核实位置封装；器件位置超过10个及以上的，最少抽测10个位置。
6 规格型号完善：规格型号完善需按照存货规则完善。
7 某批次不焊的器件最好在料表下侧能体现，尤其是客户有特殊说明的必须标注，有利于编程的准确性。
8 需在特殊工艺一栏填写产品工艺要求。
注意事项
1 规格型号：电阻需标明阻值及精度；电容需标明容值及耐压、精度要求；插拔端子弯针或直针，发光二极管需标明颜色；
2 料单中封装必须准确，否则会出现错件现象。
3 对元件材质、耐温、温漂、品质因数、品牌有特殊要求的需标明。
4 零件类注意螺丝是否需要加平、弹垫，是否正反面都需要加平、弹垫或绝缘垫片，导热硅脂，螺丝固定胶等。
5
