皮带机保护装置安装要求及标准一、带式输送机需安装的保护1.驱动滚筒防滑保护2.堆煤保护3.防跑偏装置4.温度保护5.烟雾保护6.超温自动洒水装置7.带式输送机巷道内应安设沿线紧停保护装置8.在主要运输巷道内安设的带式输送机还应装设：（1）输送带张紧力下降保护装置和防撕裂保护装置；（2）在机头和机尾防止人员与驱动滚筒或导向滚筒相接触的防护栏；（3）倾斜井巷中使用的带式输送机，上运时必须同时装设防逆转装置和制动装置；下运时必须装设制动装置。
二、各种保护的作用与安装位置：1.防滑保护装置防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
磁铁式：防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。
滚轮式防滑保护：传感器安装在下胶带上面或者上胶带下面2.堆煤保护装置堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。
堆煤保护装置安装一般分两种情况：一种是安装在煤仓上口，堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当煤堆积触及到堆煤保护探头时，保护器将自动停机报警。
另一种是安装在两部带式输送机搭接处，在两部皮带机搭接处堆煤保护传感器的安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机机架侧向200-300mm，当堆煤触及到堆煤保护探头时，保护器将自动停机报警。
3.防跑偏保护装置防跑偏保护装置的作用是，在输送带发生跑偏时，使输送带自动纠偏；在严重跑偏时，使输送机自动停机。
（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时，胶带推动臂式滚动导杆，当偏离夹角大于200（允许误差±30）时，跑偏开关动作，保护器主机开始报警，但不造成停机；保护器主机经过5-10s延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。
带式输送机保护装置安装标准
带式输送机保护装置安装标准为进一步规范带式输送机各种保护装置的安装，保障设备安全运转，特制定本标准。
一、打滑保护（速度）（一）保护特性：当驱动滚筒与输送带打滑摩擦时，能使带式输送机自动停机。
对带式输送机的正常启动和停止的速度变化，防滑保护装置不应有保护动作。
保护装置应分为电感式和滚轮式。
（二）安装位置：电感式防滑保护装置的磁铁应安装在从动滚筒侧面上，速度传感器安装在与磁铁相对应支架上；滚轮式防滑保护装置的滚轮速度传感器应安装在下胶带上表面或下胶带下表面，并应保证胶带与滚轮有足够的摩擦力。
安装时，应在传感器的支架部位制作支架。
（三）试验周期：每天至少试验一次。
二、跑偏保护（一）保护特性：当运行的输送带超出托辊端部边缘20mm时，跑偏保护装置中止带式输送机的运行。
（二）安装位置：1、跑偏保护装置应成对使用，且距机头、机尾10m-15m范围内应各安装1组，当带式输送机有坡度变化时，应在变坡位置安装1组，简易胶带跑偏保护可在机头安装1组；2、跑偏保护应用专用托架固定在胶带机大架或纵梁上。
（三）试验周期：每天至少试验一次。
三、堆煤保护（一）保护特性：在输送机机头发生堆积煤时，使带式输送机自动停机，并应发出故障语音报警。
（二）安装位置：1、堆煤保护装置安装在煤仓上口或两部带式输送机搭接处；2、输送机与煤仓搭接时，传感器应安装在机头下胶带200mm水平以下，其平面位置应在煤仓口范围内；3、两部带式输送机转载搭接时，传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带带面最高点的距离不应大于500mm，且吊挂高度不应高于卸载滚筒下沿；4、皮带与溜煤槽搭接时，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm；5、胶带与煤仓直接搭接时，分别在煤仓满仓位置及溜煤槽落煤点上方500mm各安装一个堆煤保护传感器，两处堆煤保护传感器都必须灵敏可靠；6、堆煤保护控制线应在巷道顶板垂直引下，传感器触头垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作；带式输送机机头安装有除铁器或其它设施，影响堆煤保护器传感器安装时，应加工专用托架安装，确保传感器固定牢靠。
皮带机综合保护安装标准(2020.4.3)
皮带机综合保护装置安装标准太原市梗阳实业集团有限公司麦地掌煤矿二0二0年四月三日皮带机综合保护装置安装标准一、带式输送机需安装的保护1、装设防打滑、跑偏、堆煤、撕裂等保护装置，以及温度、烟雾监测装置和自动洒水装置。
2、应当具备沿线急停闭锁功能。
3、主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。
4、倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动且必须装设防超速保护装置。
5、在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。
6、机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。
行人跨越带式输送机处，应当设过桥。
二、各种保护的作用与安装位置：1.防打滑保护装置防打滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
当输送带速度在10s内均在50%～110%Ve(Ve为额定带速)范围内，正常运行；输送带速度小于50%Ve或大于110%Ve时，保护装置报警，同时停止带式输送机的运行。
磁铁式：防滑保护装置应将磁铁安装在从动滚筒或导向滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，当皮带机滚筒转速低于设定值并保持5秒钟时，皮带机将自动断电停机。
滚轮式防滑保护：传感器安装在机头部下胶带上面平行段，主要适用于固定式带式输送机。
2.跑偏保护装置跑偏保护装置的作用是，在输送带发生跑偏触及跑偏开关时，跑偏保护动作使输送机自动停机并报警。
防跑偏装置应安装在距离槽形托辊端部边缘20～50mm范围内，用厚8mm铁板做架，螺栓固定，并且15米范围内应无机械防跑偏。
（1）在用带式输送机在机头和机尾均安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏时（探杆转动至动作角度30°时），跑偏开关动作，经过5～10s延时后主机将自动切断电源，实现跑偏保护。
（2）在用的主要带式输送机，中间部分安装自动纠偏装置，当胶带出现跑偏时，自动纠偏装置发生偏转，使胶带自动复位；各顺槽内带式输送机安装防跑偏抗轮，以阻碍皮带跑偏。

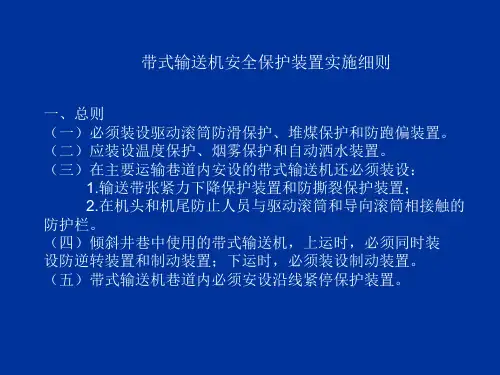

带式输送机六大保护安装规范
（九）防撕裂保护装置 防撕裂保护装置的作用是当输送带撕裂时使输送机自动停 机，防止撕裂事故扩大。由于防撕裂保护装置现在还没有一种成熟 可靠的定型成品，根据我矿实际，我矿主要带式输送机暂采用行程 开关式。 三、试验方法 （一）防滑保护装置 对于电感式防滑保护装置，通过转动传感器方向或使传感器 远离滚筒；对于滚轮式防滑保护装置是利用简易可靠的试验支架， 将其提起或转开使其与皮带表面脱离，胶带运输机应能自动停机。 （二）堆煤保护 人为的触动堆煤保护传感器的触头，使保护动作，胶带输送 机应能自动停机或有故障显示。 （三）跑偏保护 人为的推动跑偏传感器的滚动导杆，经延时使限位开关动 作，能自动停机或有故障显示为正常。
四、试验制度 （一）试验周期 温度保护和烟雾保护装置，每天检查一次，防滑保护、防跑 偏保护、堆煤保护、自动洒水和张紧力下降保护装置每天试验一 次，沿线紧停保护装置每周所有紧停开关试验一遍。 （二）职责分工 1.检修班的输送机司机负责对保护装置进行试验，并填写试 验记录，记录应按要求，分别填写“已试验、已检查或已更换、 已试…号紧停”内容，并签字，试验记录在现场存放备查。 2.值班维修工是保护装置的维护人，有责任配合输送机司机 做好试验工作。 3.有关部门每月定期检查一次各种记录，不定期对皮带机保 护装置进行检查、试验。 4.各单位对到期需检验的温度、烟雾传感器，首先有检验合 格的温度、烟雾传感器进行替换，将需检验的温度、烟雾传感器 拆除。
（五）张紧力下降保护装置 张紧力下降保护装置的作用是当输送带张紧力下降，输送带 和驱动滚筒间将产生打滑时，使输送机自动停机并报警。 主要运输巷道内安设的带式输送机拉紧装置，保护信号通过 安装在液压站液压传感器、行程开关或其它信号，进入输送机 主控系统。 （六）防逆转装置 防逆转装置的作用是防止上运的带式输送机发生逆转飞车 事故。在用的上运固定带式输送机必须配备滚柱式逆止保护装 置和其它有效的定型防逆转装置。 （七）制动装置 制动装置的作用是防止上运的输送机停车逆转，使下运的带 式输送机及时停车。 在用的倾斜运输的胶带运输机必须配备完善的制动装置。 （八）沿线紧停保护装置 输送机巷道内每隔100 m安装一个设有紧停开关， 开关信号接入带式输送机控制系统。
带式输送机综合保护装置技术标准
带式输送机综合保护装置技术标准一、《煤矿安全规程2016》第五百七十一条带式输送机必须设置下列安全保护：（一）拉绳开关和防跑偏、打滑、堵塞等。
（二）上运时应当设制动器和逆止器，下运时应当设软制动和防超速保护装置。
（二）机头、机尾、驱动滚筒和改向滚筒处应当设防护栏。
第五百七十三条带式输送机启动时应当有声光报警装置，运行时严禁运送工具、材料、设备和人员停机前后必须巡杏托。
棍和输送带的运行情况，发现异常及时处理检修时应当停机闭锁。
二、《中华人民共和国煤炭行业标准》中MT872-2000 《矿用带式输送机保护装置技术条件》中4.5 保护特性要求4.5.1 打滑保护特性:当输送带速度在10s内均在(50%~70%)Ve(Ve为额定带速)范围内,或输送带速度小于等于50%Ve时，或输送带速度大于等于110%Ve时,打滑保护装置应报警,同时中止带式输送机的运行。
对带式输送机正常起动和停止造成的速度变化,打滑保护装置不应有保护动作。
打滑保护应采用反时限特性。
4.5.2堆煤保护特性:堆煤保护装置在2s内连续检测到煤位超过预定位置应报警,同时中止带式输送机运行。
对于使用靠改变偏转角或动作行程来进行煤位保护的这类堆煤保护装置,其保护动作时所需的作用力不大于9.8 N。
4.5.3跑偏保护特性：a)当运行的输送带跑偏时,跑偏保护装置应报警；b)当运行的输送带超出托辊端部边缘20mm时,跑偏保护装置中止带式输送机的运行；c)对于使用接触式跑偏传感器之类的跑偏保护装置,其保护动作所需作用于跑偏传感器中点正向力为20~100 N。
4.5.4超温洒水保护特性：在测温点处温度超过规定值时超温洒水装置应报警,同时能启动洒水装置,喷水降温。
对主滚筒温度的监测将温度阈值设定如下：测温点与离被监测点发热处距离为10~15 mm时为(42士2)C;直接测量滚简表面温度为(70 +2);直接测量滚简内壁温度为(60土2) C。
其他部位依据现场实际情况设定。
带式输送机保护安装及试验标准
带式输送机保护安装及试验标准带式输送机的防滑保护、堆煤保护、跑偏保护、沿线急停装置、烟雾保护、防撕裂保护、欠电压保护、过电流保护应接入胶带输送机控制回路或主回路，所有保护应手势灵敏、保护可靠。
超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够构建需要自动打开水源洒水降温，并报警停车。
（一）保护安装要求1、防滑保护1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带前面。
固定式带式输送带安装时，应装在前部机鼻卸载滚筒与驱动滚筒之间;当两液力滚筒距离较远时，也可安装在两驱动滚筒彼此之间;其它地点使用的带式输送机，应安装在回程带距机头较近处;简易皮带（注：采掘工作面用800mm 及以下可伸缩皮带，下同）防滑保护应驻于控管改向滚筒侧面与滚筒侧边的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大竖直架上，严禁用铁丝或其它物品捆扎固定。
1.2保护特性：当输送带速度10s内均在（50%〜70%）Ve（Ve为额定带速）范围内、输送带速度小于或等于50%、输送带加速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常和停止的速度变化，防滑保护装置不应有保护动作。
2、堆煤保护2.1安装要求2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载洗碗机前方吊挂;传感器触头应当水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆有煤保护误动作。
2.1.2转用溜煤槽的胶带，堆双肋矿保护传感器触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。
2.1.3胶带与煤仓直接搭接时，分别在煤仓满仓位置及溜煤槽落于落煤点上方500mm处各安装一个堆煤保护传感器，两处堆煤保护传感器灵敏都必须灵敏可靠。
2.1.4采用矿车或其它方式转载的投稿地点，以矿车或接煤设施局部满载为基准点，堆煤煤保护传感器触头距基准点应在200〜300mm之间。
带式输送机保护安装要求
《煤矿安全规程》第三百七十四条采用滚筒驱动带式输送机运输时，应遵守下列规定：(一)采用非金属聚合物制造的输送带、托辊和滚筒包胶材料等，其阻燃性能和抗静电性能必须符合有关标准的规定。
(二)必须装设防打滑、跑偏、堆煤、撕裂等保护装置，同时应当装设温度、烟雾监测装置和自动洒水装置。
(三)应当具备沿线急停闭锁功能。
(四)主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。
(五)倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动装置且必须装设防超速保护装置。
(六)在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。
(七)液力偶合器严禁使用可燃性传动介质(调速型液力偶合器不受此限)。
(八)机头、机尾及搭接处，应当有充分照明。
(九)机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。
行人跨越带式输送机处，应当设过桥。
（十）输送带设计安全系数，应当按下列规定选取：1、棉织物芯输送带，8～9。
2、尼龙、聚酯织物芯输送带，10～12。
3、钢丝绳芯输送带，7～9；当带式输送机采取可控软启动、制动措施时，5～7。
滚筒驱动带式输送机保护、安全设施安装标准：1、防打滑保护现在咱们使用的有磁铁式、滚轮式和管式防滑保护三种，其中（1）磁铁式防滑保护：安装方法：一般将磁铁安装在从动滚筒的侧面，速度传感器安装在与磁铁相对应的支架上。
保护原理：当驱动滚筒转动胶带不转或转动慢（即皮带出现打滑）时，速度传感器在设定时间内接收不到磁铁的信号，保护主机即视为皮带出现打滑，经过一定延时后保护动作停机。
试验方法：可将保护装置磁铁或速度传感器拆下移动位置，相距大于20mm或磁铁与速度传感器错位不对正，皮带停机或不能启动皮带机，说明防滑保护装置动作可靠。
（2）滚轮式防滑保护：安装方法：一般将滚轮安装在机头段的下胶带上面或者上胶带下面。
保护原理：皮带运行时，带动滚轮转动，当驱动滚筒转动胶带不转或转动慢（即皮带出现打滑）时，滚轮不转动或转动速度降低，保护主机在设定时间内接收不到滚轮传感器的信号，保护主机即视为皮带出现打滑，经过一定延时后保护动作停机。
带式输送机“十三大保护装置”安装标准
带式输送机“十三大保护装置”安装标准目录1.防跑偏保护装置 (1)2.防撕裂保护 (2)3.防打滑保护装置 (2)4.堵塞保护装置 (3)5.烟雾保护装置 (4)6.超温自动洒水保护装置 (4)7.沿线急停闭锁保护装置 (5)8.防逆止和制动装置 (6)9.张紧力下降保护装置 (6)10.逆止制动装置 (7)11.欠电压过电流保护 (7)12.沿线保护装置 (8)13.局部过载保护 (8)1.防跑偏保护装置防跑偏保护装置在输送带发生跑偏时，应能使输送带自动纠偏；在严重跑偏时，应能使输送机自动停机。
防跑偏保护装置安装应符合下列规定：(1)防跑偏保护应成对使用，左右对称安装，摆杆向里有倾角，距托辐外边缘不超20mm o(2)带式输送机机头、机尾IOm〜15m范围内应各安装1组跑偏保护。
输送机长度超过300m时，中间段至少设置一组防跑偏保护装置。
(3)带式输送机有坡度变化或拐弯时,应在变坡或拐弯位置各安装1组防跑偏保护装置。
(4)自动纠偏装置安装在主要带式输送机上的间隔应为上胶带50m 一组、下胶带IOOm一组，其他可参照执行，纠偏装置须用夹板或螺栓可靠固定。
(5)防跑偏保护装置应用支架安装在带式输送机大架或纵梁上，严禁使用铁丝捆绑，胶带跑偏且推动传感器的导杆偏离中心线15° ±5°时，跑偏开关应动作，并应发出跑偏语音报警；当延时2s后仍处于跑偏状态时，保护装置主机应自动切断电源。
2.防撕裂保护皮带输送机的防撕裂保护装置旨在防止输送带在工作过程中发生撕裂，防止导致物料泄漏和设备故障。
以下是一些常见的皮带输送机防撕裂保护装置：撕裂检测器：安装在输送带上的撕裂检测器能够实时监测输送带的状态，一旦发现撕裂现象，就会发出警报信号或采取自动停机等措施，以避免进一步的损坏。
撕裂传感器：安装在输送带上的撕裂传感器能够感知到输送带的撕裂，并及时反馈给控制系统，触发预警或停机保护措施。
撕裂监控系统：通过在输送带两侧安装摄像头、激光等设备，实时监测输送带的撕裂情况，将数据传输给监控系统进行分析和处理，及时采取措施保护设备和人员安全。
