2019年中考物理试题分类汇编——简单机械专题2(word版含参考答案)
2019年中考物理试题分类汇编——简单机械专题一、选择题1.（2019德州，7）图是汽车刹车原理图，连着刹车踏板的金属杆是一根能绕O点转动的杠杆，当驾驶员踩下刹车踏板时，刹车油受到挤压从而推动活塞向左移，活塞挤压刹车卡钳夹紧刹车盘产生摩擦力使车辆减速。
行驶中的汽车刹车时，下列说法不正确的是（ ）A．脚踩刹车踏板时，汽车的机械能转化为内能B．刹车卡钳把刹车盘夹得越紧，摩擦力越大C．连着刹车踏板的金属杆是省力杠杆D．刹车过程中汽车的惯性减小2.（2019烟台，12）在探究“影响滑轮组机械效率高低的因素”时，同学们提出了下列猜想（1）滑轮组机械效率高低可能与动滑轮重有关；（2）滑轮组机械效率高低可能与被提升的物重有关；（3）滑轮组机械效率高低可能与物体提升高度有关；（4）滑轮组机械效率高低可能与承重绳子股数有关。
小明同学设计了如图所示的两个滑轮组，进行对比实验来验证提出的猜想，则该实验验证的猜想是A.（1）B.（2）C.（3）D.（4）3.（2019聊城，）如图所示，用滑轮组提升重100N的物体时，在10s内绳子自由端被匀速拉下6m。
已知拉绳子的力F为60N，不计绳重和摩擦，则在此过程中（ ）A．物体被提升了2mB．所做的有用功是300JC．拉力F的功率是30WD．滑轮组的机械效率是55.6%4.（2019东营，9）如图所示，下列简单机械中，忽略杠杆、滑轮的自重、绳重及摩擦，当提起同一重物时，最省力的是（ ）5.（2019广州，9）如图所示，把重为G 的物体甲从A 点竖直向上匀速拉至B 点，过程绳的拉力对甲做的功为W AB ；用平行于斜面的拉力把重也为G 的物体乙沿面从C 点匀速拉至B 等高的D 点，在此过程中的拉力对乙做的功为W CD，斜面的机械效率为A. B. ABCD W W CD AB W W B. C. D. AB CD GHW W -CDAB GH W W +6.（2019成都，B 卷4）如图甲所示的装置,每个滑轮的重力为10N,物体A 的重力G A =100N,物体B 的重力G B =40N,对A 施加水平向右的拉力F=110N,使A 以0.1m/s 的速度匀速向右运动；撤去拉力F 1，在A 的右侧加挂一个与它相同的物体,如图乙所示,对B 施加一个竖直向下的拉力F 2,使A以0.2m/s 的速度匀速向左运动。
绳重及滑轮转轴处的摩擦等次要因索忽略不计.则下列说法正确的是（ ）A.甲图中,A 受到的摩擦力为110NB.乙图中,F 2的大小为45NC.乙图中,P 点处受到的拉力为145ND.乙图中,F 2做功的功率为2W7.（2019海南，8）图甲是海南网上扶贫超市给百香果配的多功能小勺子，把A 点压在百香果上固定，B 处的“剃刀”刺进果壳，用力使勺子绕A 点转动一周，“剃刀”就把果壳切开（如图乙）。
关于勺子的构造和使用说法正确的是A. 勺子转动切果时可作省力杠杆用B. 勺柄表面有花纹是为了减小摩擦C. “剃刀”很尖利是为了增大压力D. 勺子绕着果转动时运动状态不变二、填空题1.（2019烟台，18）筷子，按头尾分检理顺是餐馆工作人员日常工作之一。
工作强度虽不大，但太浪费时间。
聪明的小明为工作人员设计了如图所示的分检操作步骤，工作效率特别高。
这个方案应用到的物理知识有：_________。
2.（2019威海，19）如图是一款健身拉力器原理图，斜面的倾角为30°，重500N的物块与固定在斜面底端的弹簧相连，小明通过定滑轮拉着物块沿斜面向上匀速运动2m的过程中（此过程弹簧始终处于被拉伸状态），小明对绳的拉力所做的功为1000J，克服弹簧拉力做功300J，则克服物块重力做的功为 J，物块与斜面之间摩擦力的大小为 N．（忽略绳重、滑轮与轴的摩擦）3.（2019广州，16）如图所示，A点为硬棒的重心，O为支点，硬棒水平静止，弹簧测力计的示数为_____N.硬所受的重力为______N.能否用左图中的弹簧测力计按右图所示的方法测量同一硬棒所受的重力?______,依据是______.4.（2019兰州，21）如图所示，斜面长2m、高1m，把一个质量为24kg的物体沿斜面从斜面底端匀速拉到顶端，需要克服重力做功J。
若斜面是光滑的，则沿斜面向上的拉力N。
在“核桃钳、红酒开瓶器和家中升降晾衣架上的滑轮”三种工具中属于斜面的是。
（g=10N/kg）5.（2019成都，18）如图,是三种类型剪刀的示意图,请你为铁匠师傅选择一把剪铁皮的剪刀,你会选择(选填“A”、“B” 或“C”)剪刀，这样选择的目的是为了省。
三、实验题1.（2019聊城，）下面是小聪利用刻度均匀的匀质杠杆进行探究“杠杆平衡条件”的实验。
（1）实验前为方便测量力臂，应将杠杆调节到 位置平衡，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向 （选“左”或“右”）端调节。
（2）调节平衡后，在杠杆B点处挂6个钩码，如图甲所示，则在A点处应挂 个同样的钩码，杠杆仍然在水平位置平衡。
（3）图乙是小聪利用弹簧测力计做的某次实验情景，已知杠杆每格长5cm，钩码每个重0.5N，请将弹簧测力计的示数填入下表。
上述实验数据不符合杠杆平衡条件，出现问题的原因是 。
2.（2019威海，24）小明利用杠杆做了以下实验，实验时使用的每个钩码的质量均相等，杠杆上相邻刻线间的距离相等，请回答下列问题：（1）如图甲所示，将杠杆中点置于支架上，当杠杆静止时，发现杠杆的左端下沉，若想使杠杆在水平位置平衡，应将杠杆的平衡螺母向 调节。
杠杆在水平位置平衡后，在A点悬挂2个钩码，要使杠杆在水平位置再次平衡，需在B点悬挂 个钩码；之后在A、B两点再各增加1个钩码，杠杆将 （选填“不动”、“顺时针旋转”或“逆时针旋转”）。
（2）如图乙所示，小明在A、C两点分别悬挂等重的载物盘，制作了一个天平，左盘盛放物体，右盘加减砝码，此天平是利用了哪一类杠杆制作面成的？ 。
（3）小明正确使用自制天平称量物体质量时：①假如支点O因某种原因向右偏移，则测量值 真实值（选填“大于”“等于”或“小于”）；②假如砝码因生锈等原因质量增大，则测量值 真实值（选填“大于”“等于”或“小于”）。
3.（2019潍坊，22）李华利用生活中常见物品巧妙地测出一石块的密度，实验过程如下：A．取一根筷子，用细线将其悬挂，调节悬挂位置，直至筷子水平平衡，悬挂位置记为O点，如图甲所示；B．将矿泉水瓶剪成烧杯形状，倾斜固定放置，在瓶中装水至溢水口处，用细线系紧石块，将石块缓慢浸入水中，溢出的水全部装入轻质塑料袋中，如图乙所示；C．取出石块，擦干水分；将装水的塑料袋和石块分别挂于筷子上O点两侧，移动悬挂位置使筷子仍水平平衡，用刻度尺分别测出O点到两悬挂点的距离l1和l2，如图丙所示。
（1）已知水的密度为ρ水，则石块密度ρ石=_____（用字母ρ水和所测得的物理量表示）；（2）采用上述实验方法，筷子粗细不均匀对实验结果____（选填“有”或“无”）影响；（3）图乙所示步骤中，若瓶中的水未装至溢水口，实验结果将_____（选填“偏大”、“偏小”或“不变”）。
4.（2019淄博，22）在日常生活和工农业生产中，提高机械效率有着重要的意义。
提高机械效率，要从研究影响机械效率的因素出发，寻求办法。
（1）为了探究影响机械效率的因素，小明选取了大小相同的滑轮，利用图甲和图乙装置进行实验，并把数据整理记录在下表中。
①比较1和2两次实验发现：在所有滑轮组一定时，提升的钩码________，机械效率越高。
②比较3和4两次实验发现：滑轮组的机械效率还与________有关。
③比较________两次实验发现：在所用滑轮组一定时，机械效率与提升钩码的高度无关。
④第5次实验是利用了图________的装置完成的，判断依据是________。
⑤利用图甲的装置，把重6N的物体用2.5N的拉力迅速拉起，滑轮组的机械效率为________。
可见如果没有刻度尺，只有测力计，也可以测量出滑轮组的机械效率。
（2）小明利用图丙装置实验发现：斜面的机械效率与斜面的倾斜程度和摩擦有关，与物重无关。
保持斜面倾斜程度不变，可以采用________的方法减小摩擦，从而提筒斜面的机械效率。
（3）实验表明：额外功越小，总功越接近有用功；进一步推理得出：假设没有额外功，总功等于有用功；可见使用任何机械都________。
下列物理规律的得出运用了这种研究方法的是________。
A、焦耳定律B、牛顿第一定律C、阿基米德原理D、欧姆定律四、计算题1.（2019德州，25）小强用如图所示装置在10s内将重为450N的货物匀速提升2m，此过程中拉力F 的功率为120W。
求：（1）提升装置所做的有用功；（2）拉力F做的功；（3）该滑轮组的机械效率。
2.（2019威海，28）如图所示，某考古队用滑轮组将重4.8×103N，体积为100dm3的文物打捞出水，定滑轮重100N．滑轮组上共有三根绳子a，b和c，其中a是悬挂定滑轮，b绕在定滑轮和动滑轮上，c悬挂文物，整个打捞过程始终缓慢匀速提升文物，文物完全浸没在水中时，滑轮组的机械效率为95%（ρ水＝1×103kg/m3，g＝10N/kg，绳重、滑轮与轴的摩擦以及水的阻力均忽略不计）。
请解答下列问题：（1）文物浸没在水中时受到的浮力是多大？（2）动滑轮的重力是多大？（3）在整个打捞过程中，a、b、c三根绳中哪根绳承受的拉力最大？该绳至少要承受多大的拉力？3.（2019潍坊，25）一辆质量为1.5×103kg的汽车陷入一泥泞路段，司机师傅利用滑轮组和周围条件，组装成了如图所示的拖车装置。
已知汽车通过泥泞路段需移动8m距离，汽车在泥泞路段受到的阻力为车重的0.1倍，滑轮组的机械效率为80%，g取10N/kg。
在将车匀速拖离泥泞路段过程中，求：（1）做的有用功；（2）作用在绳子自由端的拉力。
4.（2019东营，24）3月12日，我国自主研发建造的“天鲲号”绞吸挖泥船正式投产首航，其智能化水平以及挖掘系统、输送系统的高功率配置均为世界之最。
（g取10N/kg，ρ水取1.0×103kg/m3）主要参数如下表。
（1）满载时，求“天鲲号”受到水的浮力是多少？（2）满载时，求“天鲲号”底部受到水的压强是多少？若船底需要安装探测仪器，其面积为40cm2，求探测仪器受到水的压力是多少？（3）“天鲲号”去某水域执行任务，其工作量相当于将1.36×104t的淤泥输送至15m高的台田上。
假设“天鲲号”绞吸挖泥船泥泵的机械效率为30%，求完成此任务需要的时间是多少？5.（2019兰州，33）如图所示，动滑轮重4N，所吊重物B重20N，物体A重240N，此时物体B恰好以0.1m/s的速度匀速下降。

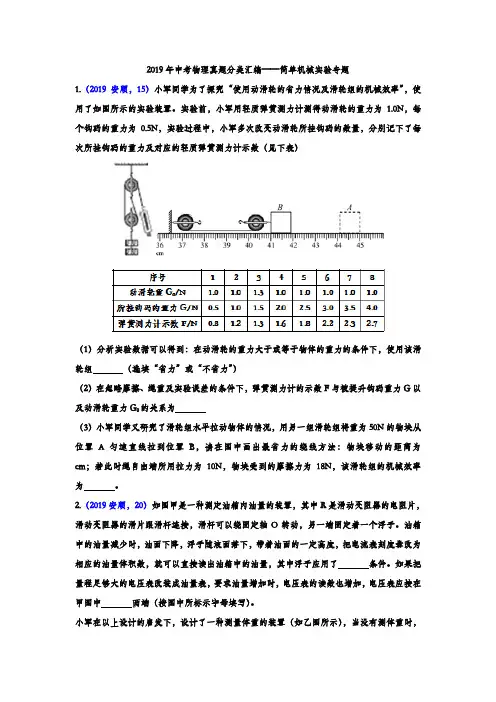

2019年中考物理真题分类汇编——简单机械实验专题(word版含答案)
2019年中考物理真题分类汇编——简单机械实验专题1.（2019安顺，15）小军同学为了探究“使用动滑轮的省力情况及滑轮组的机械效率”，使用了如图所示的实验装置。
实验前，小军用轻质弹簧测力计测得动滑轮的重力为1.0N，每个钩码的重力为0.5N，实验过程中，小军多次改变动滑轮所挂钩码的数量，分别记下了每次所挂钩码的重力及对应的轻质弹簧测力计示数（见下表）（1）分析实验数据可以得到：在动滑轮的重力大于或等于物体的重力的条件下，使用该滑轮组（选填“省力”或“不省力”）（2）在忽略摩擦、绳重及实验误差的条件下，弹簧测力计的示数F与被提升钩码重力G以及动滑轮重力G0的关系为（3）小军同学又研究了滑轮组水平拉动物体的情况，用另一组滑轮组将重为50N的物块从位置A匀速直线拉到位置B，请在图中画出最省力的绕线方法：物块移动的距离为cm；若此时绳自由端所用拉力为10N，物块受到的摩擦力为18N，该滑轮组的机械效率为。
2.（2019安顺，20）如图甲是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。
油箱中的油量减少时，油面下降，浮子随液面落下，带着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量，其中浮子应用了条件。
如果把量程足够大的电压表改装成油量表，要求油量增加时，电压表的读数也增加，电压表应接在甲图中两端（按图中所标示字母填写）。
小军在以上设计的启发下，设计了一种测量体重的装置（如乙图所示），当没有测体重时，滑片P在图中绝缘体处，绝缘体使电路（选填“切断”或“接通”），电路中R1的作用是，在称量过程中，弹簧（在弹性限度内）的弹性势能随称量物体的重力增大而（填“增大”、“减小”或“不变”）。
3.（2019巴彦淖尔，10）如图是“利用杠杆测量石块密度”的实验。
（ρ水＝1.0×103kg/m3）（1）在实验前，杠杆静止在图甲所示的位置，此时杠杆处于（选填“平衡”或“不平衡”）状态；要使杠杆在水平位置平衡，应将平衡螺母向调节，这样做的目的是，并消除杠杆自重对实验的影响。
2019年中考物理试题分类汇编练习——简单机械专题(word版,含答案)
2019年中考物理试题分类汇编——简单机械专题1.（2019鸡西，21）如图所示，在刻度均匀的轻质杠杆的A点悬挂一个重为4N的物体，在B点施加一个竖直向下的作用力F，使杠杆在水平位置保持平衡，则F＝N；若保持物体悬挂的位置不变，改变力F的方向（如图虚线所示），杠杆仍在水平位置保持平衡，则力F将（填“不变”、“变大”或“变小”）。
2.（2019岳阳，14）如图，动滑轮实质上是一个______（填“省力”或“费力”）杠杆，用60N的拉力将沙桶从地面提到9m高的楼上，拉力做的功是______J．3.（2019鸡西，27）如图所示，小聪用滑轮组拉动水平地面上重为500N的物体A，使它匀速前进2m，地面对它的摩擦力为150N，小聪施加的拉力F＝100N（忽略绳重和滑轮重），则滑轮组做的有用功为J，滑轮组的机械效率为。
4.（2019杭州，10）木块在两端开口且足够长的竖直筒中自由释放可向下作匀速直线运动；若木块在其右侧质量为5千克的物体牵引下则可向上作匀速直线运动（绳子质量及滑轮与转轴、绳子间的摩擦均忽略不计），如图所示。
问：（g取10牛/千克）（1）当右侧物体刚落地时木块所受到的摩擦力的方问为________。
（2）木块的质量为________千克。
（3）若右侧物体下落20厘米时其重力做的功为________焦。
5.（2019哈尔滨，39）如图所示，用2N的拉力匀速竖直向上拉绳子自由端，将重为3. 5N6.（2019吉林，15）如图所示，用滑轮组把300N的重物匀速提升3m，人所做的有用功是J；如果用该滑轮组提升400N的重物，它的机械效率将。
7.（2019安徽，7）图中物块甲和乙处于静止状态。
已知甲重12 N ，乙重8 N，不计绳重及一切摩擦，则甲受到地面的支持力为_______ N8.（2019安徽，5）用沿斜面向上大小为3.5 N 的力将一个重为4.9 N 的物体从斜面底端匀速拉到顶端。
已知斜面长为2 m ，高为1 m，则该过程中斜面的机械效率为______。

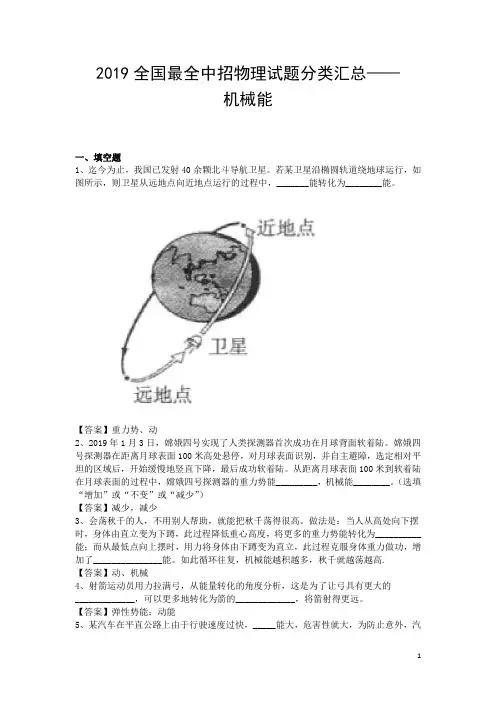

2019全国最全中招物理试题分类汇总机械能专题
2019全国最全中招物理试题分类汇总——机械能一、填空题1、迄今为止，我国已发射40余颗北斗导航卫星。
若某卫星沿椭圆轨道绕地球运行，如图所示，则卫星从远地点向近地点运行的过程中，_______能转化为________能。
【答案】重力势、动2、2019年1月3日，嫦娥四号实现了人类探测器首次成功在月球背面软着陆。
嫦娥四号探测器在距离月球表面100米高处悬停，对月球表面识别，并自主避障，选定相对平坦的区域后，开始缓慢地竖直下降，最后成功软着陆。
从距离月球表面100米到软着陆在月球表面的过程中，嫦娥四号探测器的重力势能_________，机械能________。
（选填“增加”或“不变”或“减少”）【答案】减少，减少3、会荡秋千的人，不用别人帮助，就能把秋千荡得很高。
做法是：当人从高处向下摆时，身体由直立变为下蹲，此过程降低重心高度，将更多的重力势能转化为__________能；而从最低点向上摆时，用力将身体由下蹲变为直立，此过程克服身体重力做功，增加了_______________能。
如此循环往复，机械能越积越多，秋千就越荡越高.【答案】动、机械4、射箭运动员用力拉满弓，从能量转化的角度分析，这是为了让弓具有更大的_____________，可以更多地转化为箭的_____________，将箭射得更远。
【答案】弹性势能；动能5、某汽车在平直公路上由于行驶速度过快，_____能大，危害性就大，为防止意外，汽车不能超速行驶。
乘客必须使用安全带，一旦发生碰撞，车身就停止运动，而乘客身体由于_____会继续向前运动造成伤害。
【答案】动；惯性6、卫星是通过_____传递信息的，它从图10所示位置向近地点运行时势能_____（选填“增大”“减小”或“不变”）；站在地面上的人观察到同步卫星静止不动，选取的参照物是_____。
【答案】电磁波；减小；地球（地面）7、假期小明陪同家人坐火车去北京旅游。
当火车距离站点1200m时，他发现放在水平桌面的一粒糖豆突然向列车运行的方向滚动，由此可判断火车正在_____运行（选填“加速”、“减速”或“匀速”），火车的动能_____（选填“增大”、“不变“或”减小”），糖豆向前滚动是由于_____。
2019年中考物理真题分类汇编——简单机械作图专题(word版含答案)
2019 年中考物理真题分类汇编——简单机械作图专题一、杠杆作图1.（ 2019 威海， 21）如图是一种活塞式抽水机的表示图。
此中手柄AOB 是一个杠杆，杠杆在动力 F1的作用下绕O 点匀速转动，请在图中画出杠杆在 B 点遇到阻力的表示图和F1的力臂。
2.（ 2019 武威， 18）如下图是羊角锤的表示图，请画出用羊角锤撬铁钉时最小动力 F 的示企图。
3.（ 2019 兰州， 25）如下图为“研究杠杆均衡条件”的实验表示图，O 点为杠杆的支点，请画出杠杆左边钩码所受重力的表示图和弹簧测力计施加拉力的力臂L 1。
4.（ 2019 连云港， 19）如下图，O为杠杆的支点，杠杆上挂有重为G 的物体，请画出使杠杆在图中地点静止时最小力 F 的表示图。
5.（ 2019 昆明， 20）请画出图中力 F 的力臂，并以“l”表示。
6.（ 2019 赤峰， 16）工人沿台阶向上转动圆柱形塑料桶如所示。
他在A 点施加力 F 使塑料桶绕 0 点向上转动，请画出 F 的力臂。
7.（ 2019 盐城， 21）在图中画卖力 F 的力臂8.（ 2019 阜新， 21）如下图，用撬棍撬起石头时，O 为支点， A 为动力作用点，要求：\（1）画出石头所受重力的表示图。
（2）画出最小动力 F1的表示图和动力臂 l1。
9.（ 2019 广安， 21）如下图，请画出作用在杠杆 B 端上最小的动力F1和阻力 F2的力臂 l2。
10.（ 2019 自贡， 26）如下图，轻质杠杆的 A 点挂一重物G，绳受的拉力为F2， O 为杠杆的支点。
请在杠杆的端点 B 处画出使杠杆保持静止的最小的力F l的表示图，并作出F2的力臂 l2。
11.（ 2019 凉山州， 25）如下图，现使用最小的力F1使杠杆在图示地点均衡，请画出F1及其对应的力臂L1。
12.（ 2019 达州， 20）轻质杠杆OABC 能够绕 O 点转动，已知OA ＝ BC＝20cm，AB＝ 30cm，在 B 点用细线悬挂重为100N 的物体 G，为了使杠杆在如下图的地点均衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。
2019年中考物理真题训练 ： 简单机械(含解析)
一、选择题1.（2019江苏省盐城市，题号8，分值2）【答案】A【解析】动滑轮的特点是可以省力但是不能改变施力方向，如图的工人使用动滑轮是为了省力，但是不能改变施力方向，A选项符合题意。
【知识点】动滑轮的特点。
2.（2019江苏省扬州市，题号2，分值2）【答案】D【解析】本题考查了杠杆的分类。
A选项：镊子使用时动力臂小于阻力臂，是费力杠杆，A选项错误；B选项：船桨在使用时，动力臂小于阻力臂，是费力杠杆，B选项错误；C选项:钓鱼竿在使用时，动力臂小于阻力臂，是费力杠杆，C选项错误；D选项：扳手在使用时，动力臂大于阻力臂，是省力杠杆，D选项正确。
【知识点】杠杆的分类。
3.（2019浙江省衢州市，题号5，分值2）（2分）如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，其中拉力最小的是（）A．B．C．D．【答案】C【解析】如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，以树根为支点，树的重力不变、重心一定，则阻力和阻力臂一定，支点与动力作用点的连线是最长的动力臂，根据杠杆的平衡条件，动力臂越大，动力越小；图C中动力作用点离支点最远，F3与树干垂直，则可知F3最小，故C正确。
故选：C。
【知识点】杠杆的应用．4.（2019台湾省，题号3，分值3）（3分）如图所示，甲、乙、丙、丁四个天平，其上各自摆放不同的重物，重物摆放前后天平皆保持水平平衡。
若不改变四个天平的秤盘吊掛位置，仅将天平上的重物各自左右互换，则互换后哪一个天平会向右端倾斜（）A．甲B．乙C．丙D．丁【答案】D【解析】乙图中的杠杆为等臂杠杆，由杠杆平衡条件可知，两边所挂重物重力相同，将天平上的重物各自左右互换，两边力和力臂的乘积还是相等，杠杆仍平衡，故AB不符合题意；丙图中的杠杆，左边力臂大于右边力臂，由杠杆平衡条件可知，左边重力小于右边重力，将天平上的重物各自左右互换，左边力和力臂的乘积大于右边力和力臂的乘积，杠杆不平衡，杠杆向左端倾斜，故C不符合题意；丁图中的杠杆，左边力臂小于右边力臂，由杠杆平衡条件可知，左边重力大于右边重力，将天平上的重物各自左右互换，左边力和力臂的乘积小于右边力和力臂的乘积，杠杆不平衡，杠杆向右端倾斜，故D合题意。
2019年中考物理真题分类汇编——简单机械作图专题(word版含参考答案)
2019年中考物理真题分类汇编——简单机械作图专题一、杠杆作图1.（2019威海，21）如图是一种活塞式抽水机的示意图。
其中手柄AOB是一个杠杆，杠杆在动力F1的作用下绕O点匀速转动，请在图中画出杠杆在B点受到阻力的示意图和F1的力臂。
2.（2019武威，18）如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F的示意图。
3.（2019兰州，25）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。
4.（2019连云港，19）如图所示，O为杠杆的支点，杠杆上挂有重为G的物体，请画出使杠杆在图中位置静止时最小力F的示意图。
5.（2019昆明，20）请画出图中力F的力臂，并以“l”表示。
6.（2019赤峰，16）工人沿台阶向上滚动圆柱形塑料桶如所示。
他在A点施加力F使塑料桶绕0点向上滚动，请画出F的力臂。
7.（2019盐城，21）在图中画出力F的力臂8.（2019阜新，21）如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：\（1）画出石头所受重力的示意图。
（2）画出最小动力F1的示意图和动力臂l1。
9.（2019广安，21）如图所示，请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂l2。
10.（2019自贡，26）如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F2，O为杠杆的支点。
请在杠杆的端点B处画出使杠杆保持静止的最小的力F l的示意图，并作出F2的力臂l2。
11.（2019凉山州，25）如图所示，现使用最小的力F1使杠杆在图示位置平衡，请画出F1及其对应的力臂L1。
12.（2019达州，20）轻质杠杆OABC能够绕O点转动，已知OA＝BC＝20cm，AB＝30cm，在B点用细线悬挂重为100N的物体G，为了使杠杆在如图所示的位置平衡，请在杠杆上作出所施加最小动力的图示（不要求写出计算过程）。
13.（2019辽阳，23）如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。
2019年中考物理试题专题训练——简单机械专题2(word版含参考答案)
2019年中考物理试题专题训练——简单机械一、选择题1.. (2019扬州，2）下列工具属于省力杠杆的是2.（2019盐城，8）如图所示，工人用动滑轮匀速提升重物，这样做A. 省力,不改变施力的方向B. 不省力,改变施力的方向C. 既省力,也改变施力的方向D. 既不省力,也不改变施力的方向3.（2019舟山，10）为便于研究，某健身器材中训练拉力部分的机械结构可简化为如图所示的滑轮组，若不计摩擦，下列有关分析正确的是A．两个滑轮在装置中起的作用相同B．拉力移动的距离与配重上升的距离相同C．沿方向1与2匀速拉动配重，所用的力大小相等D．将配重提升相同高度，用该装置与直接提升所做的功相等4.（2019绵阳，9）如图所示，斜面长20m、高10m，固定在水平地面上。
一位同学用平行于斜面向上40N的拉力，在20s内把重60N的物体沿斜面向上匀速拉动了10m。
在此过程中A. 斜面的机械效率是66.7%B. 斜面的机械效率是75%C. 该同学对物体做功的功率是10WD. 该同学对物体做功的功率是30W5.（2019绵阳，11）用水平力F1拉动如图所示装置，使木板A在粗糙水平面上向右匀速运动，物块B 在木板A上表面相对地面静止，连接B与竖直墙壁之间的水平绳的拉力大小为F2。
不计滑轮重和绳重，滑轮轴光滑。
则F1与F2的大小关系是A. F1=F2B. F2<F1<2F2C. F1=2F2D. F1>2F25.（2019南充，5）如图，用一个始终水平向右的力F，把杠杆OA从图示位置缓慢拉至水平的过程中，力F的大小将：A. 变大B. 不变C. 变小D. 不能确定6（2019常德，9）用如图所示的工具提升相同重物G(不计摩擦，不计绳、滑轮和杠杆重)，最省力的是7.（2019常德，12）右图是一种切甘蔗用的铡刀示意，下列有关说法正确的是①刀刃很薄可以减小压强②铡刀实质上是一种省力杠杆③甘蔗放在a点比b点更易被切断④手沿F1方向用力比沿F2方向更省力A．只有②④正确B．只有②③正确C．只有③④正确D．只有①②③正确二、填空题1.（2019淮安，15）如图所示，工人将80N的重物提升了3m，所用的时间为20s，拉力为50N。
2019年中考物理试题分类汇编——简单机械计算专题(word版含解析)
2019年中考物理试题分类汇编——简单机械计算专题1.（2019年郴州，29）一辆重为2×104N的电动汽车，以恒定功率50kW在平直的公路上匀速行驶3km，用时3min。
已知汽车在行驶中所受阻力为车重的0.1倍，汽车轮胎与地面接触的总面积为0.5m2．求：（1）汽车对地面的压强；（2）汽车的牵引力所做的功；（3）汽车发动机的机械效率（计算结果保留一位小数）。
2.（2019山西，24）汽车超载是当前发生交通事故的重要原因之一。
全国各地设置了许多超载监测站加强监管。
如图所示，一辆两轴货车正在水平地面上设置的某种电子地磅秤上称重。
先让货车前轮单独开上电子地磅秤，其读数为8t；前轮驶离电子地磅秤，再让后轮单独开上电子地磅秤，其读数为9t。
国家规定两轴货车限载车货总重18t，请你通过计算分析该货车是否超载。
3.（2019攀枝花，32）如图所示，在水平路面上行驶的汽车通过滑轮组拉着重G=9×104N的货物A 沿斜面向上匀速运动。
货物A的速度为v=2m/s，经过t=10s，货物A竖直升高h=10m。
已知汽车对绳的拉力F的功率P=120kW，不计绳、滑轮的质量和摩擦，求：（1）t时间内汽车对绳的拉力所做的功；（2）汽车对绳的拉力大小；（3）斜面的机械效率。
4.（2019无锡，26）在更换家用轿车的轮胎时，剪式千斤顶是一种常用工具。
图甲是某型号剪式千斤顶的结构示意图。
使用时，将底部支撑台置于水平地面，保持千斤顶竖直，将顶升置于汽车车身下，用手摇动扳手使扳手绕O点不断旋转，带动丝杆转动，通过丝杆水平拉动左端铰链，使支架向内收缩，顶升升高，从而将汽车车身顶起。
丝杆上刻有梯形扣，图乙是梯形的实物图。
（1）该型号的剪式千斤顶是由一些简单机械组合而成的。
在顶起车身的过程中，丝杆上的梯形扣属于下列哪一种简单机械？ 。
A．滑轮B．滑轮组C．杠杆D．斜面（2）现使用该剪式千斤顶更换轮胎，顶起汽车车身后，若顶升受到车身竖直向下的压力大小始终为10000N，且等于顶升对车身的支持力，千斤顶自身重量忽略不计。
2019中考物理真题分类汇编 力和机械 作图题2 弹力、重力、摩擦力(共34题,有答案)
2019中考物理真题分类汇编力和机械作图题2 弹力、重力、摩擦力（共34题，有答案）1．（2019•黄石）用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。
2．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。
（A点是圆心，保留作图痕迹）3．（2019•永州）用力F将物体紧压在竖直的墙壁上，请在图中画出物体所受重力的示意图。
4．（2019•常德）画出下图中小球所受重力的示意图。
5．（2019•上海）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G。
6．（2019•西宁）如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。
7．（2019•兰州）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。
8．（2019•徐州）如图所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图。
9．（2019•通辽）请在图中画出：（1）重物所受重力的示意图；（2）拉力F的力臂l。
10．（2019•铜仁市）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。
11．（2019•绥化）如图所示，轻质动滑轮处于平衡状态。
请在图中画出物体所受的重力（体现动滑轮省力），同时标出支点O并画出拉力F对应的力臂l。
12．（2019•攀枝花）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。
13．（2019•邵阳）一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。
14．（2019•随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。
该车刚刚从静止起步处于加速阶段（不计空气阻力）。
画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。
15．（2019•孝感）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。
2019年全国中考物理考试试题汇编——第12章简单机械
2019年中考汇编——简单机械一、选择题1.（2019重庆b5．）（3分）如图，在“探究杠杆平衡条件”实验中，弹簧测力计从位置A逆时针转到位置B，杠杆仍在水平位置平衡，则弹簧测力计的示数将（）A．变大B．变小C．不变D．不能确定答：A解：弹簧测力计从位置A逆时针转到位置B，使杠杆仍在水平位置平衡，根据杠杆平衡条件：F1×L1＝F2×L2，阻力和阻力臂不变，动力臂变小了，所以动力变大。
2．（2019浙江温州2．）晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是（）A．B．C．D．A．变大B．变小C．不变D．不能确定答：B解：设每条湿毛巾重力为G，每个小格的长度为L，A、左侧力与力臂的乘积为2G×2L＝4GL，右侧力与力臂的乘积为G×L＝GL，左侧≠右侧，故A错误；B、左侧力与力臂的乘积为2G×L＝2GL，右侧力与力臂的乘积为G×2L＝2GL，左侧＝右侧，故B正确；C、左侧力与力臂的乘积为2G×L＝2GL，右侧力与力臂的乘积为G×L＝GL，左侧≠右侧，故C错误；D、左侧力与力臂的乘积为2G×2L＝4GL，右侧力与力臂的乘积为G×2L＝2GL，左侧≠右侧，故D错误；3.（2019河北8）如图所示，重为G的物体在拉力F的作用下，以v的速度匀速运动了s，已知物体在水平桌面上运动时受到的摩擦阻力为物重的n分之一，不计绳重、轮与轴间的摩擦，下列说法正确的是（）A．使用该滑轮组一定省力 B．拉力的功率为2FvC．额外功为（2nF﹣G）s D．滑轮组的机械效率为答：BC解：A、由图可知，连接动滑轮绳子的股数n′＝2，由于不计绳重、轮与轴间的摩擦，所以，绳端的拉力F＝（f+G动），由于f与G动的大小关系未知，所以无法比较F与f的大小关系，则使用该滑轮组不一定省力，故A错误；B、绳端移动的速度v绳＝n′v＝2v，则拉力的功率：P＝Fv绳＝2Fv，故B正确；C、由题意可知，物体运动时受到的摩擦阻力f＝G，克服摩擦阻力做的功为有用功，则：W有＝fs＝Gs，绳端移动的距离：s绳＝n′s＝2s，拉力F做的总功：W总＝Fs绳＝2Fs，则额外功：W额＝W总﹣W有＝2Fs﹣Gs＝（2nF﹣G）s，故C正确；D、滑轮组的机械效率：η＝＝＝，故D错误。
