江森自控及楼控业务介绍-20110915
江森介绍
江森METASYS楼宇自控系统江森METASYS系统简介楼宇自控系统实现的目标是对建筑物内相关机电设备进行全面有效的监控和管理，以确保节能、高效以及建筑物内舒适和安全的环境，根据需要进行相应的系统联动，同时实现高效节能的要求。
并可利用成熟的开放接口技术，使楼宇自控系统与安全防范系统、火灾报警等系统的进行系统集成，实现双向数据交换，实现与相关子系统的联动。
美国江森自控公司的Metasys中央监控系统，是一个完美无瑕的智能管理系统。
它利用了90年代所有可以运用的先进科技技术，将每一个不同层面的装置设施结合起来，并发挥其最大的效力。
Metasys再次赋予建管系统以新的生命。
METASYS智能管理系统专为各类建筑中所有设备的监测、控制和集中管理而设计，该系统的开放性、灵活性、可靠性及高质量，集中体现了楼宇管理与控制的最新潮流。
METASYS是一个集中管理、分散控制系统，因而它更高效，更可靠，提高了系统的容错能力。
METASYS是模块化系统，易于扩展，因而将来的需要并不会损失今日的投资。
METASYS具备很强的联网能力，可以与任一家愿意开放其通讯协议的产品或系统实现联网，从而使用户很方便地在任何地方，任一台操作站上，对所有设备或子系统了如指掌，大大提高管理水平及工作效率。
Metasys楼宇自控系统概述最先进的技术Metasys系统采用最先进的技术实现受控设备完全自动控制，其中WIN XP/NT,COM/DCOM,TCP/IP,ODBC,OPC,Activex,BACent,LonWorks等技术已成功与BAS系统相结合，安装运行已有一万多套，并且又有江森自控百年的控制经验为强大的后盾，使得江森自控提供的楼宇自动化系统是其他厂家无法比拟的。
标准的兼容性Metasys集成支持包含目前楼宇自动化及信息产业中绝大多数的标准，如BACnet，LonWorks，COM&DCOM，OPC，ODBC等大多数世界通用的标准和协议，因此江森自控的系统在系统集成、数据交换，数据库整合方面具备了灵活性、互操作性以及同其它楼控系统甚至企业内部信息网络的可连接性等特点。
江森介绍
关于江森自控建筑设施效益业务关于江森自控：江森自控是一家立足全球500强的多元化技术和产业领导企业，在全球130,000名员工的共同努力下，我们创造优质的产品、提供卓越服务和完善的解决方案，业务涵盖优化能源和建筑运营效益，汽车铅酸电池及混合动力汽车电池，以及专业的汽车内饰系统。
我们对可持续发展的承诺可追溯到1885年，那一年我们发明了世界上第一台室内电子恒温器。
我们致力于通过公司的发展战略和扩大市场份额，为所有客户带来更大的增值并最终达到成功。

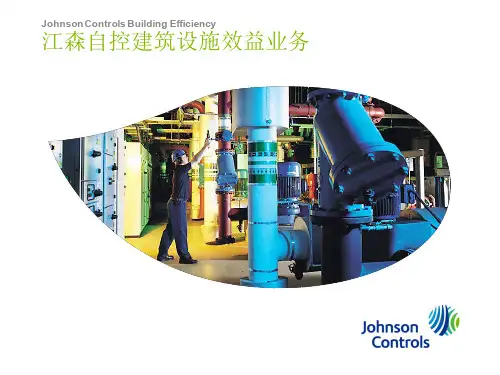

关于江森自控建筑设施效益业务：江森自控建筑设施效益业务是全球领先的供热、通风、暖通空调、制冷及楼宇安保系统的设备、智能控制和服务提供商，其业务遍及150 多个国家和地区，拥有500 家分支运营机构，客户覆盖了医疗、教育、政府、办公、工业以及零售等行业，并与部分全球最大的200家企业建立了良好长期的合作关系。
江森自控交付的产品、服务和解决方案已成功帮助超过100 万家客户提高了能源效益并降低了运营成本；其参与的可再生能源项目，包括太阳能、风能和地热技术等已超过500 个。
自2000 年以来，通过江森自控解决方案减少的二氧化碳排量放超过了1360 万吨，为客户节省成本达75 亿美元。
现在许多世界上最大的公司正在借助江森自控来管理其近 1.4亿平方米的商业地产。
江森自控建筑设施效益在中国：江森自控在亚洲及太平洋地区拥有超过150多个销售和服务办事处，分布在15个国家和地区。
江森自控在中国建立了销售与服务网络，设立超过40个办事处和服务网点，拥有5000多名技术专家服务整个中国市场。
此外，江森自控建筑设施效益业务在无锡和广州分别设有工厂，再加上位于无锡的亚洲技术研发中心、位于上海的亚洲学习和发展中心、亚太零件产品中心和冷冻项目工程中心，以及位于北京的优秀工程技术中心和香港的工程技术中心，有效保障了江森自控为客户提供极具竞争力的先进产品、技术以及一流的服务人才。
江森自控的良好声誉和综合实力赢得了众多客户的青睐，其中包括按照LEED标准建筑的北京世纪财富中心，目前中国内地第一高楼上海环球金融中心，以及拥有亚洲最大的冰蓄冷区域供冷系统的广州大学城等。
江森楼宇自控简介
跨越14种不同品牌的楼宇系统，少至26个信息量，多达15000点
连接企业资产管理系统
ARCHIBUS，通过ODBC以及SOAP Web Service VFA Capital Planning，通过ODBC Utility Bills 无纸付款系统通过 Electronic Digital Interchange 电子数据交换(EDI) 气象信息通过 NOAA 接口标准
Case Study State of Missouri
美国密苏里州案例
中央服务器完成数据的标准化，并将不同建筑内的信息储存在统一数据库中；
使用仪表盘汇总不同建筑物的能耗与成本
察看单个建筑的详细分析 企业帐单分析，跟进调查异常情况
汇总建筑物的报警事件数量，12hr / 24hr / 3d / 7d / 1m…
Our Vision
“A more comfortable, safe and sustainable world”
Johnson Controls Inc. 江森自控 全球运营
年销售额超过381亿美元，已连续60年增长
成员身份
全球环境管理协会
财富杂志世界500强企业排名219位 名列道琼斯可持续发展世界指数榜 具有超过120年的楼宇系统经验 具有超过40年的设施管理经验 世界节能组织首选厂商 美国政府选定的能源管理合作商
成为价值2000亿美元的全球建筑环境市场上最大的集成产品、系统和服务供应商 提供集成化的控制器件和系统单元，并将大幅提高各种设施的运营效益 管理着全球超过12亿平方米的建筑设施 整合系统化的建设与服务 加强设计与咨询能力
江森楼宇自控自控介绍
24
为客户解决问题
• 能源成本
–能源管理 –可持续性 –技术演进 –基础设施改造 –延长维护周期 –不动产管理 –设施利用率问题 –法律规范
25
设施效益业务概况 优化设施使用寿命周期的各个阶段
设施使用寿命周期
计划 / 评估 购买 / 优化 设计 / 建造 运营 / 维护
建筑设施效益 127亿美元 我们是适合任何楼宇环境的一站式楼宇 解决方案全球领导者，我们致力于为所 有楼宇增加能源效益以及运营绩效。
动力解决方案 43亿美元 全球最大的铅酸汽车蓄电池生产商，并 且继续开发混合动力汽车使用的先进化 学电池，推行行业的不断发展。近80% 的电池销往零部件市场，另外20%则为 其他品牌汽车制造商制造。
– 超过1,300家分支机构 – 员工超过140,000名 – 业务遍及125个国家
2
江森自控
江森自控是创造智能环境的全球领导者， 将创造力融入人们的生活、工作和出行中。
一个全球化年销售额346亿美元的多元化跨行业的公司
专业汽车内饰 175亿美元 我们是面向全球各大汽车制造商的市场 领导者，为轻型轿车和卡车，提供创新 的座椅系统、顶饰系统、驾舱车门系统 、仪表盘、汽车电子产品和电子能源管 理系统。
我们的环境保护行动意味着缩减： 12.1亿吨CO2 440万吨NO 720万吨SO2 129,000吨颗粒物(PM10) 34.6吨汞 57.6吨镉 3.2吨铅排放 相当于栽种38亿棵树或消除2.5亿辆中等排量轿车的尾气污染
13
可持续性发展是我们的事业
美国环境保护署曾两次 总能源节省量预测 (1990年至2000年) (1999年和2001年) 表彰江 1. 节约能源成本 167亿美元 森自控，并授予“年度能源 2. 节约电力1.66亿兆瓦时 之星®”的最高奖励，至今 3. 降低电力负荷2,511兆瓦 (相当于新建6个400兆瓦的电厂) 还没有第二家公司获此殊 4. 少排放2.17亿吨CO2 (相当于栽种6.5亿棵树或者消除4200万 荣。 辆中等排量轿车的尾气污染)
江森楼宇自控系统简介
温度传感器
METASYS系统现场执行器件
用于测量空气的相对湿度，并转变成010V的标准信号。 有室内型、室外型、风管型。 工作范围：5-95%RH。 测量精度：+2%。
湿度传感器
METASYS系统现场执行器件
VA-7010用于控制风机盘管阀门 VA-7150用于DN15-DN32之间的阀门 VA-7200用于DN25-DN50之间的阀门 RA-3000用于DN65-DN100之间的阀门 FA-3200用于DN100-DN150之间的阀门
江森METASYS系统采用开放式结构， 完全符合BACnet标准。
METASYS运用的尖端科技
BACnet Ethernet, ARCNET, Token Ring LonWorks TCP/IP, Optomux-22 DDE, Net DDE COM, DCOM, ActiveX OLE, OPC SQL, ODBC Windows 95/NT Internet, Intranet, Infranet
直接数字控制器
METASYS系统三级控制设备
RS485 EX P
A B CA B C
ADDRESS
直接数字控制器：它还可以通过传输 模块（XT）和扩展模块（XP）把监控点扩 展到88-94点。
Power
RD TD XT9100
FUSE
COM 24V
xt9100
直接数字控制器
• • • •
模拟量扩展模块XP-9102为6AI/2AO
METASYS系统优点
延长使用寿命：METASYS通过程序控制， 延长设备的使用寿命。
确保大厦安全：METASYS具有联网功能， 可将消防报警和安全保 卫系统纳入BA以确保大 厦的人身、财产安全。 提高大厦品位：业主使用了BA系统 （METASYS）可使大厦向 智能化方向迈进了一 步，提高了大厦的品 位。
江森楼宇自控系统介绍
安全的用户访问
灵活的系统浏览和动态用户图形 报警和事件管理
站点管理员功能
趋势数据长期存储
用户管理操作站
用户管理操作站具有如下特点： 通过标准 Web 浏览器向 PC 平台上传数据 本地或远程（调制解调器）登录系统
是数据管理服务器 的 Web 客户端
系统软件和数据的存储服务器 不再需要为每台操作站安装软件
Changing or moving a photo in the image area • Select the image and move/scale as desired (or delete to place a new photo) • Once the new image placement is finalized, select “Order” > “Send to back”
高、低压母联开关状态；
变压器温度报警信号； 柴油发电机启停状态； 柴油发电机供电电压、电流、功率因数、电量和油箱 液位； 高、低压母联开关状态。
网络控制引擎
32位300M
Geode GX1 MMX处理器 及内置128MB EPROM Windows XP系统
内置Microsoft
256MB非易失性固态闪存，用于Βιβλιοθήκη 储所有的程序和数据ADS操作站
用户操作站
用户操作站
Ethernet,100Mbps
NAE 网络 控制引擎 N2 BUS NAE 网络 控制引擎 lontalk NAE 网络 控制引擎 MS/TP
DX-9100
FX15
FEC2611
RS485
Lonworks/N2
BACnet
Metasys 系统结构
• BACnet 网络
江森自控简介
美国江森自控有限公司公司简介江森自控有限公司(Johnson Controls, Inc. 又译：约翰逊控制有限公司)是世界上第美国江森自控有限公司标志一个恒温器制造厂家,是世界最大的汽车部件和座椅的独立供应商，1885年美国Warren Johnson 江森教授创立了本公司，以便生产他研发的配电房恒温器，是世界上第一个恒温器制造厂家。
公司总部设于美国威斯康辛州的密尔沃基市(MILWAUKEE, WISCONSIN, U.S.A.)。
从此以后，江森自控有限公司从一项发明起家，至今已经发展成产值数亿美元的公司，在汽车配件和建筑设施方面居世界领先地位。
美国江森自控有限公司有110年的控制业经验，对建筑设施的精通举世无比。
世界各地成千上万的商业、机构和政府建筑设施的业主和经理们请江森自控有限公司为他们提供最舒适、最富成效、最安全和最节能的环境。
江森自控公司不断发展成为一家国际公司，其下三百多间分公司及制造厂遍布美国,加拿大, 西德, 荷兰, 意大利, 日本, 瑞士, 新加坡, 香港及世界各地六十多个国家和地区. 雇员总数达13万多人。
江森自控公司为在美国纽约股票市场上市之公司; 1999年, 江森自控公司总营业额高达一百六十亿美元, 在美国财富(FORTUNE MAGAZINE)杂志近年公布全美5 00家最大企业中, 江森自控公司名次一直在100位以内，并且排名不断上升。
业务介绍江森自控公司是一家有一百二十多年历史的世界性跨国公司，被公认为世界上最主要的建筑设备自动化管理系统的生产商和工程承建商，可为建筑物提供节能、环境控制、防火、保安、自动化管理系统及工业控制设备，并可为各种建筑物提供从设计、产品制造、系统安装调试、维修到物业管理的全过程优质服务。
近年来，随着智能建筑的发展，江森自控在智能建筑弱电总承包及物业管理范畴成绩更加突出。
美国每年的市场调查表明，江森自控多年来在建筑物自动化领域一直名列前茅。
美国江森自控有限公司
美国江森自控有限公司百科名片美国江森自控有限公司LOGO美国江森自控有限公司 (Johnson Controls, Inc. 又译：约翰逊控制有限公司)是世界上第一个恒温器制造厂家, 是世界最大的汽车部件和座椅的独立供应商，1885年美国Warren Johnson 江森教授创立了本公司，以便生产他研发的配电房恒温器，是世界上第一个恒温器制造厂家。
公司总部设于美国威斯康辛州的密尔沃基市(MILWAUKEE, WISCONSIN, U.S.A.)。
从此以后，江森自控有限公司从一项发明起家，至今已经发展成产值数亿美元的公司，在汽车配件和建筑设施方面居世界领先地位。
公司简介美国江森自控有限公司有110年的控制业经验，对建筑设施的精通举世无比。
世界各地成千上万的商业、机构和政府建筑设施的业主和经理们请江森自控有限公司为他们提供最舒适、最富成效、最安全和最节能的环境。
江森自控公司不断发展成为一家国际公司，其下三百多间分公司及制造厂遍布美国,加拿大, 西德, 荷兰, 意大利, 日本, 瑞士, 新加坡, 香港及世界各地六十多个国家和地区. 雇员总数达13万多人。
江森自控公司为在美国纽约股票市场上市之公司; 1999年, 江森自控公司总营业额高达一百六十亿美元, 在美国财富(FORTUNE MAGAZINE)杂志近年公布全美500家最大企业中, 江森自控公司名次一直在100位以内，并且排名不断上升。
业务介绍江森自控公司是一家有一百二十多年历史的世界性跨国公司，被公认为世界上最主要的建筑设备自动化管理系统的生产商和工程承建商，可为建筑物提供节能、环境控制、防火、保安、自动化管理系统及工业控制设备，并可为各种建筑物提供从设计、产品制造、系统安装调试、维修到物业管理的全过程优质服务。
近年来，随着智能建筑的发展，江森自控在智能建筑弱电总承包及物业管理范畴成绩更加突出。
美国每年的市场调查表明，江森自控多年来在建筑物自动化领域一直名列前茅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Johnson Controls
33
NAE网络控制引擎特点
Johnson Controls
34
NAE网络控制引擎特点
Johnson Controls
35
NCE网络控制引擎特点
NCE 25
� 与NAE35/45类似的硬件结构 � 基于Web结构，内置用户界面，可通过
IE直接多用户访问。（最多2用户） � 内置一个33点I/O现场控制器（BACnet
� 全球最大的暖通空调及冷冻设备 （HVAC&R） 服务供应商
� 全球最大的5家火灾报警系统提供商之一 � 全球最大的10家消防和安全系统经营企业之
一 � 拥有世界上最大的设施性能数据库 � 管理着超过12亿平方米的建筑设施 � 拥有超过120年的建筑设施系统经验 � 拥有40年的设备管理经验
Johnson Controls
Johnsቤተ መጻሕፍቲ ባይዱn Controls
22
BAS的节能控制效果
�对冷冻泵循环系统、冷却泵循环系统、冷却塔风机系统等设备实施 变频控制后的基本节能效果为35%～55%
�BAS可以大大提高温湿度控制精度。一般来说，运用 BAS监控与常规 空调控制相比，在提高控制精度方面，可以节省 20％左右的冷量
�变风量空调控制可减少空调负荷15%～30%，针对工作时间和非工作 时间，以及环境中人员热源的多少，自动调整控制的设定值，实现 最佳节能控制
FEC控制 器
Johnson Controls
IOM扩展模块
VMA一体化控制器 FCU联网温控器
38
FEC现场控制器简介
FEC硬件及特点
�BACnet MS/TP现场控制器 �包含FEC控制器、IOM扩展模块 �部分型号提供本地LCD显示及监控 �现场接线方便 �状态指示灯（电源、故障、SA、FC、EOL） �通用输入输出点 �蓝牙无线调试功能 �可选的无线通讯组件
Johnson Controls
32
NAE网络控制引擎功能与特点
NAE 85
具备NAE35/NAE45/NAE55的大多数特性和性能 特别适用于集成大量的BACnet IP设备 标准1U机柜安装 NAE85不支持以下功能： • BACnet MS/TP 现场控制器 • N2网络 • LONWORKS 网络
TCP/IP NAE
ADS/ADX LAN Router WAN NAE
IOM FEC VMA1600 BACNet MS/TP
FX15 VMA1400
N2
Metasys系统扩展构架
Johnson Controls
20
MSEA系统构架（3层硬件、2层网络）
调
调节节 对对象 象
传感单元 各种传感器
调节驱 动单元
4. 案例分享
Johnson Controls
15
BAS系统概念
BAS系统（Building Automation System）， 即楼宇自控系统。
BAS系统就是将建筑物或建筑 群内的空调、冷热源、变配电、 照明、电梯、给排水、消防、 保安等众多分散设备的运行、 安全状况、能源使用状况及节 能管理实行集中监视、管理和 分散控制的建筑物管理与控制 系统。
Johnson Controls
24
1. 公司简介
JOHNSON CONTROLS
2. Johnson Controls 楼宇自控系统介绍 3. BAS常用产品介绍
4. 案例分享
Johnson Controls
25
JOHNSON CONTROLS 3.1. ADS/ADX介绍 3.2. NAE/NCE介绍 3.3. FEC系列DDC产品介绍 3.4. VAV产品介绍 3.5. 传感器、电动执行器等自控产品简介
Johnson Controls
37
FEC现场控制器家族
FEC Family
�主要控制器（DDC）: FEC1611, FEC2611 �I/O 模块: IOM1711，IOM2721, IOM3721, IOM3731, IOM4711… �VAV 模块: VMA1610, VMA1620 �网络型温控器: TEC26xx �网络型传感器: NS-ATA7001-0…
成了三层硬件，二层网络结构。 独立工作特性使得在ADS/ADX电脑 意外崩溃时能保持BAS系统的正常 工作
Johnson Controls
31
NAE网络控制引擎功能与特点
NAE 35/45/55
� 工业级单片机 � Flash存储程序和数据 � 标准USB接口 � 电池备份（掉电时将数据从DRAM传送到Flash） � 实时时钟 � LED指示（电源、通信、故障指示） � 可选内部Modem � 9针Sub-D接口——RS232连接 � RJ11——内部Modem使用 � RJ45——以太网连接
8
江森自控建筑设施效益业务
� 集成化的控制系统，HVAC机械设备，技术服务，设备 管理
� 非住宅建筑： 服务遍布125 个国家 收益的75% 来自于改建工程; 25% 来自于新建建筑 提供系统，产品，服务以及解决方案
� 住宅建筑： 家用空调和供暖（约克）
9
江森自控建筑设施效益业务
� 多样化的客户；有着非常丰富的全球安装实例 � 无可匹敌的产品及维护能力；一站式解决方案 � 大量的维护服务及技术革新降低了生命周期成本 � 节能且环保
悉尼歌剧院
Johnson Controls
阿联酋迪拜塔
13
吉隆坡双子塔
国内部分地标建筑项目
国家大剧院
香港国际会展中心
上海浦东机场
Johnson Controls
上海环球金融中心
14
台北101
1. 公司简介
JOHNSON CONTROLS
2. Johnson Controls 楼宇自控系统介绍 3. BAS常用产品介绍
Johnson Controls
4
公司简介
江森自控是创造智能环境的全球领导者， 将创造力融入人们的生活、工作和出行中。
一个全球化年销售额381亿美元的多元化跨行业的公司
专业汽车内饰 183亿美元
我们是面向全球各大汽车制造商的 市场领导者，为轻型轿车和卡车， 提供创新的座椅系统、顶饰系统、 驾舱车门系统、仪表盘、汽车电子 产品和电子能源管理系统。
空调系统 冷热源
照 明
电 梯
送排风 给排水
变配电
Johnson Controls
16
江森自控BAS发展历程
江森自控楼宇系统BAS的发展：
1972
198 0
199 0
1998
2003
JC/80进入计 算机时代
JC/85更强大的 IT平台
工作站结构的 PMI系统
诞生BACnet控 制器 – N30
江森自控成为BACnet的发 起成员之一
�……
Johnson Controls
23
BAS的节能控制效果
� 通过有效控制可节约建筑物20%左右的总能耗 � 有效地使用和发挥BA系统的功能，降低能耗保护环境，是可持续
发展战略的重要实施环节 � 节能控制方式能有效地减少设备的运行时间，降低设备的磨损与
事故发生率，大大延长了设备的寿命，其间接减少设备维护与更 新费用的作用也是巨大的
BACnet OPC 界面
客户端/服务器 结构的M5系统
引领楼宇自控进入 信息时代
浏览器/服务器 结构的ADS系统
MSEA诞生
Johnson Controls
17
MSEA系统构架（3层硬件、2层网络）
TCP/IP
ADS/AD X
LAN Router WAN
Metasys系统扩展构架MSEA：Metasys System Extended Architecture
协议，可以通过扩展总线（SA）扩展至 128点。 � 支持BACnet、N2或Lon总线，最多32个 总线对象。1000个Object。 � 可选择带有液晶的型号，数据直观显示。 � 价格低廉，适合小型BA系统。
Johnson Controls
36
JOHNSON CONTROLS 3.1. ADS/ADX介绍 3.2. NAE/NCE介绍 3.3. FEC系列DDC产品介绍 3.4. VAV产品介绍 3.5. 传感器、电动执行器等自控产品简介
Johnson Controls
29
NAE网络控制引擎功能与特点
� 基于Web的管理控制器，内 置用户界面，可通过IE多用 户访问
� 警报管理、时间表、趋势查 看功能
� 图形显示、逻辑编程、用户 管理功能
� 数据库配置管理 � 面向整个网络的系统连锁 � 监视和控制
• HVAC设备，冷机和锅炉在内 的中央设备等
10
江森自控建筑设施效益业务
公寓
客房
学校
高校
医院
高科技
住宅
零售
大型商城
政府
生命科学
机场
高层公寓
医疗机构
小型商用建筑
大型商用建筑
体育场/会议中心
住宅 /小型商用
中端市场
为不同类型的设施定制解决方案
建筑群
11
我们的著名客户
Johnson Controls
12
全球地标建筑项目
埃菲尔铁塔
英法海底隧道
美国国会大厦
Johnson Controls/江森自控
Ingenuity Welcome
1. 公司简介
JOHNSON CONTROLS
2. Johnson Controls 楼宇自控系统介绍 3. BAS常用产品介绍
4. 案例分享
Johnson Controls
