铜排设计载流量计算-包括开孔

铜排技术规范

目录 (2)

前言 (3)

1目的 (4)

2 适用范围 (4)

3引用/参考标准或资料 (4)

4 规范内容 (4)

4.1基本功能描述 (4)

4.2 技术要求 (5)

4.2.1 一般设计要求 (5)

4.2.2 设计选型 (5)

4.2.3基础数据 (6)

5检验/试验要求

5.1检查母线及其附件的质量，按图纸技术要求检验

5.2镀层检验

5.3搭接面检查

5.4绝缘性能指标

5.5母线样件防腐试验

前言

本规范由有限公司研发部发布实施，适用于本公司的产品设计开发及相关活动。本规范根据国家标准GB5585.1-85《电工用铜、铝及其合金母线》、GB7251-97《低压成套开关设备》、ZBK45017-90《电力系统用直流屏通用技术条件》、GB/T9798-97《金属覆盖层镍电镀层》、《电器制造技术手册》等标准编制而成，于2001年11月30日首次发布。本规范由结构造型设计部及外协加工管理部门遵照执行。

本规范拟制部门：结构造型设计部；

本规范拟制人：；

本规范批准人：

1目的

本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料。指导铜排的加工、检验和验收。

2 适用范围

电源、电气产品的铜母线设计、制造和检验

3引用/参考标准或资料

GB5585.1-85《电工用铜、铝及其合金母线》之《第一部分：一般规定》 GB5585.2-85《电工用铜、铝及其合金母线》之《第二部分：铜母线》 GB7251-97《低压成套开关设备》

ZBK45017-90《电力系统用直流屏通用技术条件》

GB/T9798-97《金属覆盖层镍电镀层》

GB/T2681-81 《电工成套装置中导线颜色》

GB/T3181-95 《漆膜颜色标准样本》

GB/T1720-79 《漆膜附着力测定法》

《电器制造技术手册》之《第二十二章：母线连接工艺》等

4 规范内容

4.1基本功能描述

4.1.1 满足电气功能需要，实现电流、电压及电信号的传输；

4.1.2 对大截面导线用铜排代替，工艺要求低，易弯曲，容易实现连接；

4.1.3 对小截面导线用铜排代替，体积小，美观且容易固定；

4.1.4 在实现电流汇接，接地功能时，接线方便；

4.1.5 铜排由机械加工后，直接连接在结构件上，简化总装生产。

4.2 技术要求

4.2.1 一般设计要求

(1) 以合适的母排满足电气性能要求。

(2) 电源、电气产品中正常的工作、温升、环境及运输时产生的振动不应

使母线连接有异常变化。

(3) 结构设计时应考虑到不同材料的热膨胀影响及电化学腐蚀作用对材

料的影响。

(4) 母线之间的连接应保证有足够和持久的接触压力，以满足小的接触电

阻及温升要求，但不应使母线产生永久变形。

4.2.2 设计选型

(1) 铜母线用型号，规格及标准编号表示。

如：窄边为10，宽边为100的铜母线，硬状态。在图纸材料栏中表示为：铜母线TMY-100X10 GB5585-85

铜母线的型号如表1所示。

表1 铜母线的型号一览表

型号状态名称布氏硬度（最小）TMR O软铜母线------

TMY H硬铜母线HB65

对于标准规格铜母线满足不了设计要求时，可使用纯铜板，如厚度为3的纯铜板零件，在图纸材料栏中表示为：铜板T2Y-3.0 GB2059-89

(2) 基本状态

退火的 O——适用于完全退火而获得最小强度状态的压力加工制品硬的 H——适用于退火后进行冷加工或冷加工与不完全退火结合

而获得标准规定的机械性能的制品。

(3) 对母线材料及加工的技术要求

?铜母线应采用符合GB468-82要求的铜线锭制造

?铜母线的电阻率不大于0.01774欧姆.mm2/m

?铜排表面有裂痕,斑痕,凹坑及有硝石沉积的母线不得使用

?表面有直径大于2.5mm，深度大于0.15mm气孔的母线不得使用

?经过折弯加工的母线不得平直或重新折弯使用

?母线需矫直，校平，在剪切断面，钻孔及冲孔后应去除毛刺

?母线各搭接面应用压力机蹲平,校平，保证搭接面接触良好

4.2.3基础数据

(1) 常用铜母线规格及载流量如表2所示。

表2 单条形母线规格及载流量（母线最高允许温度为70℃）一览表

铜母线TMY

母线截面

最大容许持续电流(A)

（mm2）

25℃ 25℃

平放竖放

15×3* 200 210

20×3* 261 275

25×3* 323 340

30×4* 451 475

40×4* 593 625

40×5 656 700

50×5* 816 860

50×6* 905 955

60×6* 1,069 1,125

60×8* 1,251 1,320

60×10 1,395 1,475

80×6 1,360 1,480

80×8* 1,553 1,690

80×10 1,747 1,900

100×6 1,665 1,810

100×10* 2,121 2,310

120×8 2,210 2,400

120×10* 2,435 2,650 注：带“*”号的为优选规格。

(2) 直流主回路铜母排截面按2安培/平方毫米选择，其它分路按不小于支路电气

元件额定电流值，同时考虑到刚度进行选择；如在铜母线上开多个孔必须考

虑所开孔对母线截面的影响，适当增加母线截面积。

(3) 根据选用母线的宽度确定搭接形式及钻孔位置的要求如表3所示。

表3经实际总结出的经验数据，用以规范结构设计，确定铜排的搭接形式；开孔大小及孔位尺寸

表3 根据选用母线的宽度确定搭接形式及钻孔位置的要求参照表

(4) 母线宽面弯曲（平弯）推荐的弯曲半径如表4所示。

表4 母线宽面弯曲（平弯）推荐的弯曲半径

铜排厚度折弯内母半径

δ=1--4R=6

δ=5--6R=10

δ=8--12R=15

(5) 母线窄面弯曲(立弯)最小允许弯曲半径

母线尺寸≤50*5 立弯半径尺≥母线宽度

母线尺寸≥60*5 立弯半径尺≥1.5母线宽度

(6) 母线扭转90°时,其扭转部分的总长度不小于母线宽度2.5倍

(7) 母线连接时在母线上开孔直径应比螺栓直径大1mm

(8) 母线上M4以下螺孔可以直接在母线上攻丝，M6以上采用铆螺母的型式或光

孔形式。

(9)母线表面的处理：通讯电源采用Cu/Ep.Ni15b;电力操作电源整体

Cu/Ep.Ni15b，然后在非搭接或联接段按标准GB/T2681-81的规定颜色涂漆或用热缩套管，并按GB/T3181-95提供色标，有铆螺母的母线采用Cu/Ep.Ni8b.

.5 检验/试验要求

5.1 检查母线及其附件的质量，按图纸技术要求检验

5.2 镀层检验

5.2.1 镀层表示法

图纸要求标注为：Cu/Ni15b

(1) Cu/-表示基体为铜或铜合金

(2) 化学符号Ni，表示镍镀层

(3) Ni后的数字，代表镍镀层的最小厚度，um

(4) 按使用条件为室外一般的大气环境，且铜层作为底层时的镍的最小厚

度为15um

(5) 数字后的小写字母，表示镀镍层的类型：

b——表示是全光亮的电镀规范下沉积的镍层。

5.2.2 镀层厚度一般规定

如果需方没有另外的说明，电镀层的最小厚度是指能被直径为20mm 的小球接触到的主要表面上任何一点而言的，需方也可指定其他位置，提出相应厚度。

5.2.3 铜基体电镀前的处理

电镀生产方和需方应对电镀前基体的表面状态作出规定或协商认可。通常采用砂光铜排表面的作法；然后供方对工件主要表面进行检查，确认是否有明显的表面缺陷，如气孔，裂纹和不合要求的覆盖层，或者任何对最后的精饰不利的其它缺陷，检查铜排表面平面度，特别是搭接部分的平面度。所有缺陷都应在作任何处理之前提请需方注意。

5.2.4 外观

电镀后未经任何加工的表面，不应有明显的电镀缺陷，如鼓泡，麻点，孔隙，脱皮，粗糙，裂纹，漏镀，污迹或不良颜色。表面上不可避免的挂具痕迹及其位置也应由需方作出规定。

5.2.5 镀层厚度的测定

镀层厚度测定在需方指定的主要表面上任何位置进行，所用方法测量误差必须小于10%。

(1).厚度仪法

(2).直接测量

确定一个参考点，测定前后该点的厚度便可得出镀层厚度。这可使用普通的工程量具，如千分尺、深度规等进行。

5.2.6 结合强度实验

镀层的结合强度应按GB5270中规定的锉刀试验，或热震试验方法中的一种进行。试验后镀层不应与基体有任何形式的分离。

5.3 搭接面检查

检查各电气连接处接触是否可靠，可检查母线连接处间隙大小或连接处的温度高低。

A:铜排1的搭接宽度。

B:铜排2的搭接宽度。

(2).可拆连接处接触压力不小于10MPa.

(3).连接处接触电阻不大于同等长度单根铜排的电阻，或电压降不大于7mV.

(4).如以连接处的温度高低判断，温度不高于70℃.

5.3.2 以20～25Hz的固有频率施加9.8m/s2加速度6h，无变形和松动，接触电阻

及温升值不变.

5.3.3 单根母线非搭接面四面均喷漆,喷漆后的母线不允许漆有堆集,流淌现象.

5.3.4 漆膜应有良好的附着力,其附着力不低于GB/T1720-79规定的2级.

5.3.5 漆面光洁、均匀、平整，不应有起皱、流漆、斑点、气泡、手印和粘附物

等。不允许漆膜脱落或露出底漆。

5.3.6 喷漆母线搭接端露出镀镍的长度，应大于搭接宽度20mm以上。

注：5.3.3--5.3.6对电力电源有要求，对其它产品为可选。

5.4 绝缘性能指标

按ZBK45017-90中的3.8.4采用介质强度试验检验：即用250V50HZ交流试验电压，接触两点历时1min,无绝缘击穿或闪络现象.

5.5 母线样件防腐试验

通常通过考查镀镍层厚度，（厚度可用厚度仪测量来测量）一般不作试验。

华为必藏铜排计算方法载流量计算方法折弯经验计算表及高压柜铜排计算方法

铜排的计算方法 1 铜排载流量计算方法 2 铜铝排载流量快速查询：

3 估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数) 铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方, 铝应该按3-5A/平方常用铜排的载流量计算方法： 40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为: 母排12厚时为20;10厚时为18; 依次为:[12-20，10-18，8-16，6-14，5-13，4-12]. 双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定） 3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85 铝排[40℃]= 铜排[40℃]/1.3 例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A 例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A 双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量

铜排载流量计算表及母线槽铜排规格

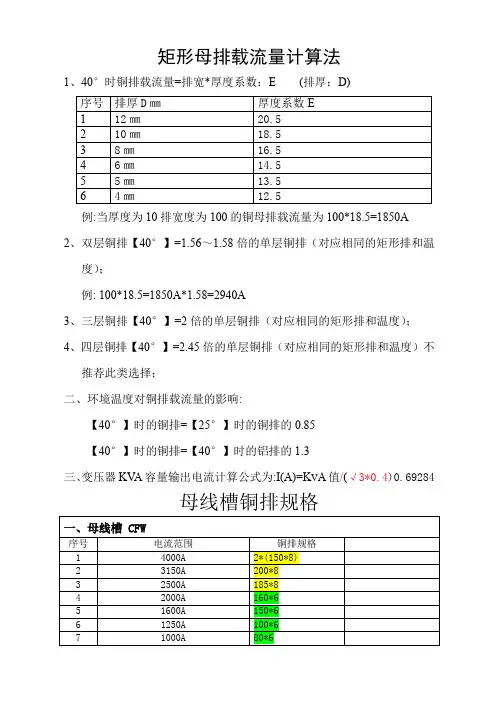

矩形母排载流量计算法 1、40°时铜排载流量=排宽*厚度系数：E(排厚：D) 序号排厚D㎜厚度系数E 1 12㎜20.5 2 10㎜18.5 3 8㎜16.5 4 6㎜14.5 5 5㎜13.5 6 4㎜12.5 此表是根据lyq137********的建议和进一步核算,将原厚度系数分别加了0.5,更加接近。例:当厚度为10排宽度为100的铜母排载流量为100*18.5=1850A 2、双层铜排【40°】=1.56～1.58倍的单层铜排（对应相同的矩形排和温度）；例: 100*18.5=1850A*1.58=2940A 3、三层铜排【40°】=2倍的单层铜排（对应相同的矩形排和温度）； 4、四层铜排【40°】=2.45倍的单层铜排（对应相同的矩形排和温度）不推荐此类选择；二、环境温度对铜排载流量的影响: 【40°】时的铜排=【25°】时的铜排的0.85 【40°】时的铜排=【40°】时的铝排的1.3 三、变压器KV A容量输出电流计算公式为:I(A)=K V A值/(√3*0.4)0.69284

母线槽铜排规格一、母线槽 CFW 序号电流范围铜排规格 1 4000A 2*(150*8) 2 3150A 200*8 3 2500A 185*8 4 2000A 160*6 5 1600A 150*6 6 1250A 100*6 7 1000A 80*6 8 800A 60*6 9 630A 50*6 二、铜铝复合母线槽 KFM 1 4000A 2*(100*10) 2 3150A 230*8 3 2500A 125*10 4 2000A 160*6 5 1600A 100*8 6 1250A 100*6 7 1000A 80*6 8 800A 60*6 9 630A 50*6 10 400A 40*6 11 200A 30*4 三、密集型母线槽 CCX 1 3150A 250*6 2 2500A 205*6 3 2300A 165*6 4 2000A 130*6 5 1600A 110*6 6 1350A 100*6 7 1250A 80*6 8 1000A 60*6 9 800A 45*6 10 600A 35*6 11 500A 35*6 12 400A 30*6 13 315A 25*6 14 250A 25*5 15 200A 25*4 16 100A 25*3
