测量放线专项方案
精装修测量放线要求及施工方案
精装修测量放线要求及施工方案
为了保证精装修工程的准确性和高质量完成，以下是测量放线要求及施工方案。
测量放线要求
1. 项目测量：在开始施工前，应派专人对项目进行测量，并确保测量数据准确无误。
2. 水平放线：在施工过程中，应根据设计图纸进行水平放线，以确保墙体、地板等位置准确。
3. 垂直放线：根据设计图纸，应进行垂直放线，以确保墙面、天花板等垂直对齐。
4. 尺寸放线：根据设计图纸标明的尺寸要求，进行相应的尺寸放线，以保证各个构件的尺寸精确。
5. 弯曲构件放线：在需要安装弯曲构件的地方，应进行相应的放线，以确保弯曲部位的准确安装。
6. 标高放线：根据设计图纸中的标高要求，进行相应的标高放线，以保证各个构件的安装高度准确。
施工方案
1. 前期准备：在开始施工前，应清理施工现场，并检查测量工
具的准确性。
2. 测量放线：根据测量放线要求，进行相应的放线工作。
3. 施工准备：根据放线结果，按照施工顺序准备相应的材料和
工具。
4. 施工过程：按照设计图纸和施工方案，进行相应的施工工作。
5. 施工质量检验：在施工过程中进行质量检验，确保施工质量
符合要求。
6. 完工验收：完成施工后，进行完工验收，确保工程质量合格。
以上是精装修测量放线要求及施工方案，希望能对您的工作有
所帮助。
如有任何疑问，请随时联系。
测量放线专项施工方案
测量放线专项施工方案测量放线是建设工程中的一个重要环节，它直接关系到建筑物的位置、尺寸和形状等方面的准确性。
正确的测量放线工作可以保证施工过程的顺利进行，提高施工效率和质量。
本文将介绍一个测量放线专项施工方案，包括步骤、工具和注意事项等内容。
一、施工前准备工作1.收集相关资料：包括设计图纸、施工方案以及相关技术规范等文件。
2.检查测量工具：确保测量工具的完好性和准确性，如测量仪器、扳平仪、钢卷尺等。
3.组织人员：根据工程规模确定测量员的数量，确保人员熟悉相关测量知识和操作技能。
二、实施测量放线工作1.确定测量基准点：根据设计要求和实际情况，选择合适的基准点。
可以选择固定的建筑物或地面标志物等。
2.放线测量：利用测量仪器和测量工具，根据设计图纸中的尺寸和方向，将建筑物的位置和线条放置在实地。
3.检查放线准确性：使用扳平仪和其他测量工具对放线结果进行核对，并修正可能存在的误差。
4.记录测量数据：对每一次测量结果进行记录，包括点位坐标、放线误差以及测量人员信息等。
5.测量放线图纸绘制：将测量结果整理成测量放线图纸，并附上必要的说明和标注。
三、施工中的注意事项1.严格按照设计图纸进行测量放线，确保线条的准确性和完整性。
2.选择合适的测量工具和仪器，确保其准确性和可靠性。
3.进行实地勘测时，应对地面进行适当的处理，确保放线的稳定性。
4.测量过程中，要注意测量员的安全，避免发生事故和误操作。
5.及时检查和修正放线结果，确保测量数据的准确性。
6.在施工过程中，保持测量放线点的清晰可见，避免被损坏或遮挡。
7.定期检查和校准测量工具，确保其准确性和可靠性。
8.对测量异常和误差要及时进行记录，及时采取纠正措施。
9.与其他施工工序进行有效的协调和沟通，确保测量放线工作的顺利进行。
以上就是一个测量放线专项施工方案的基本内容。
在实际施工过程中，需要根据具体的工程情况进行微调和补充。
同时，要加强对施工人员的培训和管理，提高他们的技术水平和责任意识，以确保测量放线工作的质量和效果。
1测量放线施工方案
1测量放线施工方案放线是指在施工现场根据设计要求进行测量、标定，并用线条或线框进行划线，以便于后续施工人员在建筑物或道路等工程项目中准确定位和布置。
在建筑施工中，放线是一个非常重要的环节，贯穿于整个工程的各个阶段，包括桩基施工、土方开挖、混凝土浇筑和墙面装修等。
本文将介绍一个测量放线施工方案，包括准备工作、放线方法、施工步骤等内容。
一、准备工作1.工程准备：在进行放线前，需要对工程现场进行勘测和预划，了解地形地貌、工程要求和设计图纸等相关信息。
同时，要对施工场地进行清理和平整，确保放线的准确性和便捷性。
2.人员配备：为了保证施工质量和效率，需要配备经验丰富的放线人员和助理，并确保他们具有相关的技术能力和专业知识。
3.测量工具：在进行放线的过程中，需要准备测量工具包括放线工具（如放线盘、塔杆、墨线笔等）、测量仪器（如测距仪、水平仪等）和随手工具（如尺子、铁锤等）。
4.安全措施：在放线施工过程中，要严格遵守安全操作规程，确保施工人员的安全，包括穿着符合要求的安全防护装备、注意施工现场的安全标识和标志等。
二、放线方法1.直尺放线法：直尺放线法是一种简单精确的放线方法，适用于建筑物的地坪、墙体、梁柱等平面构件的放线。
放线时，先用铁锤和尺子在施工现场的相关位置标记基准点，然后用直尺和墨线笔进行放线，确保线条直、准、平整。
2.垂直放线法：垂直放线法适用于建筑物的墙体、柱子、门窗等垂直面构件的放线。
放线时，首先确定基准点和基准线，然后用水平仪和塔杆进行垂直放线，确保线条垂直、平整。
3.标高放线法：标高放线法适用于建筑物的楼板、天棚、地台等高程构件的放线。
放线时，需要在建筑物的相关位置设置高程点，并用水平仪和测距仪进行标高放线，确保高程准确。
三、施工步骤1.制定放线计划：在进行放线前，要制定详细的放线计划，包括放线位置、放线方法、放线人员、放线工具等内容，确保整个放线过程顺利进行。
2.勘测选点：根据设计图纸和工程要求，在施工现场选择合适的基准点和基准线，标记放线点，保证放线的准确性和稳定性。
测量放线专项方案

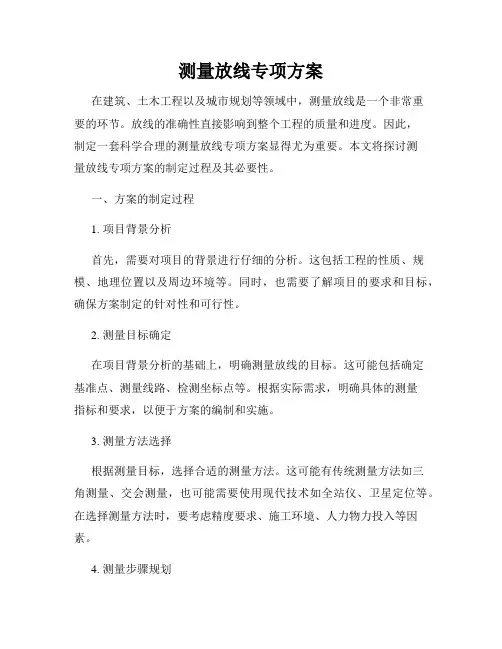

测量放线专项方案在建筑、土木工程以及城市规划等领域中，测量放线是一个非常重要的环节。
放线的准确性直接影响到整个工程的质量和进度。
因此，制定一套科学合理的测量放线专项方案显得尤为重要。
本文将探讨测量放线专项方案的制定过程及其必要性。
一、方案的制定过程1. 项目背景分析首先，需要对项目的背景进行仔细的分析。
这包括工程的性质、规模、地理位置以及周边环境等。
同时，也需要了解项目的要求和目标，确保方案制定的针对性和可行性。
2. 测量目标确定在项目背景分析的基础上，明确测量放线的目标。
这可能包括确定基准点、测量线路、检测坐标点等。
根据实际需求，明确具体的测量指标和要求，以便于方案的编制和实施。
3. 测量方法选择根据测量目标，选择合适的测量方法。
这可能有传统测量方法如三角测量、交会测量，也可能需要使用现代技术如全站仪、卫星定位等。
在选择测量方法时，要考虑精度要求、施工环境、人力物力投入等因素。
4. 测量步骤规划根据测量目标和方法，进行详细的测量步骤规划。
这包括确定测量起点、测量顺序、测量间隔等。
规划过程中需要考虑实际施工条件，尽量减少工期和成本。
5. 实施与监控根据测量步骤规划，组织实施测量工作。
在实施过程中，需要加强对测量数据的监控和质量控制。
及时修正偏差，确保测量结果的准确性。
6. 方案总结与调整在完成测量工作后，对方案进行总结和评估。
根据实际工作经验，调整方案中的不足之处，进一步完善测量放线专项方案。
二、专项方案的必要性1. 提高工程质量测量放线专项方案的制定和实施，可以提高工程的质量。
准确的放线可以保证施工的精确性和平整度，避免出现施工过程中的错误和漏洞。
合理的方案设计还可以减少人为因素的干扰，减少误差发生的可能性。
2. 提高工程进度测量放线专项方案的规划和执行可以加快工程进度。
合理的测量步骤和方法可以提高测量效率，减少不必要的测量次数。
同时，方案的制定可以有针对性地安排工作人员和设备资源，提高工作效率。
测量放线专项施工方案63356

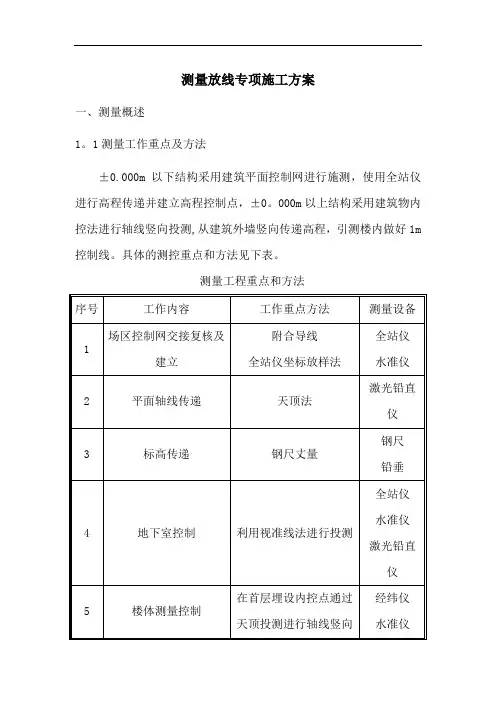

测量放线专项施工方案一、测量概述1。
1测量工作重点及方法±0.000m以下结构采用建筑平面控制网进行施测，使用全站仪进行高程传递并建立高程控制点，±0。
000m以上结构采用建筑物内控法进行轴线竖向投测,从建筑外墙竖向传递高程，引测楼内做好1m 控制线。
具体的测控重点和方法见下表。
测量工程重点和方法1。
2工作难点及应对措施1.2。
1槽上可用场地相对较小，控制桩位保护要求高应对措施：根据甲方提供的控制点，测设场地平面控制网，控制桩尽可能避开堆料区及机械运输路线，控制桩用脚手管搭设防护并用红白漆做好标识。
并指定专人巡查维护，定期进行复测与修正,确保工程控制系统的准确性.1。
2。
2场区面积大，平面控制网及高程控制点精度要求高应对措施：根据业主提供的基准点，测设二级场区控制网。
控制桩坐标使用计算机解算，平面控制网和高程控制点使用全站仪和水准仪进行闭合。
整场区采用两级控制,形成完整统一的测控体系，以保证测量精度要求。
1.2。
3建筑物高度高，轴线及标高竖向传递精度控制难度大应对措施:轴线传递使用激光铅直仪向上每三层进行一次投测，投测点不少于3点，并固定光靶，使用经纬仪逐次将投测上来的点进行闭合,无误后，按先整体后局部对轴线及细部轴线进行施测。
±0。
000m以下使用钢尺传递高程。
±0.000m以上在首层外墙四周用水准仪抄出建筑1m线,每层每段使用钢尺配合弹簧拉力器以98N的标准拉力，沿外墙大角垂直向上传递三个标高点（闭合差≤3mm）取平均值，以此为依据在作业面采用水准仪抄测标高控制线。
1.2。
4轴系之间的转换复杂应对措施：本工程轴线系统，是由楼座和地下车库两套轴线网组成,轴线网相互转换、衔接，要求测量人员必须仔细审图，科学解算，以做到万无一失。
1.2.5测控方法的选择及设备的选型是做好测量工作的难点应对措施：对众多的测控方法,必须结合本工程的实际情况,进行合理比对、实际论证，确保方法的科学性、针对性、及现场可行性。
测量放线专项施工方案
测量放线专项施工方案测量放线是施工中必不可少的一项工作，它对整个施工项目的顺利进行起着关键的作用。
为了确保测量放线的准确性和高效性，我们制定了如下的放线专项施工方案。
一、前期准备1. 完善设计文件：在测量放线前，必须先仔细研究设计文件，特别是平面图和剖面图，了解建筑物的基本结构和尺寸。
2. 准备放线工具：包括量具、测量仪器、放线绳等。
3. 制定放线计划：根据设计文件和工程实际情况，确定放线的先后顺序和放线点的位置。
二、放线方法和步骤1. 传统放线法：（1）确定放线基准点：选择建筑物四个角点中的一个为基准点，优先选择地势较高或建筑物结构较牢固的角点。
根据设计要求，在基准点上打钢钉，并拉直放线绳。
（2）确定放线方向：根据设计要求，确定主线或控制线的走向，并利用量具和测量仪器进行测量，确保放线的准确性。
（3）进行放线：根据放线计划，依次确定放线点并进行放线。
在每个放线点上打钢钉，并用放线绳连接钉子。
2. 电子放线法：采用电子放线仪等现代测量仪器进行放线。
首先将仪器设置在放线基准点上，并自动获取坐标。
然后按照设计要求，依次确定放线点，仪器会自动指示各个放线点的位置，并进行放线。
三、注意事项1. 放线必须准确：放线的准确性直接影响到施工工程的质量和进度，因此，放线人员必须要具备一定的测量技术和专业知识。
2. 防止误差累积：在放线过程中，各个放线点之间的连续性和相对位置的准确性非常重要。
为了防止误差的累积，放线时应仔细检查每个放线点的位置，并及时进行调整。
3. 安全第一：在放线施工中，应严格遵守施工安全规范，做好安全防护措施，确保放线人员的人身安全和设备的安全。
4. 录入数据：在放线完成后，应及时将放线数据录入到工程资料中，以备后期施工和验收使用。
通过以上的测量放线专项施工方案，我们将能够确保放线的准确性和高效性，为后续施工提供准确的基准和控制线，保证施工工程的顺利进行。
同时，我们将严格遵守安全规范，做好施工安全工作，确保放线人员的人身安全和设备的安全。
测量放线专项施工方案
测量放线专项施工方案测量放线是在工程施工过程中不可或缺的一项工作，其主要目的是通过精确的测量和放线来确保工程的准确性和稳定性。
本文将详细介绍测量放线专项施工方案。
一、施工准备工作1.组建测量放线小组：根据工程的规模和复杂程度，组建一支专业的测量放线小组，包括测量工程师、技术员等。
2.准备测量仪器和设备：根据具体工程的要求，准备好各种必要的测量仪器和设备，如全站仪、测距仪、水平仪等。
3.熟悉工程图纸和方案：测量放线小组成员应对工程图纸和方案非常熟悉，理解其中的测量和放线要求。
4.制定施工计划：根据工程的进度和要求，制定详细的测量放线施工计划，包括时间安排、施工步骤等。
二、测量放线工作流程1.基本测量：首先进行基本测量，包括测量场地的大小和形状，确定建筑物的位置和基准点等。
采用全站仪等仪器进行测量，确保测量数据的准确性。
2.建筑物放线：根据工程图纸和方案，按照规定的尺寸和比例进行建筑物的放线。
通过全站仪和测距仪等仪器，将建筑物的位置和尺寸准确地放线到场地上。
3.道路和排水系统放线：根据工程图纸和方案，进行道路和排水系统的放线工作。
通过测量和放线，确定道路的位置、宽度和坡度，确保道路和排水系统的准确性和合理性。
4.设备和设施放线：根据工程要求，对各种设备和设施进行放线。
如电力设备、通信设备、消防设备等。
通过测量和放线，确保设备和设施的准确安装位置。
5.质量检查和调整：在进行测量和放线的过程中，要随时进行质量检查，并根据需要进行调整。
如发现测量数据不准确或放线不符合要求，要及时进行调整和修正。
三、施工安全措施1.安全培训：对所有参与测量放线工作的人员进行安全培训，强调安全意识和安全操作规程，确保施工过程中的安全。
2.使用防护设备：在进行测量放线工作时，要使用各种必要的防护设备，如安全帽、安全鞋、护目镜等。
3.注意施工现场安全：在施工现场设置警示标志，保持施工现场的整洁和安全，防止意外事故的发生。
4.安全监督和指导：负责施工的人员要进行安全监督和指导，确保各项安全措施的有效执行。
围护工程施工方案测量放线
围护工程施工方案测量放线一、测量放线的意义和目的测量放线是围护工程施工的首要工作，其主要目的是确定围护墙的位置、尺寸和平面布置，为后续土方开挖、基础施工、墙体施工等工序提供准确的参考和依据。
通过测量放线可以保证围护墙的垂直度、水平度和尺寸精度，从而确保围护工程的施工质量和安全。
二、测量放线的准备工作1. 准备测量工具和设备：包括测距仪、水平仪、经纬仪、放线杆、尺子、地桩、标志桩等。
2. 制定测量放线方案：根据围护墙的设计图纸和实际施工情况，制定精确的放线方案，包括放线点的位置和数量、放线桩的设置高度、放线线路等。
三、测量放线的具体步骤1. 确定放线点：根据设计图纸和放线方案，在围护墙的施工位置确定放线点，一般选择围护墙的四个角落、墙体的中心和每隔一定距离的墙体中间点作为放线点。
2. 设置放线桩：在放线点处用放线杆设置放线桩，要求放线桩的设置要准确、平整、固定，以便后续放线线路。
3. 建立坐标系：根据设计图纸和实际施工情况，在放线点处建立符合实际需要的坐标系，确定各个放线桩之间的相对位置，并用标志桩标记，以便后续的测量和施工。
4. 放线测量：根据设计要求和测量方案，利用测距仪、水平仪、经纬仪等测量工具，沿放线线路进行放线测量，确保放线的精度和准确度。
5. 标示放线线路：在围护墙的施工位置用标志桩或喷涂标记等方式标示放线线路，以便后续的土方开挖和基础施工。
四、测量放线的注意事项1. 放线测量要求准确、精密，避免出现误差。
2. 放线桩的设置要牢固、平整、标高准确，以确保后续测量的准确性。
3. 在放线测量过程中，要防止测量工具和设备受到外界干扰，避免影响测量结果。
4. 放线线路要清晰、明确，便于后续工序的施工操作和管理。
五、测量放线的总结围护工程施工中，测量放线是至关重要的一步，其准确性和精度直接影响后续工序的质量和进度。
因此，在围护工程施工前，要认真制定测量放线方案，准备好相应的测量工具和设备，并严格按照测量步骤和注意事项进行放线测量。
测量放线及工程定位专项施工方案要点
测量放线及工程定位专项施工方案要点在工程施工中，测量放线及工程定位是至关重要的环节，它直接关系到工程的质量和进度。
因此，制定合理有效的专项施工方案对工程的顺利进行具有重要意义。
本文将从测量放线、工程定位的概念入手，结合专项施工方案的要点，对相关内容进行详细介绍。
一、测量放线及工程定位概念1.1 测量放线测量放线是指根据工程设计图纸，利用测量仪器设备在施工现场进行测量和布线，确定工程各部位的位置和尺寸，为施工提供准确的定位依据。
1.2 工程定位工程定位是将测量放线得到的数据与实际场地相结合，对工程各部位进行精准的定位，确保施工各项工作按照设计要求进行。
二、专项施工方案要点2.1 前期准备在进行测量放线及工程定位前，需要进行工程现场的勘测和测量仪器的准备，确保施工过程中使用的仪器设备齐全、准确。
同时，要对工程设计图纸进行仔细研究，明确测量放线及定位的具体要求和目标。
2.2 测量放线流程在实际操作中，测量放线应按照设计要求和工程实际情况进行。
首先确定起点和基准点，利用测量仪器进行测量，标出相关位置线路，确保放线准确无误。
放线完成后，要对测量数据进行核实和校对，防止出现偏差。
2.3 工程定位方法工程定位应根据放线数据和实际场地情况选择合适的定位方法，如全站仪定位、GPS定位等。
在进行定位前，要进行环境检查，确保定位过程中不受外界影响。
定位完成后，要对定位结果进行验收，确保符合设计要求。
2.4 安全防护措施在测量放线及工程定位过程中，要严格遵守安全操作规程，保证施工人员和设备的安全。
施工现场要设置明显的警示标识，保持通道畅通，定时检查设备的工作状态，确保施工过程中不发生安全事故。
2.5 质量控制在工程施工中，质量是关键因素之一。
在测量放线及工程定位过程中，要严格按照设计要求进行操作，确保放线准确，定位精准。
同时，要定期对施工过程进行检查和验收，及时发现并处理质量问题。
三、总结测量放线及工程定位专项施工方案是工程施工中不可或缺的环节，它直接关系到工程的质量和进度。
测量放线方案
测量放线方案（1）基础放线根据场地上建筑主轴线控制点，先将房屋外墙轴线的交点用木桩测定于地面上，并在桩顶钉上小钉作为标志。
房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。
然后检查房屋轴线的距离，误差不得超过轴线长度的1/2000，且不超过5mm 。
（2）龙门板的设置1）在建筑物四角与内纵、横墙两端基槽开挖边线以外约1～1.5m 处钉设龙门桩，龙门桩要钉得竖直、牢固，木桩侧面与基槽平行。
2）根据建筑场地水准点，在每个龙门桩上测设±0.000 标高线，若现场条件不许可时，也可测设比±0.000 高或低一定数值的线，但同一个建筑物最好只选用一个标高。
3）沿龙门桩上测设的高程线钉设龙门板，龙门板顶面的标高要在同一个水平面上，标高测定容差为±5mm 。
4）根据轴线桩，用经纬仪将墙、柱的轴线投到龙门板顶面上，并钉小钉标明，投点容差为±5mm 。
5）用钢尺沿龙门板顶面检查轴线钉的间距，相对误差不应超过1/2000。
经检核合格后，以轴线钉为准，将墙宽、基槽宽标在龙门板上，根据龙门板上的标志点进行测量定位。
2．基础施工测量（1）基槽抄平为了控制基槽的开挖深度，在基坑清槽前，应用水准仪在基坑的四壁或者坑底边沿及中央打入小木桩，在木桩上引测同一标高的标点，以便根据标高拉线控制坑基底标高。
清槽完后，经过设计、勘察、建设单位、监理和质检站验收完后方可浇筑混凝土垫层.（2）基础定位基础垫层混凝土浇筑好后，根据龙门板上的轴线钉，用经纬仪把轴线投测到垫层上，然后在垫层上用墨线弹出基础边线（3）底板轴线的测量底板垫层混凝土浇筑好后，根据施工图，在垫层上投测中心线，根据中线点弹出墨线，绘出底板的外皮尺寸线，然后支模，绑扎钢筋。
要用水准仪在钢筋上引测同一标高的标点，拉上通线，在浇筑底板混凝土时，控制底板混凝土的标高。
（4）基础模板的测量在底板混凝土浇筑好以后，根据施工图和定位桩，在底板上放出剪力墙和基础、柱子的中心线，并弹墨线标明，用为支模的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六盘水市城市先锋商住楼测量施工方案编制人：审核人：审批人：贵州海宇建司六盘水分公司2011年月日目录第一章工程概况 (2)第二章编制依据 (2)第三章施工测量控制 (2)1、总体思路 (3)2、主要测量工作 (3)3、测量选用的仪器设备 (3)第四章具体测量方法 (4)1、控制网的建立 (4)2、平面高程控制基准点位埋设及保护措施 (14)第五章施工测量管理 (14)1、测量工程施工质量保证措施 (14)2、对分包单位测量的协调控制 (15)第六章沉降观测 (16)1第一章工程概况工程简述城市先锋工程位于六盘水市中心城区，市民族中学北侧，工程总建筑面积80986.21m2，为框架剪力墙结构。
本工程范围包括：城市先锋1#、2#、3#、4#楼，建筑物高度为：90m。
室内±0.000相对应的绝对标高为为1796.94（34轴线相对应的道牙顶部起300mm）。
第二章编制依据1、《工程测量规范》（GB50026-2007）2、《建筑施工手册》3、《城市测量规范》CJJ8-994、工程设计图总图第三章施工测量控制为保证工程的整体性和工程施工的实际需要及精度要求，在施工过程中应合理设立测设点，满足精度及复核方便的平面控制网和高程控制网，并使主要的控制点能够稳固地保存到工程竣工，保证各部分施工的控制线一致。
以业主提供的平面和高程控制两个GPS点为依据，根据设计对工程平面坐标和高程的要求，采用直角坐标法放线，准确地将建筑物的轴线与标高反映在施工过程中，严格地按工程测量规范要求，以先基础、主体后局部的原则对整个工程进行整体控制，2再进行各区段墙柱轴线的加密和放样工作。
1、总体思路测量控制方法：地下平面控制用全站仪外控法；地下高程控制采用全站仪新三角高程测量法；地上平面控制用内控法，激光铅垂仪传递，地上高程控制采用5m塑钢塔尺及钢尺传递高程。
2、主要测量工作3、测量选用的仪器设备34第四章 具体测量方法1、控制网的建立根据业主提供的一级测量控制网，分别建立二级、三级测量控制网。
（1）建立三级测量控制网（2）一级控制网本工程±0.000相对于绝对高程1796.94，业主提供的首级测量控制网点GPS1(x=42211.437，y=84769.415）GPS2(x=42313.344，y=84780.358)办理正式的书面移交手续，实地踏勘点位并作出标记说明。
并对一级控制网每个月复核一次，同时提交监理、业主。
复测一级控制网的点位精度。
若点位误差不满足施工规范要求，需进一步和业主核对并确认。
一级控制网点布置图附后：一级控制点坐标控制点并每半个月进行一次复测。
（3）二级控制网A、二级控制网的建立5依据建筑设计平面图及现场施工环境，每栋楼内部设置4个施工控制点（内控点）在板上留置φ100洞口，计算其理论坐标并进行实地定位，每个施工控制点初步定位后，与首级控制网联测，并且几个点间相互校核。
若点位不满足施工及规范要求，应进行调整，直至调整到满足规范及施工要求。
内控点宜设置在浇筑完成的地下室顶板上。
a、地下室施工阶段控制网地下室施工阶段控制网直接利用一级控制点引测到各轴线、标高控制点，不设固定控制点。
b、地上部分施工控制网的建立各个控制点详见各栋平面布置图；平面轴线控制点的位置转换方法，首先应以图纸设计的轴线点理论坐标为根据，用原控制点坐标为起算进行测设；然后布网测量并平差，与理论值比较，当误差在允许范围内时才可以继续上投。
具体布置如附图所示：二级控制点6（4）控制点的向上引测A、平面轴线控制点引测方法①地下室施工阶段的各结构部位定位放线，其平面轴线控制点的引测采用基坑周边的一级测量控制点作前后视，采用平面图上坐标引测到室内，根据坐标放孔桩及地梁轴线。
并二级控制网引测至地下室底板上，随后用极坐标法或直角坐标法进行细部放样。
②当楼板施工至±0.000m时，通过一级控制网，在首层楼板上布置二级控制网，具体布置布置详见上图施工测量控制点布置图”。
③由于首层人员走动频繁，激光点测放到楼面后需进行特殊的保护，因此需在首层混凝土楼面预埋铁件，楼板混凝土浇筑完成且具有7强度后，再次放样测设控制点并进行多边形闭合复测，调整点位误差，打上阳冲眼十字中心点标示，示意见下图：首层楼面控制点点位做法④上部楼层平面轴线控制点的引测，首次在±0.000m 层混凝土楼面激光控制点上架设激光垂准仪，垂直向上投递平面轴线控制点，以后每一层都采用激光测量仪与全站仪配合测量控制点，为提高激光点位捕捉的精度，减少分段引测误差的积累，制作激光捕捉靶，示意如下：8激光点穿过楼层时，需在楼板上预留200x200 的预留洞，浇筑楼板砼后，将点位通过预留洞引测到各楼层上。
浇筑砼后木盒不拆除，以防楼面垃圾物堵塞孔洞。
麻线绷在铁钉上便于仪器找准中心点，用完后将麻线拆除，以免下次阻挡激光投点。
预留洞的做法示意如下：激光点穿过楼层的预留洞做法9激光控制点投测到上部楼层后，组成四边形图形。
在四边形的各个点上架设全站仪，复测四边形的角度、边长误差，进行点位误差调整并作好点位标记。
如点位误差不满足规范要求，应重新投测控制点。
⑤在本工程施工中，特别是在主塔楼施工中，垂直度控制是关键，因此，对内部控制点的竖直引测，采用激光垂准仪进行控制为主，10KG 线堕作为校核手段为辅。
具体的方法如下：1）首先，在底层内部控制点上安置激光垂准仪，在上层安置激光接收板。
2）其次，打开激光器，将激光投影到激光接收板；3）调整光斑，使光斑最小，在激光接收板上做出标记；4）将激光垂准仪依次旋转90°、180°、270°，重复将激光投影到激光接收板上，在激光接收板上做出标志，取4 个标志中心作为上层内部控制点；5）重复第1 到第4 步，直到满足要求为止。
⑥竖向测量精度控制为：轴线控制点点位中误差不大于2mm，各层轴线点位中误差不大于3mm。
⑦激光垂准仪使用时，通过调焦设备使光斑准确聚焦，保证光斑直径不大于3mm，360°旋转激光垂准仪，观察光斑轨迹，逐渐归化，保证光斑落在圆心上才可以作为引测楼面轴线的依据。
为防止积累误差，激光垂准仪不能层层转站投点，必须在首层或控制点转换层投点。
⑧11#楼二级控制点引测至首层后，因高度较高采用一次投设控制点误差较大，分三次转设二级控制点每10层转换投点一次。
10B、11#楼核心筒墙体模板测量控制核心筒剪力墙墙体的测量，是内外筒结构达到准确连接的前提，因此，对墙体位置及垂直度的控制非常重要。
激光垂准仪控制模板的水平位置，铅锤吊线法控制模板的垂直度。
1）激光垂准仪校核采用激光垂准仪向上投射，把激光接受靶放置在模板上口检查模板定位偏差。
为了提高工效，综合考虑仪器性能及现场施工环境的影响，采取分段投点的方式，以竖向每10 层为一段。
当每一段施工完毕，将此段首层坐标控制点精确地投至上一段的起始楼层上，并进行控制网的检测和校正，确认控制点准确无误后，重新定点。
将控制点定好后，放出4 条控制线，在通过控制线测放各条轴线，用轴线和控制线确定主塔楼墙体的位置。
2）铅锤吊线法校核考虑到激光垂准仪投点检查模板上口轴线偏差，接收靶与模板上口同一标高，如果用其控制模板的垂直度操作性不强，并且激光垂准仪投点位置相对比较固定，不便于移动检查。
因此，对模板垂直度的校核，拟采用传统的铅锤吊线法方法进行校核。
铅锤吊线法具有快速和操作简易的优点，但只能在天气状况良好的情况下进行，并且需严格控制操作过程。
铅锤吊线法为：把线坠挂在金属十字架上投测，一人在底层扶稳线坠，如线坠偏离控制点，则指挥上面的人移动金属架，至对准为止，十字架的中心点即下一层轴线点的投测点。
在洞口四周做标记，作为11以后恢复中心线和放线的依据。
同理，用线坠校核控制线、轴线与下层的偏移情况，对偏移量进行修正，从而保证主塔楼的垂直度。
可用激光自动安平标线仪来控制垂直度及水平标高。
也可用水准仪将首层±0.000m 标高线引测至剪力墙的外墙面，各点之间复测闭合后弹墨线标示。
C、地上各层+1.000m 标高基准点引测地上楼层基准标高点首次由全站仪从首层楼面竖向引测，每升高10 层用全站仪引测中转一次，10层之间各楼层的标高用钢卷尺顺主楼核心筒外墙面往上量测。
全站仪引测标高基准点的方法如下：1）在±0.000m 层的砼楼面架设全站仪，通过气温、气压计测量气温、气压，对全站仪进行气象改正设置。
2）全站仪后视每隔10层中转一次核心筒墙面＋1.000m标高基准线，首先测得仪器高度值。
对仪器内Z向坐标进行设置，包括反射棱镜的常数设置。
3）全站仪望远镜垂直向上，顺着激光控制点的预留洞口垂直往上测量距离，顶部反射棱镜放在土建提模架或需要测量标高的楼层位置，镜头向下对准全站仪。
由于全息反射贴片配合远距离测距时反射信号较弱，影响测距的精度，故本工程用反射棱镜配合全站仪进行距离测量。
反射棱镜放置示意如下：12透明塑料薄片，雕刻环形刻度第一次接收激光点激光点在接收靶上180°、270°四个位置捕捉到四个激光点本次投测的点位取中位置4）计算得到反射棱镜位置的标高后，用水准仪后视全站仪测得的标高点，计算水准仪仪高值，将该处标高转移到剪力墙侧面距离本楼层高度+1.000m 处，并弹墨线标示。
13（4）三级控制网的建立室内 500 标高控制线：校核结构施工时墙柱上的500 线，误差在±3 ㎜之内，取平均值，引测到内隔墙上，所有墙柱上的500 线作为门窗洞口、专业管线、地面控制的基准线。
外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出竖向、水平控制线，并用经纬仪在外控点的辅助下，从上至下进行一次检测修正，保证外立面轴线角度误差小于±5″，距离误差小于±2 ㎜。
（5）其它细部测量详见实测实量标准进行测量。
2、平面高程控制基准点位埋设及保护措施由于本工程工期较长，为确保现场平面控制点和水准点的稳定性，场区内的平面和高程控制点采用永久点的方法来埋设。
测量人员应经常去现场巡视桩点的情况。
控制点在施工测量使用过程中，定期进行复测，如有变动或破坏应及时恢复。
第五章施工测量管理1、测量工程施工质量保证措施（1）为保证测量工程的施工质量，所有测量人员必须持证上岗，14并严格按照测量规范进行操作。
（2）测量仪器必须按照国家规定年检鉴定合格，并在有效期内使用。
在使用过程中，随时检查仪器的常用指标。
一旦偏差超过允许范围，应当及时校正以保证测量精度。
（3）设置的测量控制点、标高控制点要设置保护装置，确保测点不被损坏；测点附近严禁堆放材料，避免影响测量工作的顺利进行。
（4）为减小测量误差的影响，要求土建等主控轴线及标高控制点的投放时间尽量安排在每天的上午和下午进行。
