第三章三相电路复习题
国网考试之电力系统分析：第三章复习题---5页
第三章复习题一、选择题1、环网潮流的经济分布是按照线路的（）进行分配。
A．电阻 B．电抗 C．电纳 D．阻抗2、两端电源电网初步潮流分析的目的是求（）。
A．有功分点 B．无功分点 C．电压损耗 D．功率损耗3、线路首末端电压的相量差是（）。
A．电压偏移B．电压损耗C．电压降落D．电压调整4、线损率是指（）。
A．线路功率损耗与始端输入功率之比B．线路功率损耗与末端输出功率之比C．线路电能损耗与始端输入电能之比D．线路电能损耗与末端输出电能之比5、电压损耗是指线路( )。
A．始末两端电压数值差B．端部母线实际电压与额定电压数值差C．末端空载电压与负载电压数值差D．始末两端电压相量差6、高压输电线路空载运行时，末端电压比首端电压（）。
A．低 B. 高 C. 相同 D. 不一定7、环形网络中自然功率的分布规律是（）。
A．与支路电阻成反比B．与支路电抗成反比C．与支路阻抗成反比D．与支路电纳成反比8、电力系统潮流计算目的之一是( )。
A. 检查系统的频率是否满足电能质量要求B. 检查是否出现大气过电压C. 检查系统的稳定性D. 检查各节点的电压是否满足电能质量要求9、电力系统分析中，公式△，U为线电压，功率指：( )。
A. 一相功率B. 两相功率C. 三相功率D. 一、两相都可10、在电阻上产生有功损耗时流过的功率( )A.只能是有功B.只能是无功C.不能是无功D.既可是有功也可以是无功11、电力系统潮流计算时某物理量的单位为Mvar，则该量是( )。
A. 有功功率B. 无功功率C. 视在功率D. 有功电量12、闭式网手算潮流时，解网点应在( )。
A. 任意节点B. 无功分点C. 有功分点D. 非功率分点二、判断题1、线路首端的电压一定高于末端的电压。
( )2、对于任何电压等级的电力网，提高运行电压水平，都有助于降低网损。
（）3、.电网中无功功率都是从电压高的节点流向电压低的节点。
（）三、填空题1、某线路首端电压和末端电压分别为10.5kV和10.2kV，线路上的电压损耗百分数为______________,首端电压偏移百分数为_______________。
电路复习习题(带答案)
第一章电路的基本概念和基本定律求图示电路中，A点的电位。
（a）（b）习题电路解：（a）等效电路如下图所示：（b）等效电路如下图所示：求图示电路中，开关闭合前、后A点的电位。
解：开关闭合时，等效电路如图所示：开关打开时，等效电路如图所示：如图所示电路，求开关闭合前及闭合后的AB U 、电流1I 、2I 和3I 的大小。
如图所示电路，电流和电压参考方向如图所示。
求下列各种情况下的功率，并说明功率的流向。
（1）V 100A,2==u i ，（2）V 120A,5=-=u i ， （3）V 80A,3-==u i ，（4）V 60A,10-=-=u i解：（1）A ：)(200提供功率W ui p -=-=； B ：)(200吸收功率W ui p == （2）A ：)(600吸收功率W ui p =-=； B ：)(600提供功率W ui p -== （3）A ：)(240吸收功率W ui p =-=； B ：)(240提供功率W ui p -== （4）A ：)(600提供功率W ui p -=-=； B ：)(600吸收功率W ui p ==求如图所示电路中,A 、B 、C 、D 元件的功率。
问哪个元件为电源哪个元件为负载哪个元件在吸收功率哪个元件在产生功率电路是否满足功率平衡条件（已知V 40V,10V,30==-==D C B A U U U U ，A 2A,3A,5321-===I I I 。
）习题电路解：W I U P A A 1501-=⨯-= （产生功率）（电源） W I U P B B 501-=⨯= （产生功率）（电源） W I U P C C 1202=⨯= （吸收功率）（负载）W I U P D D 802=⨯-= （吸收功率）（负载）0=+++=D C B A P P P P P 总 所以此电路功率平衡。
已知一电烙铁铭牌上标出“25W ，220V ”。
问电烙铁的额定工作电流为多少其电阻为多少解：AU P I 44522025===； Ω===19362522022P U R如图所示电路，已知V 80=S U ，K Ω61=R ，K Ω42=R ，当（1）S 断开时，（2）S 闭合且03=R 时，电路参数2U 和2I 。
电工学第三、四章习题答案 (1)
第三章 三相电路一、单相选择题1．三相对称绕组在空间位置上应彼此相差（ B ）A 、60°电角度；B 、120°电角度；C 、180°电角度；D 、360°电角度。
2. 三相对称电路是指（ C ） A 、三相电源对称的电路； B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路-D 、三相电源对称和三相负载均不对称的电路。
3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮；D 、100W 和25W 都不亮。
4. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ A ）A 、30安；B 、10安；C 、27.32安。
5. 在某对称星形连接的三相负载电路中，已知线电压 u t AB = V 3802sin ω，则C 相电压有效值相量 C U为（ A ）A 、 22090∠︒ VB 、38090∠︒VC 、22090∠-︒ V D 、︒-∠90380 6．星型连接的三相对称负载，接于三相对称电源上，线电流与相电流之比为( C )。
A 、3B 、2C 、1D 、337. 额定电压为 220 V 的照明负载接于线电压为380 V 的三相四线制电源时，必须接成 ( A ) 形。
A 、YB 、 ∆C 、Y 和∆都可以D 、Y 和∆都不可以8．当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u ( D )。
A 、V t )30sin(2220-ω B 、 V t )30sin(2380-ωC 、 V t )120sin(2380+ωD 、30)t ω+9.有一对称三相电动势，若U 相电动势为V t u U )314sin(311π+=则V 相和W 相电动势分别为 （ A ） A 、V t u V t u W V )3314sin(311)3314sin(311ππ-=+= B 、V t u V t u W V )3314sin(311)3314sin(311ππ+=-= C 、V t u V t u W V )6314sin(311)6314sin(311ππ+=-= D 、V t u Vt u W V )6314sin(311)6314sin(311ππ-=+=10．在三相交流电路中，三相堆成负载星形连接，三个线电流均为4A ，则中线电流为（ A ）。
第3章三相交流电路及安全用电知识
表，你能用这些器件确定三相四线制供电线路中的火线和零线
吗？应该怎样做？
•2.三相供电线路的电压是380V，则线电压是多少？相电压又
是多少？
•3.三相电源绕组星接，设其中某两相间的电压
•
V，试写出其余两个线电压和三个相电压
的解析式。
•4.三相电源绕组连接成星形，已知三相绕组的感应电压对称。
实际测量的结果
第3章三相交流电路及安全用电知识
•3.3 三相电路的电功率及安全用电知识
•3.3.1 三相电路的功率 •不论负载联接方式如何，总的功率必定等于三相功率之和：
•若三相负载对称，三相总功率是各相功率的三倍，即
第3章三相交流电路及安全用电知识
•3.3.1 三相电路的功率
•【例3.5】 一台三相异步电动机，铭牌上额定电压是220/380V， 接线是△/ㄚ接，额定电流是11.2/6.48A，cosΦ=0.84。试分别求 出电源线电压为380V和220V时，输入电动机的电功率。 •【解】①UL=380V时，按名牌规定电动机定子绕组应ㄚ接：
UAB=380V,UBC=UCA=220V,UA=UB=UC=220V。问线路连 接上出现了什么问题？
•5.三相绕组角接，不慎将一相绕组的首尾端接反，会产生什
么后果？为什么？
•6.试述三相四线制供电的优越性。
第3章三相交流电路及安全用电知识
•3.2 三相电路中负载的连接方式
三相负载：需要接在三相电源上才能正常工作的负载，由三 部分组成，其中每一部分叫做单相负载。 对称三相负载：每相负载的阻抗值和阻抗角完全相等，如三 相电动机。 不对称三相负载： 不满足每相负载的阻抗值和阻抗角完全相 等，如由单相负载组成的三相负载。 三相负载的连接方式：有 Y和 两种接法，至于采用哪种方 法 ，要根据负载的额定电压和电源电压确定。
第3章 三相交流电路习题参考答案
第3章 三相交流电路习题参考答案一、 填空题： 1. 对称三相负载作Y 接，接在380V 的三相四线制电源上。
此时负载端的相电压等于 31倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。
2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A ，那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA 。
假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。
二、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称。
（对 ）2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。
（错 ）3. 三相负载作三角形联接时，总有P 3I I l =成立。
（错 ）4. 负载作星形联接时，必有线电流等于相电流。
（对）5. 三相不对称负载越接近对称，中线上通过的电流就越小。
（对）6. 中线不允许断开。
因此不能安装保险丝和开关，并且中线截面比火线粗。
（错）三、选择题：1. 三相对称电路是指（ C ）A 、 三相电源对称的电路；B 、三相负载对称的电路；C 、三相电源和三相负载均对称的电路。
2. 三相四线制供电线路，已知作星形联接的三相负载中U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）A 、30安；B 、10安；C 、7.32安。
3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。
四、计算题3-1一台三相交流电动机，定子绕组星形连接于U L =380V 的对称三相电源上，其线电流I L =2.2A ，cos φ=0.8，试求每相绕组的阻抗Z 。
解：先由题意画出电路图（如下图），以帮助我们思考。
第3章三相交流电路-练习复习题

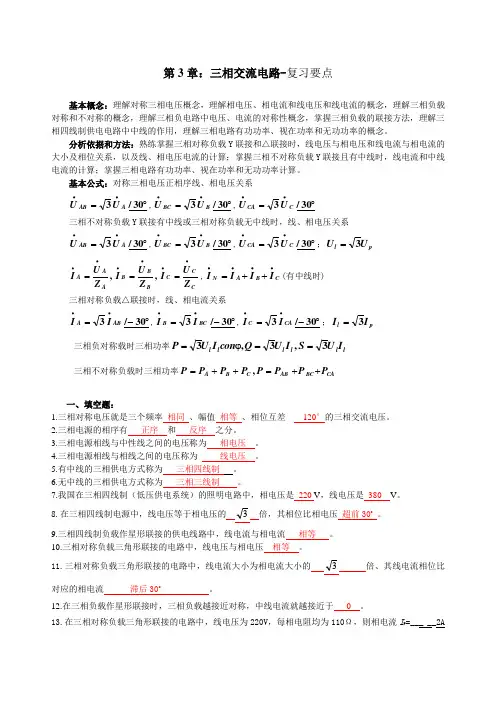

第3章：三相交流电路-复习要点基本概念：理解对称三相电压概念，理解相电压、相电流和线电压和线电流的概念，理解三相负载对称和不对称的概念，理解三相负电路中电压、电流的对称性概念，掌握三相负载的联接方法，理解三相四线制供电电路中中线的作用，理解三相电路有功功率、视在功率和无功功率的概念。
分析依据和方法：熟练掌握三相对称负载Y 联接和△联接时，线电压与相电压和线电流与相电流的大小及相位关系，以及线、相电压电流的计算；掌握三相不对称负载Y 联接且有中线时，线电流和中线电流的计算；掌握三相电路有功功率、视在功率和无功功率计算。
基本公式：对称三相电压正相序线、相电压关系︒=∙∙30/3AABU U ,︒=∙∙30/3BBCU U ,︒=∙∙30/3CCAUU三相不对称负载Y 联接有中线或三相对称负载无中线时，线、相电压关系︒=∙∙30/3AABUU,︒=∙∙30/3BBCU U,︒=∙∙30/3CCAUU；p l U U 3=,AA AZU I∙∙=,BBBZ UI∙∙=CCC Z UI ∙∙=,C BANI I I I ∙∙∙∙++=(有中线时)三相对称负载△联接时，线、相电流关系︒-=∙∙30/3ABAI I ,︒-=∙∙30/3BCBI I ,︒-=∙∙30/3CA C I I ；p l I I 3=三相负对称载时三相功率l l l l l l I U S I U Q con I U P 3,3,3==ϕ=三相不对称负载时三相功率CA BC AB C B A P P P P P P P P ++=++=,一、填空题：1.三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120°的三相交流电压。
2.三相电源的相序有 正序 和 反序 之分。
3.三相电源相线与中性线之间的电压称为 相电压 。
4.三相电源相线与相线之间的电压称为 线电压 。
5.有中线的三相供电方式称为 三相四线制 。
6.无中线的三相供电方式称为 三相三线制 。
电子电工复习题精华版
第一章直流电路1.电路的基本组成有电源、负载、中间环节三个部分。
2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3.某点的电位就是该点到参考点的电压。
4.任意两点间的电压就是这两点的电位差。
5.电气设备工作时高于额定电压称为过载。
6.电气设备工作时低于额定电压称为负载。
7.电气设备工作时等于额定电压称为满载。
8.通常所说负载的增加是指负载的电阻增加。
9.叠加原理只适用于线性电路，而不适用于非线性电路。
10．如图所示电路中，当电阻Ｒ2增加时，电流Ｉ将__A___。
(A) 增加(B) 减小(C) 不变11．二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是____A____。
(A) 25Ｗ白炽灯的灯丝电阻较大(B) 100Ｗ白炽灯的灯丝电阻较大(C) 25Ｗ白炽灯的灯丝电阻较小12．图示电路中,A点电位为______V。
13．图示电路中C点的电位为______V。
14．图示电路中A点的电位为______V。
15．图示电路中A点的电位为______V。
16．图示电路中A点的电位为______V。
17.在图示电路中，已知：I1=3A，I2=2A，I3=-5A；则I5=______A。
18.如图所示,一个电源的电动势Ｅ1＝110V，内阻R1＝10Ω, 另一个电动势Ｅ2＝110V，内阻R2＝5Ω，负载两端电压表读数为90V，求：⑴电流Ｉ1，Ｉ2。
⑵负载电阻Ｒ3。
（设电压表内阻为无穷大）解:⑴求电流Ｉ1和Ｉ2：Ｉ1=(Ｅ1-90)/R1=2A , Ｉ2=(Ｅ2-90)/R2=4A⑵负载电阻Ｒ3=90/(Ｉ1+Ｉ2)=15Ω 。
19.求如图所示电路中的电流I3。
（建议用电压源与电流源等效变换的方法）解：将电流源化成电压源，然后合并电压源，再将电压源化成电流源，由分流公式计算。
4.2635326321323=⨯=⨯+=I （A ） 教材1.25已知电路如题1.25图所示。
电工基础第5版练习册答案
电工基础第5版练习册答案第一章：电路的基本概念和定律1. 什么是基尔霍夫定律？请简述其内容。
- 基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
KCL指出，进入任何节点的电流之和等于离开该节点的电流之和。
KVL指出，在任何闭合电路中，沿着回路的电压降之和等于电压升之和。
2. 什么是欧姆定律？它在电路分析中有何应用？- 欧姆定律指出，通过电阻的电流与两端电压成正比，比例系数为电阻值。
在电路分析中，欧姆定律用于计算电阻上的电压和电流。
第二章：直流电路分析1. 请解释什么是串联电路，并给出串联电路的特点。
- 串联电路是指电路元件首尾相连，电流在电路中只沿一个路径流动。
串联电路的特点是：总电阻等于各个电阻之和，总电压等于各个元件上的电压之和。
2. 并联电路有何特点？并联电路的总电阻如何计算？- 并联电路是指电路元件两端并联连接，电流可以分流通过各个元件。
并联电路的特点是：总电流等于各个分支电流之和，总电阻的倒数等于各个电阻倒数之和。
第三章：交流电路分析1. 什么是正弦波交流电？其主要参数有哪些？- 正弦波交流电是一种随时间变化的电压或电流，其变化规律符合正弦函数。
主要参数包括频率、振幅、相位和角频率。
2. 什么是电容和电感？它们在交流电路中的作用是什么？- 电容是一种能够存储电荷的元件，电感是一种能够存储磁能的元件。
在交流电路中，电容和电感分别对电流产生滞后和超前的影响，形成相位差。
第四章：三相电路1. 三相电路有何特点？三相电源是如何产生的？- 三相电路由三个相位差120度的交流电源组成，具有功率输出平稳、效率高等特点。
三相电源通常由三相交流发电机产生。
2. 三相电路的功率如何计算？- 三相电路的总功率等于各相功率之和，或者使用公式 \( P = \sqrt{3} \times V_L \times I_L \times \cos(\phi) \) 计算，其中 \( V_L \) 是线电压，\( I_L \) 是线电流，\( \phi \) 是功率因数角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章：三相电路
一、 基本概念：
填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。
1、若正序对称三相电源电压u U t A m =+⎛⎝ ⎫⎭
⎪cos ωπ2V ，则u B = V ， u C = V 。
2、对称三相电压源作星形联接,每相电压有效值均为220V,若其中BY 相接反了,如图所示,则电压U CY = , U CA = 。
3、图示对称星形联接三相电路,线电压U l =380V 。
若此时图中p 点处发生断路，则电压表读数为 V 。
若图中m 点处发生断路,则此时电压表读数为 V 。
若图中m 点、p 点两处同时发生断路，则此时电压表读数为 V 。
C
二、计算题：
1、图示三相四线制电路对称电源线电压U
l =380V ，负载星形联接不对称，求中线电流I N
之值。
N C A
B
2、图示对称三相Y －∆形电路中，已知负载电阻R ＝38Ω，相电压&U A
=∠︒2200V 。
求各线电流&I A 、&I B 、&I C 。
C
3、图示对称三相电路中,负载电阻R =38Ω,电源线电压U l =380V,两块功率表采用如图接
法,试求两功率表读数各为多少?
4、图示对称三相电路中,已知电源线电压U l =300V,线路(复)阻抗()Z l j3=+1Ω,三角形联接负载复阻抗()Z =+
15j15Ω。
试求三角形联接负载的三相功率P Z 。
（提示：将对称的三角形连接组转化为星形连接组：3
Z Y Z =） l
Welcome !!! 欢迎您的下载，资料仅供参考！。
