脚手架施工组织设计(悬挑)
脚手架施工方案-悬挑
脚手架施工方案-悬挑一、悬挑脚手架概述悬挑脚手架是一种特殊设计的脚手架形式，常用于需要悬挑支撑的场合，如建筑外墙的装修、维修等工程。
悬挑脚手架的施工要求严格，需要严密的计划和操作流程，以确保施工安全和效率。
二、悬挑脚手架设计1. 结构设计悬挑脚手架的结构设计必须经过专业设计师的认真设计和计算，确保其承载能力和稳定性。
合理的结构设计能够有效减少施工过程中的安全隐患。
2. 材料选用悬挑脚手架的材料选用也至关重要，通常要选择耐腐蚀、承重能力强的材料，以保证脚手架的使用寿命和安全性。
三、悬挑脚手架施工步骤1. 确定施工方案在悬挑脚手架施工前，必须制定详细的施工方案，包括工程量测算、计划排程、材料准备等内容。
2. 安装基础支撑在悬挑脚手架施工过程中，首先要安装基础支撑，确保支撑牢固稳定。
3. 搭建脚手架架体根据设计要求，搭建脚手架的架体，注意连接件的搭建和扎实，确保整体结构牢固。
4. 安装悬挑支撑系统接下来要安装悬挑支撑系统，如悬挑臂、对角撑等，确保支撑的稳定和安全。
5. 安全检查与验收完成悬挑脚手架的搭建后，必须进行全面的安全检查，包括结构稳定性、承载能力等方面，确保施工安全，并进行验收。
四、悬挑脚手架施工注意事项1. 严格按照设计要求进行施工，不得超负荷使用脚手架。
2. 施工现场要保持整洁，确保作业通道畅通，杜绝乱堆乱放。
3. 施工过程中要注意天气变化，遇到恶劣天气要及时停工。
4. 严格遵守安全操作规程，所有施工人员必须戴好安全帽、安全带等个人防护装备。
五、结语悬挑脚手架作为建筑施工中常见的工具，其施工方案的制定和执行对于工程的安全和效率至关重要。
通过严格遵守规范要求，确保脚手架的稳固性和安全性，可以有效保障施工人员的生命财产安全，实现工程施工的顺利进行。
外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)
外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。
本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。
一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。
此外，还需要准备好连接件、固定件、支撑件等辅助材料。
二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。
在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。
2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。
3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。
4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。
5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。
在使用过程中，需根据需要进行定期检查和维护，确保安全使用。
施工完成后，需按照规范程序拆除悬挑脚手架。
三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。
在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。
悬挑式双排钢管脚手架施工方案
悬挑式双排钢管脚手架施工方案一、设备准备1.钢管：选用符合国家标准的直径48毫米、壁厚3.5毫米的钢管作为主体承重材料。
2.板材：选用符合国家标准的15毫米厚的钢板，用于搭设地板和扶手。
3.连接件：选用可靠、结实的连接件，如六孔联接件、L联接件等。
4.护栏：选用符合国家标准的护栏，确保安全。
5.施工工具：如扳手、螺丝刀、电钻、搬运工具等。
二、安全措施1.组织专业人员负责搭建和监督施工过程，确保施工安全。
2.安装施工前进行实地勘测，确保施工场地的安全性。
3.施工现场必须设置合适的警示标志，防止行人误闯进施工区域。
4.工人必须佩戴合格的安全帽、防滑鞋、手套等个人防护装备。
5.安装过程中要注意钢管的牢固性，以及连接件和板材的稳固性。
三、施工步骤1.场地准备：清理施工场地，确保场地平整、无障碍物。
在需要悬挑的位置安装悬挑支架，确保稳固可靠。
2.搭设立杆：根据需要悬挑的高度，从地面开始逐层搭设立杆，并使用线缆将立杆固定。
3.搭设水平杆和斜杆：根据需要，从每一层的两侧搭设水平杆和斜杆，确保每一层的稳定性。
4.安装地板：在搭设好的水平杆上安装钢板地板，确保地板平整、稳固。
可以使用螺丝将地板固定在水平杆上。
5.安装护栏：在每一层的地板四周安装护栏，确保安全性。
护栏应与地板连接牢固，高度应符合国家标准。
6.检查和调整：施工完成后，对整个悬挑式双排钢管脚手架进行检查，确保连接处的稳固性和牢固性。
如有需要，进行再次调整和加固。
7.拆除：施工完成后，根据需要逐层拆除钢管脚手架，确保拆除过程安全稳定。
四、施工注意事项1.施工过程中，工人应站在悬挑式双排钢管脚手架的地板上，严禁站在扶手或栏杆上。
2.悬挑部分的长度不应超过整个钢管脚手架的长度的1.5倍，以防止施工人员过度悬挑造成安全隐患。
3.施工过程中，应确保脚手架的稳定性，不得移动或改变脚手架的位置和结构。
4.施工现场必须保持整洁有序，材料和工具必须摆放整齐、牢固，防止发生意外事故。
旧楼改造工程塔楼悬挑脚手架工程施工组织设计方案
旧楼改造工程塔楼悬挑脚手架工程施工组织设计方案目录一、设计依据及脚手架布置 (3)二、使用材料 (6)三、脚手架的计算 (7)四、搭设技术措施 (7)五、搭设工艺流程 (9)六、架子的验收、使用及管理 (10)七、架子搭设安全技术交底 (12)一、设计依据及脚手架布置1、DG/TJ08-2002-2006《悬挑式脚手架安全技术规程》2、JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规程》3、上海市规范《钢管扣件水平模板的支撑系统安全技术规程》DG/TJ08-016-2004；4、建设部《建筑施工安全检查标准》（JGJ59-99）；5、中国建筑出版社《建筑施工脚手架实用手册》；6、施工中不允许超过设计荷载。
7、工程概况：建设单位：**置业有限公司；总包单位：**工程局有限公司；设计单位：**建筑设计集团有限公司；监理单位：**工程咨询有限公司；工程地点：外高桥保税区内新兰路、基隆路转角处，本工程为旧楼改造工程，原来主体结构已经施工完成，主楼为38层，裙房4层，因设计用途从原来的办公楼变为酒店需对原中国金融大厦裙楼进行拆除；主楼拆除三十八层，屋面层平面，拆除148.7高平面（本方案主要针对塔楼拆除外立面围护）；主要拆除物为梁、板、墙、柱、电梯井道等。
8、小横杆、大横杆和立杆是传递垂直荷载的主要构件。
而剪力撑和斜撑主要保证脚手架整体刚度和稳定性的。
并且加强抵抗垂直和水平作用的能力。
扣件则是架子组成整体的联结件和传力件。
9、脚手架为双排脚手架，搭设高度不超过18米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距0.9米，立杆的步距1.80米。
采用的钢管类型为48×3.25，连墙件采用2步2跨，横杆与立杆连接方式为双扣件；取扣件抗滑承载力系数 1.00；连墙件布置取两步两跨，竖向间距 3.6 米，水平间距3 米，采用扣件连接；连墙件连接方式为双扣件；悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
悬挑脚手架项目施工组织
赛克斯首府二期工程悬挑架施工方案编制：审核：审批：湖北华盛建设工程有限公司武汉保利上城项目部2014年12月20日目录1、工程概况2、编制依据3、施工部署4、施工准备5、脚手架的搭设及施工工艺6、脚手架的安全搭设措施及搭设脚手架注意事项7、脚手架的使用及保养8、脚手架的拆除9、脚手架的安全管理10、脚手架的安全验算悬挑架施工方案一、工程概况1、工程名称：蓬安县·赛克斯首府6#、7#楼2、工程地点：四川省南充市蓬安县丝绸街8号3、结构类型：框架结构4、建筑面积：约34000平方米，其中地下室约4000平方米，地上约30000平方米。
5、建筑层数：地下2层，局部三层，6#楼地上28层，7#楼地上27层。
6、建筑层高：负三层地下室高度3.7米，负二层地下室3.7米，负一层地下室5.7米；标准层层高均为3m。
建筑总高度87.6米二、编制依据2.1《建筑施工安全检查标准》JGJ 59-20112.2《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-20112.3《建筑工程施工质量验收统一标准》 GB 50300-20132.4《建筑施工高处作业安全技术规范》（JGJ80-91）2.5《建筑结构荷载规范》（GB50009-2012）2.6《混凝土结构设计规范》GB50010-20112.7《建筑地基基础设计规范》GB50017-20112.8《钢结构设计规范》（GB50017-2003）2.9施工组织设计及相关国家规范、地方标准《武汉市建设工程安全文明施工标准化指导手册》等技术文件执行。
三、施工部署3.1根据本工程特点：6#.7#楼，楼层数见工程概况，各楼栋标准层层高3米，采用16号工字钢悬挑双排脚手架。
各楼栋楼悬挑脚手架从第一层开始为第一挑，往上为6层一挑，具体悬挑布置见5.3.1表。
3.2地下室主体结构施工时，搭设临时落地式双排脚手架。
脚手架基础为地下室顶板，落地式脚手架到基坑底部。
地下室主体完成后拆除临时架体，进行地下室顶板覆土回填。

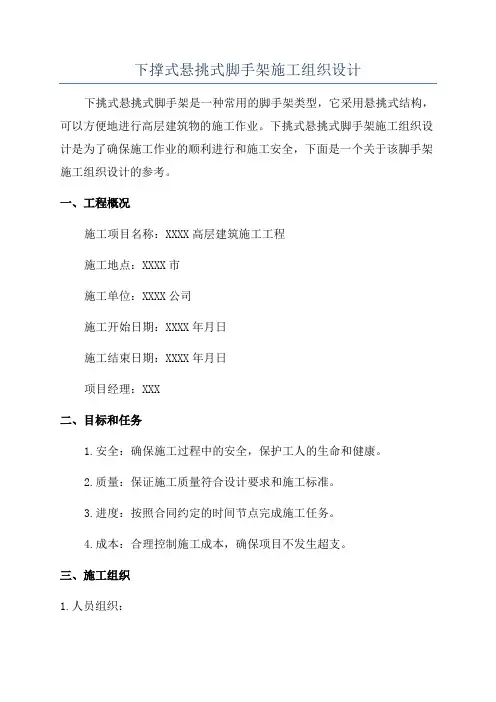

下撑式悬挑式脚手架施工组织设计
下撑式悬挑式脚手架施工组织设计下挑式悬挑式脚手架是一种常用的脚手架类型，它采用悬挑式结构，可以方便地进行高层建筑物的施工作业。
下挑式悬挑式脚手架施工组织设计是为了确保施工作业的顺利进行和施工安全，下面是一个关于该脚手架施工组织设计的参考。
一、工程概况施工项目名称：XXXX高层建筑施工工程施工地点：XXXX市施工单位：XXXX公司施工开始日期：XXXX年月日施工结束日期：XXXX年月日项目经理：XXX二、目标和任务1.安全：确保施工过程中的安全，保护工人的生命和健康。
2.质量：保证施工质量符合设计要求和施工标准。
3.进度：按照合同约定的时间节点完成施工任务。
4.成本：合理控制施工成本，确保项目不发生超支。
三、施工组织1.人员组织：(1)项目经理负责整个项目的施工管理和协调。
(2)安全员负责安全监督和培训工人。
(3)技术员负责施工技术指导和质量控制。
(4)施工队伍采用班组制，每个班组由一名组长带领，负责具体施工任务。
2.设备组织：(1)脚手架搭设所需设备：包括脚手架材料、吊篮、起重设备等。
(2)设备保养：定期对设备进行检查和维修，确保设备的正常使用。
四、安全管理1.安全教育：对施工人员进行安全教育，确保他们了解施工现场的危险和安全操作规程。
2.安全培训：对施工人员进行悬挑式脚手架搭设和拆除的安全培训，确保他们具备相应的技术能力。
3.安全保护措施：在施工现场设置警示标识，悬挑式脚手架上使用安全带，并配备安全网，确保施工人员的安全。
4.安全检查：定期进行安全检查，发现问题及时处理，确保施工现场的安全。
五、质量管理1.施工规范：按照设计要求和施工标准进行施工，确保施工质量符合要求。
2.质量检查：定期对施工质量进行检查，发现问题及时整改。
3.质量记录：对施工过程进行记录，包括工作日志、验收记录等。
六、进度管理1.施工计划：制定详细的施工计划，包括每天、每周、每月的施工任务和工期安排。
2.施工进度控制：经常跟踪施工进度，及时调整计划，确保施工按时完成。
悬挑脚手架施工方案(工字钢)
一、编制依据 (2)二、工程概况 (2)三、脚手架材质选用及质量要求 (2)1.钢管 (2)2。
扣件 (3)3.脚手板 (3)4、连墙件 (3)5。
安全网 (3)四、脚手架设计与计算 (3)1、挑架设计 (3)2、立杆、横杆、剪刀撑、拉接点的设计 (4)3、悬挑水平支架抗弯强度验算 (6)4．水平悬挑梁设计与验算 (7)5．立杆稳定性计算 (10)6．连墙件计算 (11)7．大横杆的抗弯强度计算（按三跨连续梁计算） (12)8、扣件抗滑计算 (13)五、悬挑脚手架的构造要点 (13)六、搭设要点 (14)七、使用要求 (16)八、拆卸作业 (17)九、安全注意事项 (18)十、环境要求 (18)十一、成本降低措施 (18)一、编制依据二、工程概况工程名称方得雲宫首府酒店式公寓，分为主体和裙房两部分。
工程规划建总建筑面积为27533。
85㎡.其中：半地下为8756㎡，地上为46044㎡.结构体系为框架剪力墙结构，长42.2m，宽26.15m，建筑主体高度为99。
9m，裙房高度19.20m。
主体建筑地下一层为车库（层高4。
5m)，地上十六层（层高分别为6。
00、4.20、4。
50m）。
其中，裙房部分地上二层(层高 6.00m），主体三层至十一层(层高4.20m），十二层至十六层（层高4.50m）.基础类型为静压混凝土预制管桩.抗震设防为标准设防（丙类）;抗震等级为二级。
营东大厦地上部分结构整个平面外轮廓线变化不大，一层、二层部分为裙房，因此，部分脚手架可以落到裙房顶面上，选择从三层顶板开始悬挑,即一层、二层、三层采用落地式双排脚手架,四层及四层以上采用悬挑脚手架。
悬挑区段为四段，每四层悬挑一次（为一个区段）,轮流上升，受力方式采用工字钢悬挑和钢丝绳拉结。
悬挑脚手架搭设高度为63.80m.三、脚手架材质选用及质量要求1。
钢管采用外径为Ø48mm，壁厚3.5mm的无缝钢管。
材质符合《普通碳素结构钢技术条件》GB700—88中的A钢的技术条件，管材符合《直径5-152mm电焊钢3管》YB242—63中的甲类软钢管。
悬挑式脚手架施工方案
悬挑式脚手架施工方案第1篇悬挑式脚手架施工方案一、工程概况（一）项目背景本项目为XX大厦建筑工程，位于XX市区，占地面积XX平方米，建筑高度XX米，地上XX层，地下XX层。
本项目为商业、办公一体综合性建筑。
（二）施工内容本次施工内容主要包括：大厦主体结构施工、装修施工、设备安装等。
根据施工需求，采用悬挑式脚手架作为主体结构施工的主要操作平台。
二、悬挑式脚手架施工方案设计（一）设计依据1. 《建筑施工安全生产管理规定》；2. 《建筑施工脚手架安全技术规范》；3. 《建筑设计防火规范》；4. 《建筑施工现场临时设施设计规范》；5. 施工图纸及施工组织设计。
（二）设计参数1. 脚手架搭设高度：根据建筑高度，脚手架搭设至XX米；2. 脚手架结构类型：悬挑式脚手架；3. 脚手架立杆纵距：XX米；4. 脚手架立杆横距：XX米；5. 脚手架水平杆步距：XX米；6. 脚手架材质：高强度钢材；7. 荷载标准：按照《建筑施工脚手架安全技术规范》执行。
（三）施工要点1. 脚手架搭设应严格按照设计图纸及规范要求进行；2. 脚手架搭设前，应进行现场安全技术交底；3. 脚手架搭设过程中，应定期进行检查和验收；4. 脚手架使用过程中，应定期进行维护和保养；5. 脚手架拆除时，应按照拆除方案进行，确保安全。
三、悬挑式脚手架施工安全措施（一）安全防护1. 脚手架外侧设置密目安全网，防止人员及物料坠落；2. 脚手架内侧设置防护栏杆，防止人员坠落；3. 脚手架作业层满铺脚手板，设置踢脚板；4. 脚手架搭设作业人员应佩戴安全帽、安全带等个人防护用品。
（二）防倾覆措施1. 脚手架与建筑物结构连接牢固，采用刚性连接；2. 脚手架设置足够的稳定杆件，提高脚手架稳定性；3. 脚手架搭设过程中，及时设置斜撑，增强脚手架抗倾覆能力。
（三）防坠落措施1. 脚手架作业层设置防坠落装置，防止脚手架整体坠落；2. 脚手架作业层设置安全防护门，防止人员意外坠落；3. 定期检查脚手架连接件，确保连接牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
亿丰和家园5#楼脚手架施工方案施工单位：滕州市中远建设工程公司2013-3-14脚手架施工组织设计1、《建筑施工扣件钢管脚手架安全技术规范》（JGJ130-2001、J84-2001）2、《建筑结构荷载规范》（GB50009-2001）3、《钢管脚手架扣件》（GB15831）4、《建筑施工安全检查标准》（JGJ59-99）1、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001 J84-2001）1.2《建筑结构荷载规范》（GBJ9-87）1.3《钢管脚手架扣件》（GB15831）1.4《冷弯薄型钢结构技术规范》（GBJ18-87）1.5山东省《建筑施工普通脚手架安全技术规定》1.6《建筑施工安全检查标准》（JGJ59-99）1.7山东省《高层建筑双排钢管脚手架施工规定》2、工程概况亿丰和家园5#楼高层住宅楼，主体24+1层，建筑物高度76.95米，位于滕州市学院路北侧、科圣路西侧。
剪力墙结构，建筑面积8706平方米。
本工程-1层-4层采用落地式脚手架，4层以上采用悬挑式脚手架设计。
3、落地式脚手架设计（-1-4层）1.本工程四层以上采用悬挑脚手架搭设，脚手架采用钢管（Ф48³3.5mm）扣件组合连接。
脚手架步距1.8m，立杆间距1.2~1.7m，立杆排距1.05m，立杆离墙0.3m。
悬挑梁架采用18#槽钢，外伸出1.35m，内锚固1.8m (槽钢L=3.15m)，锚固筋采用Ф16钢筋，（Ф16钢筋前后二道，Ф16钢筋锚固钢筋与楼板钢筋绑扎连结焊接牢固，混凝土浇筑），锚固钢筋、槽钢之间铁板榫紧电焊固定。
悬挑梁架挑出前端下部采用Ф100 mm钢管斜撑满焊，斜撑另一端与主体结构墙面预埋件焊接（满焊）牢固。
脚手架立杆与18#槽钢采用Ф60钢管套筒满焊在槽钢面上，固定立杆离槽钢满200mm处设置纵向扫地杆，采用直角扣件与立杆扣牢，横向扫地杆也采用直角扣件，固定在紧靠纵向扫地杆下方的立杆上固定。
悬挑梁架采用竹笆脚手板满铺，脚手板下部采用密目网满包，防止物料高处坠落伤人。
脚手架附墙杆采用首步拉结，首步附墙杆距水平扫地杆300mm处，附墙杆一端与结构预埋件焊接，另一端与立杆采用直角扣件扣牢，附墙杆必须垂直与墙面，附墙杆与预埋件连接时，主体结构混凝土强度不宜低于15N/mm2，附墙杆间距：竖向间距为3m，水平间距为5m。
4.搭设立杆的技术措施：1）外径Ф48mm或Ф51mm的钢管严禁混合使用。
2）相邻立杆的对接扣件交错布置，两个相邻立杆的接头不应设置在同步内，同步内隔一根立杆的相邻接头，在高度方向错开的距离不宜小于500mm，各接头中心至主节点距离不宜大于1/3。
3）开始搭接立杆时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后方可根据情况拆除。
4）当搭至有连墙杆的构造时，搭设完该处的立杆，纵向水平杆，横向水平杆后，应立即设置连墙杆，连墙杆宜靠近主节点位置，偏离主节点不应大于300mm，附墙杆间距：脚手架高度≤50m时，竖向间距3米，水平间距3米；手架高度>50米时，竖向间距2米，水平间距2米。
5）立杆顶端宜高出女儿墙上皮1米，高出檐口上皮1.5米，钢管长度不应小于6米。
5．搭设纵、横向水平杆的技术措施：1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨。
2）在封闭型脚手架中同一步纵向水平杆必须四周交圈，用直角扣件与内、外立杆扣牢固定。
3）纵向水平杆接长采用对接扣件连接，纵向水平杆的对接扣件应交错布置，两相邻纵向水平杆的接头不准设置在同步或同跨内，不同步或不同跨小于纵向距离的1/3。
4）当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，不应小于33cm。
5）主节点出设置一根横向水平杆。
用直角扣件扣牢，严禁拆除。
主节点处两个直角扣件的中心距离不应大于150mm，在双排脚手架中，靠墙一端的长度不应大于500mm。
6）当使用竹笆脚手板时，双排脚手架的横向水平杆两端应用直角扣件固定在立杆上。
7）脚手架对接平铺时，接头出必须设置两根横向水平杆，但应将脚手板两端与其可靠固定，作业层脚手架应满铺，铺稳，离墙面不大于120~150mm。
8）竹笆脚手板应按其主筋，垂直于纵向水平杆方向铺设，且采用对接平铺四角，应用直径1.2mm的镀锌铝丝固定在纵向水平杆上。
6.搭设连墙杆、剪刀撑、横向撑、抛撑安全技术措施：1）连墙竿应从底部第一步纵向扫地杆上皮距300mm处。
开始设置附墙件一端与立杆扣件连接，另一端与结构预埋件焊接并垂直于墙面。
连墙杆宜靠近主节点设置，偏离不大于300mm。
2）连墙竿搭设高度≦50米时竖向间距3米，水平间距3米，脚手架高度大于50米，竖向间距2米，水平间距3米，连墙杆采用菱形，方形、矩形布置。
3）连墙杆宜水平放置，当脚手架下部不能连时，可设抛撑，应采用通长杆与脚手架连接，与地面倾角应在45度~60度间。
连接点中心到主节点距离不应大于300mm，抛撑应在连墙搭设后方可拆除。
4）双排脚手架应设置剪刀撑和横向斜撑。
5）悬挑脚手架外侧立面、竖向、纵向均设置剪刀撑，从底到高，连续设置。
6）剪刀撑斜杆应采用旋转扣件固定在与之相交的横向水平杆的伸出端和立杆上。
旋转扣件中心线到主节点距离不宜大于150mm。
7）横向斜撑应在同一节间，由底到顶乙字形连续设置。
8）剪刀撑、横向斜撑搭设应随立杆、纵向水平杆等同步搭设。
7.扣件安装的安全技术措施：1）扣件规格必须与钢管外径相同，螺栓拧紧不应小于40N.M且不大于65N.M。
2）在主节点处，固定横向水平杆，纵向水平杆、剪刀撑、斜撑等用的直角扣件、螺旋扣件中心线的相互距离不应大于150mm。
3）对接扣件开口应朝上或朝内，各杆件端头伸出扣件盖板边缘长度不应小于100mm。
两相邻接头在水平方向错开距离不应小于500mm，各接头中心至最近主节点的距离不应3.1脚手架采用采用Φ48³3.5钢管搭设，步距为1.8m，立杆的排距为1.05m，连墙件间距：竖向间距-3m，水平间距-5m，纵向水平杆设置在两根大横杆之间加两根纵向水平杆，其间距为33cm，上铺宽度1m，厚约50mm的竹脚手笆，并将其四角同纵向水平杆用18号铁丝扎牢。
（落地式脚手架示意图见附图1）脚手架纵向用斜杆搭成剪刀撑，斜杆用长钢管与脚手架底部成45°-60°夹角。
斜杆用旋转扣件与立杆和横向水平杆扣牢。
因施工脚手架主要用于结构阶段施工，其均布荷载一般不会超过3.0kN/m2，现柱距且为1.8m，按有关手册，不必进行纵向水平杆的抗弯和刚度验算3.2荷载计算3.2.1脚手架结构自重产生的轴心压力N G1：查表得：N G1=0.474kN3.2.2脚手板、栏杆、安全网等防护材料的轴心压力N G2：N G2=1.8³0.1+1.8³0.0384³2+1.8³0.001=0.336kN3.2.3施工活荷载产生的轴力Nq：q=2.0kN/m2（假设三层同时操作）Nq=1³1.8³2.0³3=10.8Kn3.2.4计算立杆的轴力设计值：（式中n为脚手架步数）N=1.2n（N G1+ N G2）+1.4 Nq=1.2³10³（0.474+0.336）+1.4³1.08=9.720+1.512=11.232kN3.3脚手架立杆的整体稳定性验算：K1K2f=0.769³0.8³5205=133.998N/mm2N/ψA=11.232/（0.32³978）=35.890 N/mm2＜K1K2f脚手架的整体稳定性满足要求。
3.4脚手架的单立杆稳定性验算：N′=N/2=5.616kN，查表得0.955σ=35 N/mm2N′/ψA+σ=6302/（0.955³489）+35=12.03+35=47.38 N/mm2＜K1K2f脚手架的单立杆稳定性满足要求3.5底座、连墙件、栏杆、安全网及脚手板施工情况详见第五节脚手架施工。
4、四层以上悬挑脚手架设计4.1搭设方案本工程四层以上采用悬挑脚手架搭设方案（悬挑式脚手架示意图见附图1），步距纵距1.8m，立杆纵距L=1.5m，横距b=1.05m，内立杆离墙b1=0.3m。
