止回阀>>底阀>>水上式底阀产品详细信息其它阀系列价格供用户或设计院工程项目做预算电动二通阀价格底阀价格电动二通阀价格呼吸阀阻火器价格流量计价格水处理器价格橡胶接头价格一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。
3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。
4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。
5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。
6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。
7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。
二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。
2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。
3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。
4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。
⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。
（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。
）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。
离心水泵底阀安装技巧
离心水泵底阀安装技巧
离心水泵底阀是一种用于防止水泵停止工作时水回流的装置。
安装离心水泵底阀需要注意以下几个技巧：
1. 安装位置：离心水泵底阀应安装在水泵的吸入管道上，通常位于水泵的进口处。
确保底阀的安装位置比水源的水位高，以避免水泵停止工作时发生倒流。
2. 安装方向：离心水泵底阀通常具有箭头标识，表示水流的方向。
在安装底阀时，要确保箭头指向水泵的进口方向，以确保水能顺利流入水泵。
3. 密封性：在安装离心水泵底阀时，要注意确保底阀与吸入管道之间的密封性。
使用适当的密封胶垫或密封材料，确保没有泄漏。
4. 清洁与维护：安装底阀时，要确保吸入管道内部清洁，避免杂物或污物进入底阀，影响其正常工作。
定期检查和清理底阀，以确保其正常运行。
5. 定期检查：底阀是一种易于磨损的部件，需要定期检查和更换。
根据使用情况，通常建议每年或每隔一段时间进行检查和维护，以确保其正常工作。
安装离心水泵底阀需要注意安装位置、安装方向、密封性、清洁与维护以及定期检查等技巧，以确保其正常运行并避免水回流的问题。
水系统阀的种类及图例大全
阀的种类及图例在现场我们见到最多的就是阀。
汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。
阀门的用途是广泛的，因此它起的作用也是很大的。
例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。
尽管如此，阀门同其它产品比较往往被人们忽视。
例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。
阀门的分类阀门产品的种类繁多，说法也上完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。
我国目前大多数习惯是按压力和结构种类来区分。
即：按公称压力分：≤1.6MPa 为低压阀、压力 2.5、4.0、6.4MPa 为中压阀、≥10MPa 为高压阀、超过 100MPa 为超高压阀。
按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。
止回阀（包括底阀）—用于自动防止管道内的介质倒流。
节流阀—用于调节管道介质的流量。
蝶阀—用于开启或关闭管道内的介质。
也可作调节用。
安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。
减压阀—用于自动降低管道及设备内介质压力。
系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。
按用途和作用分类截断阀类——主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
蹲便盆带存水弯的工作原理
蹲便盆带存水弯的工作原理蹲便盆带存水弯是一种常见的卫生设施，其主要功能是为用户提供方便舒适的上厕所体验，同时还能有效地阻止下水道中的恶臭气体逆流。
蹲便盆带存水弯的工作原理可以概括为以下几个方面：1. 弯管设计：蹲便盆带存水弯的设计采用了特殊的曲线形状，通常为"S"型或"U"型。
它起到了连接蹲位盆和下水道的作用，也是存水的关键部分。
弯管内部的曲线造成了水的阻挡，使水在弯管中停留一段时间，形成一个水封。
2. 水封：水封是蹲便盆带存水弯的核心部分。
当用户使用蹲位时，水从盆中流入弯管，并在弯管中形成一个水封。
这个水封能够有效地隔离下水道中的恶臭气体逆流，防止恶臭气体进入使用空间，保持室内环境的卫生和舒适。
3. 水压差：蹲便盆通常连接到供水系统中的水管，通过水管提供源源不断的水流。
当用户使用蹲位时，水流通过盆中的出水口，并在弯管中形成水封。
由于水流的冲击力，水封会被冲开，将被污水冲走。
4. 底阀设计：蹲便盆带存水弯通常还配备有底阀。
底阀是一种可自动关闭的装置，安装在弯管底部的出水口处，用于控制水封的形成和保持。
当用户使用蹲位时，水流通过底阀进入弯管，当水流停止时，底阀会关闭，阻止水封中的水流返回蹲位。
5. 排水系统：蹲便盆带存水弯是整个排水系统的一部分。
在蹲便盆带存水弯的底部，排水管会将废水转移到下水道或污水处理系统。
通过排水管的设计和斜度，废水可以顺利地从蹲便盆带存水弯中排出，在途中避免积水和污物的滞留。
总结来说，蹲便盆带存水弯的工作原理是通过弯管的曲线形状、水封的形成和底阀的控制，有效地阻止下水道中的恶臭气体逆流，并将废水顺利地从蹲便盆带存水弯中排出。
这种设计有效地改善了卫生设施的使用体验，保持了室内环境的卫生和舒适。
同时，排水系统的良好设计也是确保废水顺利排出的关键。
蹲便盆带存水弯的工作原理在卫生领域具有广泛的应用，为用户提供了方便和舒适的上厕所体验。

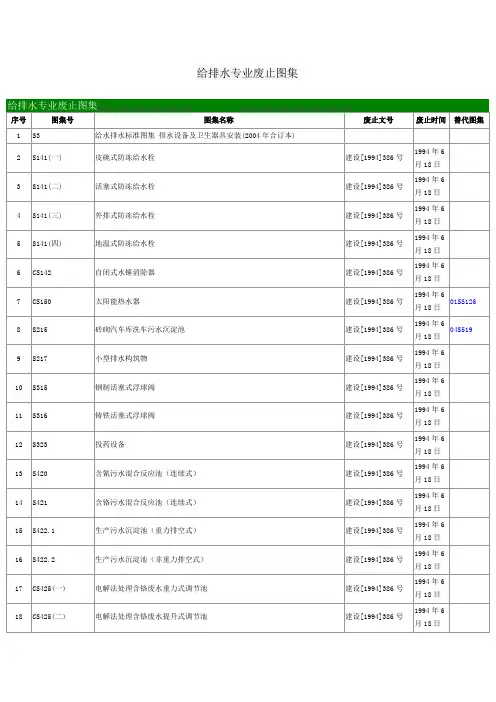

国家建筑标准设计废止图集目录-给排水专业讲诉教材
