三层实木复合地板背板含水率对其变形的影响
实木复合地板变形标准
实木复合地板是一种由实木表层和多层胶合板底层构成的地板材料。
由于实木复合地板受到环境湿度和温度的影响，存在一定的变形可能性。
以下是通常的实木复合地板变形标准：
1. 凸缘高度：凸缘是指地板两侧的弯曲程度，正常情况下不应超过0.5毫米/米。
2. 翘曲度：翘曲度是地板表面与水平面之间的高差，正常情况下不应超过0.15毫米/米。
3. 拼缝开裂：地板拼缝处的开裂宽度不应超过0.15毫米。
需要注意的是，这些标准可能因不同地区、制造商和地板规格而有所不同。
在安装实木复合地板时，应遵循制造商提供的安装指南，并确保地面的湿度和温度符合要求，以减少地板变形的风险。
此外，定期保持适当的室内湿度和温度也是预防地板变形的重要措施。
木材含水率对其性质有何影响
木材含水率对其性质有何影响木材含水率对其性质有何影响木材含水率对其性质有何影响什么是木材的含水率？正常状态下的木材及其制品，都会有一定数量的水分。
我国把木材中所含水分的重量与绝干后木材重量的百分比，定义为木材含水率。
木制品制作完成后，造型、材质都不会再改变，此时决定木制品内在质量的关键因素主要就是木材含水率和干燥应力。
生产制造企业需要正确掌握木制品的含水率。
当木制品使用时达到平衡含水率以后，这个时候的木材最不容易开裂变形。
销售木制品的经销商，也应该对所销售的产品的含水率进行检测，掌握所销售产品的质量状态。
选择产品质量好的厂家，凡是注重产品质量的生产厂家，都会对其产品的含水率进行检测。
木材置于一定的环境下，在足够长的时间后，其含水率会趋于一个平衡值，称为该环境的平衡含水率EMC。
当木材含水率高于环境的平衡含水率时，木材会排湿收缩，反之会吸湿膨胀。
例如，广州地区年平均的平衡含水率为15.1%，北京地区却为11.4%。
干燥到11%的木材用于北京是合适的，可用于广州将会吸湿膨胀，产生变形。
所以说，木材干燥要适当，并非越干越好。
不同地区、不同用途，对木材含水率的要求也是不一样的。
一、强度当含水率在纤维饱和点以下时，其强度随含水率增加而降低，这是由于吸附水的增加使木材的细胞壁逐渐软化所致。
当木材含水率在纤维饱和点以上时，木材的强度等性能基本稳定，不随含水率的变化而变化。
含水率对木材的顺纹抗压及抗弯强度影响较大，而对顺纹抗拉强度几乎无影响。
我国标准规定，以含水率为15%时的强度值作为标准，其他含水率时的强度可通过公式换算。
二、湿胀干缩木材的湿胀干缩变形是由于细胞壁内吸附水量的变化引起的。
当木材由潮湿状态干燥至纤维饱和点时，其尺寸不变，而继续干燥到其细胞壁中的吸附水开始蒸发时，则木材开始发生体积收缩（干缩）。
在逆过程中，即干燥木材吸湿时，随着吸附水的增加，木材将发生体积膨胀（湿胀），直到含水率达到纤维饱和点为止，此后，尽管木材含水量会继续增加，既自由水增加，但体积不再发生膨胀。
三层实木复合地板弯曲变形原因及控制措施
三层实木复合地板弯曲变形原因及控制措施标题：揭开三层实木复合地板弯曲变形的原因及相应控制措施导语:三层实木复合地板因其独特的构造和无可比拟的优势在市场上大受欢迎。
然而，随着时间的推移，一些用户发现地板开始出现弯曲变形的问题，这给使用者带来了困扰。
本文将深入探讨三层实木复合地板弯曲变形的原因，并提供相应的控制措施。
1. 介绍三层实木复合地板三层实木复合地板是由三层或多层不同种类的材料制成的。
其中，第一层为稳定层，第二层为实木贴面层，第三层为背胶层。
这种结构使得三层实木复合地板具有高强度、高稳定性和耐久性的特点。
2. 弯曲变形原因的探究2.1 潮湿环境：三层实木复合地板对潮湿环境非常敏感。
当地板长时间暴露在高湿度的环境中，贴面层和背胶层之间的胶水会变松，导致地板弯曲。
2.2 错误安装方法：地板安装不当也是导致弯曲变形的原因之一。
未按照正确的安装方法进行铺设，未保留合适的膨胀缝和适当的离地空间，都可能对地板的稳定性产生负面影响。
2.3 木材本身存在问题：选材不当或木材存在瑕疵也会导致地板弯曲。
生长环境差的木材容易含水率不稳定，当其安装在潮湿的环境中，木材会吸水膨胀，导致地板弯曲变形。
3. 控制措施的应用3.1 控制潮湿环境：保持室内湿度在适宜范围内，并使用加湿器或除湿器来调节湿度。
在潮湿季节或者潮湿地区，可以选择使用含有防潮功能的地板。
3.2 正确的安装方法：在安装地板之前，确保地面平整、干燥，铺设地板时遵循生产商提供的安装指南，保留合适的膨胀缝和适当的离地空间，以提高地板的稳定性。
3.3 优质木材的选择：选择质量优良、干燥稳定的木材，减少可能存在的弯曲风险。
也可以选择具备材质保护技术和防潮处理的地板产品，以确保地板的稳定性和耐用性。
4. 个人观点与理解三层实木复合地板的弯曲变形问题是由于多种因素综合作用的结果。
对于使用者来说，了解问题的根源和控制措施是非常重要的。
在购买时，我们应选择质量过硬的地板，并通过正确的安装、保持适宜的湿度等方式，尽可能延长地板的使用寿命。
实木家具生产中含水率的控制

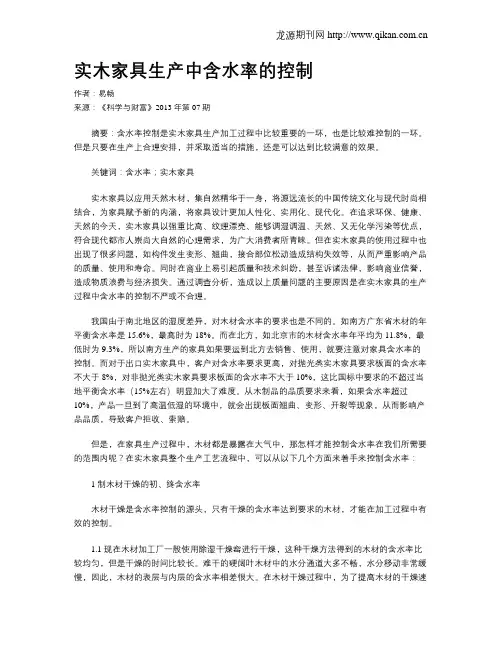

实木家具生产中含水率的控制作者：易畅来源：《科学与财富》2013年第07期摘要：含水率控制是实木家具生产加工过程中比较重要的一环，也是比较难控制的一环。
但是只要在生产上合理安排，并采取适当的措施，还是可以达到比较满意的效果。
关键词：含水率；实木家具实木家具以应用天然木材，集自然精华于一身，将源远流长的中国传统文化与现代时尚相结合，为家具赋予新的内涵，将家具设计更加人性化、实用化、现代化。
在追求环保、健康、天然的今天，实木家具以强重比高、纹理漂亮、能够调湿调温、天然、又无化学污染等优点，符合现代都市人崇尚大自然的心理需求，为广大消费者所青睐。
但在实木家具的使用过程中也出现了很多问题，如构件发生变形、翘曲，接合部位松动造成结构失效等，从而严重影响产品的质量、使用和寿命。
同时在商业上易引起质量和技术纠纷，甚至诉诸法律，影响商业信誉，造成物质浪费与经济损失。
通过调查分析，造成以上质量问题的主要原因是在实木家具的生产过程中含水率的控制不严或不合理。
我国由于南北地区的湿度差异，对木材含水率的要求也是不同的。
如南方广东省木材的年平衡含水率是15.6%，最高时为18%。
而在北方，如北京市的木材含水率年平均为11.8%，最低时为9.3%，所以南方生产的家具如果要运到北方去销售、使用，就要注意对家具含水率的控制。
而对于出口实木家具中，客户对含水率要求更高，对抛光类实木家具要求板面的含水率不大于8%，对非抛光类实木家具要求板面的含水率不大于10%，这比国标中要求的不超过当地平衡含水率（15%左右）明显加大了难度。
从木制品的品质要求来看，如果含水率超过10%，产品一旦到了高温低湿的环境中，就会出现板面翘曲、变形、开裂等现象，从而影响产品品质，导致客户拒收、索赔。
但是，在家具生产过程中，木材都是暴露在大气中，那怎样才能控制含水率在我们所需要的范围内呢？在实木家具整个生产工艺流程中，可以从以下几个方面来着手来控制含水率：1 制木材干燥的初、终含水率木材干燥是含水率控制的源头，只有干燥的含水率达到要求的木材，才能在加工过程中有效的控制。
三层实木复合地板要注意的4大问题和细节
三层实木复合地板要注意的4大问题和细节三层实木复合地板要注意的4大问题一、地板的常见损耗为：强化复合地板5% ；实木复合地板7-8% ；实木地板10%。
但如果拐弯面积过多或地板的花色不统一，这损耗还要增加。
二、在锯地板前一定要将地板全部打开包，挑出有问题或瑕疵的地板来锯，这样可以有效将局部有问题的地板充分利用，不产生过大损耗。
千万不要上来就拿好地板来锯，那会增加损耗。
三、锯地板的地点务必要选在阳台等有瓷砖好打理卫生的地方，否则飞溅的木灰会无孔不入的进入任何地方，很难清洁。
四、踢脚线的钉子要求是无帽的，否则会很难看，也可以钉完后用与踢脚线类似颜色掩盖一下钉头增加美观。
踢脚线的拐角结合处也有说法，不能简单的45度衔接。
由于墙体有一定的含水率，简单的45度衔接会因当踢脚线膨胀的时候无空隙而起鼓。
正确的安法应该是一侧直铺，并在与墙面接合处留出适当的膨胀空隙。
而另一侧则要剧成下直上45度的形状来与其结合。
三层实木复合地板要注意的13个小细节三层实木复合地板的安装要求有规范的步骤和工序，专业的地板厂商如圣象会对安装师傅进行统一培训，并在安装中注意以下细节：1、安装地板前地面打扫干净。
尤其是有“肿瘤”的地方要铲除。
2、将有线，电话线，网线布置好。
3、如果墙边的暖气管槽过大过深，最好用干沙填平。
不要用水泥封死！4、如果有水管，暖气管改造一定要通知安装师傅，以免发生意外！5、洒好地板药，墙角和门口处要多洒。
6、要求安装师傅将门套底下的锯除，让地板插在门套底下，这样安装更结实。
7、铺好防潮地垫，如果是地热地面，必须用地热专用地垫。
8、在安装之前最好将包装箱打开，检查一下地板表面有没有缺角处（这种情况很少，但也要预防）。
9、务必让地板和墙保持8mm的伸缩空间。
10、务必让每个房间自成一个板块。
（在房门处断开，留伸缩空间）如果是大面积，每跨度8-10米断开一次。
11、安装踢角线时，最好配用阴阳角，因为使用了阴阳角，踢角线接头处才会结实。
简述含水率对木材强度的影响
简述含水率对木材强度的影响小朋友们，今天咱们来聊一聊一个有点复杂但又很有趣的话题——含水率对木材强度的影响。
首先呀，咱们得知道什么是含水率。
简单来说，含水率就是木材里面水的含量。
想象一下，木材就像一块大海绵，有时候吸了很多水，有时候又没吸那么多水，这里面水的多少就是含水率啦。
那含水率为什么会影响木材的强度呢？这就好像我们跑步一样，如果身上背了很重的东西，跑起来就会很吃力，跑不快。
木材也是这样，如果里面含了很多水，就会变得比较“虚弱”，强度就会降低。
当木材的含水率比较低的时候，就像一个很“精干”的小伙伴，身体很强壮。
这时候木材的纤维之间结合得很紧密，就像大家手拉手紧紧地靠在一起，所以能承受很大的力量，强度就比较高。
可是，如果木材含水率太高了，里面充满了水，纤维之间就被水撑开了，就像小伙伴们被挤得分开了，没办法紧紧靠在一起，力量就分散了，木材能承受的力量也就变小了，强度自然就降低啦。
比如说，有一块含水率很低的木头，我们用它来做椅子腿，它就能稳稳地支撑住我们的重量，不容易断。
但是如果这块木头吸了很多水，含水率变得很高，再用它做椅子腿，可能我们一坐上去，它就“咔嚓”一声断掉了。
而且呀，不同种类的木材，含水率对它们强度的影响还不太一样呢。
有些木材比较“坚强”，含水率稍微高一点，强度也不会下降得太厉害；但有些木材就比较“娇气”，含水率一高，强度马上就大打折扣。
还有哦，含水率不仅会影响木材承受压力的强度，还会影响它承受拉力、弯曲力的强度呢。
就好像一个全能运动员，如果身体状态不好（含水率不合适），不管是跑步、举重还是跳远，成绩都会受到影响。
小朋友们，想象一下，如果我们要盖一座小木屋，要是用了含水率不合适的木材，房子可能就不结实，住着也不安全。
所以，大人们在使用木材之前，都会先测量一下含水率，确保木材的强度足够好。
比如说，木匠叔叔在做家具的时候，会先把木材放在通风的地方，让里面的水分慢慢跑掉，等到含水率合适了，再动手制作。
实木复合地板的物理性能
速生林中的有些树种的材质较松，吸湿速度和含水率变化很快，如对材料处理不当或处理不到位，个别树种在潮湿环境中，虽经干燥后仍会返潮吸湿，含水率可达到20％以上，极易湿胀起拱，这类地板在选择地板前，必须要作“尺寸变化随相对湿度改变的测量”检测，符合设计和使用要求后方可进行铺装。
芯材的密度对地板的弹性模量和静曲强度影响很大，采用龙骨单层铺装法时，应着重考虑地板的弹性模量和静曲强度，如指标值太低，走动时会有脚感较软的感觉。
同理，平衡层的材料密度和厚度视地板的用途可采用合适的材料及厚度。
总之．对弹性模量和静曲强度的要求要视铺装方法和使用要求而定。
(二)实木复合地板的粘结
实木复合地板制造时都采用胶粘剂涂饰板面热压而成，因此胶合质量的好坏直接影响地板的使用效果和使用寿命。胶合质量可通过检测两项性能指标反映其质量，即浸馈剥离和胶合强度。浸渍剥离长度越短越好，胶合强度值越高越好。同时，还必须对胶粘剂中的甲醛等有害物质进行控制。
作为实木地板的物理改性，木材的含水率性模量和静曲强度的重要因素。
1．实木复合地板的表层
实木复合地板的表层厚度的区别比较大，表层较厚的达到4—6mm以上，一般均达到3MM，最薄的为0.6mm，经表面精砂后，只能保持在0.4一0.5mm左右，不同厚度的表板在使用寿命上有较大的差异，同时在价格上也有较大的差异。
为了保证实木复合地板的胶合质量和具有长期的使用性能，实本复合地板层间胶合常用耐沸水胶粘剂，耐沸水胶合强度的测试也称耐气候胶粘剂测试。
2.浸渍别离
浸渍剥离是测定实木复合地板在水浸质历耐变形开裂的能力。
根据不同的胶类，应采取不同模拟环境，采用不同温度的水。同样的实木复合地板在不同处理条件或处理类别下，胶合性能和抗浸渍剥离能力有很大的不同。
地板潮湿危害多水分对地板的影响到底有多大
地板潮湿危害多水分对地板的影响到底有多大地板潮湿是指地板表面或底部的水分含量超过一定程度，使地板失去正常水分平衡的状态。
地板潮湿会带来很多危害，包括对地板自身的损害以及对人体健康的影响。
首先，地板潮湿会对地板材质造成损害。
不同类型的地板在湿度变化下可能出现膨胀、收缩等现象，导致地板变形、开裂。
木质地板对水分特别敏感，长时间潮湿会导致木材腐烂、变色等问题，严重影响地板的使用寿命。
而瓷砖地板虽然不易受潮，但潮湿环境下容易积聚污垢和霉菌，影响地板的美观。
其次，地板潮湿还会对房屋结构造成损害。
地板潮湿时，水分会向地板底部渗透，进一步扩散到地板下的地面、墙体等结构中，导致墙体出现潮湿、渗水等现象，进而造成墙体霉菌、腐烂，甚至引发房屋结构的不稳定。
尤其是对于木结构的房屋，地板潮湿还会引发地板下的木材腐朽、虫害等问题，严重影响房屋的稳定性和使用寿命。
此外，地板潮湿还会对人体健康带来危害。
潮湿的地板容易滋生霉菌和细菌，霉菌孢子会飞散在空气中，吸入人体后可能引发呼吸道疾病、过敏反应，对儿童和老年人的健康影响更大。
湿度过高还会加重室内空气中的甲醛和有害气体释放，对人体健康造成更大的威胁。
此外，地板潮湿还会引发室内气候的不稳定。
地板潮湿使室内湿度增加，会导致室内空气变得潮湿，影响人体的舒适感。
此外，室内潮湿的环境也会使家具、墙壁等物体变得潮湿，进一步影响室内的整体卫生和美观。
为了避免地板潮湿带来的危害，我们可以采取一些措施。
首先，要保持室内通风和适当的湿度，定期开窗换气，使用除湿器等设备调节室内湿度。
其次，在地板安装之前，应根据不同类型的地板选择合适的防潮措施，如使用防潮垫、浸塑处理等。
同时，要定期检查地板，及时发现并处理地板潮湿问题，避免地板受到损害。
此外，在地板维护过程中，也要避免使用大量水分进行清洁，以免增加地板潮湿的风险。
综上所述，地板潮湿对地板和人体健康都会带来很大的影响。
因此，我们应该重视地板潮湿问题，采取相应的预防和处理措施，保持室内地板的干燥和健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胶黏剂 使用符合欧盟 E1 标准的进口粉状脲 醛树脂, 调配完毕后胶液的固体含量为 (72±2) %。
2 结果与分析
1. 2 试验方法
三种背板树种的气干密度和不同含水率时合三层结构实木复合地板的结构如图 1 所示。
地板的变形量的测定结果列于表 1。
表 1 地板背板树种、气干密度和含水率与复合地板的变形量
为 1 830 mm ×190 mm ×4 mm 的面板, 含水率控制 在 8%～ 10%。
板, 配以不同树种和含水率的背板, 考察背板树种和 含水率的变化对地板板坯科变形的影响。试验用背板
芯板 采用云南铁杉 (T sug a d um osa) BC 级, 锯 解成符合设备要求的毛料板材, 按毛料干燥→应力平
0. 68
含水率 (平均值) %
6. 2～ 7. 8 (7. 22) 8. 1～ 10. 4 (9. 37) 10. 7～ 12. 1 (11. 8) 6. 4～ 8. 2 (7. 31) 9. 5～ 11. 4 (10. 54) 12～ 13. 4 (12. 36) 5. 6～ 6. 2 (5. 84) 7. 2～ 8. 5 (7. 87) 9. 4～ 10. 2 (9. 93) 10. 5～ 12. 2 (11. 7)
·37·
M arch 2004
CH INA WOOD IND USTRY
Vol. 18 No. 2
生凸弯。 当凸弯过大时, 即使地板坯料经过应力平衡 处理, 其变形会有所缩小, 但变形量仍有可能会超标。 因此, 背板的含水率必须与地板的加工工艺参数相适 应, 并非含水率越低越好。 2. 2 背板树种对复合地板变形量的影响
收稿日期: 2003208211 作者简介: 莫银辉 (1974- ) , 男, 昆明红塔木业有限公司助理工程师。
·36·
的一种浪费。而实木复合地板只在表层使用优质阔叶
树材, 芯层和背板均采用一般木材或低质木材, 既合 理利用了原材料, 也同样达到优质珍贵木材的装饰效 果。 随着生产工艺的逐渐成熟, 实木复合地板已能满 足消费者的广泛需要, 因此, 实木复合地板具有更大 的市场竞争力。
的树种及其含水率见表 1。 1. 3 试验过程 分别对面板、背板进行单面涂胶, 涂
衡处理→剖分→定规格断料→双面精砂等工序进行 加工, 使厚度及其厚度偏差达到规定的工艺要求, 含 水率控制在 6%～ 12%。
背 板 取自云南的西南红山茶 (也称野山茶, C am ellia p ita rd ii)、木 莲 (M ang lietia f ord iana )、云 南铁杉, 旋切成规定厚度的单板, 含水率控制在 6% ～ 10% , 使用时调整到所要求的含水率。
比较云南铁杉、木莲及西南红山茶 3 种树种的单 板作背板, 当其含水率分别为 8. 1%～ 10. 4%、9. 5% ～ 11. 4%、10. 5%～ 12. 2% 时, 复合地板的变形量最 小, 分别为 0. 67、1. 00 和- 5. 22; 且在这 3 种树种中, 以云南铁杉的变形为最小。
在含水率相同的情况下, 不同树种的背板的伸缩 量亦存在差异。 其中针叶树材背板的应力较小, 复合 地板的变形也较小; 而采用中硬阔叶树杂木做背板 时, 复合地板的胶合性能及整体强度有所提高, 但变 形率也较大[2]。由表 2 可知, 云南铁杉、木莲及西南红 山茶 3 种树种的气干密度排列为: 云南铁杉< 木莲< 西南红山茶, 用作复合地板的背板时, 其对复合地板 变形量的影响的大小也依次为云南铁杉< 木莲< 西 南红山茶。 通常为了控制和改善地板的变形状况, 当 背板的密度较大时, 其含水率也需要相应的增加。 背 板的含水率一般要求控制在 8%～ 12% , 不宜超过 12% , 否则将会影响复合地板的其它性能指标。 在生
1 -3
2 4 -5 1 1 - 18 - 12 -5 -3
2 -7
0 0 - 10 0 2 - 15 -5 -6 -7
3 -5
1 2 -8 2 2 - 10 -8 -8 -4
4 -4
0 1 - 13 1 3 - 13 - 15 -9 -3
变形量 mm
5
6
- 9 - 10
0
1
3
0
-4
-6
2
2
1
2
- 9 - 17
Abstract: L inea r defo rm a t ion a s a funct ion of m o istu re con ten t (M C ) w a s invest iga ted on the bo t tom layer of 32layer p a rquet. A sing le facto r exp erim en ta l m ethod w a s u sed fo r th is study. T he test resu lt s show ed tha t bo th too h igh and low M C of the bo t tom layer cou ld cau se defo rm a t ion of a p a rquet p anel. B a sed on the test da ta, the au tho r found tha t the su itab le M C fo r the bo t tom layer w a s 8%～ 12% and the M C va lue shou ld be acco rd ing to the den sity and sp ecies of the p a rquet. M o reover, softw ood veneer w a s m o re su itab le fo r the bo t tom layer fo r p a rquet than ha rdw ood. P rocessing m ea su res to con t ro l the M C of the bo t tom layer w ere p resen ted. Key words: B ack layer;M o istu re con ten t (M C ) ; 3- layer p a rquet; D efo rm a t ion
产实际中, 背板含水率的控制应依据使用的树种的具 体情况而定, 再辅以热压工艺的控制, 即可得到较为 满意的外观效果。
3 建议与结论 1) 背板的含水率对地板坯料变形的控制有着重
要的作用, 建议依据面板的工艺参数以及背板的厚度 决定背板的含水率。
2) 不同的树种背板的含水率可依据其密度与含 水率成正比例的关系进行相对控制, 密度较大的树 种, 含水率应高些。 但一般要求含水率 8%～ 12% 为 宜, 不要高于 12%。
图 1 三层实木复合地板的结构 F ig. 1 3- layer parquet structure
试 验 采 用 在 相 同 的 热 压 工 艺 条 件 下, 以 厚 4
板→定规格断料→四面刨光→双端铣削→剖分→ 分 选等工序进行加工, 然后按一定工艺要求胶拼成幅面
mm、含水率 8%～ 10% 的大花龙脑香板条为面板, 以 厚 913mm、含水率 6%～ 12% 的云南铁杉板条为芯
- 13 - 18
- 4 - 11
- 12 - 5
7 -7
0 5 -8 0 4 - 20 - 15 -7 -2
8 -6
2 3 - 15 1 6 - 11 - 17 - 13 -5
9 -8
0 0 -9 0 1 -9 -7 - 10 -6
平均值 - 6. 56 0. 67 2. 00 - 8. 66 1. 00 2. 44 - 13. 56 - 12. 22 - 7. 00 - 5. 22
第 18 卷 第 2 期
木材工业
经验, 现就三层实木复合木地板背板的含水率与地板 长度方向变形的关系作初步探讨, 供同行参考。
2004 年 3 月
1 材料与方法
1. 1 试验材料
面 板 选用缅甸产大花龙脑香 (也称克隆木, D ip teroca rp us g rand if lorus) , 锯解成符合要求的毛 料后, 按干燥→应力平衡处理→双面刨光→剔除缺陷
形的增加, 由于热压时背板的水分不断蒸发, 当背板 含水率过低时, 收缩率也低, 导致背板达不到工艺要 求的收缩量, 经应力平衡 (即湿胀均匀) 处理后, 可造
的旋切单板, 其纵向整体伸缩量大于 0. 1 mm 时, 地 板产品的弓弯就会超过 10 mm。
成地板坯料的变形比平衡前更大; 反之, 背板含水率 过高时, 背板的水分蒸发量大, 收缩也大, 一般就会产
D eforma tion of 3- layer Parquet Caused by M o isture Con ten t of the Bottom Layer
M O Y in2hu i
(Kunm ing Hong ta W ood Indu stry Co. , L TD. , Kunm ing 650214, Yunnan, Ch ina)
Tab. 1 Parquet deforma tion w ith respect to wood spec ies, a ir-dr ied den sity and M C of the bottom layer
树种 云南 铁杉
木莲
西南 红山茶
气干密度 (g·cm - 3)
0. 410
0. 543
三层结构实木复合地板 (简称复合地板) 是以纹 理美观的优质的阔叶树材板条为表层材料、以普通针 叶树材 (或阔叶树材) 板条为芯层材料、旋切单板为底 层材料, 经胶合而成[1]。 复合地板具有实木地板的全 部优点, 同时因剔除了天然缺陷, 而具有洁净美观、淳 朴自然、成本低、装饰性强、结构合理、铺设便利等特 点[1]。 在全球森林资源的匮乏趋势不断加剧、优质原 木急剧减少的形势下, 传统的优质实木地板不但越来 越难以满足日益增大的市场需要, 而且不利于优质珍 贵木材的高效合理利用, 从某种意义而言, 是对资源
