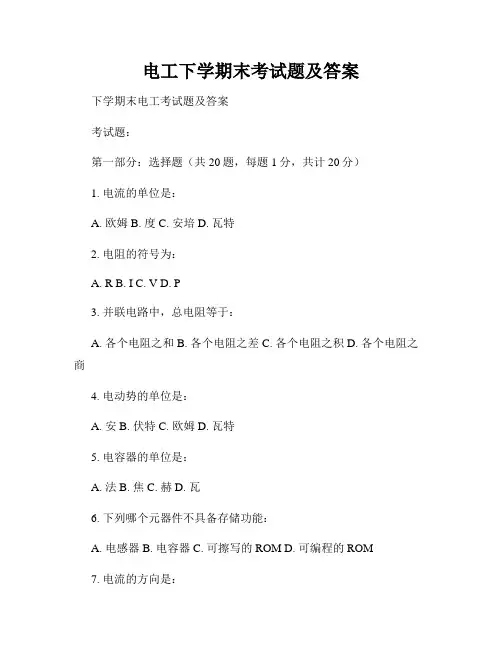

电工下学期末考试题及答案下学期末电工考试题及答案考试题：第一部分：选择题（共20题，每题1分，共计20分）1. 电流的单位是：A. 欧姆B. 度C. 安培D. 瓦特2. 电阻的符号为：A. RB. IC. VD. P3. 并联电路中，总电阻等于：A. 各个电阻之和B. 各个电阻之差C. 各个电阻之积D. 各个电阻之商4. 电动势的单位是：A. 安B. 伏特C. 欧姆D. 瓦特5. 电容器的单位是：A. 法B. 焦C. 赫D. 瓦6. 下列哪个元器件不具备存储功能：A. 电感器B. 电容器C. 可擦写的ROMD. 可编程的ROM7. 电流的方向是：A. 电子流动的方向B. 正电荷流动的方向C. 离子流动的方向D. 光子流动的方向8. 直流电路中，电流的方向：A. 始终不变B. 每秒钟改变一次C. 每毫秒改变一次D. 随电压改变9. 电路中电压等于电流乘以：A. 电阻B. 电容C. 电感D. 功率10. 下列哪种元器件用于稳压：A. 电位器B. 电感器C. 电容器D. 二极管11. 电路中，功率等于电压乘以：A. 电阻B. 电感C. 电容D. 电流12. 电阻的值等于电压除以：A. 电流B. 电容C. 电感D. 功率13. 电流表的接线方式是：A. 并联B. 串联C. 三角形D. 正方形14. 电阻的大小与以下哪个因素有关：A. 温度B. 空气湿度C. 材料颜色D. 电路拓扑结构15. 交流电是一种：A. 方向不变的电流B. 频率不变的电流C. 幅值不变的电流D. 符号不变的电流16. 电位器是用来调节电路中的：A. 电压B. 电流C. 电阻D. 电容17. 直流电与交流电的区别是：A. 电流方向B. 电压波形C. 电阻大小D. 电容器类型18.二极管的主要作用是：A. 放大电流B. 放大电压C. 限制电流方向D. 限制电压大小19. 下列元器件中，哪个元器件是受控器件：A. 晶体管B. 电容器C. 电感器D. 电阻器20. 电子管是一种应用广泛的：A. 双向导电器件B. 双向放大器C. 单向导电器件D. 单向放大器第二部分：填空题（共10题，每题2分，共计20分）1. 在欧姆定律中，电流与电压的比值等于电路的□□□□□。
2020—2021学年第二学期《电工与电子技术》期末考试题试卷及答案(卷A)
2020—2021学年第二学期《电工与电子技术》期末考试题试卷及答案（卷A ）题 号 一 二 三 四 五 总 分得 分一、填空题。
1. Y —△形降压启动是指电动机启动时，把定子绕组接成 Y 形 ，以降低启动电压，限制启动电流，待电动机启动后，再把定子绕组改接成 △形 ，使电动机全压运行。
这种启动方法适用于在正常运行时定子绕组作 △形 连接的电动机。
2. 异步电动机的旋转磁场方向与通入定子绕组中三相电流的 相序 有关。
异步电动机的转动方向与旋转磁场的方向 相同 。
旋转磁场的转速决定于旋转磁场的 磁极对数和电源频率 。
3. 熔断器在电路中起 短路 保护作用；热继电器在电路中起 过载 保护作用。
4．三相异步电动机主要由 定子 和 转子 两大部分组成。
电机的铁心是由相互绝缘的 硅钢 片叠压制成。
电动机的定子绕组可以联接成 三角形 或 星形 两种方式。
5．在RL 串联电路中，U R =16V ，U L =12V ，则总电压为 20V 。
6．已知电流A )20314sin(230 A,)30314sin(22021︒-=︒+=t i t i 。
则电…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：流i1的相位超前电流i2的相位。
7．在电路中把非电能转换成电能的设备称为电源。
把电能转换成非电能的设备则称为负载。
8．电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将增加。
9．在低压系统中，中线不允许断开，因此不能安装保险丝和开关。
10．三相变压器的额定电压，无论原方或副方的均指其线电压；而原方和副方的额定电流均指其线电流。
11．电动机常用的两种降压起动方法是Y-Δ降压起动和自耦补偿器降压起动。
12．转差率是分析异步电动机运行情况的一个重要参数。
转子转速越接近磁场转速，则转差率越小。
对应于最大转矩处的转差率称为临界转差率。
电工学》期末考试试卷电工学下答案

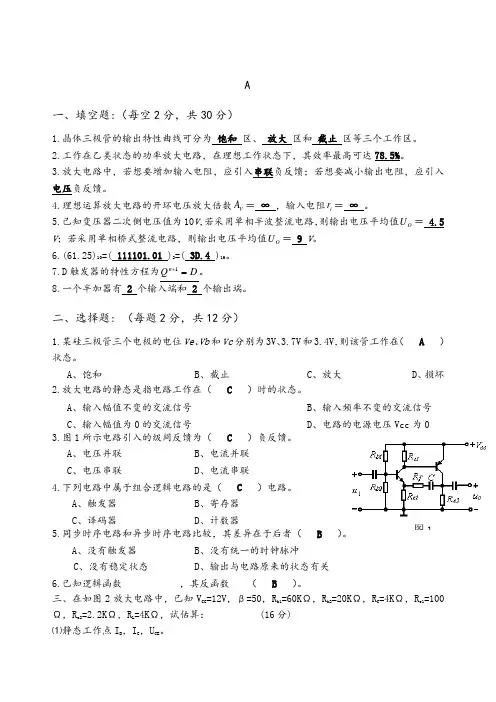

A一、填空题:（每空2分，共30分）1.晶体三极管的输出特性曲线可分为 饱和 区、 放大 区和 截止 区等三个工作区。
2.工作在乙类状态的功率放大电路，在理想工作状态下，其效率最高可达78.5%。
3.放大电路中，若想要增加输入电阻，应引入串联负反馈；若想要减小输出电阻，应引入电压负反馈。
4.理想运算放大电路的开环电压放大倍数V A ＝ ∞ ，输入电阻i r ＝ ∞ 。
5.已知变压器二次侧电压值为10V ，若采用单相半波整流电路，则输出电压平均值O U ＝ 4.5V ；若采用单相桥式整流电路，则输出电压平均值O U ＝ 9 V 。
6.(61.25)10=( 111101.01 )2=( 3D.4 )16。
7.D 触发器的特性方程为D Q n =+1。
8.一个半加器有 2 个输入端和 2 个输出端。
二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和3.4V ，则该管工作在（ A ）状态。
A 、饱和B 、截止C 、放大D 、损坏2.放大电路的静态是指电路工作在（ C ）时的状态。
A 、输入幅值不变的交流信号B 、输入频率不变的交流信号C 、输入幅值为0的交流信号D 、电路的电源电压Vcc 为03.图1所示电路引入的级间反馈为（ C ）负反馈。
A 、电压并联B 、电流并联C 、电压串联D 、电流串联 4.下列电路中属于组合逻辑电路的是（ C ）电路。
A 、触发器B 、寄存器C 、译码器D 、计数器5.同步时序电路和异步时序电路比较，其差异在于后者（ B ）。
A 、没有触发器B 、没有统一的时钟脉冲C 、没有稳定状态D 、输出与电路原来的状态有关6.已知逻辑函数 ，其反函数 （ B ）。
三、在如图2放大电路中，已知V CC =12V ，β=50，R b1=60K Ω，R b2=20K Ω，R C =4K Ω，R e1=100Ω，R e2=2.2K Ω，R L =4K Ω，试估算： (16分) ⑴静态工作点I B ，I C ，U CE 。
14电子电工基础期末考试卷[14] 2
![14电子电工基础期末考试卷[14] 2](https://img.taocdn.com/s3/m/751bb46fcaaedd3383c4d3ae.png)
黎平县职业学校2013—2014学年度第二学期期末考试电子专业《电工技术基础与技能》试题班级：14电子班姓名：学号得分：得分评卷人一、填空题：（每空2分，共36分）1、电流流通的路径称为，通常电路是由、、和组成。
2、一般来说，金属的电阻率随温度的升高而，硅等纯净半导体和绝缘体的电阻率则随温度的升高而。
3、电容的单位是，比它小的单位是和，它们之间的换算关系为：。
4、磁体两端的部分称磁极。
当两个磁极靠近时，它们之间也会产生相互作用力，即同名磁极相互，异名磁极相互。
5、测量电流时，应将电流表接在电路中，使被测电流从电流表的正接线柱流进，从接线柱流出；每个电流表都有一定的测量范围，称为电流表的。
得分评卷人二、选择题：（在下列各题的备选答案中选择一个正确的选项，并将其字母序号填入以下答题栏中。
每小题5分，共40分）1、当发现有人触电，不正确的处理方法是（）A、不接触触电者、立即使触电者脱离电源进行抢救；B、马上联系电工，给电路停电，再将触电者脱离电源抢救；C、当触电者休克时，立即进行人工呼吸和心脏按压，同时联系医院派救护车送医院进行抢救；D、当触电者失去知觉，但有呼吸、心跳，将其处于空气流通环境，解开上衣，并迅速请医生治疗。
2、当线路的熔断丝熔断时，首先要排除短路故障，然后正确的处理方法为( )A、将线路直接短路；B、用铜丝或铁丝代替熔丝；C、用同型号的熔丝绕在安装螺钉上；D、用同型号的熔丝压紧在安装螺钉上。
3、一个开关可以同时控制额定电压相同的两盏灯和一个电铃，则这两盏灯和电铃是（）A、并联B、串联C、两盏灯串联后与电铃并联D、无法判断4、下列实际电器属于并联连接的是（）A、灯和开关B、手电筒里的电池C、灯和电铃D、电铃和开关5、在试验中测量电源电压时，如果误将电流表作为电压表来使用，产生的后果是（）A、断路，电路中没有电流B、短路，将电流表烧坏C、没影响D、测量结果不准确6、关于欧姆定律的下列说法中，正确的是（）A、导体两端的电压相同，通过电流越大的导体其电阻就越大；B、导体中通过一定的电流所需的电压越小，导体的电阻就越大；C、一段导体的电阻跟它两端的电压成正比，跟通过它电流成反比；题号一二三四总分分数1 2 3 4 5 6 7 8D、对一定的导体，流过它的电流跟加在它两端的电压成正比。
电子电工第二学期期末考试试题答案

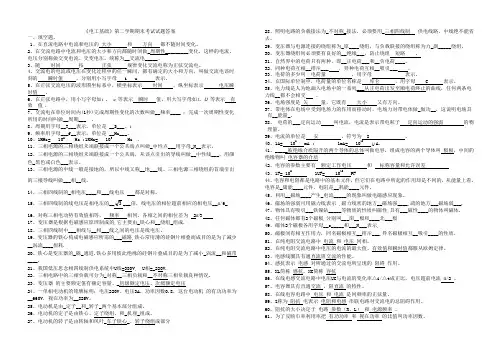

《电工基础》第二学期期末考试试题答案一、填空题。
1、在直流电路中电流和电压的 大小 和 方向 都不随时间变化。
2、在交流电路中电流和电压的大小和方向都随时间做_周期性_________变化，这样的电流、电压分别称做交变电流、交变电压，统称为__交流电_____。
3、随 时间 按 正弦 规律变化交流电称为正弦交流电。
4、交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的 瞬时值 ，分别用小写字母 i u 表示。
5、在正弦交流电压的波形图坐标系中，横坐标表示 时间 ，纵坐标表示 电压瞬时值 。
6、在正弦电路中，用小写字母如i 、 u 等表示 瞬时 值，用大写字母如I 、U 等表示 有效 值 .7、交流电在单位时间内(1秒)完成周期性变化的次数叫做__频率____ ；完成一次周期性变化所用的时间叫做__周期___ 。
8、周期用字母__T___表示，单位是 __S___。
t9、频率用字母___f__表示，单位是 __Hz___。
10、1MHz= 106 Hz ;1KHz= 103Hz . 11、三相电源的三相绕组未端联接成一个公共端点叫做_中性点___用字母_N__表示，12、三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做__中性线___，用颜色_黑色或白色___表示。
13、三相电源的中线一般是接地的，所以中线又称__地___线。
三相电源三相绕组的首端引出的三根导线叫做___相__线。
14、三相四线制的_相电压____和___线电压 都是对称。
15、三相四线制的线电压是相电压的__3___倍，线电压的相位超前相应的相电压__π/6_16、对称三相电动势有效值相等， 频率 相同，各相之间的相位差为 2π/317、变压器是根据电磁感应原理制成的,它主要由_铁心和__绕组_组成.18、三相四线制中___相线与__相___线之间的电压是线电压。
19、变压器的铁心构成电磁感应所需的___磁路,铁心常用薄的硅钢片相叠而成目的是为了减少__涡流____损耗.20、铁心是变压器的_磁_通道.铁心多用彼此绝缘的硅钢片叠成目的是为了减小_涡流__和磁带____.21、我国低压思念相四线制供电系统中U 线=380V, U 相=_220V.22、三相电路中的三相负载可分为_对称__三相负载和__不对称三相负载良种情况.23、变压器 的主要额定值有额定容量、_初级额定电压、次级额定电压24、一单相电动机的铭牌标明；电压220V ，电压3A ，功率因数0.8，这台电动机 的有功功率为__660V ，视在功率为__825V 。
电工电子技术期末考试试题及答案全集
第 １ 页 共 7 页专业班级____________ 考生姓名：____________ 学 号_______一． 选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。
A 、功率B 、电流C 、电能D 、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。
A 、相位B 、相序C 、频率D 、相位角3．电气控制线路原理图中，触头的位置是处于______a___。
____d_____。
A 、380V B 、220V C 、110V D 、36V 以下 5．关于提高功率因数的说法，正确的是 （ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。
A ．频率失真B 、相位失真C 、波形过零时出现的失真D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。
A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。
a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈第 ２ 页 共 7 页∞9．单稳态触发器的输出状态有（ a ）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。
A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。
(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。
(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I（3）电压U R 和U L 。
2电工电子学期末考试A卷及答案
《电工电子学》期末考试试卷A 、答案及评分标准 (闭卷考试)班级： 姓名： 学号：考试时间：120分钟 （请考生注意！ 本试卷共7页） 试卷满分：100分一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内（本大题共 11 小题，总计 22 分 ）1、本小题2分电 路 如 图 所 示，二 极 管 为 同 一 型 号 的 理 想 元 件，电 阻 R = 4 k Ω，电 位 u A =1V ， u B =3V ，则 电 位 u F 等 于（ a ）。
(a) 1 V (b) 3 V (c) 12 Vu A u Bu F2、本小题2分电 路 如 图 所 示，设 D Z1 的 稳 定 电 压 为 6 V ，D Z2 的 稳 定 电 压 为 12 V ， 设 稳 压 管 的 正 向 压 降 为 0.7 V ，则 输 出 电 压U O 等 于 （ b ）。
(a) 18V (b) 6.7V (c) 30V (d) 12.7V3、本小题2分电 路 如 图 所 示， 晶 体 管 处 于（ a ）。
(a) 饱 和 状 态 (b) 放 大 状 态 (c) 截 止 状 态12V4、本小题2分分压式偏置放大电路如下图所示，为使稳定静态工作点的效果更好一些，而且对放大电路其它性能不产生影响，在设计电路时应使（ b ）。
(a) I B = I2，V B =U BE(b) I2 = (5~10)I B，V B = (5~10)U BE(c) I2<<I B，V B = 2UBEUCC5、本小题2分在直接耦合放大电路中，采用差动式电路结构的主要目的是( b )。
(a) 提高电压放大倍数(b) 抑制零点漂移(c) 提高带负载能力6、本小题2分差动放大电路如图所示，其输入信号电压u i为( a )。
(a) 差模信号(b) 共模信号(c) 比较信号UCC7、本小题2分某功率放大电路的工作状态如下图所示，静态工作点Q 靠近截止区，这种情况称为( c )。
《电工学》下册期末考试卷A
1 电工学》下册期末考试试卷 A一、填空题：（27分）1、 电压负反馈电压负反馈 减小 输出电阻；电流负反馈输出电阻；电流负反馈 增大 输出电阻；串联负反馈输出电阻；串联负反馈 增大 输入电阻；并联负反馈输入电阻；并联负反馈 减小 输入电阻。
（填增大、减小）（填增大、减小）2、 PN 结构的一个重要特征是______________单向导电性 ____，利用它的这一特性，可用来进行整流、检波、限幅等。
整流、检波、限幅等。
3、 三极管有__NPN 型和_PNP___型两种组合形式，其正常的电流放大条件是：发电结___正偏、集电结__反_偏。
偏。
4、 数字电路通常用_____逻辑状态表__、__函数表达式________和_____逻辑电路图_____等方法分析。
方法分析。
5、 在直接耦合的多级放大电路中，由于温度的影响将产生____零点漂移_____现象，可采用_____差分放大____电路来克服这种现象。
电路来克服这种现象。
6、 三极管如图，判断工作状态。
三极管如图，判断工作状态。
A A 图____截止截止____B 图______放大放大____多级放大器有三种耦合形式：__阻容耦合；直接耦合；变压器耦合； 7、 ______、________和________。
根据逻辑函数表达式，F=A+AB 可以表达为可以表达为 非A+非B8、 。
9、分析集成运放器时，通常把它看成是一个理想元件，即开环电压放大倍数___∞____，差模输入电阻______∞_____，共模抑制比___∞_____及开环输出电阻为_____0_0_____。
10、场效应管是一种____电压__控制器件。
它可分为___结_____型和_____绝缘栅___型两大类。
类。
一、填空题：一、填空题：⑴ 减小；增大；增大；减小；减小；增大；增大；减小；⑵ 单向导电性；单向导电性；⑶ NPN ；PNP ；正；反；；正；反；⑷ 逻辑状态表；函数表达式；逻辑电路图；⑸ 零点漂移；差动放大电路；零点漂移；差动放大电路；⑹ 截止；放大；截止；放大；⑺ 阻容耦合；直接耦合；变压器耦合；⑻ A+ B ⑼ ∞；∞；∞；0；⑽ 电压；结型场效应管；绝缘栅型场效应管；二、选择题：（20分）1、欲使稳压管具有良好的稳压特性，它的工作电流Iz ，动态内阻rz 及温度系数α等各项参数， -1V -1.7V -5V (B) (A) 3V 2V 6V2 大一些好还是小一些好（大一些好还是小一些好（ ）A ：Iz 小一些，rz 、αz 大一些；大一些；B ：Iz 大一些，rz 、αz 小一些；C ：Iz 、rz 大一些，、αz 小一些；小一些；D ；Iz 、αz 大一些，rz 、小一些；、小一些；2、单相桥式整流加电容滤波，直流输出电压为30V ,则交流输入电压有效值为（则交流输入电压有效值为（ ） A.30V B.33V C.25V D.27V 3、分压式偏置电路稳定静态工作点的原理是利用了( ) A ：交流电流负反馈：交流电流负反馈B ：交流电压负反馈：交流电压负反馈C ：直流电流负反馈D ：直流电压负反馈：直流电压负反馈 4、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（脉冲，其逻辑功能是（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁波工程学院 2013--2014 学年第 2 学期
《电工电子技术Ⅰ》课程期末考试A 卷
考试时间：100分钟 考试形式：闭卷
一、
在图1所示电路图中，E=5V ，u i =10sin ωt V ，二极管的正向压降可忽略不计，试分别画出输出电压u o 的波形。
（10分）
+
o
(a)+
o
(b)
图1
答：
班级： 姓名： 学号：
二、 电路如图2，U C C =12V ，R C =2K Ω,R E =2 K Ω，R B =300 K Ω，晶
体管的β=50。
电路有2个输出端。
试求：（1）电压放大倍数
o1
u1A i
U U =和o2u2A i U U =；（2）输出电阻r o1和r o2。
（15分）
-
+
-
+U CC
U o1.
题2图
答：
三．如图3所示，已知：u i1 = 2V， u i2 = 4V， u i3 = 6V， u i4 = 8V， R1= R2 = 2kΩ， R3 = R4 = R F= 1kΩ，求u o。
（15分）
图3
答:u+ = (u i3/R3+u i4/R4)÷(1/R3+1/R4) = 7
=（1+1）7-1/2×2-1/2×4=11V
四．如图4所示，分析图的逻辑功能，要求（1）写出逻辑表达式，并化简；（2）列出逻辑状态表；（3）分析逻辑功能。
（15分）
图4
（1）
B
A
C
+
=
A
+
Y+
C
B
C
B
A
C
A
B
（2）
（3）三变量奇偶检验器。
五、某同学参加四门课程考试，规定如下：
(1)课程A 及格得1分，不及格得0分；
(2)课程B 及格得2分，不及格得0分；
(3)课程C 及格得4分，不及格得0分；
(4)课程D 及格得5分，不及格得0分。
若总得分大于8分(含8分)，就可结业。
试用与非门实现上述要
求的逻辑电路。
（ 15分）
六、图6示电路是一个可以产生几种脉冲波形的信号发生器。
试从所
给时钟脉冲CP画出Y1、Y2、Y3三个输出端的波形。
设触发器的初始状态为0。
（15分）
图6
答：
七、试分析如图所示计数器电路。
要求： （1）写出各触发器的驱动方程J =？K =？； （2）列出电路的状态表；
（3）指出电路为几进制计数器。
（15分）
J K
Q Q
_
F 2
J K
Q Q
_
F 1
J K
Q Q
_
F 0
Q 0
Q 1Q 2计数脉冲
c
题七图
(1)
(2)
(3)五进制计数器。
