瓦楞纸分类
瓦楞纸基础知识
瓦楞纸基础知识
瓦楞纸是一种由挂面纸和通过瓦楞棍加工而形成的波形的瓦楞纸粘合而成的板状物，一般分为单瓦楞纸板和双瓦楞纸板两类。
以下是瓦楞纸的基础知识解析：
1. 结构：瓦楞纸板由三层结构组成，包括挂面纸、波形瓦楞纸和底层纸板。
其中，波形瓦楞纸是瓦楞纸的核心部分，它具有优良的抗压性能和缓冲性能。
2. 分类：根据层数的不同，瓦楞纸板可以分为单瓦楞纸板和双瓦楞纸板。
单瓦楞纸板只有一层波形瓦楞纸，而双瓦楞纸板则有两层波形瓦楞纸。
3. 性能特点：瓦楞纸具有成本低、质量轻、加工易、强度大、印刷适应性优良、储存搬运方便等优点。
此外，它还具有良好的保温性和隔音性。
4. 应用领域：瓦楞纸广泛应用于包装行业，特别是食品和数码产品的包装。
由于其环保、可回收再生的特点，瓦楞纸也成为绿色包装的优选材料。
5. 生产工艺：瓦楞纸的生产工艺主要包括挂面纸的涂胶、波形瓦楞纸的加工和三层结构的黏合等步骤。
生产过程中需要注意控制各层纸张的厚度、质量和黏合强度，以确保最终产品的性能稳定。
6. 物理性能检测：为了确保瓦楞纸的质量和性能，需要进行一系列物理性能的检测，包括边压强度、耐破强度、戳穿强度和粘合强度等。
这些指标能够反映瓦楞纸的抗压性能、耐冲击性能和黏合强度
等关键性能。
总之，瓦楞纸作为一种具有优良性能和应用广泛的包装材料，在包装行业中占据着重要地位。
了解和掌握瓦楞纸的基础知识对于正确使用和维护瓦楞纸板具有重要意义。
瓦楞纸箱基本知识
瓦楞纸箱基本知识一．瓦楞形状的分类及其特性：U形瓦楞弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。
V 形瓦楞挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。
. UV形瓦楞具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。
二．瓦楞纸板的种类：1.双层瓦楞纸板：由一层面板和一层瓦楞纸组成的瓦楞纸板2.三层瓦楞纸板：由两层面板和一层瓦楞纸板组成的瓦楞纸板。
3.五层瓦楞纸板：由三层面板和两层瓦楞纸组成的瓦楞纸板。
4.七层瓦楞纸板：由四层面板和三层瓦楞组成的瓦楞纸板。
三．瓦楞纸板可分为五种形式：大瓦楞 A 型、小瓦楞B型、中瓦楞 C型、微小瓦楞E型、超大瓦楞K型。
A 大瓦楞瓦楞高度（mm）4.5－５瓦楞个数/300mm 34±2B 小瓦楞 2.5－３50±2C 中瓦楞 3.5－438±2E 微小瓦楞 1.1－296±4K 超大瓦楞 6.6－７24±1.5各瓦楞所具有的特点：A：这种纸板具有很好的弹性，用来制作包装易碎产品，以及对冲击、碰撞和各种动载荷要求很高的瓦楞纸板箱。
大的瓦楞高度和大的瓦楞间距，使它具有减震性能，这种形式的纸板，还可以用作衬套、衬垫和减震件。
B：这种纸板用来制作具有足够的刚性，对减震、防震性能的要求不高的产品的包装。
此类纸板较A型具有较高的刚性，在这种纸板上可以得到较好的印刷质量。
C：三层C型瓦楞纸板是最常用的一种瓦楞纸板，这种纸板综合了A 型和B型纸板的特性，同样具有足够的刚性和良好的减震性能，它有效地用来包装易碎制品，软的产品以及要求防止其表面受损的硬的产品。
E：纸板使用越来越广泛，纸板面上每米长度内瓦楞数较多，可以得到平坦的表面和高的平面刚度，这就时得高质量的装潢印刷成为可能。
包装纸箱的内定检验标准：一．感官指标：1．刷麦须符合公司设计策划要求。
2．钉合瓦楞纸箱使用带有镀层的低碳钢遍丝，遍丝不应有锈斑、剥落、龟裂或其他使用上的缺陷。
瓦楞纸分类
什么是瓦楞纸箱瓦楞纸箱标准瓦楞纸箱种类瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。
瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。
包括钙塑瓦楞纸箱。
随着工业的进步传统的裱胶.去边.压痕机器逐步被大线及单面机所取代，这也大大加快了加工效率，提高了行业的竞争力，推动了整体的市场经济加速发展。
一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。
其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。
2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。
二、水性印刷原理1、水性印刷属于加色法印刷。
彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。
通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。
2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。
三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。
5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。
四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。
D级瓦楞纸基本被市场淘汰，很少厂家购买使用。
瓦楞纸板等级划分
单瓦单面瓦楞纸板于1871年，由美国工程师爱伯特·琼斯(Athert L．Jones)发明，当时作为缓冲材料用来包裹易碎的玻璃、陶瓷器皿。
后来经奥利尔·朗(oliver. Long)改进形成了类似于现在常用的双面瓦楞纸板。
瓦楞纸板具有良好的弹性，强度与挺度，用它制造的纸箱和纸盒包装商品，与传统的木箱、金属桶比较，表现出许多优越性，因此被越来越广泛的应用。
目前在纸制品包装发达的国家，瓦楞纸板的比重几乎占整个包装材料的1/3～l/4。
一、定义1、瓦楞纸是指瓦楞原纸经过起楞加工后，形成有规律且永久性的纸。
2、瓦楞纸板是指由一层或多层瓦楞纸粘合在若干层纸或纸板之间，用于制造瓦楞纸箱的一种复合纸板。
3、瓦楞纸板最小综合定量是指除瓦楞纸以外的组成瓦楞纸板的各层纸或纸板的定量之和。
二、瓦楞纸板的种类(一)、根据瓦楞的齿形分类1．V型瓦楞 2．U型瓦楞 3．UV型瓦楞(二)、根据瓦楞楞型分类1．A型瓦楞 2．B型瓦楞 3．C型瓦楞 4．E型瓦楞(三)、根据瓦楞的层数分类1．单楞单面瓦楞纸板2．单楞双面瓦楞纸板3．双楞双面(五层)瓦楞纸板4．三楞双面(七层)瓦楞纸板(四)我国对于瓦楞纸板的分类规定GB/T6544－2008《瓦楞纸板》的标准规定：分为单瓦楞纸板(三层瓦楞纸板)、双瓦楞纸板(五层瓦楞纸板)、三瓦楞纸板(七层瓦楞纸板)三大类。
又根据瓦楞纸板的最小综合定量将单、双瓦楞纸板又各分成5类，将三瓦楞纸板分成4类；每类又根据耐破强度或边压强度(瓦楞原纸、箱纸板和粘合剂是生产瓦楞纸板的主要原材料，它们的质量决定了瓦楞纸板的强度)分为优等品和合格品，共28种瓦楞纸板。
针对瓦楞纸板与瓦楞纸箱的检测设备如下:纸箱：纸箱抗压强度试验机，模拟汽车运输振动台，包装跌落试验机等纸板：纸板环压/边压/粘合强度试验机，纸板耐破度测定仪，水份测试仪，厚度计等。
瓦楞类型
一、瓦楞纸板的楞型瓦楞纸板的核心部分是瓦楞，因此瓦楞的形状、种类和组合方式对于瓦楞纸的特性有很大影响。
下面就谈一下瓦楞楞型的基本要点。
1、楞型的种类瓦楞纸在结构上的特征，是压成波纹的瓦楞。
瓦楞是瓦楞纸的主体。
使用质地相同的面纸和芯纸制成瓦楞纸板，如果瓦楞的形状不同，瓦楞纸板的性能也不同。
现在，世界各国使用的瓦楞纸，其楞型共有几种：A型楞B型楞C型楞E型楞这四种楞型的用途可归纳如下：外包装用——A、B、C型楞内包装用——B、E型楞小包装用——E型楞首先，谈一下外包装用的A、B、C型楞的特点。
1）A型楞A型楞的特点是单位长度内的瓦楞数量少，而瓦楞最高。
使用A型楞制成的瓦楞纸箱，适合包装较轻的物品，有较大的缓冲力。
瓦楞高度和间距最大，柔软、富有弹性，缓冲性能好。
2）B型楞B型楞与A型楞正好相反，单位长度内的瓦楞数量多而瓦楞最低，其性能也与A型楞相反，使用B型楞制成的瓦楞纸箱，适合包装较重和较硬的物品，多用于罐头和瓶装物品等的包装。
另外，还有一种倾向就是利用B型楞坚硬不易破的特点，经过冲切后制成形状复杂的组合箱。
平压强度较高，适合包装较硬的产品，同时由于瓦楞间距较小，而纸比较平坦，印刷比较好。
3）C型楞C型楞的单位长度的瓦楞数及楞高介于A型楞和B型楞之间。
性能则接近于A型楞。
近年来随着保管、运输费用的上涨，体积较小的C型楞受到人们的重视，现已成为欧美国家采用的楞型。
其次，谈一下用于内包装和小包装的E型瓦楞的特点。
可用BC瓦楞代替AB瓦楞4）E型楞E型楞在30㎝长度内的楞数一般为95个左右，楞高约为1.1㎜(我公司E瓦楞高为1.7㎜)与外包装用的A、B、C型瓦楞相比，具有更薄更坚硬的特点。
因此，开发E型楞主要目的是将它作成折叠纸盒以增加缓冲性。
用E型楞制成的瓦楞纸盒，外观美观、表面光滑，可进行较复杂的印刷，因此通常用于装潢性瓦楞纸盒。
以上四种楞型如下图表瓦楞种类瓦楞高度（㎜）30㎝的标准楞数A型 4.5-4.8 34±2B型 2.5-2.8 50±2C型 3.5-3.8 40±2E型约1.1 93±5二、瓦楞纸板的种类瓦楞纸板的种类，取决于各种楞型的组合方式。
瓦楞纸箱分类

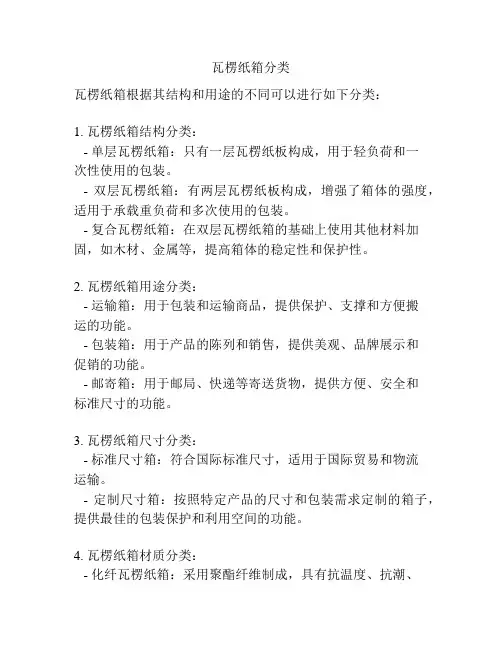

瓦楞纸箱分类
瓦楞纸箱根据其结构和用途的不同可以进行如下分类：
1. 瓦楞纸箱结构分类：
- 单层瓦楞纸箱：只有一层瓦楞纸板构成，用于轻负荷和一
次性使用的包装。
- 双层瓦楞纸箱：有两层瓦楞纸板构成，增强了箱体的强度，适用于承载重负荷和多次使用的包装。
- 复合瓦楞纸箱：在双层瓦楞纸箱的基础上使用其他材料加固，如木材、金属等，提高箱体的稳定性和保护性。
2. 瓦楞纸箱用途分类：
- 运输箱：用于包装和运输商品，提供保护、支撑和方便搬
运的功能。
- 包装箱：用于产品的陈列和销售，提供美观、品牌展示和
促销的功能。
- 邮寄箱：用于邮局、快递等寄送货物，提供方便、安全和
标准尺寸的功能。
3. 瓦楞纸箱尺寸分类：
- 标准尺寸箱：符合国际标准尺寸，适用于国际贸易和物流
运输。
- 定制尺寸箱：按照特定产品的尺寸和包装需求定制的箱子，提供最佳的包装保护和利用空间的功能。
4. 瓦楞纸箱材质分类：
- 化纤瓦楞纸箱：采用聚酯纤维制成，具有抗温度、抗潮、
耐酸碱等特性，适用于特殊环境下的包装。
- 轻型瓦楞纸箱：由薄型、低密度瓦楞纸板制成，适用于轻负荷和一次性使用的包装。
- 纤长瓦楞纸箱：采用高密度、精细纤维瓦楞纸板制成，具有高强度和抗冲击性，适用于承载重负荷和多次使用的包装。
5. 其他分类：
- 气囊式瓦楞纸箱：在瓦楞纸箱内部增设气囊，形成缓冲气体层，提供额外的保护作用。
- 隔层式瓦楞纸箱：在箱体内部增加分隔板，将箱内分隔成多个隔间，用于运输多种产品、防止碰撞等。
以上是常见的瓦楞纸箱分类，各种分类可以根据实际需要进行组合和细分。
瓦楞纸纸型分类
A型瓦楞纸
中间瓦楞为UV形状，在30公分内需要有36个凹槽，在每个凹槽与面纸接触的地方，上胶2mm为最佳。
B型瓦楞纸
在30公分内有48~50个凹槽
E型瓦楞纸
每公分有90左右个凹槽，，表面美观，承受的压强能力大。
F型瓦楞纸
本公司不生产，需要时可进行外购。
AB型瓦楞纸
一般要求为纸厚为7.2mm，公司现在生产为7.4mm。
面纸面为B型瓦楞纸型，内纸面为A 型瓦楞纸型。
AB型瓦楞纸对芯纸的要求较低，具体的里纸和面纸规格要求，应按对方公司的具体要求来做。
EB型瓦楞纸
EB型瓦楞纸标准为E型为面纸面，B型为里纸面，但由于公司设备限制，改为E为里纸面，在瓦楞纸表面不会有太大的影响，但如果客户有具体的要求，应做具体的调整。
瓦楞纸箱知识
含水率的检验
含水率的检验目前大多使用针插式或矽胶 接触式木材测湿仪。检验时将测湿仪的测 试探头直接接触瓦楞纸箱的表面或插入瓦 楞纸板，通过连续对样品的测量，最后求 得算术平均值，即为检验结果。
为了确保测湿仪检验的结果准确可靠，可 使用烘箱测定法和测湿仪测试的结果相比 较。
比較測試法
比较办法是把选定的试样，撕成小薄片，用精度为0.001 克的天平称重50克并记录m1，同时立即松散地放入已知 质量的铝合中置于103±2℃的恒温箱中烘三小时,然后称 取第一次重量,再恒温一小时,称取第二次重量,当两次重量 差不大于0.1克时，可谓达到恒重，并记录m2。按下列公 式计算出试样的含水率。
这是表示最完全也最复杂的一种方法。
例：B-210*A-125*B-210AF
表示内、外面纸均为定量210g/m2的B等箱纸板， 芯纸为A等定量125 g/m2的A楞纸板。
瓦楞纸板的表示方法(2)
2、原纸定量/瓦楞层数/楞型表示法
表示公式：
外面纸定量/芯纸定量/内面纸定量—瓦楞芯纸定量/ 瓦楞层数、瓦楞楞型
7、其它测试：
平压强度测试(ISO3035)(64.5cm232.2cm2单位 面积所能承受的力)
弯曲挺度测试(IS05628)(四点挺度，计算变形 测力)
表面泼水度(JIS-P8137)(参考泼水度标准板)
竖压强度测试(JIS-Z0403-2)(专用夹具，专用切 刀)
防潮性能测试(GJB1109A)(250mm*250mm4块， 50度90%RH48h，前后水份差不大于5%)
瓦楞纸箱尺寸
瓦楞纸箱尺寸: 内尺寸：取决于内包装物的最大外尺寸、内包装物的 数量及装箱排列方式、内包装物的种类。 外尺寸：量取纸箱相对两箱面外侧的垂直距离； 制造尺寸：即纸箱未成型前的展开尺寸，测量展开后 的底纸面。 尺寸间相互关系： a.外尺寸=内尺寸+2*纸板厚度(实际上还要考虑制造 过程的厚度损失) b.制造尺寸=外尺寸-系数（此系数一般取决于纸板的 层数与材质）。 C、实际上还必须参考不同客户的特点适当采取上下 偏差； D、纸箱尺寸设计一般有两种途径：依据内包装物的 最大外径及排列方式设计纸箱的内径；依据标准货柜 的内部空间尺寸设计纸箱的外径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是瓦楞纸箱瓦楞纸箱标准瓦楞纸箱种类瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。
瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。
包括钙塑瓦楞纸箱。
随着工业的进步传统的裱胶.去边.压痕机器逐步被大线及单面机所取代，这也大大加快了加工效率，提高了行业的竞争力，推动了整体的市场经济加速发展。
一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。
其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。
2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。
二、水性印刷原理1、水性印刷属于加色法印刷。
彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。
通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。
2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。
三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。
5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。
四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。
D级瓦楞纸基本被市场淘汰，很少厂家购买使用。
1．2：箱板纸(linerboard)1.2.1：牛皮卡纸(美卡、俄卡)。
特点：长纤维、重施胶，物理强度高、纸板粗糙；纯木浆或少量OCC。
简称：进口牛卡。
1.2.2：仿牛皮卡纸。
特点：表面挂15-25%木浆、其余为OCC；纤维较短、强度较牛卡纸差。
纸面平整，不同程度施胶（吸水性30—55g/m2不等）、表面染色处理。
简称：国产牛卡。
1.2.3：白卡纸。
白面牛卡底，表面漂白木浆，其余为本色或染色木浆。
（俄白、瑞典白卡、芬兰白卡)；白板纸（表面漂白木浆、其余为脱墨或不脱墨废纸）；涂布白板纸（白底白、灰底白、---）。
1.2.4：再生纸。
全部为OCC组成，但与瓦楞纸不同。
表面为11#以上AOCC挂面并经过染色处理）。
市场一般称为C级箱板纸,部分称为T纸。
2．纸箱原纸基本性能。
2．1：物理指标：定量、水份、紧度、耐破强度（耐破指数）、环压强度（环压指数）、正/反吸水性、耐折度。
2．2：外观指标：平滑度、色差、白度。
2．3：具体原纸标准参考：GB13023（瓦楞纸国标）、GB13024（箱板纸国标）。
相关项目参考最新行业动态或标准。
3、造纸基本生产工艺流程3．1：传统造纸工艺流程：原料：木材或草类纤维。
3．2：现代造纸工艺流程：原料：商品木浆、废纸。
五、瓦楞纸板1、瓦楞纸板分类1．1：按楞型分类：A、C、B、E及其组合，比如：AB楞、BC楞、BBC楞等。
现在市场上已有更细瓦楞F楞在生产使用。
1．2：按原纸层数分类：二层纸板、三层纸板、四层纸板、五层纸板、七层纸板等；1．3：按楞形分类：U形、V形、UV形；现在市场上通用UV形；1．4：瓦楞性能对比：楞型楞高楞数个/30mm 缩比平压强度边压强度A 4.5-5.0 34+2 1.55 4 1C 3.5-4.0 38+2 1.47 3 2B 2.5-3.0 50+2 1.36 2 3E 1.1-2.0 96+2 1.26 1 41．5：瓦楞展示：C楞 B楞 A楞1．6：其它：瓦楞：Flute；单瓦楞纸板（又称三层纸板）：single wall；双瓦楞纸板(又称五层纸板)：double wall；七层瓦楞纸板：triple wall;2、瓦楞纸板生产工艺流程桥连接2．1：单面机工作原理（正压式单面机）：2．2：原理概述：瓦楞原纸通过上下瓦楞辊对压成型，经上糊辊上浆糊，面纸与成型的瓦楞纸在压力辊与上瓦楞辊切线处贴合成二层瓦楞纸板，再经迁引皮带上天桥到双面机部位与其它单瓦楞纸板、面纸复合成型。
六、瓦楞纸箱1、瓦楞纸箱主要生产工艺流程：1．1：附传统的瓦楞纸箱生产工艺流程：2、瓦楞纸箱尺寸2．1：内尺寸：取决于内包装物的最大外尺寸、内包装物的数量及装箱排列方式、内包装物的种类。
2．2：外尺寸：量取纸箱相对两箱面外侧的垂直距离；2．3：制造尺寸：即纸箱未成型前的展开尺寸，测量展开后的底纸面。
2．4：尺寸间相互关系：a.外尺寸=内尺寸+2*纸板厚度(实际上还要考虑制造过程的厚度损失)b.制造尺寸=外尺寸-系数（此系数一般取决于纸板的层数与材质）。
C、实际上还必须参考不同客户的特点适当采取上下偏差；D、纸箱尺寸设计一般有两种途径：依据内包装物的最大外径及排列方式设计纸箱的内径；依据标准货柜的内部空间尺寸设计纸箱的外径。
3、瓦楞纸箱结构3.1: 瓦楞纸箱各部名称、代号及英文对照名称代号英文对照长 L Length宽 B Broad高 H Height侧面 Ps Side Panel端面 Pe End Panel摇盖 F Flap外摇盖 Fo Outer Flap内摇盖 Fi Inner Flap接合处 J Joint表（1）瓦楞纸箱各部名称3.2：瓦楞纸箱型式的国际表示方法瓦楞纸箱的构造若用文字说明十分复杂，为求简化，国际瓦楞纸箱协会采用并推荐的纸箱展开图各部位表示记号如下：（1）裁切、压线及开槽的记号A A：裁切线B B：开槽切除线C C：内折线（压痕线）D D：外折线（点划线）E E：修边压痕线（间断压痕线、锯齿线）F F：压双线；（2）纸箱的接合方式的记号S 钉线接合G 粘合剂接合（3）手提孔的记号半切手孔全切手孔4、瓦楞纸箱国际箱型：“汇源”机包箱的国际箱型代号为：0442。
七、纸箱强度设计1、瓦楞纸板强度要求1．1：边压强度：顺着瓦楞方向，单位长度瓦楞纸板压馈前所能承受的最大受力。
单位： N/m.边压强度=表面原纸综合环压强度+综合瓦楞纸环压强度*收缩率一般边压计算依原纸最低环压强度计算（安全可靠），实际测试值会适当大于理论计算值。
1．2：耐破强度：单位面积瓦楞纸板破裂前所能承受均匀增加的最大外力。
单位：Kg/cm2。
纸板破裂强度=面纸破裂强度+中格纸破裂强度+底纸破裂强度*因制造过程会有一定强度损失，实际测试的破裂强度会小于计算值1 Kg/cm2左右。
1．3：戳穿强度：新的国家标准GB6544-1999已经取消了对纸板戳穿强度的要求。
（原标准GB6544-1986）2、瓦楞纸箱强度要求：2．1：边压、耐破、戳穿同纸板。
纸箱边压强度会比纸板边压强度要低（因制造过程的瓦楞损失）。
2．2：纸箱抗压强度：（普通箱型，对应国际箱型代号：0201）抗压强度=边压强度（N/cm）*凯里卡特常数FF值取决于纸箱的周边长，2*（长+宽）cm.以及瓦楞楞型。
两项目确定后，F值可以查表。
实际上的抗压强度测试值与纸箱长、宽、高的比例有关系。
同样周边长、同样材质楞型的纸箱：高度越高、抗压越小；长*宽的底面积越大，抗压越大。
3、机包箱抗压强度=对应普通箱型的抗压强度*0.6*1.62*摇盖宽/纸箱宽。
4、纸箱、纸板的粘合强度（瓦楞成型的剥离强度而不是接舌处粘箱的粘合强度）。
分离单位长度纸板面纸与瓦楞纸所需的力。
单位：N/m楞。
行业标准统一规定为大于588 N/m楞.5、堆码强度与抗压强度。
纸箱所需抗压强度=[纸箱毛重*（堆码层数-1）]*安全系数K。
前部分为纸箱的静态堆码强度。
K值取决于印刷版面的多少、开孔程度、内包装物性质、贵重程度、仓储运输时间、条件等。
K值一般取2—5。
瓦楞纸板和瓦楞纸箱的质量检验共分三大类。
这就是瓦楞纸箱的外观检验，瓦楞纸板和瓦楞纸箱的性能测试以及瓦楞纸箱的型式试验。
进入九十年代，瓦楞纸箱的应用越来越广泛。
对使用瓦楞纸箱为商品制作包装而美化商品、保护商品的质量要求也越来越高，生产瓦楞纸箱的设备、技术和工艺也相应得到了长足的发展。
为了保证生产出的瓦楞纸板的质量和制作出的瓦楞纸箱的质量符合国家标准要求，过到既适合使用，又物美价谦严格的质量管理和质量的检验以及先进的检测设备和完善的检测手段适时地进入了具有一定生产规模和管理程序的瓦楞纸箱生产企业。
瓦楞纸板和瓦楞纸箱的质量检验，必须计量准确，标准统一，检测设备完好，检测方法标准；同时有严格的全面管理和必要的基础工作。
否则就保证不了检验的准确性、可靠性和公正性。
瓦楞纸板和瓦楞纸箱的质量检验，目前招待的标准分为三种。
一种是国家专门对为出口商品制作包装用的瓦楞纸板和瓦楞纸箱制定的质量标准，就是GB5033-85《出品产品包装用瓦楞纸箱》和GB5034-85《出口产品包装用瓦楞纸板》。
另一种是把为出口商品和内销商品以及低廉商品制作包装用的瓦楞纸板和瓦楞纸箱分为一类、二类和三类，标准中招待一类的为出口及贵重物品的运输包装，执行二类的为内销产吕的运输包装，招待三类的为短途和低廉商品的运输包装。
这种标准是GB6543-86《瓦楞纸箱》和GB6543-6548-1998《瓦楞纸板及其测定方法》。
再一种就是随着国家对外经贸体制的改革和要求，出口商品包装的检验和管理划给国家出入境检验检疫局（原国家进出口商品检验局）。
依照《商检法》和《商检法实施细则》，国家出入境检验检疫局又专门为出口商品包装制定了检验行业标准。
这就是SN/T0262-93《出口商品运输包装瓦楞纸箱检验规程》。
同时，为了配合瓦楞纸箱的外观质量检验，国家技术监督局又制定了GB190-90《危险货物包装标志》和GB191-90《包装储运图示标志》。
在国内目前对瓦楞纸板和瓦楞纸箱的质量检验中，国家每年一度的产品质量监督检验依照的是GB6543-86《瓦楞纸箱》和GB6544-6548-1998《瓦楞纸板及其测定方法》。
而生产包装的企业和使用包装的部门因仓储、运输等造成包装使用质量而进行的仲裁检验则按双方提出的条件对照国家相应的标准进行。
出口商品的包装则按照国家出入境检验检疫局制定的待业标准执行。
国家出入境检验检疫SN/T0262-93《出口商品运输包装瓦楞纸箱检验规程》，基本引用了国家标准中对瓦楞纸板和瓦楞纸箱的技术要求、检验项目、抽样与检验方法。
为了统一标准计量，衽有效数据处理，本节中将按SN/T0262-93《出口商品运输包装瓦楞纸箱的质量检验》。
