【物理】九年级物理全册全套精选测试卷测试卷(含答案解析)
【物理】九年级全册全套精选测试卷试卷(word版含答案)
【物理】九年级全册全套精选测试卷试卷（word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【物理】九年级全册全套精选测试卷(培优篇)(Word版 含解析)
【物理】九年级全册全套精选测试卷（培优篇）（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．归纳式探究—．研究电磁感应现象中的感应电流：磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场．如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计，在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表：次数R0/Ωr/m B0/T T0/s I/A1100.1 1.00.15π×l0-22200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2（1）I=_____k，其中k=________（填上数值和单位）（2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示．【答案】200B rR t25A sT mπ⋅Ω⋅⨯c【解析】【分析】【详解】（1）[1]由图像分析可得2EIR= (1)Et∆Φ=∆ (2)=?S B∆Φ∆ (3)120+2R R R R== (4)由1234联立得：2200022BB r rIt R t Rππ∆=⋅=⋅∆由于2π为定值，故200B rI kR t=[2]将第一组数据带入上式得：k=25A sT mπ⋅Ω⋅⨯（2）[3]若R0变，其他为定值，则22B rtπ均为定值，可看作'kIR=，此为反比例函数，故可用图线c表示．2．在真空中两个点电荷间存在相互作用力，探究其影响因素的实验数据如表：序号甲电荷的电荷量1/Cq乙电荷的电荷量2/Cq甲、乙两电荷之间的距离/mr甲乙两电荷之间的相互作用力/NF18110-⨯8210-⨯0．35210-⨯28110-⨯8110-⨯0．35110-⨯38310-⨯8210-⨯0．155410-⨯48310-⨯8210-⨯0．2513.510-⨯58210-⨯8110-⨯0．254.510-⨯68410-⨯8310-⨯0．3（1）分析表中数据可知，若要使两个点电荷之间的作用力增大，可以采用_____的方法。
【物理】九年级物理上册全册全套精选测试卷测试卷附答案

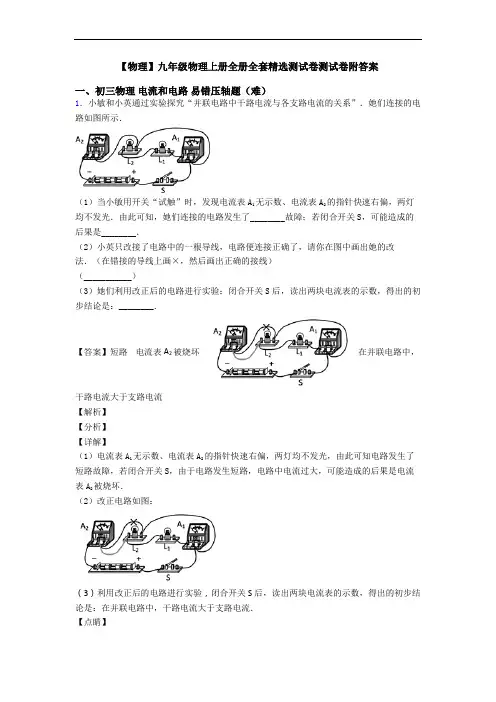

【物理】九年级物理上册全册全套精选测试卷测试卷附答案一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。
【苏科版物理】九年级上册物理 全册全套精选试卷测试卷(含答案解析)

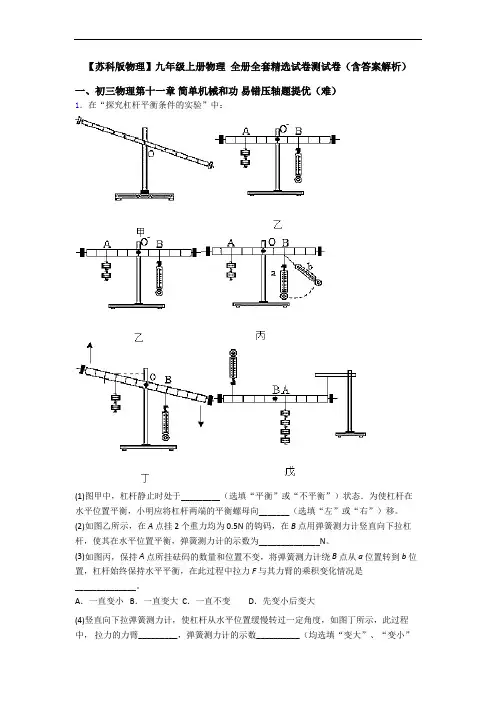

【苏科版物理】九年级上册物理全册全套精选试卷测试卷（含答案解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．在“探究杠杆平衡条件的实验”中：(1)图甲中，杠杆静止时处于_________（选填“平衡”或“不平衡”）状态．为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向_______（选填“左”或“右”）移。
(2)如图乙所示，在A 点挂 2 个重力均为 0.5N 的钩码，在B 点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______________N。
(3)如图丙，保持A 点所挂砝码的数量和位置不变，将弹簧测力计绕B 点从a 位置转到b 位置，杠杆始终保持水平平衡，在此过程中拉力F 与其力臂的乘积变化情况是______________。
A．一直变小 B．一直变大 C．一直不变 D．先变小后变大(4)竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丁所示，此过程中，拉力的力臂_________，弹簧测力计的示数__________（均选填“变大”、“变小”或“不变”）。
(5)若要使图丁状态下的弹簧测力计读数减小，可将弹簧测力计绕B 点 _____（选填“顺时针”或“逆时针”）方向转动一个小角度。
(6)小华用如图戊装置进行探究，发现总是无法得到教材上所列出的杠杆平衡条件，其原因是_____________________________________。
(7)小明用如图戊所示的实验装置研究“杠杆的机械效率”．实验时，将总重为G 的钩码挂在杠杆A 处，竖直向上匀速拉动弹簧测力计，钩码上升的高度为h，弹簧测力计的示数为F，其移动的距离为s，则杠杆的机械效率η=__________（用题中字母表示）。
若将钩码移动到B 点，仍将它匀速提升h 的高度，则此时弹簧测力计的示数F'________（选填“>”“=”或“<”）F，杠杆此时的机械效率η´___________η（选择“>”、“=”或“<”）。
【物理】九年级物理上册全册全套精选测试卷练习(Word版 含答案)

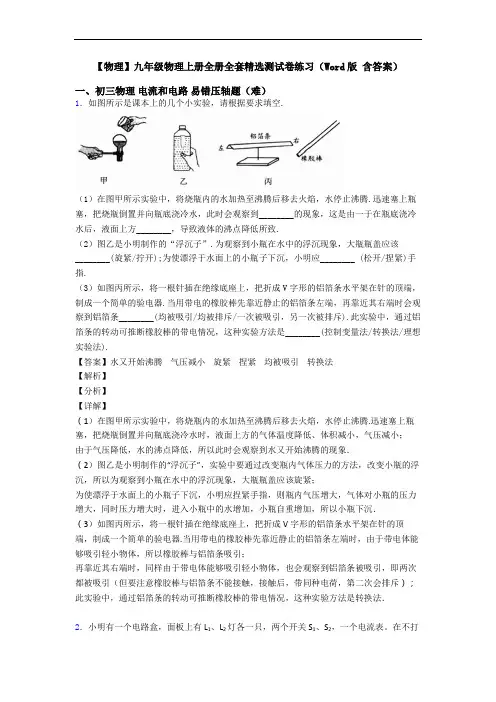

【物理】九年级物理上册全册全套精选测试卷练习（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
【物理】九年级物理全册全套精选测试卷试卷(word版含答案)
一、初三物理 电流和电路 易错压轴题（难）
1．进一步探究
电容器是电气设备中的重要元件，是储存电荷的装置。通常简称其容纳电荷的本领为电
容，用字母 C 表示，单位为法拉，用字母 F 表示。两个相距很近又彼此绝缘的平行金属板
形成一个最简单的电容器，在电路中用
表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。充电过
程中，经过开关的电流方向是______（选填“从 A 到 B”或“从 B 到 A”）。改变电源电
压，电容器所带电荷量 Q 也发生改变，实验数据如下表。。
电压 U/V 电荷量 Q/C 电容 C/F
2 4×10-3 2×10-3
8 6×10-3 0.75×10-3
2 2×10-3 1×10-3
5×10-3 2×10-3
(2)分析数据可知，电容 C 与电容器两端电压 U 及电荷量 Q 的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为 C S d
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且 _______，灯泡发光越亮．
【答案】0—0.6A
灯泡短路 0.24 W 2.5 0.24 0.6 实际功
率 实际功率越大 【解析】 试题分析：测灯泡的功率的测量原理是 P=UI，即测出灯泡两端的电压和流过小灯泡的电 流，算出灯泡的功率．根据题意，灯泡的额定电压为 2.5V，所以电压表的量程选 0-3V，灯 的电阻约为 10Ω，根据欧姆定律可以算出灯正常发光时的电流约为 0.25A，小于 0.6A，所 以电流表应选 0-0.6A 的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是 短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格 中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为 2.5V，电 流表读数是 0.24A，算出灯的额定功率为 0.6W．根据表格中灯的实际功率与灯的亮暗可以 得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高． 考点：测小灯泡的功率
【苏科版物理】九年级上册物理 全册全套精选试卷测试卷(含答案解析)
【苏科版物理】九年级上册物理全册全套精选试卷测试卷（含答案解析）一、初三物理第十一章简单机械和功易错压轴题提优（难）1．小华探究杠杆平衡条件时，使用的每个钩码的质量均为100g，杠杆上相邻刻线间的距离相等。
请按要求完成下列问题：(1)将杠杆安装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向______调（选填“左”或“右”），使杠杆在水平位置平衡。
(2)将杠杆调节水平平衡后，在杠杆上的B点悬挂了3个钩码，如图所示。
为使杠杆保持水平平衡状态，应该在A点悬挂 ________个钩码。
(3)若撤掉杠杆A点的钩码，为使杠杆在水平位置平衡，应该用弹簧测力计在杠杆______（选填“A”或“C”）处竖直向上拉，当杠杆水平平衡时，弹簧测力计的示数为_______N。
（g取10N/kg）【答案】左 2 C 1.5【解析】【分析】【详解】(1)[1]杠杆右端下沉，左端上翘，哪边高，平衡螺母像哪边调，所以应调节杠杆右侧的平衡螺母向左。
(2)[2]一个钩码重力0.1kg10N/kg1NG mg==⨯=假设杠杆一小格为L，A点挂n个钩码，根据杠杆平衡条件有1N331N2n L L⨯⨯=⨯⨯解得n=2，所以应该在A点悬挂2个钩码。
(3)[3][4]撤掉杠杆A点的钩码，为使杠杆能够在水平位置重新平衡，应该用弹簧测力计在杠杆A处竖直向下拉或者在杠杆C处竖直向上拉；根据杠杆平衡条件有B BC CF L F L=则弹簧测力计的示数31N31.5N4B BCCF L LFL L⨯⨯===2．对于杠杆的原理，我国古代也很注意研究，在古书《墨经》中就对杆秤作了科学的说明。
某物理小组探究如图所示的一杆秤，通过观察和测量知道：杆秤上标有刻度，提纽在B点，秤钩在A点，O点为刻度的起点（为零刻度点，在B点左侧）。
用刻度尺量出OA =l 1，OB =l 2。
(1)秤钩不挂重物时，秤砣挂在O 点时杆秤平衡，则重心C 应在B 点的__________侧（选填“左”、“右”或“不确定”）。
【苏科版物理】九年级物理 全册全套精选测试卷测试卷(含答案解析)
【苏科版物理】九年级物理 全册全套精选测试卷测试卷（含答案解析）一、初三物理第十一章 简单机械和功 易错压轴题提优（难）1．图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔（图乙是浮子的放大示意图），壁的厚度忽略不计，浮子通过圆孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB 可绕O 点旋转，A 端与直杆底端相连，B 端装有塞子当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空⽓开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB 杆处于水平位置时，塞子压住进水孔，进水孔停止进水。
(1)为测出浮子上底面的面积，现有刻度尺、量筒和水，请完成实验：①将浮子倒置后，用刻度尺测出浮子内的深度h ；②将浮子装满水，用_______________________；③浮子上底面的面积表达式：S 上=_________（用所测量物理量的符号表示）。
(2)若浮子上升的过程中内部被封闭的空气不泄露，用上述方法测得的浮子上底面的面积为10cm 2，外界大气压为1.0×105Pa ，浮子、直杆、细杆AB 、塞子的重力及所受浮力均不计，忽略所有摩擦，当进水孔停⽓进水时，浮子内的⽓体压强为外界大气压强的1.2倍，OA =6cm ，OB =4cm ，塞子受到水的压力为___________N 。
(3)科学研究表明，⽓定质量的⽓体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过⽓定⽓度，会使水溢出，若通过移动调节螺母的方法保证⽓桶正常使用，应如何移动调节螺母：__________。
【答案】量筒测出浮子里面水的体积VV h30 适当向下移动 【解析】【分析】【详解】(1)[1]将浮子装满水，利用量筒测出浮子里面水的体积V 。
[2]根据体积计算公式，可知浮子上底面的面积表达式为 V S h=上(2)[3]已知浮子内的气体压强为01.2p p =则浮子内外气体压强差为000.2p p p p ∆=-=浮子上底面所受内外气体压力差方向向上，为00.2F pS p S ∆=∆=浮子对直杆A 端向上的作用力为A F F =∆以细杆为研究对象，处于水平位置时，根据杠杆平衡条件可知A B F OA F OB ⋅=⋅则塞子受到水的压力为54200.06m 0.20.210Pa 1010m 30N 0.04mB A OA OA F F p S OB OB -=⋅=⋅=⨯⨯⨯⨯= (3)[4]当进水孔的水压过大时，应适当向下移动螺母，减小浮子内部气体的体积，使浮子内部的压强变大，则A 端受到的向上的拉力就变大，根据杠杆平衡条件可知塞子对水的压力就变大，则塞子就不容易冲开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【物理】九年级物理全册全套精选测试卷测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R 的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
2．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s 时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.3．为了验证并联电路电流关系，小明设计了如图甲电路进行实验。
（1）小明要测量干路电流，他将电流表串联在甲图中的_____（选填“A”、“B”或“C“）处，接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是_____。
（2）改正错误后小明依次测出A 、B 、C 三点处的电流为I A 、I B 、I C ．接着又将开关S 与C 处电流表互换位置，测出电流I D ，则与I D 相等的是_____【答案】C 电流表正负接线柱接反了 I C【解析】【详解】（1）电流表与待测电路串联，小明要测量干路电流，则他应将电流表串联在甲图中的C 处；接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象（即电流表指针反向偏转），原因是：电流表正负接线柱接反了。
（2）并联电路中干路电流等于各支路电流之和，即I C＝I A+I B，小明依次测出A、B、C三点处的电流为I A、I B、I C；接着又将开关S与C处电流表互换位置，测出电流I D，此时电流表仍然测干路电流，所以与I D相等的是I C。
4．如图所示的各种实验装置，请按照要求回答：（1）如图甲的电子天平可以用来测量物体的______，以下实验中需要电子天平的是_____（选填字母）；（a）测定铜块的密度；（b）验证阿基米德原理；（c）探究物质质量与体积的关系（2）在电学实验中，连接电路时电键应处于____状态，电流表应_____在被测电路中（选填“串联”或“并联”），电流应从电流表的_____接线柱流入．如图乙所示，电流表的示数为______安．（3）如图丙所示的装置，叫做______．【答案】质量【答题空2】（a）（c）断开串联【答题空5】+ 0.3 U 形管压强计【解析】【分析】（1）天平测量物体的质量；分析哪个实验用到天平；（2）根据电流表的使用解答本题，从图乙中得到电流表的分度值，由指针的位置得到电流表的示数；（3）液体内部压强的存在可以用U形管压强计来证明它的存在，也可以用来比较液体内部压强的大小．【详解】（1）电子天平可以用来测量物体的质量；（a）测定铜块的密度，需要用天平测量铜块的质量，量筒测量铜块的体积；（b）验证阿基米德原理，用弹簧测力计测量物体的重力和浸入液体中受到的拉力；（c）探究物质质量与体积的关系，需要用天平测量物体的质量；需要电子天平的是（a）和（c）；（2）为了保护电路，连接电路时电键应处于断开状态，电流表应串联在被测电路中，电流应从电流表的正接线柱流入，负接线柱流出；从图乙中得到电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.3A；（3）图丙中的实验装置为“U形管压强计”，利用它可以证明液体内部存在压强和比较液体内部压强的大小．5．在“连接串联电路”实验中，实验电路如图所示（1）在连接电路时，开关应该处于_____状态（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_____ （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象这样操作的目的是探究_____【答案】断开 L2与灯座接触不良串联电路中开关的作用【解析】【分析】【详解】（1）为了保护电路，在连接电路时，开关应该处于断开状态；（2）因为闭合开关S，L1、L2两只灯泡都不亮，说明电路可能为断路或短路；当用手按一下灯泡L1，L1、L2仍然都不亮时，说明故障可能没有在L1处；当按一下灯泡L2，两灯都亮，则说明故障在L2处；当松开手两灯又不亮时，说明故障是：L2与灯座接触不良造成断路；（3）根据题意知道，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象，说明各用电器不能独立工作、相互影响，开关控制所有用电器，开关的位置变化时，控制作用不变．所以，这样操作的目的是：探究串联电路中开关的作用．6．如图所示，是探究串联电路电流特点的实物电路：（1）依次断开图中A、B、C各点，将________表与灯泡L1、L2________联接入电路，读取电流表的示数；（2）更换小灯泡，再次测量A、B、C各点的________；拆、接电路时，开关S应处于________状态；（3）实验多次测量数据的目的是________；收集到的表中数据表明，串联电路的电流特点是________。
实验次数A点电流I A B点电流I B C点电流I C10.3A0.3A0.3A20.2A0.2A0.2A【答案】电流串电流断开获取大量数据，总结普遍规律串联电路中，电流的大小处处相等【解析】【详解】(1)[1][2]依次断开图中A、B、C各点，将电流表与灯泡L1、L2串联接入电路，读取电流表的示数。
(2)[3][4]更换小灯泡，再次测量A、B、C各点的电流；拆、接电路时，为保护电路，开关S 应处于断开状态。
(3)[5]实验多次测量数据的目的是得出普遍性的结论。
[6]横向比较表中数据得出的结论是：串联电路的电流特点是各处的电流都相等。
