地源热泵系统操作规程

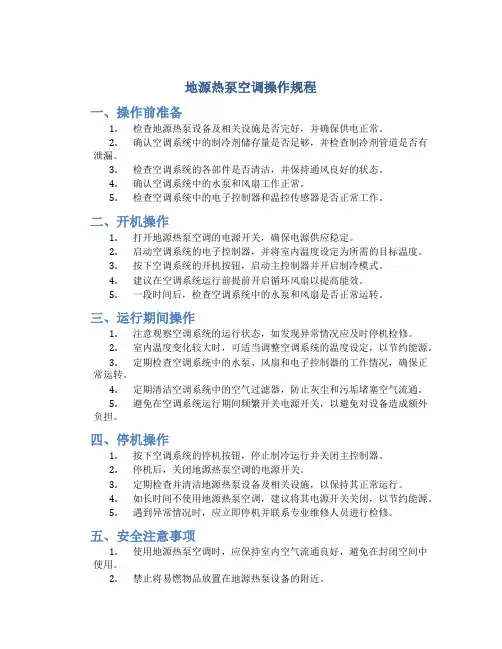

地源热泵空调操作规程
地源热泵空调操作规程一、操作前准备1.检查地源热泵设备及相关设施是否完好，并确保供电正常。
2.确认空调系统中的制冷剂储存量是否足够，并检查制冷剂管道是否有泄漏。
3.检查空调系统的各部件是否清洁，并保持通风良好的状态。
4.确认空调系统中的水泵和风扇工作正常。
5.检查空调系统中的电子控制器和温控传感器是否正常工作。
二、开机操作1.打开地源热泵空调的电源开关，确保电源供应稳定。
2.启动空调系统的电子控制器，并将室内温度设定为所需的目标温度。
3.按下空调系统的开机按钮，启动主控制器并开启制冷模式。
4.建议在空调系统运行前提前开启循环风扇以提高能效。
5.一段时间后，检查空调系统中的水泵和风扇是否正常运转。
三、运行期间操作1.注意观察空调系统的运行状态，如发现异常情况应及时停机检修。
2.室内温度变化较大时，可适当调整空调系统的温度设定，以节约能源。
3.定期检查空调系统中的水泵、风扇和电子控制器的工作情况，确保正常运转。
4.定期清洁空调系统中的空气过滤器，防止灰尘和污垢堵塞空气流通。
5.避免在空调系统运行期间频繁开关电源开关，以避免对设备造成额外负担。
四、停机操作1.按下空调系统的停机按钮，停止制冷运行并关闭主控制器。
2.停机后，关闭地源热泵空调的电源开关。
3.定期检查并清洁地源热泵设备及相关设施，以保持其正常运行。
4.如长时间不使用地源热泵空调，建议将其电源开关关闭，以节约能源。
5.遇到异常情况时，应立即停机并联系专业维修人员进行检修。
五、安全注意事项1.使用地源热泵空调时，应保持室内空气流通良好，避免在封闭空间中使用。
2.禁止将易燃物品放置在地源热泵设备的附近。
3.定期检查地源热泵设备和空调系统的接地是否良好，以确保安全。
4.使用地源热泵空调时，应遵循相关国家和地方的安全法规。
以上就是地源热泵空调操作规程的文档内容，希望能对您有所帮助。
在使用地源热泵空调时，请务必遵循操作规程，以确保设备的正常运行和使用的安全。
地源热泵系统操作手册范本
新龙生态林工程项目指挥部（办公楼）地源热泵空调系统操作手册一、工程概况工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：市新北区长江北路建设单位：龙城生态建设施工单位：凯源机电设备安装工程二、设备描述1、本工程系统为地源热泵系统，主机品牌为美意，配置热泵机组4台；室风机盘管品牌为盾安，室配置风机盘管57台；中厅配置风管式机组2台，配置室新风机4台。
地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。
地源侧与空调侧各配置定压稳压装置一套。
2、美意主机液晶控制面板使用说明：○2模式○3热水○4温度加键/风速○5确认○6温度减键/睡眠○7设置○8清除○9节能○10室温3、室风机盘管液晶控制面板使用说明：○1开/关机按键○2模式按键，冷/热转换○3风量调节键○4/○5温度设置键○6红外接收窗○7/○8冷/热符号○9通风符号○10自动风速符号○11手动风速符号○12室温符号○14/○15温度显示4、新风机组液晶控制面板使用说明○1开关键○2模式键○3风速键○4/○6上下键○5空格三、开机步骤1、开启地源侧水泵和空调侧水泵2、按主机液晶控制面板开关，依次开1#、2#机3、开启室液晶控制面板开关（设置温度及风量）四、关机步骤1、关闭室液晶控制面板开关2、关闭主机液晶控制面板开关3、关闭地源侧水泵和空调侧水泵五、中厅风管机组操作步骤中厅部分空调机组控制箱1、按开机键，运行灯亮，机组启动运转2、按停机键，停止灯亮，机组停止运转六、常见故障代码汇总表七：机房布局系统压力表地源侧、空调侧循环水泵美意热泵机组定压稳压装置地源侧水泵降压启动控制箱空调侧水泵降压启动控制箱电源控制箱（水泵、稳压装置）八、其它注意事项1、空调侧回水设置温度≥12℃。
2、注意机房水压表水压变化，空调侧出水压力≤0.6MPa；空调侧回水压力≥0.3MPa；地源侧出水压力≤0.6MPa；地源侧回水压力≥0.3MPa。
地源热泵系统操作规程
机房设备操作规程·在进行机房设备操作前，请仔细阅读本操作规程本工程采用地源热泵机组作为冷源，夏季地源热泵机组提供7-12℃冷水。
冬季地源热泵机组提供40-45℃热水，冷热水共用两台循环水泵（一备一用），地源侧采用两台循环水泵（一备一用）。
夏季开启地源热泵机组（冷热水循环泵、地源侧水泵运行制冷循环；冬季开启地源热泵机组、冷热水循环泵、地源侧水泵运行制热循环。
一夏季制冷循环操作规程：确认制热循环管道阀门均已关闭，打开制冷循环管道阀门。
1、开、停机顺序①地源热泵机组要保证空调主机启动后能正常运行，必须保证：冷凝器中的水应循环流动，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。
注意：1.观察冷凝器进出口压力差，大于0.4mpa时，要清洗过滤器。
蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，使地源热泵机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。
注意：1.观察蒸发器进出口压力差，大于0.4mpa时，要清洗过滤器。
因此，地源热泵机组的开机顺序为：（必须严格遵守）地源侧水泵开三分钟后冷热水泵开再三分钟后地源热泵机组开地源热泵机组的停机顺序为：（必须严格遵守）地源热泵机组停三分钟后冷热水泵停三分钟后地源侧水泵停注意：①停机时，地源热泵机组应在下班前至少半小时关停，冷热水泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。
②运行制冷循环前，应确认制热循环管道阀门已全部关闭。
2、地源热泵机组的操作①开机前的准备工作1）确认机组和控制器的电源已接通且已持续8小时以上。
2）确认地源侧水泵、冷热水泵均已开启。
3）确认末端风机盘管机组均已通电开启。
②启动1）按下机组键盘上的ON/OFF（开/关）。
2）机组将作一次自检，几秒钟后，压缩机启动。
3）一旦机组启动，所有的操作均为自动的。
机组根据冷负荷（冷冻水供回水温度）的变化，能量自动调节，自动启停。
地源热泵系统操作规程

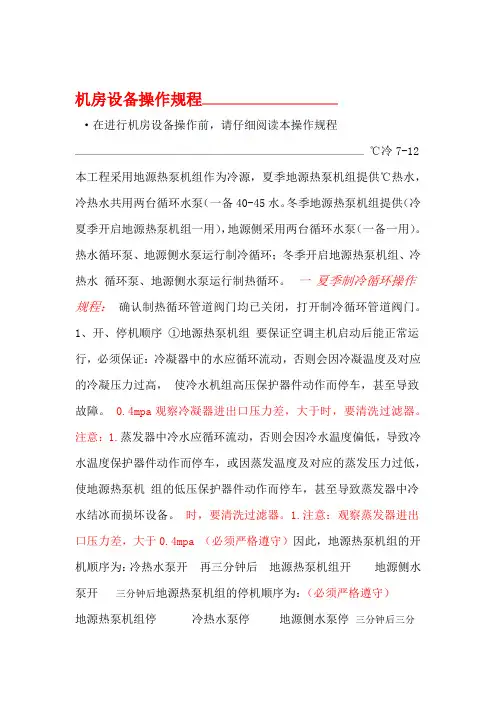

机房设备操作规程·在进行机房设备操作前，请仔细阅读本操作规程℃冷7-12本工程采用地源热泵机组作为冷源，夏季地源热泵机组提供℃热水，冷热水共用两台循环水泵（一备40-45水。
冬季地源热泵机组提供（冷夏季开启地源热泵机组一用），地源侧采用两台循环水泵（一备一用）。
热水循环泵、地源侧水泵运行制冷循环；冬季开启地源热泵机组、冷热水循环泵、地源侧水泵运行制热循环。
一夏季制冷循环操作规程：确认制热循环管道阀门均已关闭，打开制冷循环管道阀门。
1、开、停机顺序①地源热泵机组要保证空调主机启动后能正常运行，必须保证：冷凝器中的水应循环流动，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。
0.4mpa观察冷凝器进出口压力差，大于时，要清洗过滤器。
注意：1.蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，使地源热泵机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。
时，要清洗过滤器。
1.注意：观察蒸发器进出口压力差，大于0.4mpa（必须严格遵守）因此，地源热泵机组的开机顺序为：冷热水泵开再三分钟后地源热泵机组开地源侧水泵开三分钟后地源热泵机组的停机顺序为：（必须严格遵守）地源热泵机组停冷热水泵停地源侧水泵停三分钟后三分钟后注意：①停机时，地源热泵机组应在下班前至少半小时关停，冷热水泵下班后再关停，有利于节省能源，同时避免故障停机，保护机组。
②运行制冷循环前，应确认制热循环管道阀门已全部关闭。
、地源热泵机组的操作2．①开机前的准备工作1）确认机组和控制器的电源已接通且已持续8小时以上。
2）确认地源侧水泵、冷热水泵均已开启。
3）确认末端风机盘管机组均已通电开启。
②启动1）按下机组键盘上的ON/OFF（开/关）。
2）机组将作一次自检，几秒钟后，压缩机启动。
3）一旦机组启动，所有的操作均为自动的。
地源热泵系统操作手册
新龙生态林工程项目指挥部（办公楼）地源热泵空调系统操作手册工程概况工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：常州市新北区长江北路建设单位：常州龙城生态建设有限公司施工单位：江苏凯源机电设备安装工程有限公司设备描述1、本工程系统为地源热泵系统，主机品牌为上海美意，配置热泵机组4台；室内风机盘管品牌为浙江盾安，室内配置风机盘管57台；中厅配置风管式机组2台，配置室内新风机4台。
地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。
地源侧与空调侧各配置定压稳压装置一套。
2、美意主机液晶控制面板使用说明：○1开关○2模式○3热水○4温度加键/风速○5确认○6温度减键/睡眠○7设置○8清除○9节能○10室温3、室内风机盘管液晶控制面板使用说明：○1开/关机按键○2模式按键，冷/热转换○3风量调节键○4/○5温度设置键○6红外接收窗○7/○8冷/热符号○9通风符号○10自动风速符号○11手动风速符号○12室温符号○14/○15温度显示4、新风机组液晶控制面板使用说明○1开关键○2模式键○3风速键○4/○6上下键○5空格开机步骤开启地源侧水泵和空调侧水泵按主机液晶控制面板开关，依次开1#、2#机开启室内液晶控制面板开关（设置温度及风量）关机步骤关闭室内液晶控制面板开关关闭主机液晶控制面板开关关闭地源侧水泵和空调侧水泵五、中厅风管机组操作步骤中厅部分空调机组控制箱1、按开机键，运行灯亮，机组启动运转2、按停机键，停止灯亮，机组停止运转六、常见故障代码汇总表七：机房布局系统压力表地源侧、空调侧循环水泵美意热泵机组定压稳压装置地源侧水泵降压启动控制箱空调侧水泵降压启动控制箱电源控制箱（水泵、稳压装置）八、其它注意事项空调侧回水设置温度≥12℃。
注意机房水压表水压变化，空调侧出水压力≤；空调侧回水压力≥；地源侧出水压力≤；地源侧回水压力≥。
定期检查电源线接线装头是否老化、松动。
百佳宜地源热泵使用说明
百佳宜地源热泵使用说明
百佳宜地源热泵是一种高效节能的供暖设备，使用时需要注意以下几点：
1. 安装位置：地源热泵需要安装在通风、干燥和明亮的室外位置，离建筑物和周围物体保持一定距离。
安装时应避免靠近噪声敏感区域或住宅区，对邻居造成干扰。
2. 操作方法：地源热泵需要接通电源，按下开机键或调节控制器进行温度调整。
使用时应注意室内温度的合适程度，避免过度制热或制冷。
3. 维护：地源热泵需要定期检查，保持设备清洁，并按照说明书进行保养。
在使用过程中遇到故障，需要及时联系专业售后服务人员进行维修。
4. 安全使用：使用地源热泵时需注意安全，避免接触设备身体，以防触电等危险。
使用时应遵守相关法律法规，禁止私自改装设备或涉及危险操作。
地源热泵机房操作规程
一、设备安全运行操作时应注意事项
1.设备运行时开关机步骤应严格执行，切勿顺序颠倒。
2.机房内电源配置负荷应满足要求；制冷机房电源电压380V，末端风机盘管电压220V，电压波动范围为±10%。
3.水泵运行时切勿空载运行（无水运行）。
4.冬季要注意机房内保暖工作（门、窗应关严）。
5.冬季夜间下班，设备仍需运行，防止将水管和水泵冻裂。
6.过渡季节（春、秋季）设备长期停用时，应每周“点动”一下水泵，防止水泵“固死”（不转动）。
7.要定期做好设备的维护及维修工作。
8.制冷机房设备的操作应指定专人负责，防止出现误操作。
9.注意夏季和冬季时的冷冻泵、冷却泵的水流量调节（用调节水泵进口阀门的开启度）
二、本操作规程最终解释权归技术部，自发文之日起执行。
地源热泵空调机组运行程序
空调机组运行程序第一步：给机组、水泵控制柜供电操作如下：第一、打开电源控制柜，里面3个空气开关要在合闸位置上。
第二、打开水泵控制柜，里面所有空气开关都要在合闸位置上，控制面板上所有按钮是否在正确位置上。
1）、运行模式在（运行）档位上。
2）、循环泵档位在（合）档位上，循环泵开关一个在开启位置上，另一个在关闭位置上。
3）、深井泵开关1、2号在开启位置上，备用在关闭位置上。
4）、补水泵档位在（自动）位置上，按钮不用动。
第三、消防控制柜有电源显示，运行模式要在自动档位上。
第四、检查机组控制柜里面两个空气开关在合闸位置，控制面板上，压缩机A、B的开关在合的位置上，电源开关合上。
第五、检查管路上的换向阀在正确的（开或者闭）位置上。
（详见第三步）第二步：观察循环系统压力为0.2公斤。
（见压力表读数）如果不到0.2公斤压力时，要给循环系统补水。
操作如下：第一、当系统压力不足0.2公斤，把水泵控制柜上补水泵档位调到手动补水，然后按下补水泵绿色按键，补水开始。
第二、当系统补水压力到达0.2公斤时，按下红色按钮，补水泵停止补水，然后把水泵控制柜上补水泵档位调到自动挡上。
手动补水结束。
注意事项：在给循环系统补水的过程中，操作人员不能离开，并且要随时观察补水箱的水位情况，当补水箱没水时要停止补水，待补水箱水满后再继续补水。
第三步：制冷、制热模式转换（确认当前模式状态）操作如下：第一、按动（参数选择键）调出辅热温度后，按下（报警记录键），再按着（运行/设定键）三秒，屏幕变化后即进入设定状态。
第二、按上、下翻页键，调到工作模式后，按一下（参数选择键）把工作模式框起来后，按﹤或﹥键，改变方向确定需要的模式。
第三、确定模式后，屏幕右上角有一个“W”的字样，闪动5秒后，修改完成确认，再按（运行/设定键）三秒，屏幕变化后，即进入了运行状态，模式修改完成。
第四、在管路上有8个换向阀（四开、四闭），制冷时把四个“夏开冬闭”的阀门打开，四个“冬开夏闭”的阀门关闭，制热时相反即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
启动时的检查
（1）除检修外，不应将压缩机设置于手动开启状态运行 机组； （2）、将机组开关置于开机位置；压缩机启动2分钟内，. 油位应在油视镜1/3以上，振动和噪声无异常。 （3）满载时冷冻水进出温度差最佳状态在4~4.5℃，冷却 水进出水温差在4~4.5℃。
1/11/2013
定时巡检和数据记录
1/11/2013
ห้องสมุดไป่ตู้
谢谢观赏
WPS Office
Make Presentation much more fun
@WPS官方微博 @kingsoftwps
每小时巡视检查机组运行情况，记录机组运行数据，包括： 机组高压、低压、机组工作状态、排气温度、冷冻水进出 水温度、冷却水进出水温度、冷却水泵进出口压力、冷冻 水泵进出口压力、流量、环境温度等。 当机组保护性停机时，应及时查阅报警记录，并记录内容。 对于机组报警的复位应谨慎处理，不得随意复位报警。
1/11/2013
启动前准备工作
电源检查，必须符合电源控制操作要求。 检查冷冻水系统各阀门开启正常位置，启动冷冻水泵，检 查水系统压力正常（表针不应剧烈抖动）。 检查地源侧水系统各阀门开启正常，启动地源侧水泵，检 查水系统压力正常（表指针不应剧烈抖动），夏季进水不 应低于25度，冬季进水不应低于5度。在夏季热失衡时， 应根据记录数据及时调整，以确保机组正常运行。 机组制冷系统检查，压缩机油电加热器应预热8小时以上 并油高于环境温度15~25℃；机组制冷系统阀门的开启情 况检查；机组制冷系统温度对应压力及高低压平衡检查； 机组整体外观无漏点、无障碍物、无松动等检查；机组监 控计算机无报警，冷冻水温度设定检查，设定温度点一般 制冷不应低于7℃、制热不应高于43℃；
停机
将机组开关置于停机位置后，机组自动根据程序停机。 在机组停止后方可停止地源侧水泵。 停机后不应断开机组主电源，以维持压缩机油加热器的工 作。 季节转换需长期停机时，放掉水管及机组管热器内的水以 防止冰冻。 1/11/2013
地源热泵系统运行的技术要求
对热泵机组的制冷剂泄漏定期检查，有报警装置的应定期检测和维护， 与末端系统联锁的应保证联动正常，保证系统安全、正常工作。 地源热泵系统设备的电气控制及操作系统应安全可靠，电源符合设备 要求，接线牢固，接地措施符合标准，无过载运转现象。 地源热泵机组的水流开关应定期检查，确保工作正常。 地源热泵机组、水泵和风机等设备的基础应稳固，传动装置运转正常， 轴承冷却润滑良好，无过热现象，轴封密封良好，无异常声音或振动 现象。 地源热泵机组，要定期检查机组的安全阀、压力表、温度计、等装置 以及高低压保护装置、电动机过载及缺相运行保护、冷凝器断水保护、 低温防冻保护、排气温度保护、油压保护等安全装置必须齐全，定期 校验，确保正常工作。热泵机组的冷冻油应油标醒目，油位正常，油 质符合要求。 地源热泵机组的运行不得有超温、超压现象。定期检查、 记录热泵机组冷凝器和蒸发器的水流阻力，若发现其数值超过机组额 定阻力值，应及时采取清洗措施。
地源热泵系统操作规程
主办单位：沧州临港新馨源地源热泵有限公司
讲解：周致新
电源控制操作要求
1、主电源的电压应符合 380/220±10%，3ph 50hz的要求， 三相电压的不平衡度≤ 1%。 2、电源的机序要符合要求，避免压缩机出现反转现象。 3、系统首次开机时，请预先通电24小时以上，以使压缩 机内的润滑油得到充分的加热。 4、只有所有压缩机全部关闭后才可以关闭电源，以免造 成机组的长期不可自动恢复的损害，影响系统下次运行。 5、机组在长期不使用时请保持控制电源带电，以使设备 内冬季的水系统自动防冻。 6、机组在长期不使用时可以将润滑油加热器的断路器和 压缩机保护器的熔断器断开，以防出现误操作，最大程度 保证安全。
