4 八年级物理第四章光现象之光的反射与平面镜成像作图专题练习
光的反射与平面镜成像作图题
1 ．室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图4 所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）
2,在图9中标出反射角的度数。
3．如图7所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线．
4. 如图8所示，AO是入射光线，O为入射点，在图中画出AO的反射光线OB，并标出反射角（在反射角内标上）。
5.请作出图28中光线在楔形物之间的反射路径（仅作两次）根据你的作图，吸音室墙壁做成这种形状的目的是。
6．在图5中，画出反射光线佃的入射光线AO，并标出入射角及其大小。
7．在图15中画出入射光线AO经平面镜反射后的光线。
8．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.
9．小明同学想将一束与水平面成300角的太阳光竖直射入深井内，如图3所示，请你在答卷第25题图中画出反射光线并标出反射角度数。
10、小明要用平面镜将一束太阳光反射到竖井中（如图9所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.
11．(2003年湘潭市)潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在下图9中画出入射光线人经潜望镜进人人眼的光路图。
12.（上海市）在图6中，根据给出的入射光线AO和反射光线OB，画出相应的法线和平面镜。
13、如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。
请你作出这条入射光线并完成光路图。
14、如图甲所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。
请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．
15、在图8中，作出物体AB在平面镜MN中所成的虚像。
八年级物理初二上册光的反射和平面镜成像作图专题练习
八年级物理初二上册光的反射和平面镜成像作图专题练习1.画出图1中物体AB在白纸板上影子A´B´的位置图1 白纸板图2 半透明纸2.在图2中画出蜡烛AB经小孔在半透明纸上所成的像A´B´3.根据反射定律完成下列光路图①标出入射角②标出反射角③标出反射角图3 图4 图54.在图6和图7中确定光源S和像S´的位置并完成光路图。
图6 图图95.在图8中画出平面镜的位置6.如图9所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。
7．光线与镜面成30°角射在平面镜上(如图1)，试画出反射光线，并标出入射角和反射角的度数．8、有一光源放在平面镜前，经平面镜得到两条反射光线，如图3所示，根据平面镜成像特点，确定光源S的位置并完成光路图。
9．如图4所示，作出点光源S发出的光，经平面镜反射后，经过A点的光路10．如图5（右图）所示，平面镜M前有一个发光点S（图中未标出），S1是它在镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试作出平面镜的新位置．11.在图10中画出物体ABC在平面镜中所成的像A´B´C´12.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面镜与水平面的夹角。
图10 图11OABOCAB30º··S´·S·E·SBABA30º45°BO13.在图6中，根据题中给出的条件，画出反射光线、入射光线或镜面的位置．14．在图7的方框中放置一平面镜，光线通过平面镜后的方向变化如图7所示，试画出平面镜并完成光路图．15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图9中画出入射光线经潜望镜进人人眼的光路图。
新人教版八年级物理上册《第四章 光现象》作图专项练习(4)
《光现象》作图训练题1.（1）“井底之蛙”常用来形容“目光短浅”。
如图所示，画出井底之蛙的视野的大致．．范围。
（2）如图所示，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的范围）2.（1）画出如图所示的小孔成像的光行进的径迹．．。
（2）如图所示，小孔前有一物体AB，请画出AB在光屏MN上所成的像A´B´的光路图。
3. 完成下列反射光路图。
4.（1）画出图中平面镜的位置。
（标明镜面与水平方向夹角的度数）（2）要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。
（标明镜面与水平方向夹角的度数）（3）小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
5. 完成下列反射光路图。
6.（1）如图所示，两块平面镜平行相对放置，完成光路图。
（2）如图所示，两块平面镜垂直放置，完成光路图。
7.（1）如图所示，两块平面镜成45º夹角放置，完成光路图。
（2）自行车尾灯的结构如图所示。
夜晚，当汽车头灯的光照射到汽车前方自行车的尾灯时可以对司机30º45º45º起到明显的警示作用。
试完成图中一条光线．．．．的光路图。
8.（1）请在图中虚线方框内画出适当个数．．．．的平面镜，并将光路补充完整。
（2）利用潜望镜可以在水下观察到水面上的物体，在图中的直角管中的两个平面镜构成一个简易潜望镜。
一束光水平射入潜望镜进口，画出它经过潜望镜的光路。
人教版八年级上册第四章光路作图专题

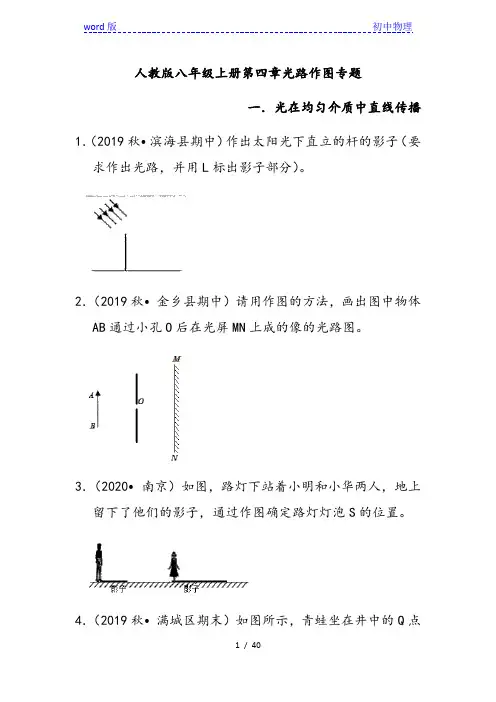

人教版八年级上册第四章光路作图专题一．光在均匀介质中直线传播1．（2019秋•滨海县期中）作出太阳光下直立的杆的影子（要求作出光路，并用L标出影子部分）。
2．（2019秋•金乡县期中）请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
3．（2020•南京）如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
4．（2019秋•满城区期末）如图所示，青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围。
5．（2019秋•高新区期中）在图中作出蜡烛AB通过小孔在半透明纸上的像A'B'。
6．（2019秋•相城区期中）请作出光源AB经过小孔O在光屏PQ上成的像。
二．光的反射作图7．（2020春•杭州期中）小明将手电筒的光线沿与水平玻璃板成30度角的方向射出，如图。
请作出经玻璃板反射后照射到竖直墙面的光点位置P．若玻璃板入射点O距墙角A点米，则反射角为度，墙面上的光点P距玻璃板高度AP长为米。
8．（2020秋•江宁区期中）如图所示，画出光射到平面镜上的反射光线，并标明反射角的大小。
9．（2020•沙坪坝区校级三模）如图所示，光线与平面镜成30°角射在平面镜上，请画出它的反射光线。
10．（2020秋•南京期中）利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。
11．（2020•南宁）请在图中作出入射光线AO并标出入射角。
12．（2020•成都模拟）如图，两平面镜相互垂直。
请根据光的反射定律：①画出经过平面镜后的两条反射光线，②标出第二次反射后反射角的大小。
13．（2020•建水县二模）在如图中作出反射光线OB的入射光线AO并标出入射角。
14．（2020•常州）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S．（保留作图痕迹）15．（2020•镇江）请根据平面镜成像特点，作出图中点光源S发出的一条入射光线的反射光线。
光现象-光的反射、平面镜成像、光的折射作图专题附答案
第1题图第2题图第3题图第4题图第5题图第6题图第7题图第8题图第9题图第10题图第11题图第12题图光学作图专题姓名: 班级：学号：成绩：一、作图题1.如图，请根据光的反射规律画出入射光线，并且请标出入射角大小。
2.如图所示，入射光线AO射向平面镜，画出反射光线OB并标出反射角的大小。
(保留作图痕迹)3.根据图中所示的光线传播情况，在适当位置上放一平面镜。
4.如图所示入射光线与水平面成30°角，要使反射光线竖直照射到矿井中，在图中画出平面镜的位置并标出反射角度数。
5.如图所示，光线经潜望镜内的平面镜反射后进入眼睛，请把光路图补充完整。
6.自行车尾灯的反光原理如图所示。
请完成反射光路，并标出反射角度数。
7.如图，AB、CD是由光源S发出的两条光线，请先确定光源S的位置，然后用对称法补充光路。
8.由点光源S发出的两条入射光线经镜面反射后的两条反射光线如图所示，请根据平面镜成像特点找出点光源S(保留光路作图痕迹)。
9.如图所示，光线a、b是两条由点光源S发出的经平面镜反射后的反射光线，请确定点光源S的位置，并完成光路图。
10.如图所示，请你做出人眼在A点位置看到点光源S在平面镜中所成的像的光路图(保留做图痕迹)。
11.有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线。
12.请在图中画出物体AB在平面镜中所成的像A′B′。
第13题图第14题图第15题图第16题图第17题图第18题图第19题图第20题图第21题图第22题图第24题图第23题图13.图中A′B′是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB。
(保留作图痕迹)14.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。
15.某同学在做平面镜成像的实验中，白纸上记下了两支蜡烛的位置，如图所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图(保留作图痕迹)16.如图所示，S′为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
人教版八年级物理上册第四章光现象——光的反射和折射作图题汇编(含答案)
人教版八年级物理第四章光的反射和折射作图题汇编1．如图所示，在房间的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图为上午8：00太阳光经过平面镜反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线。
3．根据平面镜成像特点作图，在图中作出字母“F”在平面镜中所成的像。
4、如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并作出经过P点的反射光线及相应的入射光线。
(保留作图痕迹)5、如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图。
6、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示。
请你在图中把光路补充完整并过A点画出放置的平面镜。
7、如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。
请把光路图画出来。
8．如图所示，O′是O在平面镜中成的像。
在图中画出平面镜的位置，并画出线段AB在该平面镜中成的像。
9．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像。
要求视力表在平面镜中的像与被测者相距4.6 m，试在图中准确画出：(1)平面镜的位置。
(2)被测者眼睛通过平面镜看到自己右脚上的P点的光路图。
10．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。
请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
11、如图所示，图中有两架飞机，其中一架是实际飞机所在位置，另一架是从潜水艇上观察到该飞机的像，请用作图法指出A、B两架飞机中，哪架飞机是实际飞机，哪一架飞机是它的像。
12、如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。
新人教版八年级物理上册《第四章 光现象》作图专项练习(16)
平面镜作图1、（安徽）如图所示，水平地面上斜放一个平面镜，有一玩具车向镜面开去，要使玩具车通过平面镜所成的像沿竖直方向下运动，则镜面与地面的夹角应该等于（）二、解答题（共14小题）2、（广安）在图中，作出物体AB在平面镜MN中所成的虚像．考点：平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：先作出端点A、B关于平面镜的对称点A′、B′．用虚线连接A′、B′，得到物体AB的像A′B′，如图所示：点评：平面镜成像的特点概括为：像与物关于平面镜对称，在作物体的像时，注意先作出端点或关键点的像点，用虚线连接画出物体的像．答题：xuridongsheng老师3、（葫芦岛）根据平面镜成像特点画出图中物体AB在镜中的像．考点：平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！答题：xuridongsheng老师4、（杭州）如图为一辆轿车的俯视示意图．O点为司机眼部所在位置，司机在右侧的后视镜AB（看作平面镜）中能看到车尾C点．根据平面镜成像规律画出司机眼睛看到的C点的光路图．考点：平面镜成像的相关作图．专题：作图题．分析：本题的意思是车尾的C点反射的光线经平面镜反射后反射光线进入司机的眼睛，可以根据反射光线的反向延长线通过C点在平面镜中的像点，作出C点的像点即可完成光路图．解答：解：先根据平面镜成像的特点：像与物关于平面镜对称，作出C点在平面镜AB中的像点C′，连接C′O交平面镜于点D，连接CD为入射光线，DO为反射光线，如图所示：点评：在完成满足条件的入射和反射光路图时，反射点的确定非常重要，确定反射点利用到两个知识点：一是反射光线反向延长过像点，二是像与物关于平面镜对称．答题：xuridongsheng老师5、（上海）根据平面镜成像特点，在如图中画出物体AB在平面镜MN中所成的像A′B′．考点：平面镜成像的相关作图．专题：作图题．分析：平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．解答：解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：点评：平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易．答题：xuridongsheng老师6、（娄底）（1）作出图（a）中物体AB在平面镜中所成的像A′B′．（2）重10N的物体漂浮在水面上静止不动，请在图（b）中作出物体所受力的示意图．考点：平面镜成像的相关作图；力的示意图；物体的浮沉条件及其应用．专题：作图题．分析：（1）要作出物体AB在平面镜中所成的像A′B′，首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；然后作出物体AB两个端点A、B在平面镜中所成的像点A′、B′，连接A′、B′点即为物体AB在平面镜中所成的像．（2）首先要知道物体飘浮在水面上，受到重力和浮力作用；其次知道重力和浮力的作用点均在物体的重心上，重力方向竖直向下，大小为10N，浮力方向竖直向上，大小也为10N；最后用带箭头的线段把重力和浮力的三要素表示出来．解答：解：（1）分别作出物体AB端的点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中的像，如图所示：（2）重力从重心竖直向下画，标出符号G=10N，浮力从重心竖直向上画，标出符号为F浮=10N，注意两个力线段的长度相等，如图所示：点评：作物体在平面镜中所成的像，只要作出端点的像点，连接各端点的像点即为物体的像．力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．答题：xuridongsheng老师7、（辽宁）下图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上的一点．（1）根据平面镜成像的特点作出像点C对应的物点D．（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）．考点：平面镜成像的相关作图；光直线传播的应用．专题：作图题．分析：（1）根据平面镜成像的特点画出即可；（2）连接眼睛和C点，即反射光线，然后连接发光点和入射点即可．解答：解：如图所示：点评：知道平面镜成像的特点确定物体或像的位置，会根据平面镜成像的实质确定反射光线和入射光线．答题：fhp826老师8、（锦州）请在图中根据平面镜成像特点画出物体AB在平面镜中的像A′B′．考点：平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称．解答：解：分别作出A，B两点关于平面镜的对称点，用虚线连接A，B两点即可．答案如图所示点评：本题考查学生根据平面镜成像特点作图的能力．答题：zhuo123老师9、（陕西）（1）请观察图1-a后，在图1-b中的适当位置处，画上矫正视力所需要的透镜．（2）请在图2中画出物体AB在平面镜中的像A’B’（保留作图痕迹）．（3）请在图3中画出奥运吉祥物“福娃”所受重力示意图．考点：平面镜成像的相关作图；重力示意图；近视眼的成因与矫正办法．专题：作图题．分析：（1）首先根据远处物体发射来的平行光会聚于视网膜前，说明是近视眼；然后根据凹透镜对光线有发散作用，根据需要佩戴凹透镜做成的眼镜．（2）根据平面镜成像的特点：像与物关于平面镜对称，先作出物体AB端点A、B的像点，用虚线连接两个像点即为物体AB的像．（3）首先知道重力的作用点在重心上，方向竖直向下；再用一条带箭头的线段把重力的三要素都表示出来．解答：解：（1）图1-a会聚点在视网膜前，佩戴凹透镜做成的眼镜使会聚点后移到视网膜上；如图所示：（2）先作出物体AB端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′即可得到AB的像，如图所示：（3）“福娃”所受重力从其重心竖直向下画，并标出重力符号G，如图所示：点评：力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反；凹透镜对光线有发散作用，而且有三条必须记住的特殊光线：过凹透镜光心的光线其传播方向不变；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．答题：xuridongsheng老师10、（南宁）请画出物体AB在平面镜中所成的像A′B′（见图）考点：平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！答题：xuridongsheng老师11、（泰安）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）考点：平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：通过平面镜成像的特点知，平面镜所成的像是反射光线的反向延长线的交点，故反向延长两反射光线可得到发光点在平面镜中所成的像，再根据平面镜成像的对称性可知，物与像关于平面镜对称，从而画出发光点S．解答：解：首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点．故答案为：点评：本题考查了平面镜成像的特点：反射光线的反向延长线交于像点，像与物关于镜面对称．答题：1173784863老师12、（哈尔滨）如图所示是某同学制作的昆虫观察箱．请你画出她通过平面镜观察昆虫下部的光路图（可取昆虫下部的任何一点作图）考点：平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：要解决此题，首先要知道平面镜成像的特点，并且要知道看到物体的像，其实是看到了由物体发出的光经平面镜反射后的光线．所以要先根据平面镜成像的特点，做出昆虫下部某一点的像，后做出反射光线和入射光线．解答：解：做出昆虫下部某一点的像，反射光线经过像点射入眼睛，确定出反射光线和入射光线．故答案为：点评：此题通过观察昆虫考查了学生对平面镜成像特点及成因的理解，能够考查学生运用所学知识解决实际问题的能力．答题：1173784863老师13、（2005•河北）按下列要求作图：（l）请根据平面镜成像特点，画出图中物体AB在平面镜中的像；（2）如图所示，杠杆OA处于平衡状态．请在图中画出拉力F的力臂L．考点：平面镜成像的相关作图；力臂的画法．专题：作图题．分析：（1）要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．（2）根据力臂定义：力臂是从支点到力的作用线的距离，作出力臂．解答：解：（1）先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：（2）先将力F的示意图延长作出它的作用线，再从支点到力的作用线引垂线作出力臂，用大括号标出，并标上字母符号L，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！力臂的画法：数学上点到直线的距离，力臂的标法：一端顶支点，一端顶垂足用大括号标出，标上字母符号L．答题：xuridongsheng老师14、如图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像．如果要用相机将木块和它的像一起拍摄下来，应该将相机放在图中的B（选填A或B）区域的适当位置才能实现．考点：平面镜成像的相关作图；平面镜成像的特点、原理、现象及其实验方案．专题：作图题．分析：（1）根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出三角形三个端点的像点，然后用虚线连接三个像点即为物体的像．（2）平面镜成的像是虚像，只能通过平面镜来观察，因此要想把木块和它的像一起拍摄下来，应把相机放在和物体相同的区域．解答：解：（1）分别作出三角形木板的三个端点在平面镜中所成的像，连接三个像点就得到木板的像，如下图所示：（2）平面镜是利用光的反射原理来成像的，像呈现在镜面上，只能通过镜子的反射面来观察，在镜子的背面观察不到，因此照相机放在B区域，才能把物体和它的像拍摄下来．故答案为：B．点评：（1）平面镜成像的特点概括为：像与物关于平面镜对称，在作物体通过平面镜所成的像时，注意先作出端点或关键点在平面镜中所成的像点，用虚线连接各像点得到物体的像．（2）平面镜的像是光的反射现象，像呈现在镜面上，观察是从前面才能看到像，与镜子后面的物体无关．答题：刘治强老师15、已知点光源A和两条反射光线，试在图中画出平面镜的位置．考点：平面镜成像的相关作图；光的反射定律．专题：作图题．分析：要想作出平面镜的位置，先由两条反射光线作出A点的像点，再根据平面镜成像的特点作出平面镜的位置．解答：解：将两条反射光线反向延长，交点为点光源的像点A′，根据平面镜成像的特点：像与物关于平面镜对称，则平面镜MN在AA′的垂直平分线上，如图：点评：本题考查的是平面镜成像、光的反射定律相结合的作图题，要记清楚反射光线反向延长过像点，像与物关于平面镜对称，这两点是作此类题的根本依据．答题：xuridongsheng老师三、选择题（共3小题）16、小王从镜子中观察到时钟的像如图所示，这时的时刻应该是（）、3：50 2：15 、9：10 、2：45考点：平面镜成像的相关作图．分析：本题根据时钟的像和平面镜成像的特点，此时的时刻有三种方法解答：第一种方法是：按正常读表方法读出表的读数，用12减去读数即为此时的时刻；第二种方法是：按逆时针旋转读出表的示数即为此时的时刻；第三种方法是：从表的后面正常读数即为此时的时刻．解答：解：按第一种方法：此时表的示数为2：50，用12减去2：50即为9：10；按第二种方法：按逆时针读数，时针指9，分针指2，所以此时刻为9：10；按第三种方法：从后面顺时针读数，时针指9，分针指2，所以此时刻为9：10．故选C．点评：本题提供了三种读时钟的像对应时刻的方法，要根据自己的喜好选出你最喜欢的一种做到准确读数．答题：xuridongsheng老师17、根据平面镜成像的特点，下图中正确的是（）A、B、C、D、考点：平面镜成像的相关作图．分析：要想选出本题正确的答案，必须知道平面镜成像的特点：像与物关于平面镜对称．解答：解：把像与物上对应的点连接，应有：连线与镜面垂直，点到镜面的距离相等，根据这两条判断出选项C正确；故选C．点评：本题考查平面镜成像的特点：像与物一定关于平面镜对称，像与物连线与镜面垂直，到镜面的距离相等，大小相等，左右互换．答题：xuridongsheng老师18、一天，小红在座位上通过一块平面镜看见自己教室后面有一个“T”形的字；图7中“T”形a′b′c′是abc经平面镜所成的像，其中小红看见的现象正确的是（）A、B、C、D、答案分析讲解1.平面镜成像的相关作图；平面镜成像的特点、原理、现象及其实验方案．专题：图析法；几何法．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；小车运动的轨迹是水平直线，像的运动轨迹应是竖直直线，而且竖直轨迹要过水平直线和平面镜的交点．解答：解：如图所示：小车的运动轨迹为水平直线，像的轨迹为竖直直线，平面镜应在水平直线和竖直直线的对称轴上，平面镜与水平方向的夹角为45°．故答案为：45°．点评：平面镜成像时，像与物关于平面镜对称，像的轨迹与物体的运动轨迹也一定关于平面镜对称．2.平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像的特点：像与物大小相等，连线与镜面垂直，到平面镜的距离相等，左右相反；先作出端点A、B的像点A′、B′，连接A′、B′即为物体AB的像．解答：解：先作出端点A、B关于平面镜的对称点A′、B′．用虚线连接A′、B′，得到物体AB的像A′B′，如图所示：点评：平面镜成像的特点概括为：像与物关于平面镜对称，在作物体的像时，注意先作出端点或关键点的像点，用虚线连接画出物体的像．3.考点：平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：先根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！4.平面镜成像的相关作图．专题：作图题．分析：本题的意思是车尾的C点反射的光线经平面镜反射后反射光线进入司机的眼睛，可以根据反射光线的反向延长线通过C点在平面镜中的像点，作出C点的像点即可完成光路图．解答：解：先根据平面镜成像的特点：像与物关于平面镜对称，作出C点在平面镜AB中的像点C′，连接C′O交平面镜于点D，连接CD为入射光线，DO为反射光线，如图所示：点评：在完成满足条件的入射和反射光路图时，反射点的确定非常重要，确定反射点利用到两个知识点：一是反射光线反向延长过像点，二是像与物关于平面镜对称．5.平面镜成像的相关作图．专题：作图题．分析：平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．解答：解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：点评：平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易．6.平面镜成像的相关作图；力的示意图；物体的浮沉条件及其应用．专题：作图题．分析：（1）要作出物体AB在平面镜中所成的像A′B′，首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称；然后作出物体AB两个端点A、B在平面镜中所成的像点A′、B′，连接A′、B′点即为物体AB在平面镜中所成的像．（2）首先要知道物体飘浮在水面上，受到重力和浮力作用；其次知道重力和浮力的作用点均在物体的重心上，重力方向竖直向下，大小为10N，浮力方向竖直向上，大小也为10N；最后用带箭头的线段把重力和浮力的三要素表示出来．解答：解：（1）分别作出物体AB端的点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中的像，如图所示：（2）重力从重心竖直向下画，标出符号G=10N，浮力从重心竖直向上画，标出符号为F浮=10N，注意两个力线段的长度相等，如图所示：点评：作物体在平面镜中所成的像，只要作出端点的像点，连接各端点的像点即为物体的像．力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．7.平面镜成像的相关作图；光直线传播的应用．专题：作图题．分析：（1）根据平面镜成像的特点画出即可；（2）连接眼睛和C点，即反射光线，然后连接发光点和入射点即可．解答：解：如图所示：点评：知道平面镜成像的特点确定物体或像的位置，会根据平面镜成像的实质确定反射光线和入射光线．8.平面镜成像的相关作图．专题：作图题．分析：根据平面镜成像特点可知平面镜所成的像和物体关于平面镜对称．解答：解：分别作出A，B两点关于平面镜的对称点，用虚线连接A，B两点即可．答案如图所示点评：本题考查学生根据平面镜成像特点作图的能力．考点：平面镜成像的相关作图；重力示意图；近视眼的成因与矫正办法．9.专题：作图题．分析：（1）首先根据远处物体发射来的平行光会聚于视网膜前，说明是近视眼；然后根据凹透镜对光线有发散作用，根据需要佩戴凹透镜做成的眼镜．（2）根据平面镜成像的特点：像与物关于平面镜对称，先作出物体AB端点A、B的像点，用虚线连接两个像点即为物体AB的像．（3）首先知道重力的作用点在重心上，方向竖直向下；再用一条带箭头的线段把重力的三要素都表示出来．解答：解：（1）图1-a会聚点在视网膜前，佩戴凹透镜做成的眼镜使会聚点后移到视网膜上；如图所示：（2）先作出物体AB端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′即可得到AB的像，如图所示：（3）“福娃”所受重力从其重心竖直向下画，并标出重力符号G，如图所示：点评：力的示意图是用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点．平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反；凹透镜对光线有发散作用，而且有三条必须记住的特殊光线：过凹透镜光心的光线其传播方向不变；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴．10.平面镜成像的相关作图．专题：作图题．分析：要作出物体AB在平面镜中的像，要先知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，及像与物关于平面镜对称；其次，先作出两个端点A、B在平面镜中的像点，连接像点即为物体AB在平面镜中所成的像．解答：解：根据像与物关于平面镜对称作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：点评：作出物体在平面镜中所成的像，注意先作出端点或关键点的像点，用虚线连接就能得到物体在平面镜中的像，一定要掌握这种技巧！11.平面镜成像的相关作图；作光的反射光路图．专题：作图题．分析：通过平面镜成像的特点知，平面镜所成的像是反射光线的反向延长线的交点，故反向延长两反射光线可得到发光点在平面镜中所成的像，再根据平面镜成像的对称性可知，物与像关于平面镜对称，从而画出发光点S．解答：解：首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点．故答案为：点评：本题考查了平面镜成像的特点：反射光线的反向延长线交于像点，像与物关于镜面对称．。
光的反射+平面镜成像 作图题(最全)word资料
光的反射+平面镜成像作图题(最全)word资料《光的反射》 +《平面镜成像》作图练习【知识点归纳】1、光的反射定律:三线共面:和在同一平面内;法线居中:分别位于两侧;两角相等:。
2、特殊情况:垂直入射时,入射角、反射角都是 °,法线、入射光线、反射光线合为一线。
3、光的反射分为两类,两者都遵循。
4、平面镜成像是由于光的而形成的 (填:正立 / 倒立的 / 实像。
像是反射光线的的交点汇聚而成, (填:能 / 不能成在屏上。
5、平面镜成像的规律:等大:和的大小相等; (上下 {或左右 }相反等距:和到平面镜的距离相等;垂直:和之间的连线与垂直。
【巩固练习】1、画出图①小孔成像光路图。
2、画出图②中光线经镜面的两次光路图。
图①图②3、如图③,我们能看见不发光的物体,是因为物体反射的光进入了我们的眼睛。
请根据光的反射定律在图乙中画出通过 A 点的反射光线、入射光线和法线。
图③4、完成图④光路图,并标出入射角和反射角的度数。
5、如图⑤,竖直向下照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请完成光路图。
图④图⑤6、完成图⑥光路图。
7、如图⑦,根据平面镜成像特点,画出物体 AB 在平面镜 MN 中的像 A'B' 。
图⑥图⑦8、如图⑧,平面镜前有 A 、 B 两个光源。
作图确定人眼沿何方向观察可以看到 A 、 B 的像在同一直线。
9、如图⑨,已知两条反射光线,确定光源的位置图⑧图⑨10、如图⑩,一束激光 AO 以 60°的入射角射向液面,经液面反射后射到光屏上的 B 点,请通过作图找出 B 点的准确位置。
11、如图 ,平面镜前有一点光源 S , S 发出的一束光线被平面镜反射后经过 A 点,请作出光路图。
图⑩图光的反射及平面镜成像周末练习编稿：张焕焕审稿：姚雄伟责编：李井军本周练习1、镜面反射和漫反射的不同，是由于反射面的结构所造成的。
当反射面极为平滑时，将发生________反射，当反射面粗糙不平时，则会发生_________反射。
部编物理八年级上册专题04光现象作图(解析版)含答案
专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。
人教版八年级上册第四章光现象作图题专题训练解析版
第四章光现象作图题专题训练1.按要求作图，画出图1中入射光线的反射光线和折射光线2.如图2，水面上方有一树枝AB，根据平面镜成像的特点画出它在水中的像A'B'。
3.按要求完成作图：小南利用如图3所示的实验装置做“探究平面镜成像特点”的实验，在桌面上移动玻璃板后面的蜡烛B，发现始终无法与蜡烛A的像完全重合，C是蜡烛A火焰上的一点，请画出C点在平面镜中的像的位置，并完成小雨看到该像点的光路图。
（玻璃板厚度不计，保留作图痕迹）4.如图4所示，a、b为夹角成45°的两束光线，ABCD为玻璃器件，其中BCD为半球体，O为球心，光线a 垂直AD指向0点。
画出入射光线a、b进入ABCD并射出的折射光线。
5.如图5所示，渔民看到水中S'处有一条鱼，为了叉到鱼，他们不是对准图乙中的s′，而是对准位置更深的S叉去，因为S才是鱼的真实的位置，S′处是鱼的像的位置。
请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。
6.星期天小亮和爸爸去极地海洋馆游玩，他透过玻璃看到水中的珊瑚美丽，于是用照相机拍下了一张照片，如图6甲所示。
他发现照片上不仅有美丽的珊瑚，还有照相机闪光灯的像。
若照相机在乙图中的A点，透过玻璃看到珊瑚在B’点，而珊瑚的实际位置在B点。
请画出照相机拍下珊瑚的光路图和照相机闪光灯成像A’的位置。
7.如图7所示，空气中某点光源S发出一束光经平面镜反射后，穿过游泳池中的水，照射在池底A点。
请完成光路并在图中标出A的位置（保留作图痕迹）。
8.如图8所示，S为光源，它发出的一条入射光线射到水面上发生反射和折射，反射光线经过P点，折射光线经过Q点。
请画出S在水中所成的像S”，并作出经过P点的反射光线、经过Q点的折射光线。
（保留必要的作图痕迹）9.如图9所示，女孩到鞋店去买鞋，她站在镜子MN前着自己穿着新鞋的效果。
①画出代表新鞋的A点在平面镜中的像A'。
②画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。
新人教版八年级物理上册《第四章 光现象》作图专项练习(13)
光现象作图测试卷班级__________姓名__________成绩_______ 1.画出图1中物体AB 在白纸板上影子A ´B ´的位置（4）图1白纸板 图2半透明纸 2.在图2中画出蜡烛AB 经小孔在半透明纸上所成的像A ´B ´（4） 3.根据反射定律完成下列光路图（4×3=12）图3 图4 图5 4.在图6和图7中确定光源S 和像S ´的位置并完成光路图。
（4×2=8）图6 图75.在图8中画出平面镜的位置（4）· ·S ´· SE·SBABA图8 图96.如图9所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。
（4）7.在图10中画出物体ABC 在平面镜中所成的像A ´B ´C ´（4）8.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面 镜与水平面的夹角。
（4）图10 图119.在图12和图13中画出折射光线或入射光线的大致位置（2×2=4）水 空气 玻璃图12 图13 10.完成图14中所有透镜的光路图（2×10=20）图1411.如图15所示，一条光线由空气斜射到空气与玻璃的分界面上的O 点，产生了反射和折射现象，请在图中画出法线NN ´，并标明入射光线、反射光线和折射光线及两种介质空气和玻璃。
（4）图15 图16 12.在图16中画出由点光源A 发出的能通过B 点的所有光线。
（4） 13.在图17、图18中分别划出入射光线经三棱镜和玻璃砖折射后的光路图。
（4×2=8）图17 图1814.如图19所示光从水中垂直于分界面入射到空气中，完成光路图。
（4）M ´图19 图2015.在图20中为了使与水平面成60°的太阳光经平面镜反射后，沿水平方向射入涵洞，试画出平面镜的位置并标出平面镜与水平面的夹角。
