现场总线复习资料电子版
现场总线-复习资料
Ch11、 现场总线定义:在生产现场的测量控制设备之间实现双向、串行、多点数字通信的系统。
2、 现场总线技术特点：1开放性2互可操作性与互换性 3设备智能化4彻底分散5现场环境适应性6系统可靠性7信息一致性，8经济性9易于安装和维护3、 实时性：信号的输入、运算、输出都要在一定时间范围内完成，亦即，系统对输入信息以足够快的速度进行处理，并在一定时间内做出响应或者进行 控制，若超出了这个时间，就失去了控制的时机，控制也就失去了意义。
练习题：Ch21、 传输模式：并行、串行；异步、同步；单工，半双工，双工2、 传输损伤：衰减和衰减失真，时延失真，噪声噪声分类？热噪声、互调噪声、串扰和冲激噪声。
热噪声计算？（计算题）3、 信道容量，在给定条件下，某一通信信道上的数据所能达到的传输速率称为信道容量。
误码率，即差错发生率。
这里的差错是指发送的是0而接收的却是1，或者发送的是1而接收的却是0。
信道带宽，一个信号的绝对带宽是指它的频谱宽度信噪比它是指在传输过程中某一点的信号功率与噪声功率比,4、 香农公式 )SNR 1(log 2+=B C （计算题）奈奎斯特公式M B C 2log 2=5、 传输媒体？有线传输媒体包括？传输媒体是在数据传输系统中位于发送器和接收器之间的物理通路。
包括：双绞线，同轴电缆，光纤6、 数据编码：不归零码，曼彻斯特编码7、 奇偶校验，在7单位的ASCII 代码后增加一位,使码字中1的个数成奇数(奇校验)或偶数(偶校验).(适合随机性错误)CRC 码检错方法(计算题)8、 多路复用技术：时分复用，频分复用练习题：1,2,3，4，Ch31、 OSI 的三级抽象图3-3 OSI 的三级抽象的示意图OSI 模型OSI 服务OSI 协议包括所有可能的服务、协议及其实现包括所有可能的协议及其实现包括所有可能的实现由高到低依次是体系结构、服务定义和协议规范说明 。
2、 OSI 参考模型的分层，7层物理层:为上一层提供一个物理链接，以透明的传送比特流数据链路层：负责相邻两个节点间的链路上，无差错的传送以帧为单位的数据网络层：选择合适的路由和交换节点，透明的向目的节点交付发送发送节点所发送的数组传输层：根据通信子网的特性最佳的利用资源，并以可靠和经济的方式，在两个末端系统之间，透明的传送报文。
现场总线总复习
✓ 总线定时——总线操作用"定时"(timing)信号进行同步 。定时信号用于指明总线上的数据和地址在什么时刻 是有效的。
✓ 容错——设备在总线上传送信息出错时，如何减少故 障对系统的影响。
✓ 信源编码——信源编码是把连续信号变换为数字信号 。
✓ 曼彻斯特编码(Manchester Encoding)——这是一种常 用的基带信号编码。它具有内在的时钟信息，因而能 使网络上的每一个系统保持同步。在曼彻斯特编码中 ，时间被划分为等间隔的小段，其中每小段代表一个 比特。每一小段时间本身又分为两半，前半个时间段 所传信号是该时间段传送比特值的反码，后半个时间 段传送的是比特值本身。可见在一个时间段内，其中 间点总有一次信号电平的变化。因此携带有信号传送 的同步信息而不需另外传送同步信号。
➢ 通信系统模型 ➢ 传输介质 ➢ 通信速率 ➢ 通信距离 ➢ 网络大小 ➢ 数据帧的长度 ➢ 控制器芯片 ➢ 收发器 ➢ 工作方式
第2章 网络与通信基础
基本概念
✓ 总线 ——总线就是传输信号或信息的公共路径，是遵 循同一技术规范的连接与操作方式。
✓ 总线主设备——可在总线上发起信息传输的设备叫做 “总线主设备。
✓ 数字数据编码——用高低电平的矩形脉冲信号来表达 数据的0，1状态的，称为数字数据编码。
✓ 基带传输——采用数字数据编码，在基本不改变数据 信号频率的情况下，直接传输数据信号的传输方式， 称为基带传输。基带传输可以达到较高的数据传输速 率，是目前广泛应用的数据通信方式。
第2章 网络与通信基础
基本概念（续）
✓ 现场控制网络的单个节点面向的控制信息量不大，信 息传输的任务相对也比较简单，但对实时性、快速性 的要求较高。

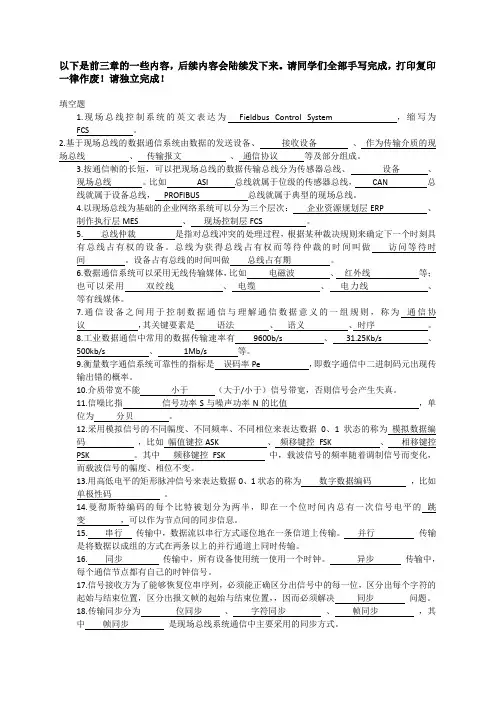

现场总线——复习文档
以下是前三章的一些内容，后续内容会陆续发下来。
请同学们全部手写完成，打印复印一律作废！请独立完成！填空题1.现场总线控制系统的英文表达为Fieldbus Control System ，缩写为FCS 。
2.基于现场总线的数据通信系统由数据的发送设备、接收设备、作为传输介质的现场总线、传输报文、通信协议等及部分组成。
3.按通信帧的长短，可以把现场总线的数据传输总线分为传感器总线、设备、现场总线。
比如ASI 总线就属于位级的传感器总线，CAN 总线就属于设备总线，PROFIBUS 总线就属于典型的现场总线。
4.以现场总线为基础的企业网络系统可以分为三个层次：企业资源规划层ERP 、制作执行层MES 、现场控制层FCS 。
5. 总线仲裁是指对总线冲突的处理过程，根据某种裁决规则来确定下一个时刻具有总线占有权的设备。
总线为获得总线占有权而等待仲裁的时间叫做访问等待时间。
设备占有总线的时间叫做总线占有期。
6.数据通信系统可以采用无线传输媒体，比如电磁波、红外线等；也可以采用双绞线、电缆、电力线、等有线媒体。
7.通信设备之间用于控制数据通信与理解通信数据意义的一组规则，称为通信协议，其关键要素是语法、语义、时序。
8.工业数据通信中常用的数据传输速率有9600b/s 、31.25Kb/s 、500kb/s 、1Mb/s 等。
9.衡量数字通信系统可靠性的指标是误码率Pe ，即数字通信中二进制码元出现传输出错的概率。
10.介质带宽不能小于（大于/小于）信号带宽，否则信号会产生失真。
11.信噪比指信号功率S与噪声功率N的比值，单位为分贝。
12.采用模拟信号的不同幅度、不同频率、不同相位来表达数据0、1状态的称为模拟数据编码，比如幅值键控ASK 、频移键控FSK 、相移键控PSK 。
其中频移键控FSK 中，载波信号的频率随着调制信号而变化，而载波信号的幅度、相位不变。
13.用高低电平的矩形脉冲信号来表达数据0、1状态的称为数字数据编码，比如单极性码。
现场总线复习整理
第一章1、自动控制系统的发展四个阶段及其体系结构1.模拟仪表控制系统(ACS)缺点：信号变化缓慢，计算速度精度比较低、信号传输的抗干扰能力较差。
2.直接数字控制系统(DDC)优点：集中管理、控制、监视、报警和收集历史数据等。
缺点：布线费用高、不便于扩展、危险集中、可靠性低等。
3集散控制系统（DCS)系统主要缺点（1）信息集成能力不强（2）系统不开放、可集成性差、专业性不强（3）可靠性不易保证4）可维护性不高。
4、现场总线控制系统（FCS)现场总线技术主要特征是采用数字式通信方式取代设备级的4-20mA(模拟量)/24VDC(开关量)信号，使用一根电缆连接所有现场设备。
2、DCS的结构由分散过程控制装置、操作管理装置和通信系统三部分组成3、现场总线定义：数字通信协议，应用与生产现场，在一些智能化的控制设备之间所执行双向串行通信，多节点的数字通信系统，是开放的数字化多点通信的底层控制网络。
4、现场总线控制系统的技术特点（1）系统的开放性、可集成性2）互操作性与互用性3）现场设备的智能化与功能自治性4）系统的高度分散性5）对现场环境的适应性。
5、与DCS相比FCS在结构上有哪些优越性：1 实现全数字化通信；2实现彻底的全分散式控制；3实现不同厂商产品互连、互操作；4增强系统的可靠性、可维护性；5降低系统工程成本。
第二章 1、总线就是传输信号或信息的公共路径，是遵循同一技术规范的连接与操作方式。
一组设备通过总线连在一起称为“总线段”。
2、总线主设备：可在总线上发起信息传输的设备,又称命令者。
总线从设备：能在总线上主动发起通信、只能挂接在总线上、对总线信息进行接收查询的设备称为总线从设备，也称基本设备。
3、总线上的控制信号通常有三种类型：a、控制连在总线上的设备，让它进行所规定的操作；b、用于改变总线操作的方式； c、表明地址和数据的含义。
总线协议：管理主、从设备使用总线的一套规则称为“总线协议”。
这是一套事先规定的、必须共同遵守的规约。

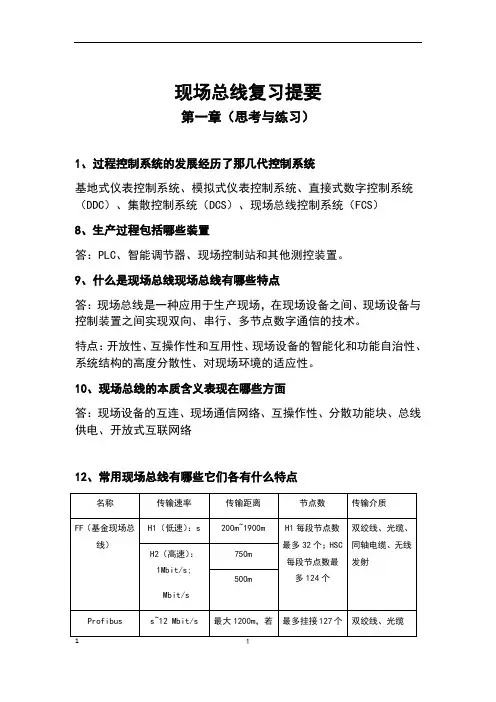

现场总线复习提要
现场总线复习提要第一章（思考与练习）1、过程控制系统的发展经历了那几代控制系统基地式仪表控制系统、模拟式仪表控制系统、直接式数字控制系统（DDC）、集散控制系统（DCS）、现场总线控制系统（FCS）8、生产过程包括哪些装置答：PLC、智能调节器、现场控制站和其他测控装置。
9、什么是现场总线现场总线有哪些特点答：现场总线是一种应用于生产现场，在现场设备之间、现场设备与控制装置之间实现双向、串行、多节点数字通信的技术。
特点：开放性、互操作性和互用性、现场设备的智能化和功能自治性、系统结构的高度分散性、对现场环境的适应性。
10、现场总线的本质含义表现在哪些方面答：现场设备的互连、现场通信网络、互操作性、分散功能块、总线供电、开放式互联网络12、常用现场总线有哪些它们各有什么特点第二章（思考与练习）3、总线的寻址方式有哪些各有什么特点答：3种。
1物理寻址、2逻辑寻址、3广播寻址。
特点：1.用于选择某一总线段上某一特定位置的从设备做为响应者。
2.用于指定存储区单元某一通用区，而不顾及这些存储器单元在设备中的物理分布。
3.用于选择多个响应者。
4、数据通信系统由哪些设备组成各起什么作用答：1.信息源 2.发送设备 3.传输介质 4.接收设备 5.信息接受者作用：1.把各种消息转换成原始电信号；2.将信息源产生的消息信号变换成适合在传输介质中传输的信号，使信息源和传输介质匹配；3.传输信号的媒介4.完成发送设备的反变换，即对信息进行解调、译码和解码等。
5.将复原的原始信号转换成相应的消息。
6、什么是数据传输率它的单位是什么答：单位时间内传送的数据量。
单位有比特率S和波特率B7、试比较串行通信和并行通信的优缺点答：串行通信缺点：传输速度较慢优点：传输线少、连线简单，特别适合多位数据的长距离通信；并行通信缺点：若数据位数较多、传送距离较远时，则线路复杂，成本较高且干扰大，不适合远距离传送。
并行通信的缺点：优点：传送数据速度很快，传输效率高，8、什么是异步传输什么是同步传输各用于什么场合答：异步传输：串行通信的一种，在通信中发送方和接收方不保持同步，即时钟频率不同。
dcs和现场总线复习资料1
第一章集散控制系统1、在控制系统中，软件是各种程序的统称，是控制系统的灵魂。
因此，软件的优劣直接关系到控制系统的正常运行、硬件功能的充分发挥及其推广应用。
软件通常分为系统软件和应用软件两大类。
系统软件是一组支持系统开发、测试、运行和维护的工具软件，核心是操作系统，还有编程语言等辅助工具。
应用软件是系统设计人员利用编程语言或开发工具编制的可执行程序。
以下几类功能模块是必不可少的：过程输入模块、基本运算模块、控制算法模块、报警限幅模块、过程输出模块、数据管理模块等。
2、计算机控制系统的分类：数据采集系统(DAS)、操作指导控制系统(OGC)、直接数字控制系统(DDC)、计算机监督控制(SCC)系统、集散控制系统(DCS)、现场总线控制系统（FCS）3、分散控制系统(Distributed Control System，DCS)。
DCS 采用分散控制、集中操作、分级管理、分而自治和综合协调的设计原则，自下而上可以分为若干级，如过程控制级、控制管理级、生产管理级和经营管理级等。
DCS 又称分布式或集散式控制系统。
4、DCS是四C技术的产物；采用危险分散、控制分散，操作和管理集中的基本设计思想，通过分层、分级和合作自治的结构形式，实现的工业生产和管理的现代化。
5、DCS 作一个比较完整的定义：(1) 以回路控制为主要功能的系统。
(2) 除变送和执行单元外，各种控制功能及通信、人机界面均采用数字技术。
(3) 以计算机的CRT、键盘、鼠标，轨迹球代替仪表盘形成系统人机界面。
(4) 回路控制功能由现场控制站完成，系统可有多台现场控制站，每台控制一部分回路。
(5) 人机界面由操作员站实现，系统可有多台操作员站。
(6) 系统中所有的现场控制站、操作员站均通过数字通信网络实现连接。
6、集散控制系统的特点：(1)系统构成灵活：从总体结构上看，DCS可以分为通信网络和工作站两大部分，各工作站通过通信网络互连起来，构成一个完整的系统。
现场总线复习资料
现场总线复习资料1、三种工业类型：流程工业、制造业、混合型工业。
2、工业网络结构划分：a）按网络系统划分：互联网、企业内部网、底层控制网。
b）按网络功能划分：企业资源计划层、制造执行系统层、现场总线控制系统层。
3、现场总线作用：a）进行过程数据采集即对被控设备中的每个过程量和状态信息进行实时采集，获得所有设备监测、过程控制、状态检测的现场信息。
b进行直接的数字控制根据控制模式、控制算法实施连锁控制、顺序控制和批量控制。
c进行设备和系统的监测和诊断根据过程变量和状态信息，分析并确定是否对被控装置实施调节，同时判断计算机和控制板卡的状态和性能，在必要时实施报警和错误诊断即处理。
d实施安全性和冗余方面的措施一旦发现计算机硬件系统或控制板卡有故障，可及时在热备份下切换到备用件，已确保整个系统的安全可靠地运行。
4、数据传输速率比特率(Bit Rate)：数据传输速率(bps，b/s)。
每妙钟传递的bit数。
波特率（Baud Rate）：信号传输速率（baud）。
每秒钟传递的信号脉冲（波形）数。
还可以说是每秒钟传送的码元数。
R bit = R baud log2M式中：M为信号的有效状态数，即码元数。
当M＝2时（二进制数表示信号波形），两者相等。
一般来说波特率小于比特率。
5、数字数据的数字编码定义：用高低电平的矩形脉冲信号来表示数据的0、1状态。
数字编码的种类有：单极性码、双极性码、归零码、非归零码、差分码、Manchester编码等。
工业通信中常用的是非归零码和Manchester编码。
非归零码：逻辑1表示高电平，逻辑0表示低电平，在整个码元期间都维持有效电平的编码。
优点：能够比较有效地利用信道的带宽，这是最常用的编码之一。
缺点：存在直流分量，不具备自同步机制，必须使用外同步。
曼彻斯特编码：在每个码元的中间都要发生跳变。
接收端可将此变化提取出来作为同步信号，使接收端的时钟与发送设备的时钟保持一致。
是工业数据通信中最常用的一种基带信号编码优点：不需要外同步信号，不存在直流分量。
现场总线复习资料
现场总线复习资料1.过程控制系统的发展经历了那几代控制系统？答：共5代。
1.基地式仪表控制系统2.模拟式仪表控制系统3.直接式数字控制系统（DDC）8.生产过程包括哪些装置？答：PLC、智能调节器、现场控制站和其他测控装置。
9.什么是现场总线？现场总线有哪些特点？答：现场总线是一种应用于生产现场，在现场设备之间、现场设备与控制装置之间实现双向、串行、多节点数字通信的技术。
特点：开放性、互操作性和互用性、现场设备的智能化和功能自治性、系统结构的高度分散性、对现场环境的适应性。
10.现场总线的本质含义表现在哪些方面？答：现场设备的互连、现场通信网络、互操作性、分散功能块、总线供电、开放式互联网络12.常用现场总线有哪些？它们各有什么特点？答：FF Profibus LonWorks CC-Link Modbus特点：FF：采用ISO/OSI参考模型的简化模型。
只具备其中的3层，即物理层、数据链路层和应用层，另外增设了用户层。
FF分低速H1和高速H2两种通信速率。
Profibus:采用了ISO/OSI模型中的3层，，即物理层、数据链路层和应用层，另外增设了用户层，由.Profibus-DP/Profibus-PA/Profibus-FMS 这3各版本组成。
Profibus采取主站之间令牌传递方式和主、从站之间的主-从通信方式。
LonWorks：采用ISO/OSI模型的全部7层通信协议，并采用面向对象的设计方法，通过网络变量把网络通信设计简化为参数设置。
3.总线的寻址方式有哪些？各有什么特点？答：3种。
1物理寻址、2逻辑寻址、3广播寻址。
特点：1.用于选择某一总线段上某一特定位置的从设备做为响应者。
6.什么是数据传输率？它的单位是什么？答：单位时间内传送的数据量。
单位有比特率S和波特率B7.试比较串行通信和并行通信的优缺点？答：串行通信缺点：传输速度较慢优点：传输线少、连线简单，特别适合多位数据的长距离通信；并行通信缺点：若数据位数较多、传送距离较远时，则线路复杂，成本较高且干扰大，不适合远距离传送。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现场总线复习资料2015-6考试形式：闭卷带2B铅笔与橡皮题型：选择题、填空题简答题一、选择题1. 在ISO通信模型中，用于定义如何开始、控制和结束一个会话的是（B）A 应用层B 会话层C表示层D网络层2. MPI网络通过加中继器最大通信距离可扩展到（C.）。
A. 2100mB. 5100mC. 9100mD. 12100m3. S7-300的MPI全局数据包通信方式中，全局数据包的最大长度为（C.）。
A. 76BB. 128BC. 22BD. 54B4. 在S7基本通信的单边通信方式中，CPU要调用（B）A. “GET”、” PUT”B. “X_GET”、”X_PUT”C. “I_GET”、” I_PUT”D. “U_GET”、”U_PUT”5. 下列哪种现场设备不能使用PROFIBUS-PA总线技术通信（D）A 启动执行器B 电磁阀C 测量变送器D 电动机6. 下列那种协议或通信技术不属于PROFIBUS总线技术（D）A DPB PAC FMSD PROFINET7. 每个DP系统均由不同类型的设备组成，这些设备分为不包括哪一类（D）A 1类DP主站B 2类DP主站C 从站D 3类DP主站8. CP1613是带有微处理器的（B.）以太网卡。
A. PS2B. PCIC. USBD. IDE9.下列哪一型号的网络交换机不具备网络管理功能？（ A）A. SCALANCE X100B. SCALANCE X200IRTC. SCALANCE X300D. SCALANCE X40010.下列通信接口中不属于串行通信接口的是（C）A. RS-232C接口B. RS-485接口C. PROFIBUS接口D. 20mA TTY接口11. 下列选项中，哪个不属于全集成自动化的三个统一性（C）A 统一的数据管理B 统一的通信C 统一的系统设计D 统一的组态和编程12. 在S7基本通信的双边通信方式中，CPU要调用(A)功能块。
A. “X_SEND”、” X_RCV”B. “USEND”、”URCV”C. “AG_SEND”、” AG_RCV”D. “BSEND”、”BRCV”13. S7基本通信方式可以传输的最大用户数据量为（D.）。
A. 22BB. 54BC. 64BD. 76B14. 在MPI网络中，若在两个中继器之间有MPI节点，则每个中继器能扩展（A.）。
A. 50mB. 100mC. 150mD. 200m15. PROFIBUS-DP传输速率要求达到1.5Mbit/s情况下，传输最大长度为（B）A 100mB 200mC 300m C 400m16. 由于西门子RS485中继器具有信号放大和再生功能，在一条PROFIBUS总线上最多可以安装几个RS485中继器（A）A 9个B 10个C 11个D 12个17. 以下说法中正确的是（B.）。
CP 343-1作PROFINET控制器时，从站模块能够组态硬件中断。
CP 443-1作PROFINET控制器时，从站模块能够组态硬件中断。
CP 343-1和CP 443-1作PROFINET控制器时，从站模块均能够组态硬件中断。
D. CP 343-1和CP 443-1作PROFINET控制器时，从站模块均不能够组态硬件中断18. 西门子的工业以太网最多可有（C.）个网络节点。
A. 256B. 512C. 1024D. 2048\19. 2台300PLC想要经过CP343-1模块采用ISO协议进行通信，那么需要在系统组态时使用（D.）地址。
A. PROFIBUS站B. IPC. IDD. MAC20.（A）协议只包含OSI参考模型的第1层。
A. ASCII driverB. 3964（R）C. RK512D. MODBUS ASCII21. 下列选项中，不属于自动化控制系统发展阶段技术特点的是（D）A 集中式控制系统B 现场总线控制系统C集散式控制系统 D 过程控制系统22. 在MPI网络中，若在两个中继器之间有MPI节点，则每个中继器能扩展（A.）。
A. 50mB. 100mC. 150mD. 200m23. 通过全局数据通信，同一个MPI子网中最多能进行多少台CPU之间的周期性数据交换（B）。
A. 6B. 15C. 24D. 3224. S7-300 系列的CPU可以发送和接收的GD包的个数最多为（C.）。
A. 3个B. 6个C. 8个D. 12个25. 2. PROFIBUS-PA总线技术采用什么传输协议（A）A IEC1158-2B IEC1158-5C IEC1158-4D IEC1158-126. 在基于DP的S7单边通信中，CPU要调用（A）A“PUT”和“GET”B“BSEND”和“BRCV”C“USEND”和“URCV”D“START”和“STOP”27. PROFINET CBA采用的组件模型是（B.）。
A. DDLB. COM/DCOMC. DDED. OPC28. 采用以下哪个设备不能实现工业以太网通信？（ D）.A. CP444B. CP343-1C. CP1515D. CP342-529. 当300PLC通过CP343-1模块与操作员站进行通信时，若在系统组态时CP模块使用MAC地址，则在“Set PG/PC Interface”中应选择（C.）。
A. MPIB. TCP/IPC. ISO Ind. EthernetD. PC internal (local)30. PRINTER协议中页边距参数可以在（B）中设置。
A. MessagesB. Page LayoutC. Character SetD. Control Characters31. S7-300 系列的CPU可以发送和接收的GD包的个数最多为（C.）。
A. 3个B. 6个C. 8个D. 12个32. S7-400系列的 CPU可以发送和接收的GD包的个数最多为（D.）。
A. 4个B. 8个C. 12个D. 16个33. S7基本通信SFC的公用参数REQ的使能方式是（A.）。
A. REQ为1时有效B. REQ为0时有效C. REQ为上升沿时有效D. REQ为下降沿时有效34. PROFIBUS-PA总线技术主要应用于（A）A 过程控制B 运动控制C 模糊控制D 传输控制35. 在使用通信处理器CP342-5的DP主从通信中，需要调用CP通信功能（A）A“FC1”和“FC2”B“FC3”和“FC4”C“FC5”和“FC6” D“FC7”和“FC8”36. 在使用DP进行不带确认S7双边通信时，CPU需要调用功能块（A）A“USEND”和“URCV”B“BSEND”和“BRCV”C“START”和“STOP”D“PUT”和“GET”37. 西门子的工业以太网其网络的最大范围是（B.）。
A. 1500kmB. 150kmC. 15kmD. 1500m38. 实现刷新PROFINET控制器CBA接口DB的所有Input值和Output值这一功能的功能或功能块是（B.）。
A. FC10、FC11B. SFC112、SFC113C. SFC114D. FB8839. 一个S7-300 PLC通过TCP/IP协议与PC操作员站通信，PLC的IP地址为192.168.1.3，则PC站的IP地址可设置为（A.）。
A. 192.168.1.5B. 192.168.1.0C. 192.168.2.5D.192.168.2.040. S7通信不能用于以下哪种网络（C.）。
A. PROFINETB. MPIC. AS-iD. PROFIBUS41. 在S7通信中，S7-300 CPU的MPI接口可以作为（B.）。
A. 客户机B. 服务器C. 客户机/服务器D.浏览器/服务器42. 在MPI网络中，人机界面的默认站地址为（C.）。
A. 3B. 2C. 1D. 043. 在MPI通信网络中，设置站地址时S7 PLC的默认地址是（D.）。
A. 125B. 0C. 1D. 244. 基于事件驱动的全局数据包通信可以用于（C.）之间的通信。
A. S7-300与S7-300B. S7-300与S7-400C. S7-400与S7-400D. S7-200与S7-30045. PROFIBUS-PA总线技术采用什么传输协议（A）A IEC1158-2B IEC1158-5C IEC1158-4D IEC1158-146. 在使用DP进行带确认的S7双边通信时，CPU需要调用的功能块（B）A“USEND”和“URCV”B“BSEND”和“BRCV”C“START”和“STOP”D“PUT”和“GET”47. 在使用DP进行主从通信时，CPU需要调用的功能块是（C）A“USEND”和“URCV”B“BSEND”和“BRCV”C“DPWR_DAT”和“DPRD_DAT”D“PUT”和“GET”48. CP343-1通信模块不能实现下列哪个功能（D.）。
A. S5兼容通信B. UDP传输C. ISO传输D. WEB传输49. PROFINET IO设备的诊断分为（D.）级。
A. 1B. 2C. 3D. 450. VPN有多种搭建方式，但PLC不能采用（C）方式搭建VPN。
A.网关与网关之间建立VPNB.终端设备与网关之间建立VPNC.终端与终端之间建立VPND.上述三种二、填空题1. 全集成自动化的统一性体现在三个方面：统一的数据管理、统一的组态和编程和统一的通信。
2. 如果通信仅在点与点之间进行，按照信息传送的方向与时间关系，通信可分为单工通信、半双工通信、全双工三种。
3. 在数字通信中按照数字码元排列顺序的不同，可将通信方式分为_串行通信_和并行通信。
4. MPI网络的通信速率为19.2Kbit/s ~ 12Mbit/s。
5. CPU312可以使用的MPI连接总数为6个，CPU417为 64 个。
6. PA是 Process Automation（过程自动化）的缩写。
7. 如果需要扩展总线的长度或者PROFIBUS从站数大于32个时，就要加入RS485中继器。
8. 在一条PROFIBUS总线上最多可以安装_9个RS485中继器。
9. 当使用CP343-1作为PROFINET IO控制器时，需要在程序中调用FC11/”PNIO_SEND” 和FC12/”PNIO_RECV”来实现向IO从站的通信。
10. 工业以太网是基于以太网技术和 TCP/IP技术开发出来的一种工业通信网络。
11. 全集成自动化的水平集成体系结构分为管理级、操作级、控制级、现场级四个层次。
12. OSI参考模型由底往上依次为：物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
13. 不分段的MPI网络最多可以连接 32 个节点，不加中继器时两个相邻节点间的最大通信距离为 50m。
