监控摄像头计算
高清监控摄像头监控范围计算方法

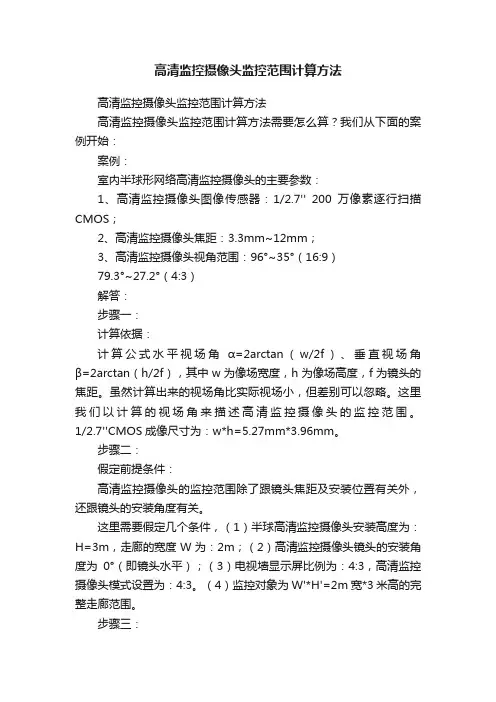

高清监控摄像头监控范围计算方法高清监控摄像头监控范围计算方法高清监控摄像头监控范围计算方法需要怎么算？我们从下面的案例开始：案例：室内半球形网络高清监控摄像头的主要参数：1、高清监控摄像头图像传感器：1/2.7'' 200万像素逐行扫描CMOS；2、高清监控摄像头焦距：3.3mm~12mm；3、高清监控摄像头视角范围：96°~35°（16:9）79.3°~27.2°（4:3）解答：步骤一：计算依据：计算公式水平视场角α=2arctan（w/2f）、垂直视场角β=2arctan（h/2f），其中w为像场宽度，h为像场高度，f为镜头的焦距。
虽然计算出来的视场角比实际视场小，但差别可以忽略。
这里我们以计算的视场角来描述高清监控摄像头的监控范围。
1/2.7''CMOS成像尺寸为：w*h=5.27mm*3.96mm。
步骤二：假定前提条件：高清监控摄像头的监控范围除了跟镜头焦距及安装位置有关外，还跟镜头的安装角度有关。
这里需要假定几个条件，（1）半球高清监控摄像头安装高度为：H=3m，走廊的宽度W为：2m；（2）高清监控摄像头镜头的安装角度为0°（即镜头水平）；（3）电视墙显示屏比例为：4:3，高清监控摄像头模式设置为：4:3。
（4）监控对象为W'*H'=2m宽*3米高的完整走廊范围。
步骤三：（1）焦距为3.3mm时计算水平视场角：α1=2arctan（5.27mm/2*3.3mm）=77.2°垂直视场角：β1=2arctan（3.96mm/2*3.3mm）=61.9°（2）焦距为12mm时计算水平视场角：α2=2arctan （5.27mm/2*12mm）=24.8°垂直视场角：β2:=2arctan（3.96mm/2*12mm）=18.7°步骤四：（1）高清监控摄像头焦距为3.3mm时：①垂直方向上，能看到完整走廊的最小距离（距离高清监控摄像头的水平距离）为：dvmin=H/tan（β1/2）=3000mm/tan(61.9°/2) =5000mm=5米;②水平方向上，能看到完整走廊的最小距离（距离高清监控摄像头的水平距离）为：dhmin=W/2*tan(α1/2)=2000mm/2*tan(77.2°/2)=1253mm= 1.25米由于dvmin>dhmin，因此，焦距为3.3mm 时，监控范围为距离高清监控摄像头监控方向5米以外的走廊区域。
监控摄像头焦距与距离
监控摄像头焦距与距离监控摄像头焦距与距离一、监控摄像头镜头可视角度表 镜头焦距 搭配1/3" CCD 搭配1/4" CCD二者差的异性 2.8 mm 89.9° 75.6°14.3° 3.6 mm 75.7 ° 62.2°13.5° 4 mm 69.9 ° 57.0°12.9°6 mm 50.0 ° 39.8°10.2° 8 mm 38.5 ° 30.4°8.1° 12 mm 26.2 ° 20.5°5.7° 16 mm 19.8 ° 15.4°4.4° 25 mm 10.6 ° 8.3°2.3° 60 mm 5.3 °4.1° 1.2° 二、监控摄像头镜头可视距离表三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
监控镜头焦距计算
监控镜头焦距计算首先，要了解监控系统中焦距的概念。
焦距是指摄像机镜头与焦平面的距离，它主要决定了摄像机镜头的视场大小以及焦点的位置。
在选择监控摄像机的焦距时，需要考虑以下几个因素：1.监控目标的距离：监控系统所需的视场大小与监控目标的距离密切相关。
如果监控目标距离摄像机较近，那么需要选择较小的焦距；如果监控目标距离摄像机较远，那么需要选择较大的焦距。
因此，在确定摄像机的焦距时需要准确测量监控目标的距离。
2.监控区域的大小：监控区域的大小也会影响焦距的选择。
一般来说，如果监控区域较大，则需要选择较小的焦距以确保整个区域都能够被摄像机捕捉到；如果监控区域较小，则可以选择较大的焦距以便更好地观察细节。
3.分辨率要求：分辨率是指摄像机可以捕捉到的图像细节的数量。
较高的分辨率要求通常需要较小的焦距，而较低的分辨率则可以使用较大的焦距。
根据以上因素，可以使用以下方法计算监控摄像机的焦距：1.预测法：通过对监控目标的距离、区域大小和分辨率要求进行估计，可以使用以下公式来预测焦距：焦距=（距离×物体高度）/画幅高度。
其中，画幅高度是指相机感光元件的高度。
2.实测法：使用已知焦距的摄像机，在实际监控环境中进行拍摄，并通过观察图像的清晰度和细节来判断焦距的适宜性。
根据观察结果，可以逐渐调整焦距直到达到最佳效果。
3.使用专业软件：现在有一些专业的监控摄像机焦距计算软件可用于帮助确定最佳的焦距。
这些软件通常基于数学模型和光学原理，通过输入监控目标的参数，如距离、区域大小和分辨率要求，来计算出最佳的焦距。
除了上述方法外，还有一些其他因素需要考虑，例如光照条件、场景的复杂程度以及不同摄像机镜头的特性等。
基于这些因素，可以选择适当的摄像机镜头，如变焦镜头或定焦镜头，以满足监控系统的需求。
在实际选择和设置监控摄像机焦距时，建议结合多种方法，包括预测法、实测法和专业软件的使用。
此外，根据具体的监控需求和环境条件，可以进行适当的调整和优化，以达到最佳的监控效果。
监控摄像头参数详解

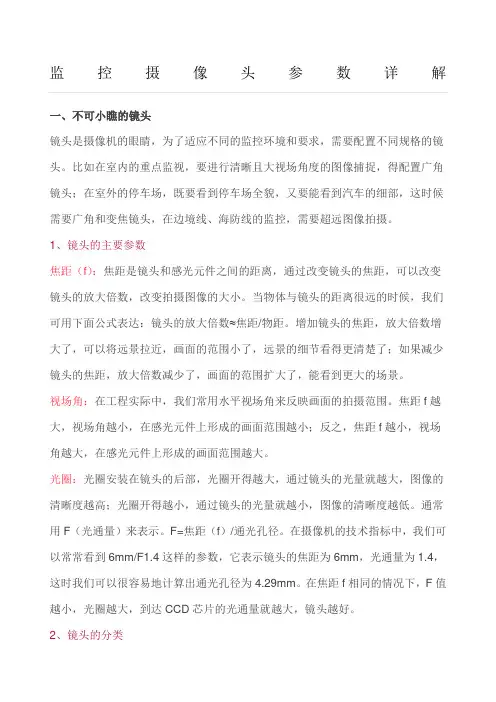

监控摄像头参数详解一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。
比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉,得配置广角镜头;在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部,这时候需要广角和变焦镜头,在边境线、海防线的监控，需要超远图像拍摄。
1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。
当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。
增加镜头的焦距,放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距,放大倍数减少了，画面的范围扩大了，能看到更大的场景。
视场角:在工程实际中,我们常用水平视场角来反映画面的拍摄范围。
焦距f越大,视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小,视场角越大，在感光元件上形成的画面范围越大.光圈:光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高;光圈开得越小，通过镜头的光量就越小，图像的清晰度越低.通常用F(光通量）来表示。
F=焦距(f）/通光孔径。
在摄像机的技术指标中，我们可以常常看到6mm/F1。
4这样的参数，它表示镜头的焦距为6mm，光通量为1。
4，这时我们可以很容易地计算出通光孔径为4.29mm。
在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。
2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。
和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出.接受到的光信号越强，视频信号的幅值就越大。
监控摄像头参数详解
监控摄像头参数详解一、不可小瞧的镜头镜头是摄像机的眼睛，为了适应不同的监控环境和要求，需要配置不同规格的镜头。
比如在室内的重点监视，要进行清晰且大视场角度的图像捕捉，得配置广角镜头；在室外的停车场，既要看到停车场全貌，又要能看到汽车的细部，这时候需要广角和变焦镜头，在边境线、海防线的监控，需要超远图像拍摄。
1、镜头的主要参数焦距（f）：焦距是镜头和感光元件之间的距离，通过改变镜头的焦距，可以改变镜头的放大倍数，改变拍摄图像的大小。
当物体与镜头的距离很远的时候，我们可用下面公式表达：镜头的放大倍数≈焦距/物距。
增加镜头的焦距，放大倍数增大了，可以将远景拉近，画面的范围小了，远景的细节看得更清楚了；如果减少镜头的焦距，放大倍数减少了，画面的范围扩大了，能看到更大的场景。
视场角：在工程实际中，我们常用水平视场角来反映画面的拍摄范围。
焦距f越大，视场角越小，在感光元件上形成的画面范围越小；反之，焦距f越小，视场角越大，在感光元件上形成的画面范围越大。
光圈：光圈安装在镜头的后部，光圈开得越大，通过镜头的光量就越大，图像的清晰度越高；光圈开得越小，通过镜头的光量就越小，图像的清晰度越低。
通常用F（光通量）来表示。
F=焦距（f）/通光孔径。
在摄像机的技术指标中，我们可以常常看到6mm/F1.4这样的参数，它表示镜头的焦距为6mm，光通量为1.4，这时我们可以很容易地计算出通光孔径为4.29mm。
在焦距f相同的情况下，F值越小，光圈越大，到达CCD芯片的光通量就越大，镜头越好。
2、镜头的分类按视角的大小分类按光圈分类二、提高图像清晰的根本在于提高摄像机的感光能力1、感光元件的作用目前，主流监控摄像机的感光元件采用CCD元件，实际上就是光电转换元件。
和以前的CMOS感光元件相比，CCD的感光度是CMOS的3到10倍，因此CCD 芯片可以接受到更多的光信号，转换为电信号后，经视频处理电路滤波、放大形成视频信号输出。
监控摄像头的有效距离计算方法
监控摄像头的有效距离计算方法（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L：被摄物体至镜头的距离h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3" 4.8 3.61/2" 6.4 4.82/3" 8.8 6.61" 12.7 9.6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3,当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q（垂直观看的角度）q=2tg-1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值，如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm(2/3in),镜头焦距f为12mm，从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg=2×2tg=1.46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小。
(二)、图解法如前所示，摄像机镜头的视场由宽（W）。
高（H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；*.欲监视景物的尺寸*.摄像机与景物的距离*.摄像机成像器的尺士：1/3"、1/2"、2/3"或1"。
监控摄像机镜头的计算公式
监控摄像机镜头的计算公式一、焦距：焦距是指摄像机镜头的光轴到画面传感器（或胶片）所在平面的距离。
它与摄像机镜头的镜头组件有关，一般以毫米（mm）为单位表示。
根据光学公式，焦距与物距、像距之间的关系可以用以下公式表示：1/f=1/u+1/v其中，f表示焦距，u表示物距，v表示像距。
二、视角：视角是指摄像机镜头能够拍摄到的场景范围。
它与焦距和传感器尺寸有关，一般以度（°）或弧度（rad）为单位表示。
视角可以分为水平视角、垂直视角和对角线视角，它们之间的关系可以用三角函数表示：h = 2 * arctan(w / (2f))v = 2 * arctan(h / (2f))d = 2 * arctan(sqrt(w^2 + h^2) / (2f))其中，h表示水平视角，v表示垂直视角，d表示对角线视角，w表示传感器的水平尺寸。
三、分辨率：分辨率是指图像中能够分辨的细节数量，一般以像素（Pixel）为单位表示。
分辨率可以分为水平分辨率和垂直分辨率，它们的乘积即为总分辨率。
根据光学公式，分辨率与物距、像距、传感器尺寸和焦距之间的关系可以用以下公式表示：m=(IA/IB)*(u/v)其中，m表示放大倍数，IA表示物体在像上的尺寸，IB表示物体在物上的尺寸，u表示物距，v表示像距。
此外，还有一些其他的常用计算公式：1. 区域面积计算公式：area = width * height其中，width表示画面宽度，height表示画面高度。
2. 距离计算公式：distance = (object height * focal length) / (sensor height)其中，object height表示物体的实际高度，focal length表示焦距，sensor height表示传感器的高度。
以上公式提供了一些常用的计算方法，但是需要注意的是，实际计算中还需要考虑到一些实际因素，如畸变、透镜的质量等。
监控摄像机镜头的计算公式方法
监控摄像机镜头的计算公式方法镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：视场角的计算格式的镜头，在座标图中的交点比代表4mm镜头的线偏上一点。
这表明如果使用4mm镜头就不能覆盖50m的视场。
而用2.8mm的镜头则可以完全覆盖视场。
f=vD/Vf=hD/H其中，f代表焦距，v代表CCD靶面垂直高度，V代表被观测物体高度，h代表CCD靶面水平宽度，H代表被观测物体宽度。
举例：假设用1/2”CCD摄像头观测，被测物体宽440毫米，高330毫米，镜头焦点距物体2500毫米。
由公式可以算出：焦距f=6.4X2500/440≈36毫米或焦距f=4.8X2500/330≈36毫米当焦距数值算出后，如果没有对应焦距的镜头是很正常的，这时可以根据产品目录选择相近的型号，一般选择比计算值小的，这样视角还会大一些。
为了从1/3″与1/2″ CCD摄像机中获取同样的视角，1/3″ CCD摄像机镜头焦距必须缩短；相反如果在1/3″ CCD与1/2″ CCD摄像机中采用相同焦距的镜头，情况又如何呢?1/3″ CCD摄像机视角将比1/2″ CCD摄像机明显地减小，同时1/3″ CCD摄像机的图像在监视器上将比1/2″ CCD 的图像放大，产生了使用长焦距镜头的效果。
另外我们在选择镜头时还要注意这样一个原则：即小尺寸靶面的CCD可使用大尺寸靶面CCD摄像机的镜头，反之则不行。
原因是：如1/2″ CCD 摄像机采用1/3″镜头，则进光量会变小，色彩会变差，甚至图像也会缺损；反之，则进光量会变大，色彩会变好，图像效果肯定会变好。
当然，综合各种因素，摄像机最好还是选择与其相匹配的镜头。
