旋光仪工作原理一、概述旋光仪是一种用于测量物质光学性质的仪器，主要用于测量物质的旋光度。
旋光度是指物质对偏振光旋转的程度，是物质的光学活性的量化表示。
旋光仪通过测量样品对光的旋转角度，可以确定样品的旋光度，进而了解样品的光学性质。
二、工作原理旋光仪的工作原理基于波片和偏振光的相互作用。
以下是旋光仪的工作原理的详细描述：1. 光源与偏振器：旋光仪通常使用单色光源，例如钠光灯或者汞灯。
这些光源会发出一束光线，经过偏振器后，惟独一个方向的光通过。
这个方向的光称为偏振光。
2. 样品槽：样品槽是放置待测样品的位置。
样品通常是液体或者固体，具有光学活性。
样品槽通常由透明材料制成，以便光线可以穿过样品。
3. 波片：波片是旋光仪的关键部件之一。
它是一个具有特殊光学性质的光学元件。
波片的作用是改变光的偏振状态。
旋光仪通常使用四分之一波片或者半波片。
4. 探测器：探测器用于测量通过样品后的光的偏振状态。
它可以检测到光的强度和偏振角度。
5. 工作流程：a. 初始状态：偏振器与波片之间的光线是线偏振光，其偏振方向与偏振器方向一致。
b. 样品放置：将待测样品放置在样品槽中，光线穿过样品后发生旋光。
c. 旋转波片：通过旋转波片，可以改变光的偏振状态。
d. 探测光信号：探测器测量通过样品后的光的强度和偏振角度。
e. 数据处理：根据探测器的测量结果，计算样品的旋光度。
6. 数据分析：通过对测量得到的旋光度进行分析，可以得出样品的光学性质，如旋光度的大小、符号等。
三、应用领域旋光仪广泛应用于化学、生物、医药、食品、农业等领域。
以下是一些旋光仪的应用举例：1. 化学领域：旋光仪可用于测量化学反应中的光学活性物质的旋光度，从而了解反应的进行程度和产物的性质。
2. 生物医药领域：旋光仪可用于测量药物、蛋白质和核酸等生物份子的旋光度，用于研究其结构和性质。
3. 食品领域：旋光仪可用于检测食品中的糖类、氨基酸等物质的旋光度，用于判断食品的质量和真实性。
旋光仪工作原理
旋光仪工作原理旋光仪是一种用于测量物质旋光性质的仪器。
它能够测量物质对偏振光的旋转角度，从而得到物质的旋光度和旋光方向。
旋光仪广泛应用于化学、生物、医药、食品等领域，用于分析和检测物质的旋光性质。
旋光仪的工作原理基于光的偏振和旋光现象。
光是一种电磁波，它的振动方向可以沿任意方向。
光经过偏振器后，惟独振动方向与偏振器相同的光才干通过，其他方向的光被阻挡。
旋光物质会使通过它的偏振光的振动方向发生旋转，这种现象称为旋光。
旋光仪通常由光源、偏振器、样品室、检测器和显示器等组成。
光源发出的光经过偏振器偏振后，进入样品室。
样品室中放置待测物质，光经过物质后的旋光现象会影响到通过的光的振动方向。
检测器接收通过样品的光，并测量其振动方向的变化，从而得到物质的旋光度和旋光方向。
最后，测量结果会显示在显示器上。
旋光仪的工作原理可以通过以下步骤详细解释：1. 光源发出的自然光通过偏振器偏振，惟独与偏振器方向相同的光通过，其他方向的光被阻挡。
2. 偏振后的光进入样品室，通过待测物质。
物质的份子结构和组成会使通过的光的振动方向发生旋转。
3. 旋转后的光进入检测器，检测器会测量通过的光的振动方向的变化。
4. 检测器将测量结果传输给显示器，显示器会显示物质的旋光度和旋光方向。
旋光仪的测量结果可以用来分析物质的化学成份、纯度、浓度等。
旋光度是指物质对偏振光旋转的角度，单位通常为度。
旋光方向是指物质对偏振光旋转的方向，可以是左旋或者右旋。
左旋表示光的振动方向逆时针旋转，右旋表示光的振动方向顺时针旋转。
旋光仪在实际应用中具有广泛的用途。
例如，在制药行业，旋光仪可以用来检测药品中的杂质、纯度和浓度，确保药品的质量。
在食品格业，旋光仪可以用来检测食品中的糖分、脂肪和蛋白质含量，以及判断食品是否符合标准。
在化学研究中，旋光仪可以用来确定化合物的结构和构型，匡助研究人员了解化合物的性质和反应机理。
总之，旋光仪是一种用于测量物质旋光性质的仪器，通过测量物质对偏振光的旋转角度，可以得到物质的旋光度和旋光方向。
旋光仪工作原理

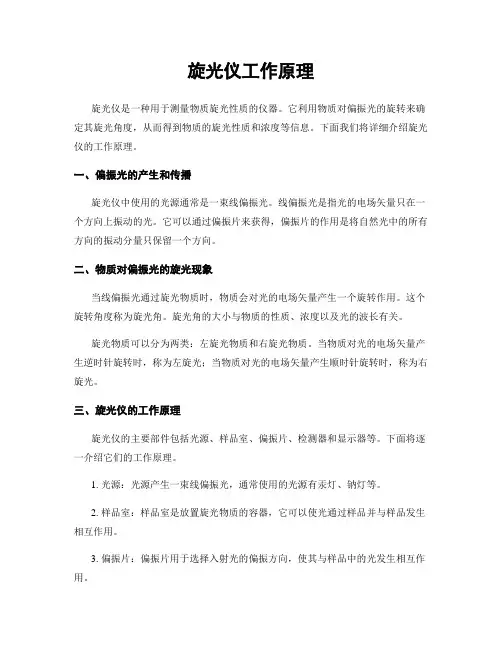

旋光仪工作原理旋光仪是一种用于测量物质旋光性质的仪器。
它利用物质对偏振光的旋转来确定其旋光角度，从而得到物质的旋光性质和浓度等信息。
下面我们将详细介绍旋光仪的工作原理。
一、偏振光的产生和传播旋光仪中使用的光源通常是一束线偏振光。
线偏振光是指光的电场矢量只在一个方向上振动的光。
它可以通过偏振片来获得，偏振片的作用是将自然光中的所有方向的振动分量只保留一个方向。
二、物质对偏振光的旋光现象当线偏振光通过旋光物质时，物质会对光的电场矢量产生一个旋转作用。
这个旋转角度称为旋光角。
旋光角的大小与物质的性质、浓度以及光的波长有关。
旋光物质可以分为两类：左旋光物质和右旋光物质。
当物质对光的电场矢量产生逆时针旋转时，称为左旋光；当物质对光的电场矢量产生顺时针旋转时，称为右旋光。
三、旋光仪的工作原理旋光仪的主要部件包括光源、样品室、偏振片、检测器和显示器等。
下面将逐一介绍它们的工作原理。
1. 光源：光源产生一束线偏振光，通常使用的光源有汞灯、钠灯等。
2. 样品室：样品室是放置旋光物质的容器，它可以使光通过样品并与样品发生相互作用。
3. 偏振片：偏振片用于选择入射光的偏振方向，使其与样品中的光发生相互作用。
4. 检测器：检测器用于测量通过样品后的光的强度变化，通常使用光电二极管作为检测器。
5. 显示器：显示器用于显示测量结果，可以直观地观察样品对光的旋光效应。
旋光仪的工作过程如下：首先，将旋光物质放置在样品室中。
然后，打开光源，产生一束线偏振光。
这束光经过偏振片，选择入射光的偏振方向。
接下来，光线通过样品室，与旋光物质发生相互作用。
样品中的旋光物质会使光的电场矢量发生旋转。
通过检测器测量通过样品后的光的强度变化，可以得到旋光角的大小。
最后，测量结果会显示在显示器上，供用户观察和记录。
四、旋光仪的应用领域旋光仪广泛应用于化学、制药、食品、生物等领域。
它可以用来测量物质的旋光性质和浓度，从而判断物质的纯度、反应程度等。
例如，在制药工业中，旋光仪可以用来检测药品的纯度和浓度，确保药品的质量符合要求。
旋光仪工作原理
旋光仪工作原理旋光仪是一种用于测量物质光学旋光性质的仪器。
它通过测量光束在物质中传播时的光学旋光角度来确定物质的旋光性质。
旋光是指光束在穿过旋光物质后发生的偏转现象，这种偏转是由物质分子的手性结构引起的。
旋光仪的工作原理主要基于波片的旋转和光的干涉原理。
下面将详细介绍旋光仪的工作原理。
1. 光源：旋光仪通常使用单色光源，如钠光灯或汞灯。
这些光源会发出特定波长的单色光。
2. 偏振器：在旋光仪中，光通过偏振器，使光的振动方向只有一个方向。
这样可以保证光通过样品时的振动方向是固定的。
3. 样品室：样品室是旋光仪中用于放置旋光物质的部分。
样品室通常由两个平行的玻璃片构成，样品被夹在两片玻璃片之间。
4. 波片：波片是旋光仪中的关键部分。
波片有两种类型：四分之一波片和半波片。
四分之一波片的作用是将线偏振光转换为圆偏振光，而半波片的作用是将圆偏振光转回为线偏振光。
5. 检测器：检测器用于测量通过样品室的光的强度。
检测器通常是一个光敏电阻或光电二极管。
旋光仪的工作原理如下：1. 光源发出的光通过偏振器，只有一个方向的振动。
2. 光线进入样品室，通过旋光物质。
3. 旋光物质引起光的振动方向发生改变，光线被旋转了一定的角度。
4. 旋转后的光线通过波片，波片将圆偏振光转换为线偏振光。
5. 转换后的光线继续通过偏振器，只有与偏振器方向一致的光线能通过。
6. 通过偏振器的光线进入检测器，检测器测量通过样品室的光的强度。
7. 根据检测器测得的光强度，可以计算出光的旋光角度。
旋光仪的工作原理基于光的干涉现象。
当光线通过旋光物质时，由于旋光物质的手性结构，左旋和右旋的光线会以不同的速度传播，导致光线的相位发生差异。
当光线再次合并时，相位差会导致干涉现象，从而产生旋光角度。
通过测量旋光角度，可以得到物质的旋光性质，如旋光度和旋光方向。
旋光度指的是单位长度内光线的旋转角度，通常以度或弧度表示。
旋光方向指的是光线的旋转方向，可以是左旋或右旋。
旋光仪工作原理
旋光仪工作原理旋光仪是一种用来测量物质对光旋光性质的仪器，通过测量光的旋光角度来确定物质的旋光性质。
旋光是指光在通过某些物质时，光的振动方向发生旋转的现象。
旋光仪广泛应用于化学、生物、医药、食品等领域中对物质的旋光性质进行研究和分析。
旋光仪的工作原理主要基于波长选择性吸收和分光光度计原理。
下面将详细介绍旋光仪的工作原理。
1. 光源系统：旋光仪使用的光源通常是一束白光，通过一系列的光学元件，如反射镜、准直透镜等，将光源发出的光线聚焦到样品上。
2. 样品室：样品室是放置待测样品的地方。
样品室通常由两个圆筒形的夹具构成，样品被置于两个圆筒之间。
样品室的设计可以确保光线通过样品时的稳定性和准确性。
3. 旋光片：旋光片是旋光仪中的一个重要组成部份。
它由一个固定的偏振片和一个可以旋转的偏振片组成。
旋光片的旋转角度可以通过旋转手柄来调节。
4. 探测器：探测器用于测量通过样品后的光线的强度。
常见的探测器包括光电二极管和光电倍增管。
探测器将光信号转化为电信号，并传输给信号处理系统。
5. 信号处理系统：信号处理系统用于接收和处理来自探测器的电信号。
它可以将电信号转化为旋光角度，并显示在仪器的显示屏上。
旋光仪的工作原理可以简单概括为：光源发出的光经过旋光片和样品后，被探测器接收并转化为电信号，信号处理系统将电信号转化为旋光角度，并显示在仪器的显示屏上。
在实际应用中，旋光仪通常需要进行校准，以确保测量结果的准确性和可靠性。
校准通常包括零点校准和灵敏度校准。
零点校准是将旋光仪在没有样品时的读数调整为零。
灵敏度校准是将旋光仪的读数与已知旋光角度的样品进行比较，以确定仪器的灵敏度。
总结起来，旋光仪通过光源系统产生的光线经过样品后，通过旋光片和探测器的作用，将光信号转化为电信号，并经过信号处理系统转化为旋光角度。
旋光仪的工作原理简单而有效，广泛应用于科研和工业领域中对物质旋光性质的研究和分析。
旋光仪工作原理

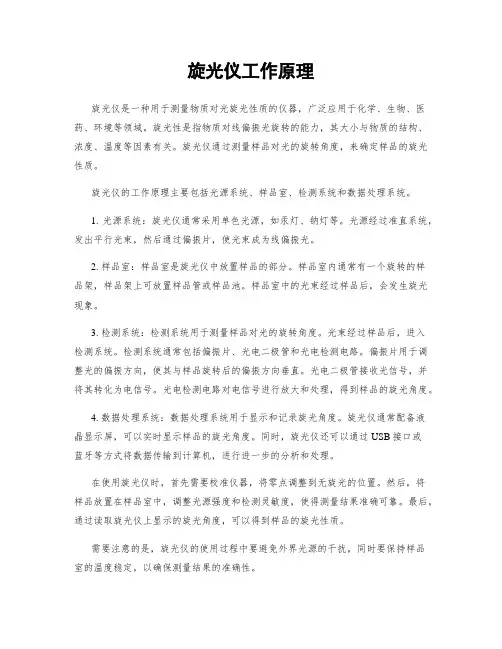

旋光仪工作原理旋光仪是一种用于测量物质对光旋光性质的仪器，广泛应用于化学、生物、医药、环境等领域。
旋光性是指物质对线偏振光旋转的能力，其大小与物质的结构、浓度、温度等因素有关。
旋光仪通过测量样品对光的旋转角度，来确定样品的旋光性质。
旋光仪的工作原理主要包括光源系统、样品室、检测系统和数据处理系统。
1. 光源系统：旋光仪通常采用单色光源，如汞灯、钠灯等。
光源经过准直系统，发出平行光束，然后通过偏振片，使光束成为线偏振光。
2. 样品室：样品室是旋光仪中放置样品的部分。
样品室内通常有一个旋转的样品架，样品架上可放置样品管或样品池。
样品室中的光束经过样品后，会发生旋光现象。
3. 检测系统：检测系统用于测量样品对光的旋转角度。
光束经过样品后，进入检测系统。
检测系统通常包括偏振片、光电二极管和光电检测电路。
偏振片用于调整光的偏振方向，使其与样品旋转后的偏振方向垂直。
光电二极管接收光信号，并将其转化为电信号。
光电检测电路对电信号进行放大和处理，得到样品的旋光角度。
4. 数据处理系统：数据处理系统用于显示和记录旋光角度。
旋光仪通常配备液晶显示屏，可以实时显示样品的旋光角度。
同时，旋光仪还可以通过USB接口或蓝牙等方式将数据传输到计算机，进行进一步的分析和处理。
在使用旋光仪时，首先需要校准仪器，将零点调整到无旋光的位置。
然后，将样品放置在样品室中，调整光源强度和检测灵敏度，使得测量结果准确可靠。
最后，通过读取旋光仪上显示的旋光角度，可以得到样品的旋光性质。
需要注意的是，旋光仪的使用过程中要避免外界光源的干扰，同时要保持样品室的温度稳定，以确保测量结果的准确性。
总结起来，旋光仪是一种用于测量物质旋光性质的仪器，通过光源系统、样品室、检测系统和数据处理系统的配合工作，可以准确测量样品对光的旋转角度。
它在化学、生物、医药、环境等领域具有广泛的应用前景，为科学研究和工业生产提供了重要的实验手段。
旋光仪工作原理
旋光仪工作原理引言概述：旋光仪是一种用于测量物质对光旋光性质的仪器。
它利用光的偏振现象，通过测量光束经过物质后的旋光角度来确定物质的旋光性质。
本文将详细介绍旋光仪的工作原理及其应用。
一、光的偏振现象1.1 光的偏振概念光是一种电磁波，它的电场和磁场振动方向垂直于光传播方向。
当光的电场振动方向只在一个平面上时，称为偏振光。
1.2 光的偏振方式光的偏振方式有线偏振、圆偏振和椭圆偏振三种。
线偏振光的电场振动方向在一个平面上，圆偏振光的电场振动方向沿着光传播方向旋转，椭圆偏振光的电场振动方向在一个平面上，并且振幅不等。
二、旋光现象2.1 旋光现象的定义旋光现象是指光束通过旋光物质后，光的偏振方向发生改变的现象。
旋光物质可以是有机化合物、无机物质或者生物份子。
2.2 旋光角度的测量旋光角度是衡量旋光现象的重要指标。
它是指光束通过旋光物质后，光的偏振方向相对于初始偏振方向旋转的角度。
旋光角度可以通过旋光仪进行测量。
三、旋光仪的构成3.1 光源部份旋光仪的光源部份通常采用单色光源，如汞灯或者钠灯。
光源发出的光经过滤波器，只保留特定波长的光。
3.2 旋光样品池旋光样品池是旋光仪的核心部份，用于容纳旋光物质。
样品池内的旋光物质与光发生相互作用，导致光的偏振方向发生旋转。
3.3 光学检测部份旋光仪的光学检测部份包括偏振片、光电检测器和显示器。
偏振片用于选择光的偏振方向，光电检测器用于测量通过样品池的光强度，显示器用于显示测量结果。
四、旋光仪的工作原理4.1 光源发出的光经过偏振片旋光仪的光源发出的光经过偏振片，只保留一个方向的偏振光。
4.2 光通过旋光样品池偏振光通过旋光样品池后，光的偏振方向发生旋转，旋转角度与样品池中的旋光物质有关。
4.3 光通过光电检测器旋光样品池后的光通过光电检测器，光电检测器测量光的强度变化，并将其转换为电信号。
4.4 显示测量结果电信号经过处理后，旋光仪将测量结果显示在显示器上，显示旋光角度的数值。
旋光仪工作原理
旋光仪工作原理旋光仪是一种用于测量物质对光旋光性质的仪器。
它基于光学原理和旋光现象，通过测量光束经过物质后的旋光角度，来确定物质的旋光性质和浓度。
本文将详细介绍旋光仪的工作原理及其应用。
一、工作原理旋光仪的工作原理基于波长选择性和旋光现象。
当线偏振光通过具有旋光性质的物质时，其振动方向会发生旋转，这种现象称为光旋光。
旋光仪利用这种旋光现象来测量物质的旋光性质。
旋光仪主要由光源、样品池、检测器和计算器组成。
光源发出线偏振光，经过样品池中的物质后，光束的振动方向会发生旋转。
检测器会测量光束的旋光角度，并将其转化为电信号。
计算器则对电信号进行处理和分析，最终得出物质的旋光性质和浓度。
二、工作流程1. 准备工作：首先，需要将旋光仪打开并预热一段时间，以确保仪器的稳定性。
同时，需要校准仪器，以保证测量结果的准确性。
2. 样品处理：将待测物质溶解或悬浮在适当的溶剂中，并将其倒入样品池中。
确保样品池干净，无气泡和杂质。
3. 测量操作：调节仪器的参数，如光源强度、波长选择等。
将样品池放入仪器中，并确保样品与光线垂直。
启动仪器开始测量。
4. 数据处理：仪器会记录下旋光角度的变化，并将其转化为电信号。
计算器会对电信号进行处理和分析，得出旋光角度和物质浓度的结果。
5. 结果分析：根据测量结果，可以判断物质的旋光性质和浓度。
旋光性质可以分为左旋和右旋，左旋表示光束的振动方向逆时针旋转，右旋表示光束的振动方向顺时针旋转。
浓度则表示物质在溶液中的含量。
三、应用领域旋光仪在化学、生物、医药等领域有广泛的应用。
1. 化学领域：旋光仪可用于测量化学反应中的旋光性质，从而判断反应的进行程度和纯度。
例如，可以用旋光仪来测量酶的活性、蛋白质的结构等。
2. 生物领域：旋光仪可以用于测量生物分子的旋光性质，如糖类、氨基酸、核酸等。
通过测量旋光角度，可以了解生物分子的结构和构象变化。
3. 医药领域：旋光仪可以用于药物的质量控制和药效评价。
通过测量药物的旋光性质，可以判断其纯度和活性，从而保证药物的质量和疗效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋光仪工作原理
从光源
(1)射出的光线，通过聚光镜
(3)、滤色镜
(4)经起偏镜
(5)成为平面偏振光，在半波片
(6)处产生三分视场。
通过检偏镜
(8)及物、目镜组
(9)可以观察到如图二所示的三种情况。
转动检偏镜，只有在零度时
(旋光仪出厂前调整好)视场中三部分亮度一致当放进存有被测溶液的试管后，由于溶液具有旋光性，使平面偏振光旋转了一个角度，零度视场便发生了变化
(如图二a或c)转动检偏镜一定角度，能再次出现亮度一致
的视场。
这个转角就是溶液的旋光度，它的数值可通过放大镜
(10)从度盘
(11)上读出。
测得溶液的旋光度后，就可以求出物质的比旋度。
根据比旋度的大小，就能确定该物质的纯度和含量了为便于操作，旋光仪的光学系统以倾斜20°安装在基座上。
光源采用20瓦钠光灯(波长λ=5893A°）。
钠光灯的限流器安装在基座底部，毋需外接限流器。
旋光仪的偏振器均为聚乙烯醇人造偏振片。
三分视界是采用劳伦特石英板装置(半波片)。
转动起偏镜可调整三分视场的影荫角
(旋光仪出厂时调整在3°左右)。
旋光仪采用双游标读数，以消除度盘偏心差。
度盘分360格，每格1°，游标分20格，等于度盘19格，用游标直接读数到0.05°（如图四)。
度盘和检偏镜固为一体，借手轮(1)能作粗、细转动。
游标窗前方装有两块4倍的放大镜，供读数时用。
二、旋光仪使用方法：
(1)将旋光仪接于220V交流电源。
开启电源开关，约5分钟后钠光灯发光正常，就可开始工作。
(2)检查旋光仪零位是否准确，即在旋光仪未放试管或放进充满蒸馏水的试管时，观察零度时视场亮度
是否一致。
如不一致，说明有零位误差，应在测量读数中减去或加上该偏差值。
或放松度盘盖背面四只螺钉，微微转动度盘盖校正之(只能校正0.5°左右的误差，严重的应送制造厂检修)
(3)选取长度适宜的试管，注满待测试液，装上橡皮圈，旋上螺帽，直至不漏水为止。
螺帽不宜旋得太紧，否则护片玻璃会引起应力，影响读数正确性。
然后将试管两头残余溶液揩干，以免影响观察清晰度及测定精度。
(4)测定旋光读数：转动度盘、检偏镜、在视场中觅得亮度一致的位置，再从度盘上读数。
读数是正的为右旋物质，读数是负的为左旋物质。
(5)采用双游标读数法可按下列公式求得结果：式中：A和B分别为两游标窗读数值。
如果A=B，而且度盘转到任意位置都符合等式，则说明旋光仪没有偏心差(一般出厂前旋光仪均作过校正)，可以不用对项读数法。
(6)旋光度和温度也有关系。
对大多数物质，用λ=5893A°（钠光)测定，当温度升高1℃时，旋光度约减少0.3%。
对于要求较高的测定工作，最好能在
20℃±2℃的条件下进行。
三、旋光仪的维护
(1)旋光仪应放在通风干燥和温度适宜的地方，以免受潮发霉。
