碎石级配计算
5~31.5碎石合成级配计算
№14
隆百高速公路№14合同段试验室
(1)
60
0 5.4 92.2 2 0.1 0.3
各种矿料分计筛余百分率（%） (2) (3) (4) (5) (6)
40 0 0 0
组成后级配 (7)
材料1 材料2 材料3% ） （%） （%） 下限 ～ 上限
0 0 3.2 58 33.8 4.5 0.4 0 0 3.2 61.2 95 99.5 100 100 96.8 38.8 5 0.5 100 100 90 30 0 0 0 ～ ～ ～ ～ ～ ～ ～ ～ 100 100 100 60 10 5 0
规定级配范围 通过（累计） （%）
6.8 81.5 11 0.5
结论:
100
90
掺配比例计算图表
80
累计通过率(%)
各点均在范围之内，符合 规范要求。
70 60 50
40
30 20 10 0 底盘 2.36 4.75 9.5 筛孔尺寸(mm) 19 26.5 31.5
试验员：
试验工程师：
隆百高速公路十四标
碎石合成级配试验
承包单位： 监理单位： 委托单位名称 委托单编号 试验完成日期 现场桩号 试样描述
矿料组成 规格mm 百分率% 筛孔mm 31.5 26.5 19 9.5 4.75 2.36 底盘
中交四航局第一工程有限公司 北京中通公路桥梁咨询有限公司
合同号： 编 号： 试验单位 试验规程 试验人签字 复核人签字 主管签字
级配碎石配合比+混凝土配合比计算步骤
一、级配碎石配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。
无水泥的级配碎石1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎石单方用量为： 0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水 2300×0.052=120 kg有水泥的级配碎石2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。
级配碎石单方用量为：粗骨料总质量为： 2300÷（1+0.05）=2190 kg水泥 2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水 2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（180－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）=186 kg3、查表5.4.2 砂率为：33＋（180－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=186÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂石总质量等于：2400－443－186=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:186=1:0.25:1.95:3.05:0.012:0.53实用文档标准文案。

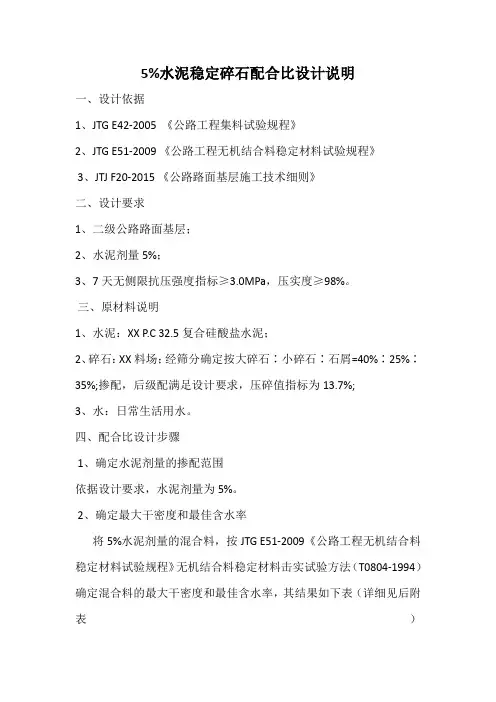

5%水泥稳定级配碎石配合比计算书
5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ F20-2015 《公路路面基层施工技术细则》二、设计要求1、二级公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。
三、原材料说明1、水泥：XX P.C 32.5复合硅酸盐水泥；2、碎石：XX料场；经筛分确定按大碎石∶小碎石∶石屑=40%∶25%∶35%;掺配，后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。
四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。
2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单试件的标准质量m0：m0=ρd V(1+ωopt)K=2.378×2650.7×(1+4.7%)×98%=6467.6 g 考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即 m0'=m0×(1+1%)=6467.6×(1+1%)=6532 g每个试件的干料总质量：m1=m0'/(1+ωopt)=6532/(1+4.7%)=6239 g 每个试件中水泥质量：m2=m1×α/(1+α)=6239×5%/(1+5%)=297 g 每个试件中干土质量：m3=m1-m2=6239-297=5942 g每个试件中的加水量：mw=（m2+m3)×ωopt=(297+5942)×4.7%=293 g故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 297 g 水：mw=293 g大碎石：G大=5942×40%=2377 g 小碎石：G小=5942×25%=1486 g 石屑：G屑=5942×35%= 2080 g2）制备试件按上述材料用量制做试件，进行标准养生。
混凝土用碎石级配配合比设计
混凝土用碎石级配配合比设计摘要：耐久性混凝土中粗骨料颗粒级配的合理，对其性能有很大的影响。
而施工现场往往是采用二级或三级级配，分级采购，分级运输，分级堆放，分级计量，遇到现场工期紧，施工单位往往要求在最短的时间里得到配合比设计结果。
如何能快速准确的得到级配配比，试配法太过费时费力，规划求解法过于强调对计算机知识的掌握，而通过图解法，并借助计算机则能快速得出满足配比要求的连续级配碎石配比。
关键词：二级或三级级配碎石，合成级配，图解法Abstract: the durability of concrete coarse aggregate particle gradation of reasonable, its performance has very big effect. And construction site is often the level 2 or 3 gradation, grading purchasing, grading transportation, grading piled up, grading measurement, meet the tight time limit, construction units often required in the shortest possible time get the mix design. How to quickly and accurately get gradation ratio, try with law too time-consuming, planning method to put too much emphasis on the knowledge of computer to grasp, but through the graphic method, and with computer is able to meet the requirements of the fast draw ratio for gradation gravel ratio.Keywords: level 2 or 3 graded gravel, synthetic gradation, graphic method0 前言根据铁路混凝土用粗骨料应采用二级或三级级配，并应分级采购，分级运输，分级堆放，分级计量的要求。
级配碎石松铺系数计算
K0+810
K0+820
K0+830
K0+840
K0+850
K0+860
K0+870
K0+880
K0+890
K0+900
松浦系数 平均值
1.248
桩号 K0+800 绿化带缘 下承层(m) 石外侧 右3米 131.870 右8米 131.770 右13米 131.670 右3米 131.970 右8米 131.870 右13米 131.770 右3米 132.070 右8米 131.970 右13米 131.870 右3米 132.170 右8米 132.070 右13米 131.970 右3米 131.270 右8米 132.170 右13米 132.070 右3米 132.370 右8米 132.270 右13米 132.170 右3米 132.470 右8米 132.370 右13米 132.270 右3米 132.570 右8米 132.470 右13米 132.370 右3米 132.670 右8米 132.570 右13米 132.470 右3米 132.770 右8米 132.670 右13米 132.570 右3米 132.870 右8米 132.770 右13米 132.670 松铺高程(m) 132.098 132.008 131.887 132.218 132.127 132.000 132.306 132.195 132.122 132.435 132.281 132.208 131.501 132.380 132.322 132.635 132.504 132.426 132.709 132.620 132.533 132.797 132.706 132.619 132.916 132.805 132.717 133.019 132.962 132.832 133.105 133.033 132.920 压实后高程(m) 132.055 131.960 131.848 132.170 132.075 131.954 132.260 132.149 132.075 132.380 132.240 132.160 131.455 132.338 132.270 132.580 132.460 132.375 132.660 132.570 132.480 132.750 132.660 132.570 132.866 132.758 132.666 132.970 132.900 132.780 133.060 132.980 132.870 松铺厚度 (cm) 22.755 23.75 21.716 24.8 25.6865 23 23.56 22.5182 25.215 26.46 21.08 23.75 23.0695 21 25.16 26.46 23.37 25.625 23.94 25 26.25 22.68 23.56 24.94 24.5588 23.5 24.696 24.92 29.21 26.166 23.541 26.313 25 压实厚度 （cm) 18.5 19 17.8 20 20.5 18.4 19 17.9 20.5 21 17 19 18.5 16.8 20 21 19 20.5 19 20 21 18 19 20 19.6 18.8 19.6 20 23 21 19 21 20 松浦系数 1.23 1.25 1.22 1.24 1.253 1.25 1.24 1.258 1.23 1.26 1.24 1.25 1.247 1.25 1.258 1.26 1.23 1.25 1.26 1.25 1.25 1.26 1.24 1.247 1.253 1.25 1.26 1.246 1.27 1.246 1.239 1.253 1.25 41.19 1.2481818
级配碎石掺配比例计算
级配碎石掺配比例计算级配碎石是指一种按照不同颗粒大小进行分类的碎石，通常用于混凝土、道路建设等工程中。
在进行级配碎石的配制时，需要确定不同颗粒大小的碎石的掺配比例，以满足工程的要求。
本文将介绍级配碎石掺配比例的计算方法。
首先，我们需要了解级配碎石的级配范围。
级配范围是指由最大颗粒到最小颗粒的粒径范围。
通常表示为最大粒径Dmax和最小粒径Dmin。
在实际工程中，可以根据工程要求和实验数据选择合适的级配范围。
在计算级配碎石的掺配比例时，需要确定不同颗粒级别的掺配系数。
掺配系数用C表示，表示每个级别中的碎石在总体中的百分比。
掺配系数是根据实验数据和工程要求确定的。
比如，如果要求一些级别的碎石在总体中的百分比为30%，则该级别的掺配系数为0.3根据上述确定的级配范围和掺配系数，可以计算出每个级别的碎石的掺配比例。
首先，我们需要列出级配碎石的级别和对应的粒径范围。
然后，根据实验数据或者工程要求确定每个级别的掺配系数。
接下来，按照以下步骤计算出每个级别的掺配比例：1.计算每个级别的碎石在总体中的重量百分比。
可以通过以下公式计算每个级别的碎石在总体中的重量百分比：Wc = C * (Dmax^3 - Dmin^3) / (D^3)其中，Wc表示每个级别的碎石在总体中的重量百分比，C表示掺配系数，Dmax表示该级别的最大粒径，Dmin表示该级别的最小粒径，D表示总体的平均粒径。
2.计算每个级别的碎石的质量。
可以通过以下公式计算每个级别的碎石的质量：Mc=Wc*M其中，Mc表示每个级别的碎石的质量，Wc表示每个级别的碎石在总体中的重量百分比，M表示总体的质量。
3.计算每个级别的碎石的体积。
可以通过以下公式计算每个级别的碎石的体积：Vc=Mc/ρc其中，Vc表示每个级别的碎石的体积，Mc表示每个级别的碎石的质量，ρc表示每个级别的碎石的密度。
4.计算每个级别的碎石的干体积。
可以通过以下公式计算每个级别的碎石的干体积：Vd=Vc/(1+Wd)其中，Vd表示每个级别的碎石的干体积，Vc表示每个级别的碎石的体积，Wd表示每个级别的碎石的吸水率。
级配碎石配合比+混凝土配合比计算步骤
一、级配碎配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。
无水泥的级配碎1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎单用量为：0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水2300×0.052=120 kg有水泥的级配碎2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。
级配碎单用量为：粗骨料总质量为：2300÷（1+0.05）=2190 kg水泥2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）= kg3、查表5.4.2 砂率为：33＋（－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂总质量等于：2400－443－=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:=1:0.25:1.95:3.05:0.012:0.53。
级配碎石施工方法
级配碎石施工方法一、备料1。
计算材料用量（1)采用未筛分碎石和石屑组成级配碎石时，按表1-1的要求，计算筛分碎石和石屑的配合比.级配碎石或级配碎砾石的颗粒组成范围(2）采用不同粒级的单一尺寸碎石和石屑组成级配碎石时，按表1-1的要求，计算不同粒级碎石和石屑的配合比。
（3）根据各路段基层或底基层的宽度、厚度及规定的压实干密度并按确定的配合比分别诸各段需要的未筛分碎石和石屑的数量或不同粒级碎石和石屑的数量，并计算每车料的堆放距离。
2。
未筛分碎石的含水量较最佳含水量宜大1%左右。
3.未筛分碎石和石屑可按预定比例在料场混合,同时洒水加湿,使涂料的含水量超过最佳含水量约1%。
二、运输和摊铺集料1.集料装车时,应控制每车料的数量基本相等。
2.在同一料场供料的路段内，宜由远到近卸置集料。
卸料距离应严格掌握,避免不够或过多。
未筛分碎石和石屑分别运送时，应先运送碎石。
3。
料堆每隔一定距离应留一缺口。
4.集料在下承层上的堆置时间不应过长。
运送集料较摊铺集料工序宜只提前数天。
5.应事先通过试验确定集料的松铺系数并确定松铺厚度。
人工摊铺涂料时，其松铺系数约为1.40～1。
50;平地机摊铺涂料时，其松铺系数约为1。
25~1。
35。
6.用平地机或其他合适的机具将料均匀地摊铺在预定的宽度上，表面应力求平整，并具有规定的路拱。
应同时摊铺路肩用料.7.检查松铺材料层的厚度，必要时，应进行减料或补料工作。
8.未筛分碎石摊铺平整后，在其较潮湿的情况下，将石屑按已计算的距离卸置其上。
用平地机并辅以人工将石屑均匀表在碎石层上，并摊铺均匀。
9。
采用不同粒级的碎石和石屑时,应将大碎石铺在下层，中碎石铺在中层，小碎石铺在上层。
洒水使碎石湿润后，再摊铺石屑。
三、拌和及整形1。
采用专用稳定土拌和机拌和级配碎石。
(1)。
用稳定土拌和机应拌和两遍以上。
拌和浓度应直到级配碎石层底。
在进行最后一遍拌和之前，必要时先用多铧犁紧贴底面翻拌一遍.(2)。
用平地机进行拌和，宜翻拌5~6遍，使石屑均匀分布于碎石料中。
