如何对有CAD 模型的工件运用“3-2-1”法建立零件坐标系
如何对有CAD 模型的工件运用“3-2-1”法建立零件坐标系三坐标测量仪在各行业中有着广泛的应用，三坐标测量仪操作员要懂得三坐标
测量仪建坐标系的一些方法。
对于有CAD 模型的工件该如何操作呢？“3-2-1”
法建立零件坐标系的主要原理通过三句话来概括：
一个“找正”--------确定第一个轴向；
一个“旋转”--------确定第二个轴向；
三个“平移”--------确定三个轴的零点。
即零件坐标系的原点。
首先，强调的是“3-2-1”法建立零件坐标系的工作原理与工件有无CAD 模
型是没有任何关系的。
对于有CAD 模型的工件，要求建立的工件坐标系必须与CAD 的坐标系相同，所以在建立PCS 之前，必须很清楚CAD 模型坐标系是如何建立的，即建模时的坐标系。
建立坐标系的关键是要将CAD 模型的与工件本身的特征元素统一起来，建立统一的基准，以此来简化工件的测量过程。
在对于有CAD模型的工件，运用“3-2-1”法建立零件坐标系时，手动采集完特征元素，并按照建立规则进行相应的选择后，在最终点击上图的“确定”按钮之前，需先点击“CAD=工件”按钮，然后点击“确定”。
这样，有CAD 模型的工件“3-2-1”法建立零件坐标系就成功的完成了。
其实，点击“CAD=工件”按钮的过程是手动采集的特征元素与CAD 模型坐标系拟合的过程，也是工件拟合
CAD 的过程。
CAD软件中的坐标系与坐标系变换技巧
CAD软件中的坐标系与坐标系变换技巧世界坐标系是CAD软件中的基准坐标系，它是用来精确测量和定位物体的位置和方向的。
世界坐标系的原点通常被设置在绘图区域的中心位置，而坐标轴则是沿着绘图区域的边界线分别设置的。
在世界坐标系中，物体的位置和方向可以通过坐标值来表示，例如一个物体的位置可以用(x, y, z)坐标来表示，而方向可以用(x-axis, y-axis, z-axis)来表示。
局部坐标系是相对于世界坐标系而言的，它是用来表示物体内部构件的位置和方向的。
在CAD软件中，物体通常由多个构件组成，每个构件都有自己的局部坐标系。
局部坐标系的原点通常被设置在构件的几何中心位置，而坐标轴则是沿着构件的主要几何方向分别设置的。
在局部坐标系中，物体的位置和方向也可以通过坐标值来表示，但是这些坐标值是相对于构件的局部坐标系来描述的。
坐标系变换技巧是指通过改变物体的位置和方向来实现不同的效果。
在CAD软件中，常见的坐标系变换技巧包括平移、旋转和缩放。
平移是将物体沿着一些方向移动一定的距离。
在CAD软件中，可以通过指定平移向量来实现平移操作。
平移向量通常由(x,y,z)三个坐标值来表示，而物体的位置也会相应地改变。
旋转是将物体绕着一些轴线旋转一定的角度。
在CAD软件中，可以通过指定旋转轴和旋转角度来实现旋转操作。
旋转轴通常由(x-axis, y-axis, z-axis)三个坐标值来表示，而旋转角度可以由一个标量值来表示。
缩放是改变物体的尺寸比例。
在CAD软件中，可以通过指定缩放比例来实现缩放操作。
缩放比例通常由一个标量值来表示，而物体的尺寸也会相应地改变。
除了平移、旋转和缩放外，还有一些其他的坐标系变换技巧可以用来实现不同的效果，例如镜像、偏移、阵列等。
这些技巧都是通过改变物体的位置和方向来实现的，可以根据具体需求灵活运用。
CAD坐标系与参照系设置方法
CAD坐标系与参照系设置方法在AE软件中，设置坐标系与参照系是非常重要的一步，它可以帮助我们更准确地定位我们的工作内容。
下面我将介绍一些常见的CAD坐标系与参照系设置方法。
在AE软件中，我们可以通过以下步骤设置CAD坐标系与参照系：1. 打开AE软件，并创建一个新的工程。
2. 在工程面板中，选择一个合适的图层，右击选择“新建——图层”。
3. 在新建的图层中，我们可以选择插入CAD文件。
点击“文件——导入”并选择CAD文件。
4. 导入CAD文件后，我们需要进行坐标系的设置。
选中刚导入的图层，在属性面板中寻找“坐标系”选项。
5. 点击“坐标系”，可以看到有几种不同的设置选项。
通常，我们可以选择“世界坐标系”或“图层坐标系”。
6. 选择“世界坐标系”时，图层将按照全局坐标系进行定位。
这意味着图层的位置与世界坐标系中的原点相关联。
7. 选择“图层坐标系”时，图层的位置将与当前图层的原点相关联。
这意味着图层的位置将相对于此图层的原点定位。
8. 选择适合你的工作需求的坐标系设置，然后根据实际需求调整图层的位置和方向。
除了坐标系设置，参照系的设置也是非常重要的一步。
参照系可以帮助我们在操作CAD文件时更加准确和方便。
在AE软件中，我们可以通过以下步骤设置参照系：1. 打开AE软件，并创建一个新的工程。
2. 在工程面板中，选择一个合适的图层，右击选择“新建——图层”。
3. 在新建的图层中，我们可以选择插入CAD文件。
点击“文件——导入”并选择CAD文件。
4. 导入CAD文件后，选中刚导入的图层，在属性面板中寻找“参照系”选项。
5. 点击“参照系”，可以看到有几种不同的设置选项。
通常，我们可以选择“参考图层”或“合成”。
6. 选择“参考图层”时，我们可以将当前图层的位置和方向与其他图层进行对齐。
只需选择要参考的图层，并将其设置为参考图层即可。
7. 选择“合成”时，当前图层将参考整个合成的位置和方向。
8. 根据实际需求选择适合你的工作方式的参照系设置，然后根据需要调整图层的位置和方向。
CMM建立坐标系(321法)
3-2-1法建立 坐标系
“3”——不在同一直线上的三个点能确定一个平面，利用 此平面的法线矢量确定一个坐标轴方向——找平；
找正
“2”——两个点可确定一条直线，此直线可以围绕已确定的第一个轴向 进行旋转，已此确定第二个轴向——旋转；这个点可以是圆、球等；
“1”——一个点，用于确立坐标系某一轴向的原点；利用平面、直 线、点分别确定三个轴向的零点（零点） ——“平移”
对有CAD模型的工件运用 “3-2-1”法建立零件坐标系
CAD模型的导入
CAD文件名
CAD文件目录
CAD文件类型
处理
对导入的CAD模型进行处理 平移、旋转等操作
视图
实体
网格
标尺 层
“平移模式”，此时你可以按住鼠标右键拖动图形窗口中的CAD模型
“2D旋转模式”，此时你可以按住鼠标右键2维转动图形框中的CAD模型
CAD=工件
“3D旋转模式”，此时你可以按住鼠标右键3维转动图形框中的CAD模型
在最终点击上图的“确定”按钮之前， 需先点击“CAD=工件”按钮，然后 点击“确定”。这样，有CAD模型的 工件“3-2-1”法建立零件坐标系就 成功的完成了。其实，点击“CAD =工件”按钮的过程是手动采集的特 征元素与CAD模型坐标系相拟合的 过程，也是工件拟合CAD的过程。
三坐标测量坐标系的建立
零件坐标系在精确的测量中，正确地建坐标系，与具有精确的测量机，校验好的测头一样重要。
由于我们的工件图纸都是有设计基准的，所有尺寸都是与设计基准相关的，要得到一个正确的检测报告，就必须建立零件坐标系，同时，在批量工件的检测过程中，只需建立好零件坐标系即可运行程序，从而更快捷有效。
机器坐标系MCS与零件坐标系PCS在未建立零件坐标系前，所采集的每一个特征元素的坐标值都是在机器坐标系下。
通过一系列计算，将机器坐标系下的数值转化为相对于工件检测基准的过程称为建立零件坐标系。
PCDMIS建立零件坐标系提供了两种方法：“3-2-1 ”法、迭代法。
一、坐标系的分类：1、第一种分类：机器坐标系：表示符号STARTIUP （启动）零件坐标系：表示符号A0、A1…2、第二种分类：直角坐标系：应用坐标符号X、Y、Z极坐标系：应用坐标符号 A （极角）R （极径）H （深度值即Z值）二、建立坐标系的原则：1、遵循原则：右手螺旋法则右手螺旋法则：拇指指向绕着的轴的正方向，顺着四指旋转的方向角度为正，反之为负。
2、采集特征元素时，要注意保证最大范围包容所测元素并均匀分布；三、建立坐标系的方法:（一）、常规建立坐标系（3-2-1法）应用场合：主要应用于PCS的原点在工件本身、机器的行程范围内能找到的工件，是一种通用方法。
又称之为“面、线、点”法。
建立坐标系有三步：1、找正，确定第一轴向，使用平面的法相矢量方向2、 旋转到轴线，确定第二轴向3、 平移，确定三个轴向的零点。
适用范围：① 没有CAD 莫型，根据图纸设计基准建立零件坐标系 ② 有CAD 莫型，建立和 CAD 莫型完全相同的坐标系，需点击 CAD=PART 使模型和零件实际摆放位置重合第一步：在零件上建立和 CAD 模型完全相同的坐标系X 方向的零点，然后点击 原点。
线LIN1，用线的Y 坐标分量作为坐标系的 Y 方向的零点，然后点击 原点。
平面PLN1，用面的Z 坐标分量作为坐标系的 Z 方向的零点，然后点击 原点。

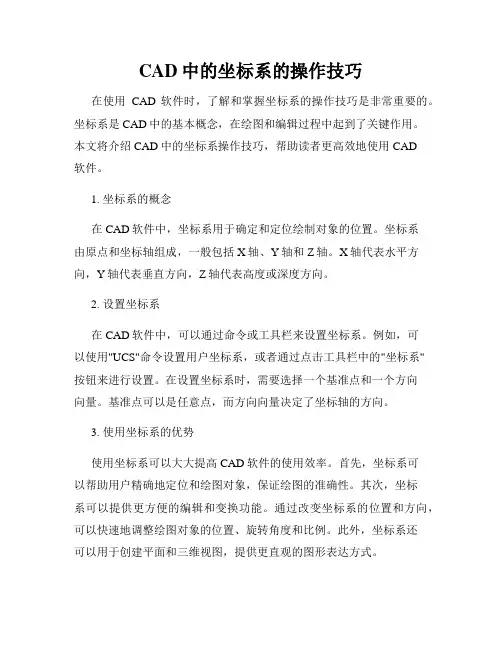

CAD中的坐标系的操作技巧
CAD中的坐标系的操作技巧在使用CAD软件时，了解和掌握坐标系的操作技巧是非常重要的。
坐标系是CAD中的基本概念，在绘图和编辑过程中起到了关键作用。
本文将介绍CAD中的坐标系操作技巧，帮助读者更高效地使用CAD软件。
1. 坐标系的概念在CAD软件中，坐标系用于确定和定位绘制对象的位置。
坐标系由原点和坐标轴组成，一般包括X轴、Y轴和Z轴。
X轴代表水平方向，Y轴代表垂直方向，Z轴代表高度或深度方向。
2. 设置坐标系在CAD软件中，可以通过命令或工具栏来设置坐标系。
例如，可以使用"UCS"命令设置用户坐标系，或者通过点击工具栏中的"坐标系"按钮来进行设置。
在设置坐标系时，需要选择一个基准点和一个方向向量。
基准点可以是任意点，而方向向量决定了坐标轴的方向。
3. 使用坐标系的优势使用坐标系可以大大提高CAD软件的使用效率。
首先，坐标系可以帮助用户精确地定位和绘图对象，保证绘图的准确性。
其次，坐标系可以提供更方便的编辑和变换功能。
通过改变坐标系的位置和方向，可以快速地调整绘图对象的位置、旋转角度和比例。
此外，坐标系还可以用于创建平面和三维视图，提供更直观的图形表达方式。
4. 坐标系的移动和旋转在CAD软件中，可以通过命令或工具栏来移动和旋转坐标系。
例如，可以使用"MOVE"命令选择移动坐标系的基准点，然后指定新的位置。
同样地，可以使用"ROTATE"命令选择旋转坐标系的基准点和角度，进行坐标系的旋转操作。
5. 设置和切换坐标系CAD软件通常允许用户设置和切换不同的坐标系。
这些坐标系可以是世界坐标系、用户坐标系或局部坐标系等。
通过切换不同的坐标系，用户可以快速地在不同的绘图环境中工作。
例如，在绘制建筑平面图时，可以设置一个建筑物的局部坐标系，以便更好地进行绘图和编辑。
6. 坐标系的缩放和比例CAD软件还提供了缩放和比例功能，可以调整坐标系的大小和比例。
三坐标测量机CAD数模导入功能迭代法建立坐标系
三坐标测量机CAD数模导入功能迭代法建立坐标系三坐标测量机作为一种高精度的通用测量设备已经有了几十年的发展历史,其在工业生产领域中的使用越来越为广泛,也越来越受到制造企业的重视.而三坐标测量软件中自从可以对CAD 功能的导入，更是将三坐标测量机的应用领域和易用性推到一个新的高度。
以下对CAD在三坐标测量中的应用做简要介绍。
虚拟测量.虚拟测量就是在没有实际工件的情况下对CAD模型在软件中进行测量.虚拟测量可以通过对没有尺寸数据的CAD模型进行测量,确定其各种尺寸参数.但这不是虚拟测量的主要目的,虚拟测量的主要功能是为在脱机状态下进行自动测量编程做服务.三坐标测量软件要进行虚拟测量时,先打开测量软件,选择脱机工作模式,然后导入所要测量的CAD模型,并将CAD模型对应到选定的坐标系中即进行测量.根据所要测量的几何元素,使用鼠标在CAD模型上点击所要采点的位置,此时CAD模型上会显示所采点的位置及其矢量方向.根据所测量的几何要素的需要,可进行多次采点.当采够所需要的点数后再在采点窗口中点确定,系统将会驱动虚拟测头进行采点,并拟和出要测的几何元素及其图形.评定位置公差.在以往的三坐标测量软件中，要对几何元素的位置公差进行评定，必须手工输入几何元素的理论位置，然后再和实际测量得到的值进行比对，这样对位置公差的评定很不方便.当坐标测量机软件引入CAD功能之后,就可以在软件中对CAD模型进行测量,由于模型是设计出来的,所以对其进行测量所测得值既为几何元素的理论值.在有了理论值之后,在对应的坐标系下再对实际工件进行测量,即得到了所需几何元素的实际值.这样就可以对所测几何元素的位置公差进行评定.脱机编程.在三坐标测量软件没有引入CAD功能之前,对测量程序的编制要求专业人员对应图纸进行编程,这种编程方法使用较为复杂,且对操作人员要求较高.还有一种方法就是使用三坐标测量软件的自学习编程功能,在对工件进行实际测量的同时自动生成测量程序.当再次测量同样的工件时即可调用此程序进行自动测量.由于这种方法简单易用,适应面广,因此在业内被广泛使用.但由于这种编程离不开实际工件,所以也就带来了很多难以克服的缺点.一.由于编程离不开硬件环境,必须要将给测量机配套的气源等打开,使测量机能正常运行方能进行编程,这样编成较为繁琐.二.编程离不开工件,所以就必须等工件加工完成后才能进行编程,这样便会降低了工作效率从而影响生产.三坐标测量软件中加入了导入CAD功能之后,由于可在脱机状态下通过对CAD模型进行虚拟测量,从而可完成自学习编程的过程,因此解决了以上问题.无论生产是否进行,只要将设计部门设计的CAD图纸文件输入到测量软件中，就可以进行编程.等工件加工完成就可以进行程序测量,这样就大大提高的生产效率.其具体的方法是先在三坐标测量机软件中打开要测量工件的CAD模型,然后打开测量程序自学习功能,建立好坐标系后就可以开始模拟对工件的测量.系统将自动生成测量程序,在程序编制完成之后,还可以在CAD环境中调用程序进行模拟测量,对程序进行验证,找出运行过程中出现的错误测量路径和采点,并对程序进行修正,将实际测量中可能出现的问题降到最低,也最大程度的保证了测量过程中的安全性.三坐标测量机应用三个点、二个圆作为特征元素建立迭代坐标系。
三坐标建立坐标系意义和方法
三坐标测量机上建立零件坐标系的意义和建立方法简述建立零件坐标系在三坐标测量的直接体现是提高测量效率和测量的准确性，这也是三坐标测量区别与传统测量的主要特点之一。
有了零件坐标系，测量是由软件进行坐标转换，实现自动找正。
建立零件坐标系的主要意义：1、在零件坐标系上编制的测量程序可以重复运行而不受零件摆放位置的影响，所以编制程序前首先要建立零件坐标系。
而建立坐标系所使用的元素不一定是零件的基准元素。
2、在测量过程中要检测位置度误差，许多测量软件在计算位置度时直接使用坐标系为基准计算位置度误差，所以要直接使用零件的设计基准或加工基准等等建立零件坐标系。
3、为了进行数字化扫描或数字化点作为CAD/CAM软件的输入，需要以整体基准或实物基准建立坐标系。
4、当需要用CAD数模进行零件测量时，要按照CAD数模的要求建立零件坐标系，使零件的坐标系与CAD数模的坐标系一致，才能进行自动测量或编程测量。
5、需要进行精确的点测量时，根据情况建立零件坐标系（使测点的半径补偿更为准确）。
6、为了测量方便，和其它特殊需要。
在测量过程中我们可能根据具体情况和测量的需要多次建立和反复调用零件坐标系，而只有在评价零件的被测元素时要准确的识别和采用各种要求的基准进行计算和评价。
需要说明的是，对于不清楚或不确定的计算基准问题，一定要取得责任工艺员或工程师的认可和批准，方可给出检测结论。
建立零件坐标系最常用的方法是3-2-1法。
3-2-1法是用3点测平面取其法矢建立第一轴，用2点测线投影到平面建立第二轴（这样两个轴绝对垂直，而第三轴自动建立，三轴垂直保证符合直角坐标系的定义），用一点或点元素建立坐标系零点。
由于3-2-1法建立的零件坐标系，是符合笛卡尔直角坐标原理，因此在三坐标测量机的运用是及其普遍的。
CAD坐标系的使用方法
CAD坐标系的使用方法CAD（Computer-aided Design，计算机辅助设计）是一种常用的工程制图软件，广泛应用于建筑、机械等行业。
在CAD软件中，坐标系是一个非常重要的概念，它可以帮助我们准确地定位和测量图形上的点、线和面。
本文将介绍CAD软件中坐标系的使用方法，帮助读者快速掌握相关技巧。
在CAD软件中，坐标系有两种常见的表示方式：绝对坐标系和相对坐标系。
绝对坐标系是以画布的原点为基准，使用X、Y、Z三个数值表示一个点在空间中的位置。
相对坐标系则是以某个点为基准，使用相对于基准点的偏移值表示一个点的位置。
要使用CAD软件中的坐标系进行绘图，首先需要设置坐标系统。
可以通过工具栏上的“坐标系设置”按钮进入设置界面。
在设置界面中，我们可以选择绝对坐标系还是相对坐标系，并可以设置原点的位置和单位。
使用绝对坐标系时，可以直接在CAD软件的绘图区域中输入坐标数值来定位点、画线或生成图形。
例如，要在坐标系原点处绘制一个点，可以在命令栏中输入“Point 0,0”来生成一个坐标为（0,0）的点。
使用相对坐标系时，需要先指定一个基准点，然后输入相对于基准点的偏移值。
例如，要以坐标（1,1）为基准点绘制一个位移为（2,3）的点，可以在命令栏中输入“Point 2,3”来生成坐标为（3,4）的点。
在CAD软件中，还有一种常用的坐标系表示方式是极坐标系。
极坐标系是由一个原点和一个角度值组成，表示点在该原点上某个方向上的距离。
在CAD软件中，可以通过在命令栏中输入“@距离<角度”来使用极坐标系绘图。
例如，要以坐标（2,2）为原点，在30度方向上距离为3绘制一个点，可以输入“@3<30”来生成一个坐标为（2+3*cos(30°)，2+3*sin(30°)）的点。
除了上述基本的使用方法，CAD软件还提供了一些高级的坐标系操作功能。
例如，可以通过旋转坐标系、缩放坐标系等操作来更灵活地绘制图形。
三坐标测量中建立零件坐标系的方法
三坐标测量中建立零件坐标系的方法要在零件上建立三轴垂直的一个坐标系，测量仪软件首先利用面元素确定第一轴，因为面元素的方向矢量始终是垂直于该平面的，当我们利用投影到该平面上的一条线来建立第二轴时，第一轴和第二轴就保证绝对是垂直的，至于第三轴就不用你再建了，由软件自动生成垂直于前两轴的第三轴。
这样测量机软件就建立了互相垂直的、符合直角坐标系原理的零件坐标系。
那么在软件内部是如何进行操作的呢？软件内部已经准备好了各种建立零件坐标系的数据结构，它们的初始值是与“机器坐标系”一致的。
当我们要利用3－2－1方法建立零件坐标系时，首先测量面元素（假如是X、Y平面），这时面的法向矢量（我们要作Z轴）与机器坐标系有两个空间夹角（零件肯定不会与机器坐标系完全一致），即与X轴有a角，与Y轴有b角。
2.当我们指定该面元素建立零件坐标系第一轴后（建立Z轴），软件就会让1号坐标系的数据结构首先绕X轴旋转b角度，然后再绕Y轴旋转a角度，使两者重合。
1号坐标系Z零点坐标平移到该平面特征点的Z值。
;3.当我们采用线元素，确定第二轴时，1号坐标系绕Z轴旋转，使指定轴（假如是X轴）与该线重合。
1号坐标系的Y零点平移到这条线特征点的Y值。
.这时只有X轴的零点没有着落，最后一点就是为X轴而设的。
5.零件坐标系的零点如果没有特殊指定，就是按照以上设置的，往往我们还要根据图纸要求，将零件坐标系的零点平移到指定点元素上。
要说明的是，建立零件坐标系第一轴可以是任意轴，确定了平面就指定了轴，如：－X、＋Y、－Z等。
!建立第一轴的元素不一定非是平面，也可以是圆柱轴线、圆锥轴线或构造线（软件不同可能有差别）。
只要你指定了第一轴，实际就指定了相应的工作平面。
指定了X轴，实际也就确定了与其垂直的YZ平面。
指定轴或工作平面的原则，一般是根据零件图纸要求，或使零件坐标系与机器坐标系接近，避免误会。
建立坐标系不一定必须是3－2－1。
比如徊转体零件，只要用平面找正第一轴，再确定中心点为零点，就完全可以了。
建立工件坐标系操作方法
建立工件坐标系操作方法
1. 确定工件的中心点：首先需要在工件上找到准确的中心点，通常通过测量来获得。
2. 定位工件：将工件放置在加工设备上，需要解决工件的定位问题，以便确定它的准确位置。
3. 确定坐标轴方向：确定工件坐标系坐标轴的方向。
通常情况下，Z轴方向指向加工设备的刀具，X轴方向垂直于Z轴，而Y轴方向则右手定则决定。
4. 选择初始点：选择一个已知的初始点，在此点上建立工件坐标系，可以选择工件的表面或者边缘作为初始点。
5. 建立坐标系：根据选择的初始点和坐标轴方向，在工件上建立起坐标系，同时需要确定坐标系的原点和各坐标轴与机床相对应的方向。
6. 清除误差：在建立完坐标系后，需要检查误差和校正偏差，确保坐标系的精度和准确性。
7. 确定工件坐标系的起点：确定工件坐标系的起点，这个点被称为工件零点，它通常位于工件的中心点。
建立坐标系后，需要将零点清零，以便计算机控制系统能够准确地计算出坐标位置。
8. 测量并记录工件坐标系：最后需要进行测量并记录工件坐标系，以便后续的加工过程能够按照准确的坐标系进行。
