模具制造中的测量技术
•角度样板示意图
• 能在两个具有研合性的平面间形成准确角度的量规。利用角度量 •块附件把不同角度的量块组成需要的角度，常用于检定角度样板 •和万能角度尺等，也可用于直接测量精密模具零件的角度
PPT文档演模板
•角度量块
模具制造中的测量技术
•2.正弦尺
•正弦尺是锥度测量常用量具,也可用于机床，在加工带角度的零件 •时用作精密定位。正弦规常用于测量小于45°的角度
PPT文档演模板
•游标卡尺
模具制造中的测量技术
•游标卡尺能精确的测的工件的内径、外径、高度、深度、长 度等
•深度卡尺
•深度卡尺用于测量工件 的深度尺寸、台阶高度 尺寸
PPT文档演模板
•高度卡尺 •高度卡尺主要用于工件 的高度测量和钳工精密 划线
模具制造中的测量技术
•2.千分尺 •千分尺分为机械式千分尺和电子千分尺两类 (相应的也 有白分尺,原理一样但精度低一个数量级
模具制造中的测量技术
•
工具显微镜的光学系统
• 1-光源； 2-滤色片；3-可变光阑； 4-反光镜； 5-聚光镜；
• 6-工作台玻璃板7-物镜组；8-正象棱镜；9- 保护玻璃10-刻度盘；
• 11-米字线分划板；12-目镜组；13-测角读数显微镜
PPT文档演模板
模具制造中的测量技术
•（2）工具显微镜纵、横向读数装置
PPT文档演模板
模具制造中的测量技术
•（1）原理
•光源1发出的光，通过狭缝形成一条扁平的带状光束，以45°左右 •的角度投射到被测表面上，调整仪器可使此投射光束自被测表面 •反射后进入斜置45°的观察光管，于是从目镜中可看到一条凹凸 •不平的亮带（A向视图中未打点的部分）。此亮带即工件表面上被 •照亮了的狭长部分的放大轮廓。测量出此亮带的高度H（图c）即可 •求出被测表面上的实际不平度高度h
PPT文档演模板
模具制造中的测量技术
•2. 双管显微镜
•1-底座；2-工作台紧固螺丝； •3、20-工作台纵横百分尺；4-工作台； •5-V形块；6-观察管；7-目镜测微计； •8-紧固螺钉；9-物镜工作距离调节手 轮；
•10-镜管支架；11-支臂；12-立柱； •13-支臂锁紧手柄；14-支臂升、降螺 母；
•在工具显微镜上，工作台纵、横向移动距离的读数装置常用类似千 •分尺的测微螺旋机构，分度值为0.01mm或0.005mm。万能工具显微 •镜则一般采用阿基米得螺旋显微镜，分度值为1μm。
•在显微镜读数镜头中可看到三种刻度：一种是毫米玻璃刻线尺上的 •刻度，其间距代表1mm；一种是目镜视野中间隔为0.1mm的刻度； •一种是有十圈多一点的阿基米得螺旋刻度和螺旋线里面圆周上一 •摆格圆周刻度，每格圆周刻度代表阿基米得螺旋移动0.001mm
PPT文档演模板
•各种量规
模具制造中的测量技术
•5.塞尺 • 塞尺用于测量间隙尺寸。在检验被测尺寸是否合格时，可以用通止 •法或松紧程度判断。塞尺一般最薄的为0.02毫米；最厚的为3毫米
•塞尺
•成套块规
•6.量块 •也叫块规，常用到的定检设备，测量面表面粗糙度很低，Ra≦ •0.016微米，具有良好的研合性 ，可用于不同长度的组合测量， •通常在恒温干燥度要求较高过的环境下保存。
•它常用于零件形状和位置误差以及小位移的长度测量
• 7.2.3角度和锥度的测量用 具
•1.角度样板和锥度量块
•角度样板
•常用于检验螺纹车刀、成型刀具及零件上斜面或倒角等,角度 •样板是用于检验外锥体，是根据被测角度的两个极限尺寸制成 •的，因此有通端和止端之分
PPT文档演模板
模具制造中的测量技术
•锥度量块
•1-双标线;2-刻度筒; •3-可动分划板;4-固定分划板
•a)目镜千分尺
PPT文档演模板
• b 光切图
•c光路图
模具制造中的测量技术
•（2）使用方法步骤
•1）选取一对合适的物镜分别安装在两镜管的下端 •2）接通光源。 •3）把被测件放在工作台上，若被测件不位于物镜的正下方，则调整 • 工作台，转动支臂11进行对准 •4）调整手轮9，使显微镜徐缓下降，直至在被测表面上能看到扁平的 • 绿色光带为止。光带方向要与表面的加工痕迹垂直。 •5）调整调节环16和调节螺钉17，使在目镜视场中央出现最窄最清晰 • 的亮带 •6）测量 •7）计算
模具制造中的测量技术
•3.测微仪（比较仪） •分为：机械式比较仪、光学比较仪和电学比较仪
•测量时，先用量块研合组成与被测基本尺寸相等的量块组，再用 •此量块组使测微仪指针对零，然后换上被测工件，测微仪指针指 •示的即为被测尺寸的偏差值。测微仪的测量精度高，主要用于高 •精度的圆柱形、球形等零件的测量
PPT文档演模板
•阿基米得螺旋线显微镜的读数
模具制造中的测量技术
•7.3.2万能工具显微镜的基本测量方法
•1）影像测量法 •2）轴切测量法 •3）光学接触法 •4）直角坐标测量法 •5）极坐标测量法
•影像法的视场示意
PPT文档演模板
模具制造中的测量技术
•7.3.3万能工具显微镜在模具零件检验中的应用
PPT文档演模板
模具制造中的测量技术
•7.3工具显微镜
• 7.3.1万能工具显微镜的组成及原理
•1.万能工具显微镜的结构
•1-纵向微动手轮；2、14-纵向滑台 •3-纵向读数显微镜；4-光圈调节环； •5-横向读数显微镜；6-立柱； •7、18-主显微镜；8-立柱倾斜调节柄 •9、16-横向滑台；10-顶尖座； •11-工作台；12-底座； •13-横向微动手轮；15、17-刻度线
PPT文档演模板
•局部放大图
模具制造中的测量技术
•按工具显微镜的工作台的大小和可移动的距离、测量精度的高低以 •及测量范围的宽窄，一般分为小型，大型和万能型及重型。它们的 •测量精度和测量范围不同，但基本结构、测量方法大致相同
•工作原理
•底座12上有互像垂直的纵、横向导轨。纵向滑台2、14；横向滑台9、 16可彼此独立地沿纵、横向粗动、微动和锁紧。纵向滑台2上装有纵 •向玻璃刻线尺和安放工件的玻璃工作台10，玻璃刻线尺的移动量， •即被测工件移动量，可由固定在底座上的纵向读数显微镜3读出。横 •向滑台9、16上装有横向刻线尺和立柱6，立柱的悬臂上装有瞄准用的 •主显微镜7、18。主显微镜在横向的移动可通过横向刻线尺15、17及 •固定在底座上另一横向读数显微镜4读出。被测工件放在工作台上或 •装在两顶针之间，由玻璃工作台下面射出一平行光束照明。主显微 •镜可沿立柱升降以调整焦距，可由此显微镜看到被测工件的轮廓影像
PPT文档演模板
•计算公式 N为物镜放大率
模具制造中的测量技术
•3．电动轮廓仪 •又称表面粗糙度检查仪或侧面仪，是 •利用针描法来测量表面粗糙度
•一般是由传感器、驱动器、指示表、记录器 •、工作台等主要部件组成。
•原理图
•实物图
•其原理是触针的针尖沿被测表面以等速读缓慢地滑行，工件表面的 •微观不平度使针尖上下移动，其移动量通过传感器等装置，并将信 •号加以放大和计算处理或记录下来。轮廓仪按其传感器的工作原理 •分为电感式及压电式。
•水平泡式水平仪
模具制造中的测量技术
•电子水平仪 •其工作原理是利用磁芯与绕阻之间的相对偏移角度 •而发生电感量产生相应的角度读数
•电感式电子水平仪工作原理
PPT文档演模板
模具制造中的测量技术
•2.指示表
•常用的指示表有钟表式百分表（分度值0.01mm）、钟表式千分表 •（分度值0.001～ 0.005mm）杠杆百分表（分度值0.01mm）和杠杆 •千分表（分度值0.002mm）等类型
•sin •＝H /L
PPT文档演模板
模具制造中的测量技术
•7.2.4表面粗糙度测量工具
•1.表面粗糙度样块 •是以目测比较法来判断工件表面光洁度的工具，表面粗糙度样块 •一般用于粗糙度较大的工件表面的近似评定
•需要注意：
• 1）表面粗糙度样块的加工纹理方向及材料应可能与被测零件相同， • 否则易发生错误的判断。 • 2）比较法多为目测，常用于评定低和中等粗糙度值，也可借助于 • 放大镜Ra（0.4～1.6）μm级用）、显微镜或专用的粗糙度比较 • 显微镜进行比较（Ra0 .4μm以下）。
PPT文档演模板
模具制造中的测量技术
•4）投影样板和断面样板 •投影样板是根据所测零件有关轮廓投影到平面上的形状和尺 •寸制造的
•5）立体样板 •立体样板主要用于覆盖件控制修边模的曲面形状和尺寸
•2.检具
•它一般是塑料材质，在汽车、拖拉机等领域广泛应用 。 •分为：单件检具、分总成检具、总成检具。 •前者检测单个制件的加工状态，后二者检测各个制件之 •间的装配状态。
PPT文档演模板
模具制造中的测量技术
•7.2模具零件检验用的常规量 具
•7.2.1尺寸精度的常规测量工具
•1.游标量具 •游标量具分为游标卡尺、游标深度尺和游标高度尺。 •量值的整数部分从本尺上读出，小数部分从游标尺上读出。 •是利用光标原理（主尺上的刻线间距和游标尺上的线距之差） •来读出小数部分
•1.样板与模具轮廓的测量 •测量样板或对模具轮廓检验一般采用直角坐标测量法、极坐标 •测量法或采用光学接触法测量
PPT文档演模板
•圆弧的检测法
模具制造中的测量技术
•样板的应用
•用塞尺或透光目测法检查样板与型腔表面的间隙 •对于大、中型弯曲模的凸、凹模工作表面的曲线和折线用样板控制
•加工一些回转体的模具零件（如车削），其形状和尺寸可由样 •板检验
•轮廓样板常常用于常规机械加工前，在复杂型面（压铸模、塑料模
•也可以用于钳工装配修ቤተ መጻሕፍቲ ባይዱ模具镶块的检验
PPT文档演模板
模具制造中的测量技术

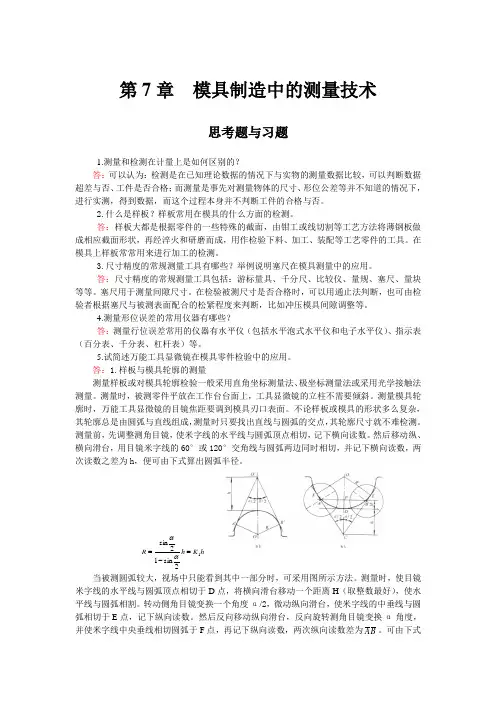

模具制造技术课后习题及答案(共9单元)第7章 模具制造中的测量技术
第7章 模具制造中的测量技术思考题与习题1.测量和检测在计量上是如何区别的？答：可以认为：检测是在已知理论数据的情况下与实物的测量数据比较，可以判断数据超差与否、工件是否合格；而测量是事先对测量物体的尺寸、形位公差等并不知道的情况下，进行实测，得到数据，而这个过程本身并不判断工件的合格与否。
2.什么是样板？样板常用在模具的什么方面的检测。
答：样板大都是根据零件的一些特殊的截面，由钳工或线切割等工艺方法将薄钢板做成相应截面形状，再经淬火和研磨而成，用作检验下料、加工、装配等工艺零件的工具。
在模具上样板常常用来进行加工的检测。
3.尺寸精度的常规测量工具有哪些？举例说明塞尺在模具测量中的应用。
答：尺寸精度的常规测量工具包括：游标量具、千分尺、比较仪、量规、塞尺、量块等等。
塞尺用于测量间隙尺寸。
在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断，比如冲压模具间隙调整等。
4.测量形位误差的常用仪器有哪些？答：测量行位误差常用的仪器有水平仪（包括水平泡式水平仪和电子水平仪）、指示表（百分表、千分表、杠杆表）等。
5.试简述万能工具显微镜在模具零件检验中的应用。
答：1.样板与模具轮廓的测量测量样板或对模具轮廓检验一般采用直角坐标测量法、极坐标测量法或采用光学接触法测量。
测量时，被测零件平放在工作台台面上，工具显微镜的立柱不需要倾斜。
测量模具轮廓时，万能工具显微镜的目镜焦距要调到模具刃口表面。
不论样板或模具的形状多么复杂，其轮廓总是由圆弧与直线组成，测量时只要找出直线与圆弧的交点，其轮廓尺寸就不难检测。
测量前，先调整测角目镜，使米字线的水平线与圆弧顶点相切，记下横向读数。
然后移动纵、横向滑台，用目镜米字线的60°或120°交角线与圆弧两边同时相切，并记下横向读数，两次读数之差为h ，便可由下式算出圆弧半径。
h K h R 12sin 12sin =-=αα当被测圆弧较大，视场中只能看到其中一部分时，可采用图所示方法。
第4章 模具测量
程 序 编 制 途 径
联机编程
脱机编程 自动编程
27
4.5 三坐标测量
4.5.5三坐标测量机的应用
在模具设计和制造中应用，主要体现在以下几方面： 1. 模具零件的常规测量
28
4.5 三坐标测量
2. 模具曲面的测量
29
4.5 三坐标测量
3. 在机测量
30
4.5 三坐标测量
4.5.6如何选择测量地点 选择测量机安装地点时，要考虑机器类型、外型尺寸、机 器重量、结构形式、周围环境，如振动情况、温度条件、适合的 吊装，辅助设备如：合适的气源、电源的安排等。
铸铁平板
13
4.4 常用测量工具及其操作
4.4.7量块、量规
1. 量块 2. 光滑极限量规
3. 圆锥量规
14
4.4 常用测量工具及其操作
4.4.8其他量具
1. 表面粗糙度比较样块 2. 塞尺
3. 螺纹样板 4. 半径样板
15
4.5 三坐标测量
4.5.1三坐标测量概述
三坐标测量机（CMM）是20世纪 60 年代发展起来的一种新型、高效 的精密测量仪器。
尺寸、形状和位置的评定在一次安 装中即可完成
与数学的或数学模型进行测量比较 产生完整的数学信息，完成报告输 出 统计分析和CAD设计
18
4.5 三坐标测量
4.5.2三坐标测量机的组成
三坐标测量机种类繁多、形式各异、性能多样，因所测对象和放置环境条 件各异也不尽相同，但大体上由若干具体一定功能的部分组合而成，大致可以 分为主机、探测系统、电气系统三大部分。
4.4.4指示表类量具
1. 百分表和千分表
2. 带表卡规
11
4.4 常用测量工具及其操作

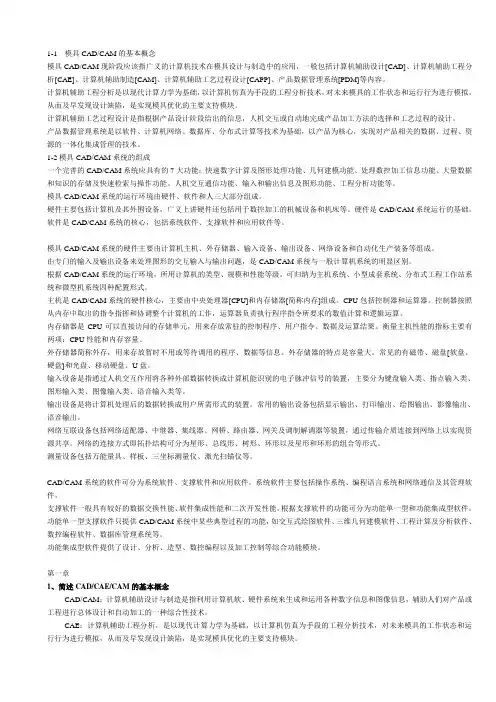

模具CAD、CAM
1-1模具CAD/CAM的基本概念模具CAD/CAM现阶段应该指广义的计算机技术在模具设计与制造中的应用，一般包括计算机辅助设计[CAD]、计算机辅助工程分析[CAE]、计算机辅助制造[CAM]、计算机辅助工艺过程设计[CAPP]、产品数据管理系统[PDM]等内容。
计算机辅助工程分析是以现代计算力学为基础，以计算机仿真为手段的工程分析技术，对未来模具的工作状态和运行行为进行模拟，从而及早发现设计缺陷，是实现模具优化的主要支持模块。
计算机辅助工艺过程设计是指根据产品设计阶段给出的信息，人机交互或自动地完成产品加工方法的选择和工艺过程的设计。
产品数据管理系统是以软件、计算机网络、数据库、分布式计算等技术为基础，以产品为核心，实现对产品相关的数据、过程、资源的一体化集成管理的技术。
1-2模具CAD/CAM系统的组成一个完善的CAD/CAM系统应具有的7大功能：快速数字计算及图形处理功能、几何建模功能、处理数控加工信息功能、大量数据和知识的存储及快速检索与操作功能、人机交互通信功能、输入和输出信息及图形功能、工程分析功能等。
模具CAD/CAM系统的运行环境由硬件、软件和人三大部分组成。
硬件主要包括计算机及其外围设备，广义上讲硬件还包括用于数控加工的机械设备和机床等。
硬件是CAD/CAM系统运行的基础。
软件是CAD/CAM系统的核心，包括系统软件、支撑软件和应用软件等。
模具CAD/CAM系统的硬件主要由计算机主机、外存储器、输入设备、输出设备、网络设备和自动化生产装备等组成。
由专门的输入及输出设备来处理图形的交互输入与输出问题，是CAD/CAM系统与一般计算机系统的明显区别。
根据CAD/CAM系统的运行环境，所用计算机的类型、规模和性能等级，可归纳为主机系统、小型成套系统、分布式工程工作站系统和微型机系统四种配置形式。
主机是CAD/CAM系统的硬件核心，主要由中央处理器[CPU]和内存储器[简称内存]组成。
材料成型与控制工程的模具制造技术
材料成型与控制工程的模具制造技术模具制造技术是材料成型与控制工程中的一个重要内容，它是指利用金属或非金属材料制造模具的过程和方法。
模具作为一种专用工具，被广泛应用于汽车制造、电子制造、家电制造、航空航天、船舶制造等领域，对于提高产品质量和生产效率起着至关重要的作用。
模具制造技术主要包括模具设计、模具制造以及模具试产和模具维修等环节。
首先，模具设计是模具制造的基础，尤其对于复杂模具来说，设计的合理性直接影响到模具的质量和使用寿命。
在设计过程中，需要考虑产品的尺寸、形态、结构特点以及所选用的材料等因素，根据产品要求确定模具的结构形式和开发工艺。
同时，为了提高模具的使用寿命，还需要对模具的冷却系统、脱模系统和定位系统等进行合理设计。
其次，模具制造是将模具设计方案转化为具体产品的过程。
在制造过程中，需要选用适当的材料，并根据设计要求进行加工和组装。
常见的模具制造方法包括数控加工、电火花加工、线切割加工、抛光和拼装等。
其中，数控加工是一种高效、精度高的加工方式，可以实现复杂模具的加工。
然后，模具试产是验证设计和制造的关键环节，通过试产可以评估模具的性能和精度，并对模具进行调整和改进。
试产过程中需要对产品进行模具匹配性能测试、脱模性能测试、尺寸测量等，以确保生产过程中的质量和效率。
最后，模具的维修是保证模具长期使用的重要环节。
模具在使用过程中可能会出现磨损、损坏和老化等问题，需要及时维修和保养。
维修方法主要包括研磨、焊接、退火和涂覆等，可以有效延长模具的使用寿命，并提高生产效率。
对于模具制造技术的发展，当前主要存在以下几个方面的问题和挑战：首先，由于市场需求的多样化和个性化，对模具的要求也越来越高。
模具制造技术需要不断创新和升级，提高生产效率，减少制造周期。
其次，模具制造技术应更加注重环保和可持续发展。
在材料选择和加工过程中，应优先考虑环境友好型材料，减少废弃物产生，降低能源消耗。
再次，模具制造技术需要更加注重人才培养和技术创新。
moldflow圆度测量方法-概述说明以及解释
moldflow圆度测量方法-概述说明以及解释1.引言1.1 概述本文旨在介绍moldflow圆度测量方法，该方法用于评估注塑成型过程中圆形零件的精度和质量。
圆度测量是指对圆形零件的直径、圆心位置和圆度误差进行测量和分析，以评估零件的几何形状是否符合设计要求。
在注塑成型过程中，圆度是一个重要的质量指标，因为许多零件需要具有高精度的圆形形状，如轴承、密封圈等。
圆度误差可能导致零件的不完全贴合、泄漏或摩擦增加，进而影响零件的正常使用。
因此，准确地测量和控制圆度误差对于保证产品的性能和质量是至关重要的。
本文将重点介绍三种常用的moldflow圆度测量方法。
第一种方法是基于投影仪的圆度测量方法，通过对圆形零件的投影图像进行分析，可以获得直径和圆度误差的信息。
第二种方法是使用三坐标测量机进行圆度测量，该方法可以对零件的三维形状进行全面测量，提供更详细的几何参数。
第三种方法是利用激光扫描仪进行圆度测量，该方法非接触式测量，具有高速度和高精度的特点。
本文将详细介绍上述三种测量方法的原理、优缺点以及适用范围，并根据实际应用场景进行比较分析。
此外，我们还将对现有方法的局限性和改进方向进行讨论，以期为圆度测量方法的进一步研究和应用提供一定的指导。
通过本文的阅读，读者将能够了解不同的moldflow圆度测量方法，并根据实际需求选择适合的方法来评估和改进圆形零件的精度和质量。
1.2 文章结构文章结构部分的内容可以按照以下方式编写：文章结构本文将按照以下结构进行探讨和分析Moldflow圆度测量方法。
首先，在引言部分，我们将对文章进行简要概述，并明确文章的目的。
接下来，正文部分将介绍三种常用的Moldflow圆度测量方法，并详细介绍每种方法的原理、步骤和适用范围。
其中，第一种方法是基于XX原理的圆度测量方法，第二种方法是基于XX原理的圆度测量方法，第三种方法是基于XX原理的圆度测量方法。
在结论部分，我们将对整篇文章进行总结，并分析每种方法的优缺点及实际应用价值。

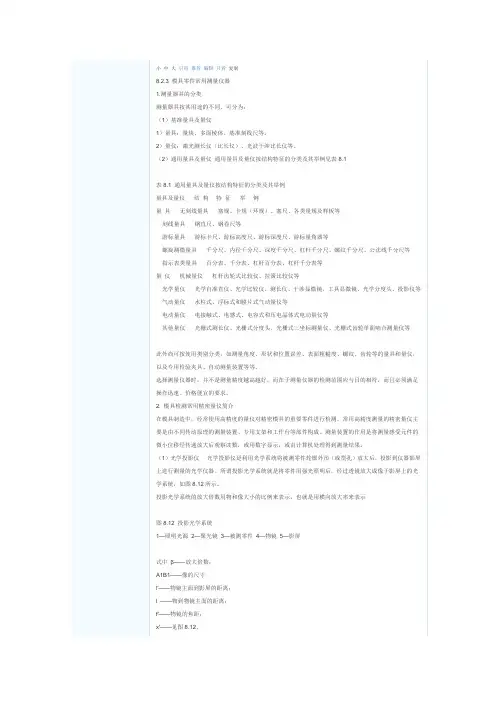

模具测量方法
