中央空调风口分为7大类
中央空调系统的组成和分类
空调系统的分类
按照负担室内负荷所用的介质种类分类
全空气系统：室内负荷全部由经过处理的空气 来负担。需要较多的空气量才能达到效果，所以需 要加大断面的风道或较高的风速。系统造价高，噪 音大。
空调系统的分类
空调系统的分类
使用用途 舒适性空调 使室内人员处于舒适状态 一般范畴空气调节 工艺性空调 确保生产中工艺和产品对空气环境的要求 恒温、恒湿及净化空气调节 按照使用用途分类 空调系统的分类
中央空调系统的组成和分类
单击此处添加副标题
空调系统
单击此处添加标题
01
单击此处添加标题
02
空调系统 组成部分
功 能
包含组件
York中央空调水系统
York中央空调风系统
进风部分
提供新风
进风口、新风\引入通道
冷、热源部分
为空气热湿处理提供冷却、加热能力
制冷、制热装置(冷热水机组)锅炉等
主机:冷水机、热泵、柜机等
风管机
空气净化 处理部分
过滤大气中的尘埃和污染
初、中、高效过滤器
空气处理机组(空调机组)：末端设备=各种风柜和风机盘管
空气热湿 处理部分
调节空气温湿度
热湿交换设备=直接接触式+间壁式/表面式换热器
空气输送部分
输送经过处理的空气并抽回/排除部分室内空气
风机、风道及其调节阀等
空气分配部分
合理组织室内气流
空调房间送风口(如百叶风口、散流器)、回风口
空调系统风管、风口设计选型
流程五 ：计算风管尺寸
B、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸； 圆形风管常用规格（mm）
Ø100 100 Ø120 120 Ø140 140 Ø160 160 Ø180 180 Ø200 200 Ø220 220 Ø250 250 Ø280 280 Ø320 320 Ø360 360 Ø400 400 Ø450 450 Ø500 500 Ø560 560 Ø630 630 Ø700 700 Ø800 800 Ø900 900 Ø1000 1000 Ø1120 1120 Ø1250 1250 Ø1400 1400 Ø1600 1600 Ø1800 1800 Ø2000 2000
在水系统中的大面积区域，一般设有机房，则根据机房 情况进行系统划分；而对于多联机系统来说，内机风量有 限，且型号比较固定，根据已有型号进行合理的系统划分 即可。
流程二 ：系统风量计算
送风量计算依据： 送风量计算依据：
空调房间的送风量G通常按照夏季最大的室内冷负荷，由下式计算确定：
3600Qq
G=
ρ(hn − hs )
1250X1000 1250X1000 1600X1000 1600X1000 2000X1250 2000X1250
பைடு நூலகம்
1000X400 1000X400 1000X500 1000X500 1000X630 1000X630 1600X500 1600X500
1000X1000 1000X1000
800X500 800X500 800X630 800X630 800X800 800X800 1000X800 1000X800

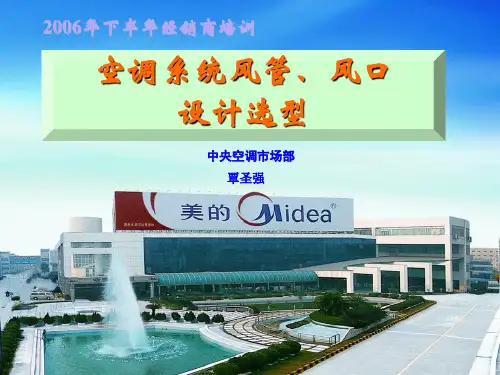

2006年下半年经销商培训 2006年下半年经销商培训
空调系统风管、风口 空调系统风管、 设计选型
中央空调系统(HVAC)的组成
3.3、空调水系统
空调水系统包括冷媒水(冷冻水)系统和冷却水系统两部分组成， 另外还有热媒水系统。 冷媒水系统是将冷水机组制出的冷冻水通过水泵输送到空气处 理设备，将冷量经过热交换后返回到冷水机组进行第二次循环。 该系统通常采用闭式循环系统。主要设备有：冷冻水水泵、膨 胀水箱、分水器、集水器、自动排气阀、水过滤器、水量调节 阀和排污阀和控制仪表等。对于冷媒水要求高的冷水机组还要 相应的设置软化水设备、补水水箱和补水水泵等。 冷却水系统是将冷水机组冷凝器的出水送到冷却塔，在冷却塔 内散热后经水过滤器过滤杂质后进入冷却水泵，送入冷凝器对 冷凝器进行降温散热。形成冷却回路。 在冬季运行时，冷源机组和热源要经过切换。
❖ 机房内的系统设备：冷冻水泵、冷却水泵、分水缸/集 水缸(Header)
❖ 控制：DDC(Direct Digit Control)，冬夏转换
热源：热源是为了空 气处理设备集中提 供一定温度的热媒 水，工程中常见的 空调热源有：锅炉 房、城市热网和热 交换站、燃油或燃 气的中央热水机组 及直燃式溴化锂吸 收式冷热水机组。
❖ 三、空气处理设备(AHU, Air Handling Unit)
空气处理设备的作用是将空气处理到一定的状态，有集 中处理空气的空调机组、集中处理新风的新风机组和设 在空调机房内处理空气的末端设备——风机盘管机组等。
空气处理机组
❖ 3.1概念
新风(OA，Outside Air) 送风(SA，Supply Air) 回风(RA，Return Air) 排风(EA，Exhaust Air) 风阀
空气处理机组的表示法(二段表冷器)
空气处理机组的剖面图
表面冷却器
3.2、空调风系统
空调风系统的作用是将来自空气处理设备的空气通过送风风管 系统送入空调房间内，同时从房间内抽回一定量的空气(即回 风)。经过回风风管系统送至空气处理设备前，其中少量的空气 被排至室外，而大部分被重复利用。 空调送风系统包括通风机、送回风风管、风量调节阀、防火阀、 消声器、风机减震器和空调房间内的送风散流器、回风口等。

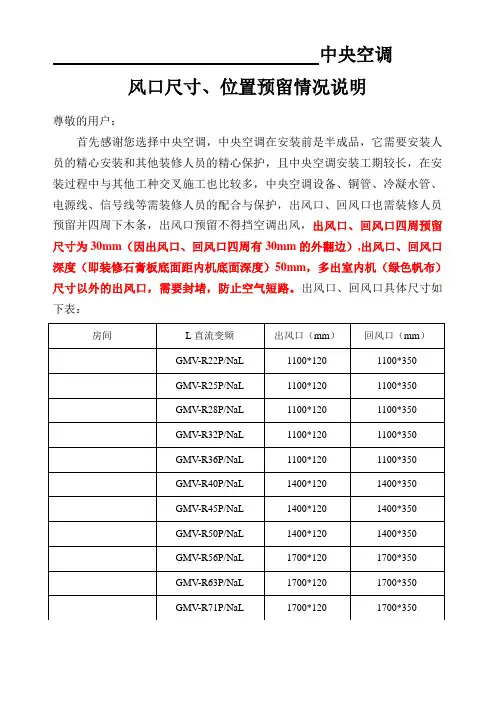

中央空调常用风口尺寸
中央空调
风口尺寸、位置预留情况说明
尊敬的用户：
首先感谢您选择中央空调，中央空调在安装前是半成品，它需要安装人员的精心安装和其他装修人员的精心保护，且中央空调安装工期较长，在安装过程中与其他工种交叉施工也比较多，中央空调设备、铜管、冷凝水管、电源线、信号线等需装修人员的配合与保护，出风口、回风口也需装修人员预留并四周下木条，出风口预留不得挡空调出风，出风口、回风口四周预留尺寸为30mm（因出风口、回风口四周有30mm的外翻边）,出风口、回风口深度（即装修石膏板底面距内机底面深度）50mm，多出室内机（绿色帆布）尺寸以外的出风口，需要封堵，防止空气短路。
出风口、回风口具体尺寸如下表：。
通风与空调工程学习笔记
成辑时间：2012-12-18 通风与空调工程学习笔记[2012-8—13］目录第一篇通风工程学习笔记[2012-3-19] (1)第一章术语 (1)第二章通风机 (1)第三章风管及部件 (3)第二篇通风及空调工程综合学习笔记［2012-8—11] (4)第一章空气调节系统的分类 (4)第二章通风空调设备 (6)第三章通风空调部件 (6)第四章通风管道 (7)第三篇空调工程学习笔记[2012-8-12] (9)第一章制冷原理 (9)第一节系统 (9)第二节制冷系统工作原理 (10)第三节制冷主机分类 (11)第二章空调器 (11)第一节空调器的分类 (11)第二节制冷工况 (11)第三节制热工况 (12)第四节除湿工况 (12)第三章中央空调 (13)第一节类型 (13)第二节按负担室内热湿负荷所用的工作介质分类 (13)第三节中央空调末端设备（二次设备） (14)第四篇空调水系统学习笔记［2012—8-12］ (15)第一章水系统的分类 (15)第二章水系统的一般规定 (16)第三章集水器和分水器 (16)第四章冷水泵和热水泵 (16)第五章阀类及管道配件 (17)第一篇通风工程学习笔记[2012-3—19]第一章术语1、风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
2、风道：采用砼、砖等建筑材料砌筑而成，用于空气流通的通道.3、通风工程：送风、排风、除尘、气力输送以及防、排烟系统工程的统称。
4、空调工程：空气调节、空气净化与洁净室空调系统的总称。
5、风管配件：风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。
6、风管部件：通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查口和测定孔等.7、咬口：金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。
8、漏风量：风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泻出或渗入的空气体积量。
第二章通风机1、离心通风机离心通风机型号组成：“用途代号压力系数—比转数No。

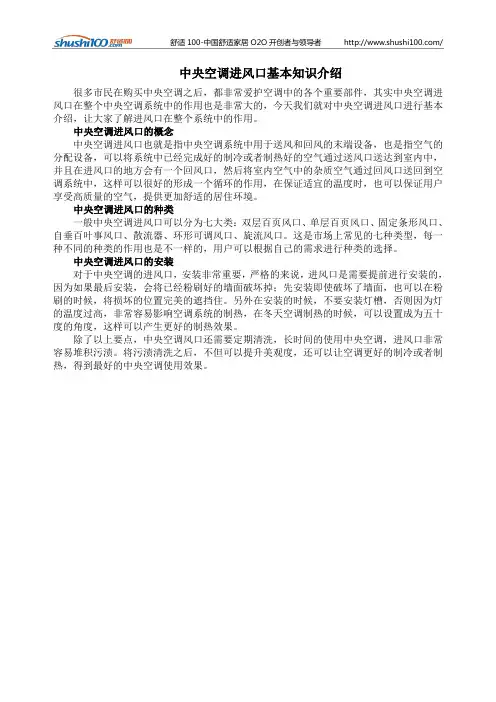

中央空调进风口基本知识介绍
舒适100-中国舒适家居O2O开创者与领导者/
中央空调进风口基本知识介绍
很多市民在购买中央空调之后，都非常爱护空调中的各个重要部件，其实中央空调进风口在整个中央空调系统中的作用也是非常大的，今天我们就对中央空调进风口进行基本介绍，让大家了解进风口在整个系统中的作用。
中央空调进风口的概念
中央空调进风口也就是指中央空调系统中用于送风和回风的末端设备，也是指空气的分配设备，可以将系统中已经完成好的制冷或者制热好的空气通过送风口送达到室内中，并且在进风口的地方会有一个回风口，然后将室内空气中的杂质空气通过回风口送回到空调系统中，这样可以很好的形成一个循环的作用，在保证适宜的温度时，也可以保证用户享受高质量的空气，提供更加舒适的居住环境。
中央空调进风口的种类
一般中央空调进风口可以分为七大类：双层百页风口、单层百页风口、固定条形风口、自垂百叶事风口、散流器、环形可调风口、旋流风口。
这是市场上常见的七种类型，每一种不同的种类的作用也是不一样的，用户可以根据自己的需求进行种类的选择。
中央空调进风口的安装
对于中央空调的进风口，安装非常重要，严格的来说，进风口是需要提前进行安装的，因为如果最后安装，会将已经粉刷好的墙面破坏掉；先安装即使破坏了墙面，也可以在粉刷的时候，将损坏的位置完美的遮挡住。
另外在安装的时候，不要安装灯槽，否则因为灯的温度过高，非常容易影响空调系统的制热，在冬天空调制热的时候，可以设置成为五十度的角度，这样可以产生更好的制热效果。
除了以上要点，中央空调风口还需要定期清洗，长时间的使用中央空调，进风口非常容易堆积污渍。
将污渍清洗之后，不但可以提升美观度，还可以让空调更好的制冷或者制热，得到最好的中央空调使用效果。
中央空调系统介绍资料
３、 冷凝水排放： Ａ家用中央空调可以通过增加排水泵等形式更加灵活的处理排水问题，可通过卫生间的地漏排放。 Ｂ分体空调的凝结水无压排放，对排放坡度等有严格要求，一般排放在外墙上，到处滴水，给邻
居带来很多不便，引起不必要的邻里纠纷，并且时间长了，楼体外墙到处是水渍、锈迹，影响外墙美 观。
４、使用寿命 ： Ａ家用中央空调的直流变速技术，通过调节空调压缩机的转速来调节空调的输出功率，不需要频 繁的开关机，所以机械磨损很小，加上中央空调的制造工艺要求较高，所以使用寿命一般在二十年以 上。 Ｂ分体空调的定频压缩机需要频繁的开启和停止，使用寿命大大缩减，一般在七八年左右。
•1、全空气系统：中央空调系统由集中空气处理设备对空气进行处理（制冷或制热），处理后的空气送 至房间，这种系统称为全空气系统，由于空气处理设备的集中设置，便于维护管理，一般适合用于需要 空调的大空间区域如餐厅、宴会厅、商场等。 •2、全水系统：各空调房间内均设置空气处理设备，这时就需要将由中央制冷机组制出的低温冷冻水（ 或采暖热水）送至各个房间。一般用于房间较多并且使用时间不尽相同的场合，如酒店客房、KTV、小 会议室、饭店包间等等。显而易见的是，由于空气处理设备较多，增加维护及管理的难度，另外水管在 室内走管也增加漏水和凝结水的隐患。全水与全空气相当于两个相反方式吧，一个化整为零，一个化零 为整。 •3、空气-水：介于1和2之间，即大空间用全空气系统，小房间用全水系统，灵活性高，是目前用得最 多的中央空调系统。如冷水机组加风机盘管系统，非常常见的 •4、冷媒式：也就是一般的分体机、多联机（一拖多）之类，与一般中央空调的最大区别是其制冷介质 是冷媒（即氟利昂）而不是水，一般用于家用、及小型商用的场合，缺点是室外机较多影响美观、效率 低、影响室内天花造型.
中央空调 出风口温度标准
中央空调出风口温度标准中央空调出风口温度标准。
中央空调是现代建筑中常见的空调系统，它能够为整个建筑提供舒适的室内温度。
而出风口温度是中央空调系统中一个非常重要的指标，它直接影响着室内空气的舒适度和空调系统的能效。
因此，合理的出风口温度标准对于中央空调系统的运行和使用至关重要。
首先，根据国家标准和相关规定，中央空调的出风口温度应该在一定的范围内。
一般来说，夏季的出风口温度应该控制在22℃-26℃之间，而冬季的出风口温度应该控制在40℃-50℃之间。
这个温度范围既能够保证室内空气的舒适度，又能够保证空调系统的能效。
其次，中央空调的出风口温度标准还需要根据具体的使用环境和需求来进行调整。
例如，在办公室和商业场所，由于人员密集和活动频繁，出风口温度可以适当提高，以保证室内空气的流通和舒适度。
而在医院和实验室等特殊场所，出风口温度则需要更加严格的控制，以保证室内空气的洁净和安全。
另外，中央空调的出风口温度标准还需要考虑到空调系统的运行效果和能耗问题。
如果出风口温度过低，不仅会造成室内空气的干燥和不适，还会增加空调系统的能耗。
而如果出风口温度过高，不仅会影响室内空气的舒适度，还会降低空调系统的制冷或制热效果。
因此，合理控制出风口温度，不仅能够提高空调系统的运行效果，还能够降低能耗，达到节能环保的目的。
最后，中央空调的出风口温度标准还需要结合空调系统的设计和运行参数来进行调整。
例如，空调系统的制冷量、换气量、风速等参数都会对出风口温度产生影响，需要根据实际情况进行调整和优化。
同时，还需要考虑到室内外温差、人员活动状况、建筑结构等因素，综合考虑确定最合适的出风口温度标准。
综上所述，中央空调的出风口温度标准是一个综合考虑了舒适度、能效、环保等因素的重要指标。
合理的出风口温度标准不仅能够保证室内空气的舒适度，还能够提高空调系统的运行效果和节能环保水平。
因此，在设计和使用中央空调系统时，需要充分考虑出风口温度标准，进行合理的调整和控制，以确保空调系统的良好运行和使用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文由沃逸科技提供，不得盗用或用于商业用途！
价格便宜，使用方便！
4.自垂百叶风口 通常情况下靠风口的百叶自重而自然下垂，隔绝室内外的空气交
换，当室内气压大于室外气压时，气流将百叶吹开而向外排气，反之室 内气压小于室外气压时，气流不能反向流入室内，该风口有单向止回作 用。
5.散流器 散流器就是让出风口和出风方向分成多个方向流动，让大面积范
围内都能够分布均匀。可以根据相关要求将散流器制作成正方形或者长 方形。最大的优点就是使得风向辐射更大面积，且风力平均分布，还可 以利用调节阀控制整体风量的大小和速度。
第2页共4页
严正声明：本文由沃逸科技提供，不得盗用或用于商业用途！
6.球形风口 球形可调风口就是一种类似于喷口型的送风口，其气流非常集
中，经过喷口对指定方向送风，但气流喷射出去以后可在顶角设置空间 进行调节，使得气流通过阀门开关来进行调节。最大的优点就是适用于 高大层顶高速送风，类似机场候机大厅等地方。
7.旋流风口 具有诱导比大，风速衰减快的特点，在空调通风系统中可用作大
风量，大温差送风以减少风口数量，安装在天花板或顶棚上，可用于 3 米以内低空间，也可用二种高度大面积送风，高度甚至可达 10 米以上。
第3页共4页
严正声明：本文由沃逸科技提供，不得盗用或用于商业用途！ 第4页共4页
严正声明：本文由沃逸科技提供，不得盗用或用于商业用途！
中央空调风口有 7 大类，你知道吗？
1.单层百叶风口 单层百叶风口只可以上下调节风向，节片角度可以利用叶片间的
ABS 塑料固定支架。单层百叶风口的叶片可以选择横放或者竖放两种来 控制气流的方向。最大的优势就是风向比较集中，风力比较大。
2.双层百叶风口 双层百页风口具有两层相互垂直页片，用来调节水平和垂直页片
