D触发器原理D触发器电路图
D触发器工作原理
D触发器工作原理D触发器是数字电路中常用的一种触发器，它具有存储和延迟功能，常用于时序电路和存储器等应用中。
本文将详细介绍D触发器的工作原理，包括其逻辑符号、真值表、输入输出特性以及触发器的时序图。
1. 逻辑符号和真值表D触发器的逻辑符号如下所示：```D┌───┐D │ │ Q└───┘```其中，D表示输入端，Q表示输出端。
D触发器根据输入端D的电平状态，将其存储在触发器内部，并在时钟信号的上升沿或者下降沿时将存储的数据传递到输出端Q。
D触发器的真值表如下所示：```D │ Q(t) │ Q(t+1)─────┼────────┼────────0 │ 0 │ 01 │ 1 │ 1```2. 输入输出特性D触发器有两个输入端：D和时钟信号。
D输入端用于输入待存储的数据，时钟信号用于触发数据的传递。
D触发器的输出端为Q。
D触发器的输入输出特性如下所示：- 当时钟信号为上升沿时，D触发器将输入端D的电平状态传递到输出端Q；- 当时钟信号为下降沿时，D触发器将输入端D的电平状态传递到输出端Q；- 当时钟信号为稳定状态时，D触发器保持上一次时钟信号变化时的输出状态。
3. 触发器的时序图D触发器的时序图如下所示：```______ ______| | | |D | | | |───┘ └─────────┘ └───| | | || Q | | Q |```时钟信号的上升沿或者下降沿触发D触发器，使其将输入端D的电平状态传递到输出端Q。
在时钟信号变化之前和之后，D触发器的输出保持不变。
4. 工作原理D触发器的工作原理是基于存储和延迟功能。
当时钟信号发生变化时，D触发器根据输入端D的电平状态将其存储在触发器内部，并在时钟信号的上升沿或者下降沿时将存储的数据传递到输出端Q。
具体工作原理如下：- 当时钟信号为上升沿时，D触发器将输入端D的电平状态传递到输出端Q。
如果D为高电平，则输出Q也为高电平；如果D为低电平，则输出Q也为低电平。
d触发器逻辑电路
d触发器逻辑电路介绍d触发器是数字电路中常用的组合逻辑电路。
它具有存储功能，可以通过时钟信号来控制数据的传输和存储。
在本文中，我们将深入探讨d触发器的工作原理和应用场景。
基本原理d触发器是一种双稳态触发器，它可以存储1位的数据。
它由两个与门和两个非门组成。
d触发器有两个输入端：时钟（CLK）和数据（D），以及两个输出端：输出（Q）和非输出（Q’）。
当时钟信号为高电平（正脉冲）时，d触发器的输出Q将根据数据输入D的值进行改变。
如果D为高电平，则Q也为高电平；如果D为低电平，则Q为低电平。
在时钟信号为低电平（负脉冲）时，d触发器的输出将被保持在上一次时钟信号为高电平时的状态。
工作原理下面是d触发器的逻辑电路图：_____D _____| |____ Q| d' |CLK ___|_____|根据上图，我们可以看到当CLK为高电平时，d触发器的输出Q将受到D的值的控制。
具体来说，当CLK为高电平时，两个与门的输出取决于D和d’的值。
如果D 为高电平，d’为低电平，则Q为高电平；如果D为低电平，d’为高电平，则Q为低电平。
当CLK为低电平时，与门的输出被锁存，Q的状态保持不变。
应用场景d触发器在数字电路中有着广泛的应用，特别是在时序电路中。
以下是一些常见的应用场景：1. 时序电路设计d触发器可以用于设计各种时序电路，如计数器、移位寄存器、时钟分频器等。
通过合理使用时钟信号和数据输入D，我们可以实现不同的功能，实现更复杂的计算和控制。
2. 数据存储和同步d触发器可以用作数据存储器件，可以存储和传递数据信号。
通过时钟信号的控制，我们可以实现数据的同步传输，并且确保数据在传输过程中的稳定性。
3. 状态机设计d触发器的状态保持特性使其成为状态机设计中的重要组成部分。
通过合理使用d触发器和其他逻辑门，我们可以实现复杂的状态转换和状态控制逻辑。
4. 内存设计在计算机系统中，d触发器可以被用于构建存储器单元（如SRAM），用于存储和处理数据。
d 触发器的门级电路
d 触发器的门级电路摘要：一、D触发器的基本概念二、D触发器的门级电路实现1.使用传输门搭建D触发器原理图2.观察D触发器原理图，分析相连传输门的共用源漏区处理3.版图设计中的优化策略三、D触发器在数字电路设计中的应用四、总结与展望正文：一、D触发器的基本概念D触发器（Data Trigger）是一种常见的触发器类型，用于在数字电路中存储和传输数据。
它根据输入信号D的状态来决定输出信号的变化，因此得名。
D触发器广泛应用于各种数字系统中，如计算机、通信设备等。
二、D触发器的门级电路实现1.使用传输门搭建D触发器原理图要实现D触发器，首先需要搭建其门级电路。
打开cadence软件，配置好工艺库，打开schematic界面。
然后，使用工艺库内的nmos和pmos搭建出如下图所示的用传输门设计的D触发器原理图。
2.观察D触发器原理图，分析相连传输门的共用源漏区处理通过对D触发器原理图的观察，可以发现，相连的传输门对应的nmos和pmos的源漏区是连在一起的。
因此，可以对其进行共用源漏区处理。
这样，在版图设计中，可以减小版图面积，为制作时节省巨大的成本。
3.版图设计中的优化策略在进行版图设计之前，需要对mos管的布局有初步的规划。
相应的传输门与反相器相连的地方，也可以进行共用源漏区处理。
此外，还可以采用其他优化策略，如合理布局元件，减小信号传输延迟等，以提高电路性能。
三、D触发器在数字电路设计中的应用D触发器在数字电路设计中的应用十分广泛。
它不仅可以用于存储和传输数据，还可以用于实现计数、寄存、控制等功能。
通过与其他触发器、逻辑门等元件配合使用，可以构建出复杂的数字系统。
四、总结与展望本文详细介绍了D触发器的门级电路实现及其在数字电路设计中的应用。
在实际设计过程中，还需根据具体需求和场景，灵活调整和优化电路结构。
随着科技的不断发展，数字电路设计将面临更多挑战，如更低功耗、更高性能等。
d触发器整形电路
d触发器整形电路
d触发器是一种数字电路元件，常用于存储和传输数据。
它有两个输入端和两个输出端，称为D端和Q端。
D端是数据输入端，Q端是数据输出端。
当d触发器的时钟信号上升沿到来时，它会根据D 端的电平状态来改变输出端Q的电平状态。
d触发器的工作原理如下：当时钟信号上升沿到来时，如果D端为高电平，则Q端将保持高电平；如果D端为低电平，则Q端将保持低电平。
换句话说，d触发器会将D端的电平状态存储在自己的内部，然后在时钟信号上升沿到来时将其传输到输出端。
d触发器的作用非常广泛。
它可以用于存储数据，实现数据的暂存和传输功能。
在计算机中，d触发器常常被用作存储单元，用于存储二进制数据。
此外，d触发器还可以用于时序电路的设计，例如计数器和状态机。
除了存储和传输数据的功能外，d触发器还具有一些特殊的性质。
例如，它可以实现边沿检测功能，即在时钟信号的上升沿或下降沿到来时产生输出信号。
这种特性使得d触发器可以用于设计各种触发器、计数器和时序电路。
d触发器是一种非常重要的数字电路元件，它在存储和传输数据、实现边沿检测等方面具有广泛的应用。
通过合理的电路设计和使用d触发器，我们可以实现各种复杂的数字功能，提高电路的性能和
可靠性。

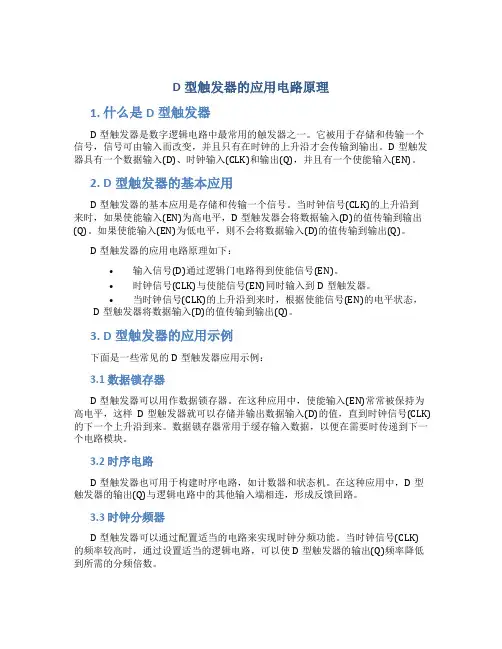

d型触发器的应用电路原理
D型触发器的应用电路原理1. 什么是D型触发器D型触发器是数字逻辑电路中最常用的触发器之一。
它被用于存储和传输一个信号，信号可由输入而改变，并且只有在时钟的上升沿才会传输到输出。
D型触发器具有一个数据输入(D)、时钟输入(CLK)和输出(Q)，并且有一个使能输入(EN)。
2. D型触发器的基本应用D型触发器的基本应用是存储和传输一个信号。
当时钟信号(CLK)的上升沿到来时，如果使能输入(EN)为高电平，D型触发器会将数据输入(D)的值传输到输出(Q)。
如果使能输入(EN)为低电平，则不会将数据输入(D)的值传输到输出(Q)。
D型触发器的应用电路原理如下：•输入信号(D)通过逻辑门电路得到使能信号(EN)。
•时钟信号(CLK)与使能信号(EN)同时输入到D型触发器。
•当时钟信号(CLK)的上升沿到来时，根据使能信号(EN)的电平状态，D型触发器将数据输入(D)的值传输到输出(Q)。
3. D型触发器的应用示例下面是一些常见的D型触发器应用示例：3.1 数据锁存器D型触发器可以用作数据锁存器。
在这种应用中，使能输入(EN)常常被保持为高电平，这样D型触发器就可以存储并输出数据输入(D)的值，直到时钟信号(CLK)的下一个上升沿到来。
数据锁存器常用于缓存输入数据，以便在需要时传递到下一个电路模块。
3.2 时序电路D型触发器也可用于构建时序电路，如计数器和状态机。
在这种应用中，D型触发器的输出(Q)与逻辑电路中的其他输入端相连，形成反馈回路。
3.3 时钟分频器D型触发器可以通过配置适当的电路来实现时钟分频功能。
当时钟信号(CLK)的频率较高时，通过设置适当的逻辑电路，可以使D型触发器的输出(Q)频率降低到所需的分频倍数。
3.4 数据同步器当需要将异步输入信号转换为同步信号时，D型触发器可以被用作数据同步器。
在这种应用中，异步输入信号通常被连接到D型触发器的数据输入(D)，而时钟信号(CLK)则用作使能输入(EN)。
D触发器原理-D触发器电路图
边沿D 触发器:负跳沿触发的主从触发器工作时，在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
D触发器工作原理:SD 和RD 接至基本RS 触发器的输入端，分别是预置和清零端，低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态，都会使Q=1，Q=0，即触发器置1；当SD=1且RD=0时，触发器的状态为0,SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1.CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1，触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D，Q6=Q5=D。
2.当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D，Q4=Q6=D。
由基本RS触发器的逻辑功能可知，Q=D。
3.触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的,即必定有一个是0，若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输出至G3输入的反馈线起到阻止触发器置0的作用,称为置0阻塞线。
因此，该触发器常称为维持-阻塞触发器。
总之，该触发器是在CP正跳沿前接受输入信号，正跳沿时触发翻转，正跳沿后输入即被封锁,三步都是在正跳沿后完成，所以有边沿触发器之称。
抢答器(D触发器方案)
二, 电路原理和组成框图
三, 电路原理参考图1
VCC VCC R7 511 R8 511 R9 511 R10 511 24 J1 Key = A J3 Key = B J4 Key = C GND J5 Key = D 27 J2 VCC Key = Space 21 22
&
5V U1
&
2 LED2 3 LED3 4
25S175D VCC 5V
5
0
SONALERT 200 Hz
14 R11 511
0 U2A 74LS00D
VCC
R1 1.00k 17
16 555_VIRTUAL Timer
OUT
RST DIS THR TRI
15
&
18
R2 1.00k
U2B 74LS00D
25
26
23
74LS175D VCC 5V
GND R11 511 GND
14
&
GND
U2A 74LS00D 1 V1 U2B 74LS00D 1MHz 5V GND GND
15
&
三, 电路原理参考图2
VCC VCC R7 511 R8 511 R9 511 R10 511 24 J1 Key = A J3 Key = B 0 27 J4 Key = C J5 Key = D J2 VCC Key = Space 21 22
CON GND
20 0.1nF C 19 0.47nF Cf
0
�
&
5V U1
1 9 4 5 12 13 ~CLR CLK 1D 2D 3D 4D 1Q ~1Q 2Q ~2Q 3Q ~3Q 4Q ~4Q 2 3 7 6 10 11 15 14
D触发器原理-D触发器电路图
边沿D触发器:负跳沿触发的主从触发器工作时，在正跳沿前加入输入信号。
如果在CP高电平期间输入端出现干扰信号，那么就有可能使触发器的状态岀错。
而边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。
这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器电路结构：该触发器由6个与非门组成，其中G1和G2构成基本RS触发器。
边沿D触发器的逻辑图和逻辑符号D触发器工作原理SD和RD接至基本RS触发器的输入端，分别是预置和清零端，低电平有效。
当SD=O且RD=1时,不论输入端D 为何种状态，都会使Q=1, Q=0,即触发器置1 ; 当SD=1且RD=O时，触发器的状态为O，SD和RD通常又称为直接置1和置0端。
我们设它们均已加入了高电平，不影响电路的工作。
工作过程如下：1. CP=0时，与非门G3和G4封锁，其输出Q3=Q4=1触发器的状态不变。
同时，由于Q3至Q5和Q4至Q6的反馈信号将这两个门打开，因此可接收输入信号D，Q5=D Q6=Q5=D2. 当CP由0变1时触发器翻转。
这时G3和G4打开，它们的输入Q3和Q4的状态由G5和G6的输出状态决定。
Q3=Q5=D Q4=Q6=D由基本RS触发器的逻辑功能可知，Q=D3. 触发器翻转后，在CP=1时输入信号被封锁。
这是因为G3和G4打开后，它们的输出Q3和Q4的状态是互补的，即必定有一个是0,若Q3为0，则经G3输出至G5输入的反馈线将G5封锁，即封锁了D通往基本RS 触发器的路径；该反馈线起到了使触发器维持在0状态和阻止触发器变为1状态的作用，故该反馈线称为置0维持线,置1阻塞线。
Q4为0时，将G3和G6封锁，D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用，称作置1维持线；Q4输岀至G3输入的反馈线起到阻止触发器置0的作用，称为置0阻塞线。
因此，该触发器常称为维持-阻塞触发器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边沿D 触发器:
负跳沿触发的主从触发器工作时,在正跳沿前加入输入信号。
如果在CP 高电平期间输入端出现干扰信号,那么就有可能使触发器的状态出错。
而边沿触发器允许在CP 触发沿来到前一瞬间加入输入信号。
这样,输入端受干扰的时间大大缩短,受干扰的可能性就降低了。
边沿D触发器也称为维持-阻塞边沿D触发器。
电路结构: 该触发器由6个与非门组成,其中G1与G2构成基本RS触发器。
D触发器工作原理:
SD 与RD 接至基本RS 触发器的输入端,分别就是预置与清零端,低电平有效。
当SD=0且RD=1时,不论输入端D为何种状态,都会使Q=1,Q=0,即触发器置1;当SD=1且RD=0时,触发器的状态为0,SD与RD通常又称为直接置1与置0端。
我们设它们均已加入了高电平,不影响电路的工作。
工作过程如下:
1、CP=0时,与非门G3与G4封锁,其输出Q3=Q4=1,触发器的状态不变。
同时,由于Q3至Q5与Q4至Q6的反馈信号将这两个门打开,因此可接收输入信号D,Q5=D,Q6=Q5=D。
2、当CP由0变1时触发器翻转。
这时G3与G4打开,它们的输入Q3与Q4的状态由G5与G6的输出状态决定。
Q3=Q5=D,Q4=Q6=D。
由基本RS触发器的逻辑功能可知,Q=D。
3、触发器翻转后,在CP=1时输入信号被封锁。
这就是因为G3与G4打开后,它们的输出Q3与Q4的状态就是互补的,即必定有一个就是0,若Q3为0,则经G3输出至G5输入的反馈线将G5封锁,即封锁了D通往基本RS 触发器的路径;该反馈线起到了使触发器维持在0状态与阻止触发器变为1状态的作用,故该反馈线称为置0维持线,置1阻塞线。
Q4为0时,将G3与G6封锁,D端通往基本RS触发器的路径也被封锁。
Q4输出端至G6反馈线起到使触发器维持在1状态的作用,称作置1维持线;Q4输出至G3输入的反馈线起到阻止触发器置0的作用,称为置0阻塞线。
因此,该触发器常称为维持-阻塞触发器。
总之,该触发器就是在CP正跳沿前接受输入信号,正跳沿时触发翻转,正跳沿后输入即被封锁,三步都就是在正跳沿后完成,所以有边沿触发器之称。
与主从触发器相比,同工艺的边沿触发器有更强的抗干扰能力与更高的工作速度。
功能描述
2、特征方程 Qn+1=D
3状态转移图
脉冲特性:
1、建立时间:由下图维持阻塞触发器的电路可见,CP信号就是加到门G3与G4上的,因而在CP上升沿到达之前门G5与G6输出端的状态必须稳定地建立起来。
输入信号到达D端以后,要经过一级门电路的传输延迟时间G5的输出状态才能建立起来,而G6的输出状态需要经过两级门电路的传输延迟时间才能建立,因此D 端的输入信号必须先于CP的上升沿到达,而且建立时间应满足: tset≥2tpd。
2、保持时间:由下图可知,为实现边沿触发,应保证CP=1期间门G6的输出状态不变,不受D端状态变化的影响。
为此,在D=0的情况下,当CP上升沿到达以后还要等门G4输出的低电平返回到门G6的输入端以后,D 端的低电平才允许改变。
因此输入低电平信号的保持时间为tHL≥tpd。
在 D=1的情况下,由于CP上升沿到达后G3的输出将G4封锁,所以不要求输入信号继续保持不变,故输入高电平信号的保持时间tHH=0。
3、传输延迟时间:由图工作波形图不难推算出,从CP上升沿到达时开始计算,输出由高电平变为低电平的传输延迟时间tPHL与由低电平变为高电平的传输延迟时间tPLH分别就是:tPHL=3tpd tPLH=2tpd
维持与阻塞D触发器的电路与动态波形
4、最高时钟频率:为保证由门G1～G4组成的同步RS触发器能可靠地翻转,CP高电平的持续时间应大于 tPHL,时钟信号高电平的宽度tWH应大于tPHL。
而为了在下一个CP上升沿到达之前确保门G5与G6新的输出电平得以稳定地建立,CP低电平的持续时间不应小于门G4的传输延迟时间与tset之与,即时钟信号低电平的宽度tWL≥tset+tpd,因此得到:
在实际集成触发器中,每个门传输时间就是不同的,并且作了不同形式的简化,因此上面讨论的结果只就是
一些定性的物理概念。
其真实参数由实验测定。
综上所述,对边沿D触发器归纳为以下几点:
1、边沿D触发器具有接收并记忆信号的功能,又称为锁存器;
2、边沿D触发器属于脉冲触发方式;
3、边沿D触发器不存在约束条件与一次变化现象,抗干扰性能好,工作速度快。
