监控摄像头焦距与距离
监控距离与镜头焦距和放大倍数之间关系电子版本
监控距离与镜头焦距和放大倍数之间关系监控距离与镜头焦距和放大倍数之间关系在视频监控的工程实践中，我们经常会碰到这个问题：我想看清楚100米处的人，应该选用怎样的变焦镜头？选用多少倍变焦的球机？焦距多少才比较合适？根据镜头透射的原理：f/D=h/H其中：f-镜头的焦距mmD-镜头与被拍摄物体之间的距离mh-CCD镜头的高度mmH-监控现场的高度(摄像机摄取的画面的实际高度)m 我们以一款智能高速球机为例：该球机为1/4CCD(w*h=3.6*2.7mm)，18倍光学变焦，F4.1mm～73.8mm。
1、假定甲方想要看清楚一个人清晰的大头像，那么这个距离是多少呢？首先我们先要弄清楚一个概念(用过相机拍照经验的人比较容易理解)：想看清大头像，那么人的脸部大约占画面的1/2，人脸约0.25m，因此监控现场的高度D=0.25*2=0.5m。
代入公式计算：D1=4.1*0.5/2.7=0.76mD2=73.8*0.5/2.7=13.67m因此该款摄像机想看清楚人的大头像，那么0.76m≤D≤13.67m。
2、如果甲方的要求不那么高，比如只是需要能看到整个人体为止，按人均身高1.65计算，人体应占画面的1/2，因此监控现场的高度D=2*1.65=3.3米。
代入公式计算：D1=4.1*3.3/2.7=5.01mD2=73.8*3.3/2.7=90.2m这时候，5.01m≤D≤90.2m3、假定未选好摄像机，但甲方说要拍摄到清晰的150米外的人体，我们也可以算下(假定还是用1/4CCD)：f=150*2.7/3.3=122.73mm，也就是要达到这种效果，选用的摄像机的最长焦距应该达到122.73mm，如果最短焦距是4mm，那么就是31倍变焦。
从上述几个案例来分析，要使镜头能看的更远、更清晰，那么镜头选大的比如1/2的CCD，焦距选长的。
但这也不是毫无限制的，如果用50倍以上的变焦来分辨更远处的物体，实际上并没有多大意义，主要是因为风、水汽等环境因素。
监控的焦距怎么选
监控的焦距怎么选一、根据监控范围选择现在的监控有很多种，早些年的监控焦距都是固定的，但现在的监控画面是可以手动操控的，而监控的焦距决定了监控摄像头监控画面的大小和距离。
如果是在室内安装摄像头，且监控范围较小的话，那么就要选择焦距较小的摄像头，比如3~6mm焦距的摄像头，因为这类摄像头的照射距离在10米以内，但摄像、取景角度较大，可以达到45~70°以上，特别适合室内或小范围区域监控使用。
二、根据安装环境选择从本质上讲，除却一些高端的监控摄像头之外，大多是监控的焦距是固定的，根据安装环境的不同，监控焦距的选择也是不同的。
以室外环境为例，如果安装的环境比较复杂，且距离较远的话，就必须选择焦距大的摄像头，以12mm~16mm的监控摄像头为例，这个区间的摄像头焦距，适合监控20~50米的距离，但因为焦距较大，监控的角度范围会变小很多，一般为15~30°左右。
如果监控场地呈长方形，且监控区域与监控摄像头距离较远的话，选择大焦距监控摄像头是最合适的。
三、根据用户需求选择监控焦距的大小是影响监控摄像头的整体效果的，焦距数值越大，监控照射的区域就越远，但照射的角度也会变小；焦距数值越小，监控的照射的区域就越近，但照射的角度会变大很多。
如果需要选择监控的焦距，最好是根据用户的需求选择，而选择监控不能只看焦距，还要看清晰度和其他功能，部分监控随着焦距的变化，其清晰度也会随之而变化。
总体来说，焦距小的监控适合拍近景，焦距大的监控适合拍远景。
一般情况下，区域为10米范围内的使用近焦距监控摄像头；区域为20米范围的使用中焦距监控摄像头；区域为50米范围的使用远焦距摄像头。
但因为焦距的不同，照射的范围也是不同的，在不确定监控区域范围、不确定安装环境的情况下，给出的选择方案都是理论上的，仅作为参考。
而大多数情况下，都是由多个监控摄像头组成监控区域网，所以对于焦距的选择也是不一样的。
监控镜头焦距与角度照射距离参数
监控镜头焦距与角度照射距离参数标准化工作室编码[XX968T-XX89628-XJ668-XT689N]镜头选配参考标准在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。
有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。
比如说，用某定焦镜头可以看清100m远处的钞票的面值。
一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。
举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。
因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。
例如，用8mm镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。
一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。
若要能分辨出人物，则一般应要求人物的面部成像在356mm（14in）监视器上占到12.7mm(0.5in)以上。
在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。
光学系统的焦距是指光组主点到焦点的距离。
而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。
监控摄像机镜头看清人脸的距离与监控角度
5、视角在30度以上用于20-30米左右场所12MM16MM
6、视角在20度以上用于30-50米左右场所25MM
7、长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视
8、变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；
监控摄像机镜头看清人脸的距离与监控角度
很多朋友都弄不清监控摄像机不同镜头的可视距离与监控角度是怎么样的，下图很清楚的表达了闭路电视监控系统中摄像机的镜头的可监控角度与监控距离，供大家参考。
一、常见镜头视角角度
焦距
规格
角度
2.1 mm小镜头
1/3
150°
2.5mm小镜头
1/3
130°
2.8mm小镜头
1/3
9、针孔镜头：用于隐蔽监控。
镜头越小，监控的面积越大，而图像物体相对较小。镜头越大，监控的面积越小(窄)，而图像物体相对较大。
可以简单的计算方法：可视距离÷2就相等于所需镜头，再参考视角
1/3
57°- 10°
6-60mm电动变倍镜头
1/3
52°- 6°
二、监控摄像机镜头使用场所及角度:
1、广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；如2.8MM2.5MM
2、视角在60度以上用于5*5米左右场所3.6MM4MM
3、视角在50度以上用于8-10米左右场所6MM
115°
2.8mm固定光圈
1/3
115°
3.6mm
1/3
96°
4mm
1/3
78°
6mm
1/3
53°
8mm
监控摄像头焦距与距离
监控摄像头焦距与距离一、监控摄像头镜头可视角度表二、监控摄像头镜头可视距离表三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离,镜头焦头及所要求的成像大小确定的.1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；f=wL/Wf=hL/hf:镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）W：被摄物体宽度L:被摄物体至镜头的距离h:图象高度（被摄物体在ccd靶面上成像高度)视场(摄取场景）高度H：被摄物体的高度ccd靶面规格尺寸：单位mm规格W H1/3” 4.8 3.61/2” 6。
4 4。
82/3” 8.8 6。
61” 12.7 9。
6由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3，当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
2、视场角的计算如果知道了水平或垂直视场角便可按公式计算出现场宽度和高度。
水平视场角β（水平观看的角度）β=2tg-1= 垂直视场角q(垂直观看的角度）q=2tg—1= 式中w、H、f同上水平视场角与垂直视场角的关系如下：q=或=q 表2中列出了不同尺寸摄像层和不同焦距f时的水平视场角b的值,如果知道了水平或垂直场角便可按下式计算出视场角便可按下式计算出视场高度H和视场宽度W. H=2Ltg、W=2Ltg 例如；摄像机的摄像管为17mm（2/3in），镜头焦距f为12mm,从表2中查得水平视场角为40℃而镜头与被摄取物体的距离为2m，试求视场的宽度w。
W=2Ltg=2×2tg=1。
46m 则H=W=×1.46=1.059m 焦距f越和长，视场角越小，监视的目标也就小.（二）、图解法如前所示，摄像机镜头的视场由宽（W）。
高(H）和与摄像机的距离（L）决定，一旦决定了摄像机要监视的景物，正确地选择镜头的焦距就由来3个因素决定；＊。
监控镜头焦距与角度照射距离参数
镜头选配参考标准在实际应用中，经常听到有用户提出诸如某摄像机能够“看多远”之类的问题，比如100m、500m甚至1km远外的物体还能否在监视器上清晰地显示出来。
有了前面关于镜头的成像尺寸、焦距及视场角等概念后，这个问题就不难解释了，即“看多远”问题与许多因素有关。
比如说，用某定焦镜头可以看清100m远处的钞票的面值。
一般来说，镜头焦距越长，“看”得就越远，但同时视场角却变小，结果观看的范围变窄了。
举个简单的例子，若用标准镜头刚好看清远处某人的基本特征（是男或是女），则换用长焦距镜头则可能看清其面部特征（是否有痣或疤），但却无法看见该人穿的是什么裤子和鞋（这部分已经“涨”出了画面），而换用广角镜头则只可能看到画面中有人（连男女都分辨不出），但却可看清该人在整个监视场景中的所处的位置，周围还有什么别的人物或参照物。
因此，关于“看多远”的较为科学的说法应该是“在屏幕上成的像大小可对应于实际观测距离处多高或多宽的景物”。
例如，用8mm镜头观测10m远处的景物，如果该处有10个人站成一排则刚好可横向充满整个监视器屏幕。
一般情况下，为了能够较为清楚的探测到监视范围内的目标并实现自动跟踪，一般要求在CCD靶面上的目标至少占有三行电视线。
若要能分辨出人物，则一般应要求人物的面部成像在356mm（14in）监视器上占到12.7mm(0.5in)以上。
在实际应用中，经常会有用户提出该摄像机能看清楚多么远的物体或该摄像机能看清楚多宽的场景等问题，这实际上要由所选用的镜头的焦距来决定，另外还与所选择的摄像机的分辨率及监视器的分辨率有关。
光学系统的焦距是指光组主点到焦点的距离。
而镜头的焦距实际上就是构成镜头的组合光组的焦距，它决定了摄取图像的大小，用不同焦距的镜头对同一位置的物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。
理论上，任何一种镜头均可拍摄很远处的物体，并在摄像机的成像靶面上成一个很小的像，但受象素的限制，当成像小到小于图像传感器的一个象素大小时，便不再能形成被摄物体的像，即便成像有几个象素大小，该像也难以辨别为何物。
监控摄像头焦距与距离精品
镜头焦距 搭配 1/3" CCD 搭配 1/4" CCD 二者差的异性2.8 mm 89.9 ° 75.6 ° 14.3 °二、监控摄像头镜头可视距离表镜头焦 距 距离 5 米距 离 10 米距离 15 米距 离 20 米距 离 30 米(毫米 (宽×高) ( 宽×高) (宽×高) (宽×高) (宽×高)数) 2.8mm13 ×9.8 米 26×19.5 米 39×29.3 米 52×39 米 78 ×58.5 米3.6mm 8.5 ×6.4 米 17×12.8 米 25.5 ×19 米 34×25.5 米 51 ×38.3 米监控摄像头焦距与距离一、监控摄像头镜头可视角度表3.6 mm75.7 °62.2 ° 13.5 °4 mm69.9°57.0 °12.9 °6 mm50.0°39.8 °10.2 °8 mm38.5°30.4 °8.1 °12 mm26.2°20.5 °5.7 °16 mm19.8°15.4 °4.4 °25 mm10.6°8.3 °2.3 °60 mm5.3°4.1 °1.2 °4mm 8 ×6米16×12 米24×18 米32×24 米48 ×36 米6mm 5.5 ×4.1 米11 ×8.3 米16.5 ×12.4 米22×16.5 米33 ×24.8 米8mm 3.5 ×2.6 米7×5.3 米10.5 ×7.9 米14×10.5 米21 ×15.8 米12mm 2 ×1.5 米4×3 米 6 ×4.5 米8 ×6米12 ×9米16mm 1.5 ×1.1 米3×2.3 米 4.5 ×3.4 米 6 ×4.5 米9×6.8 米25mm 1.3 ×1 米 2.5 ×1.9 米 3.8 ×2.9 米 5 ×3.8 米7.5 ×5.6 米60mm 0.5 ×0.4 米 1 ×0.75 米 1.5 ×1.1 米 2 ×1.5 米3×2.3 米三、计算监控摄像头的有效距离（一）、公式计算法：视场和焦距的计算视场系指被摄取物体的大小，视场的大小是以镜头至被摄取物体距离，镜头焦头及所要求的成像大小确定的。
普通监控摄像头监控的距离和广角范围（监控摄像头距离与范围）
普通监控摄像头监控的距离和广角范围（监控摄像头距离与范围）在购买摄像头时，经常可以看到有多种焦距的镜头可以选择。
比如2.8mm、4.0mm、6.0mm、8.0mm等。
这些焦距到底代表了什么意思呢？其实，它代表了摄像头可以监控的角度和距离。
也就决定了它的使用场景。
1、摄像头焦距代表的监控范围摄像头的焦距其实就是从镜头到焦点的距离。
这个焦距越大代表摄像头监控的角度越窄，监控的距离越远。
相反，焦距越小代表摄像头监控的角度越宽，监控距离越近。
市面上一般有2.8mm、4mm、6mm、8mm等4种镜头。
从上图可以看到，2.8mm镜头的监控角度为102°，距离为5米。
4mm镜头的监控角度缩小为79°，距离增加到12米。
6mm镜头的监控角度缩小为51°，距离增加到18米。
8mm镜头监控角度进一步缩小为38°，监控距离却增加到了24米。
2、摄像头焦距代表了最清晰点前面说的摄像头监控距离都是能看清图像的最大距离。
而现实中，我们需要清晰的画面。
而分辨清晰不清晰，我们可以通过白天能看清楚人脸或车牌的细节作为判断依据。
从上图来看，2.8mm镜头的最清晰点位3米左右；4mm镜头的最清晰点在6米左右；6mm镜头的最清晰点在9米左右；而8mm镜头的最清晰点在12米左右；3、摄像头焦距代表了监控场景由于摄像头焦距决定了监控范围。
所以，也就决定了他们的监控场景。
2.8mm镜头比较适合应用在类似电梯、小房间等距离要求不高，角度要求较大的场景。
4mm镜头可以用在普通家庭的客厅、卧室都没问题。
6mm镜头比较适合放在狭长的走廊上。
而8mm镜头则比较适合监控长长的围墙、或者道路。
总结摄像头的焦距直接决定了监控的范围，也就决定了它的使用场景。
在现实生活中，我们应该根据需要监控的范围和实际使用情况来选择对应的焦距的镜头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

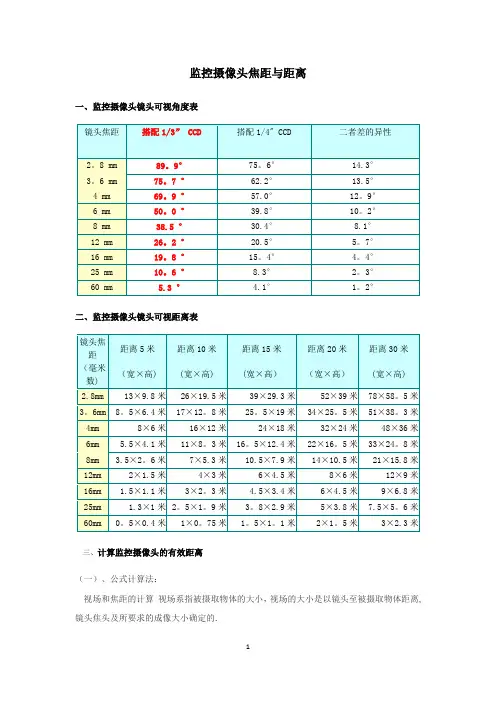

监控摄像头焦距与距离一、监控摄像头镜头可视角度表
二、监控摄像头镜头可视距离表
1、镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下；
f=w*D/W f=h*D/h
f：镜头焦距w：图象的宽度（被摄物体在ccd靶面上成象宽度）
W：被摄物体宽度
D：被摄物体至镜头的距离
h：图象高度（被摄物体在ccd靶面上成像高度）视场（摄取场景）高度
H：被摄物体的高度
ccd靶面规格尺寸：单位mm
规格W H
1/3" 4.8 3.6
1/2" 6.4 4.8
2/3"8.8 6.6
1"12.79.6
由于摄像机画面宽度和高度与电视接收机画面宽度和高度一样，其比例均为4:3, 当L不变，H或W增大时，f变小，当H或W不变，L增大时，f增大。
镜头大小的主要区别是:镜头越小看的越近,但是视觉范围越宽;镜头越大看的越远,但是视觉范围越窄.
选择镜头要点:
1、镜头大小可以自由选择.
根据摄像头监控的实际距离,参照上表选择相对合适的镜头毫米数.同系列产品镜头大小不影响价格。
例如:宝贝名称为10米摄像机,而您的实际距离是25米.那么您可以选择8MM的镜头,产品价格不变，同样,宝贝名称为50米摄像机,而您的实际距离是35米,那么您可以选择12MM的镜头,产品价格不变。
2、镜头毫米数所对应的最佳距离,指的是发现距离.有客户问3.6MM的镜头,能看清10米内的人吗?回答是肯定的.这里说的"看清",是说的看清人的大致面貌和活动.如果要求看清楚人脸的话,选择更大的镜头.如图:
图中3个人的大致面貌和活动可以清楚的看到,如果是您熟悉的人,您一眼就可以认出来.如果是陌生人,您就没办法清楚的辨认五官。
这个镜头是3.6MM的,看的距离是在10米左右。
如果您换成16MM的镜头,就可以清楚的看出。
但是视觉范围就很窄。
上图右边的部分就看不到了。
这也就是大镜头与小镜头的根本区别。
如所需监控的范围较小,建议对照表格选择大一个规格的镜头。
这样在清晰度(芯片线数)相同的情况下,目标物体看起来放的更大,细节看的更清楚,视觉效果更好;如您所需监控的范围较广,建议您对照表格选择规格相对大的镜头。
在清晰度(芯片线数)相同的情况下,这样您会感官上觉得目标物体更清晰。
