多功能电能表现场校验仪的使用说明
多功能校验仪使用操作规程
MK-2型煤矿监测系统多功能校验仪产品使用说明书1概述MK-2型多功能校验仪与其它仪表、装置和不同浓度的甲烷标准气样配套，可用于甲烷报警矿灯、各种气体报警仪和煤矿监测系统传感器、载体热催化元件的检验、调试、故障检测及维修等。
1.1仪器使用环境条件室温0-40摄氏度，相对湿度≤85%。
1.2主要技术指标a)输入电压：AC220V；b)直流输出电压：DC1.85-25V；c)最大输出电流：DC2A；d)电压检测量程：10mV-20V；e)电流检测量程：1mA-200mA；f)频率检测量程：0.1Hz-5000Hz；g)甲烷载体催化元件检测量程；0.1mV-200mV；h)气体流量控制范围；60ml-600ml。
2仪器基本功能和操作方法2.1输出直流电压和电流打开仪器电源开关，旋动“调节”电位器，使“输出电压指示”显示的数值满足被测仪器的供电电压，将此电压通过“输出电压”的输出线加在被测仪器的输入端，此时“输出电流指示”显示的数值即为被测仪器的工作电流。
2.2电压检测按2.1所述先给被测仪器供电。
按下“检测功能选择”的“电压”键，用“检测”试笔（或线夹）可检测被检仪器电路中各点的电压（“检测显示”所显示的数值）。
2.3电流检测参照2.2的操作，不同的是按下应是“检测功能选择”的“电流”键。
(检测电路时必须串联负载)2.4频率检测参照2.2的操作，按下“检测功能选择”的“频率”键，在“频率检测”读取数值。
2.5 载体催化元件检测配以新鲜的空气和不同浓度的甲烷标准气样，可检测载体催化元件的零点（零点漂移）、灵敏度、基本误差、线性度和响应时间等主要技术指标。
其方法如下：（按先后顺序进行）2.5.1把新鲜空气或所需浓度的甲烷标准气瓶，用软管分别接在仪器的进气接嘴上，把载体催化元件专用气室用软管接在仪器的出气接嘴上。
2.5.2用载体催化元件检测线夹按面板图示与载体催化元件连接，再把载体催化元件装入专用气室。
接通电源，将仪器的输出电压调整到载体催化元件的工作电压（3V）。
电能表现场校验仪的准确计量及使用
电能表现场校验仪的准确计量及使用摘要：电能表现场校验仪是便携式电能表检定装置的一种，电能表检定装置是指：“向被检电能表供给电能并测量此电能的所有设备组合”，即它必须是具有专有电源并能按虚负荷法（电流、电压分别供电）输出电能，而电能表现场校验仪本身不带电源，所以它不是检定装置，而是以电子式标准电能表为主体的多功能标准表。
关键词：电能表现场校验仪；检定方法；准确计量；正确使用本文结合笔者的工作经验，首先阐述了电能表现场校验仪的检定方法，论述了电能表现场校验仪的准确计量以及钳形电流互感器的正确使用，以供相关从业人员借鉴参考。
一、电能表现场校验仪的检定方法1、电能计量负荷检定点的确定。
电能表的现场校验，是在电网常用负荷状态下对安装式电能表的检定，它经常远小于电能表的标定电流，如上班时间家庭用单相电能表电流经常小于1A，而标定电流为5A；三相安装式电能表也因用电设备经常只有部分投入运行，其电流也经常小于标定电流的1/3，而“JJF97交流电能表现场校准技术规范”中更明确规定了“现场负载功率应为实际的常用负载，当负载电流低于被校准电能表标定电流10%或功率因数低于0.5时，不宜进行现场校准”，此条规定就说明有可能负载电流低于电能表标定电流1/10的情况。
最常见的情况是标准表与被检表标定电流I相同均为5A，则现场校验仪0.1Ib点就可以用到，所以校验仪电能功能的检定应按“电子式电能表检定规程”规定的负荷点（包括0.1Ib、0.2Ib、0.5Ib、1Ib）进行检定。
2、其他电参数测量功能的检定。
校验仪上的电流表、电压表、功率表等功能虽然它们是数字式仪表，但仍可以参照电流表、电压表、功率表检定规程并结合实际应用情况进行检定，对宽电压量程的如（6-400）V，可选60V、100V、200V、400V等几个点检定；对于校验仪的其他功能，如频率、相位等，选取比被检表高二个等级的标准表检定就可。
3、钳形电流互感器的检定。
电能表现场校验仪安全操作及保养规程
电能表现场校验仪安全操作及保养规程前言电能表是电力系统中最常用的测量仪器之一，其测量结果直接影响到电能计量及电费结算。
为了保证电能表的准确性，需要对电能表进行校验。
而电能表现场校验仪作为电能表的校验工具，其操作及保养对保证校验效果及延长使用寿命都至关重要。
本文从安全操作及保养两个方面对电能表现场校验仪进行介绍。
一、安全操作规程1.1 前期准备在使用电能表现场校验仪之前，需要做好以下准备工作：1.检查校验仪外观和电气性能是否正常，是否有损坏或松动的地方。
2.核对电能表现场校验仪的名称、型号、规格与使用要求是否相符。
3.了解电能表的型号、规格、量程和校验要求，根据要求选用相应的校验仪。
4.根据电能表的接线规范，将电能表和校验仪的接线正确连接。
1.2 操作规范1.操作前请先仔细阅读电能表现场校验仪的使用手册和电能表的校验要求。
2.操作时请注意安全，避免将电能表和校验仪的接线触碰到带电部分或其他介质。
3.操作时请注意防止水、油、灰尘等杂物进入校验仪内部。
4.操作时请勿随意拆卸电能表现场校验仪的零部件。
5.操作时请勿在校验仪内部启动电源，以免造成不必要的风险。
6.操作完成后，请关闭电能表和校验仪的电源，并清理好现场，以免留下隐患。
1.3 故障排除在操作校验仪的过程中，当出现故障时，应及时采取措施进行排除。
具体排除方法如下：1.如果校验仪不能正常启动，可能是电源问题，请检查电源连接是否正确，电源是否工作正常。
2.如果校验仪无法校验电能表，可能是校验仪内部发生故障，请检查校验仪的内部部件是否正常。
3.如果校验仪校验结果不准确，可能是由于电能表或校验仪的接线不正确或被损坏，请检查接线是否正确并重新校验。
二、保养规程2.1 日常保养1.定期对电能表现场校验仪进行清洁，防止灰尘和油脂进入校验仪。
2.定期检查电能表现场校验仪内部的电气部件和机械部件是否有松动、腐蚀、变形、老化等现象。
3.定期检查电源和线路，确保其连接牢固、无破损，以免造成安全隐患和工作故障。

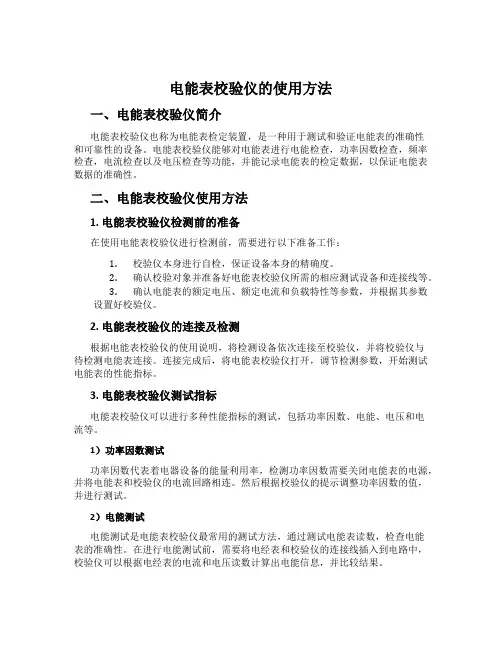

电能表校验仪的使用方法
电能表校验仪的使用方法一、电能表校验仪简介电能表校验仪也称为电能表检定装置，是一种用于测试和验证电能表的准确性和可靠性的设备。
电能表校验仪能够对电能表进行电能检查，功率因数检查，频率检查，电流检查以及电压检查等功能，并能记录电能表的检定数据，以保证电能表数据的准确性。
二、电能表校验仪使用方法1. 电能表校验仪检测前的准备在使用电能表校验仪进行检测前，需要进行以下准备工作：1.校验仪本身进行自检，保证设备本身的精确度。
2.确认校验对象并准备好电能表校验仪所需的相应测试设备和连接线等。
3.确认电能表的额定电压、额定电流和负载特性等参数，并根据其参数设置好校验仪。
2. 电能表校验仪的连接及检测根据电能表校验仪的使用说明，将检测设备依次连接至校验仪，并将校验仪与待检测电能表连接。
连接完成后，将电能表校验仪打开，调节检测参数，开始测试电能表的性能指标。
3. 电能表校验仪测试指标电能表校验仪可以进行多种性能指标的测试，包括功率因数、电能、电压和电流等。
1）功率因数测试功率因数代表着电器设备的能量利用率，检测功率因数需要关闭电能表的电源，并将电能表和校验仪的电流回路相连。
然后根据校验仪的提示调整功率因数的值，并进行测试。
2）电能测试电能测试是电能表校验仪最常用的测试方法，通过测试电能表读数，检查电能表的准确性。
在进行电能测试前，需要将电经表和校验仪的连接线插入到电路中，校验仪可以根据电经表的电流和电压读数计算出电能信息，并比较结果。
3）电压测试电压测试需要将电压测试回路插入到待测电路中，选择相应的电压范围并进行测试，可以测试电能表对电压变化的响应能力。
4）电流测试电流测试需要将电流测试回路插入到待测电路中，确认校验仪和电能表的电流参数一致，并进行测试，可以检测电能表对电流变化的响应性能。
4. 结束测试并处理测试数据测试完成后，校验仪会自动生成测试报告和测试数据，包括各项性能参数的读数和测试结果等。
测试结束后，需要对测试数据进行比对，确认电能表是否符合测试标准，并对测试结果进行记录。
多功能电力用现场校验仪校准规范
多功能电力用现场校验仪校准规范一、引言二、校验仪校准要求1.校准应在标准实验室里进行。
2.校验仪在校准前需进行系统自检和故障排除，并确保校验仪的运行状态正常。
3.校验仪的校准应按照制造商提供的校准程序进行，确保校准过程按照标准要求进行。
4.校准时，应采用标准检定器具，确保其准确性和稳定性。
5.校验仪在校准前需进行预热，保证校验仪的温度处于稳定状态。
三、校准步骤1.校验仪的输出量电压校准：a.连接校验仪的输出端与标准电压源，调整校验仪的输出电压和标准电压源一致。
b.检查输出电压是否与标准电压相符，如不符合要求，需进行调整直至符合标准要求。
2.校验仪的输入电压校准：a.连接校验仪的输入端与标准电压源，调整标准电压与校验仪的显示电压一致。
b.检查输入电压是否与标准电压相符，如不符合要求，需进行调整直至符合标准要求。
3.校验仪的电流测量校准：a.连接校验仪的测量端与标准电流源，调整标准电流与校验仪的显示电流一致。
b.检查电流测量值是否与标准电流相符，如不符合要求，需进行调整直至符合标准要求。
4.校验仪的功率测量校准：a.连接校验仪的测量端与标准功率源，调整标准功率与校验仪的显示功率一致。
b.检查功率测量值是否与标准功率相符，如不符合要求，需进行调整直至符合标准要求。
四、校准结果记录1.校准过程中所使用的标准器具的准确性和有效期应有相应的证明和记录。
2.每次校准应编制校准记录，包括校准日期、校准仪器型号、仪器编号、校准过程中的测量数据和校准结果等。
3.校准记录应妥善保管，并按要求进行归档。
五、校准周期1.校验仪的校准周期应按照国家标准要求进行，通常为一年。
2.校准周期结束前应提前通知校准单位，并约定校准时间。
六、校准仪器维护1.校验仪的日常维护应按照制造商提供的维护手册进行。
2.校验仪在使用和存放过程中应注意防尘、防潮和防震。
3.校验仪的维护和保养应由专业技术人员进行，确保校验仪的正常运行和使用寿命。
七、结论多功能电力用现场校验仪校准规范是保证电力设备测量和校准的准确性和可靠性的重要措施。
CL3121三相电能表现场校验仪用户使用说明书
深圳市科陆电子科技股份有限公司 SHENZHEN CLOU ELECTRONICS CO., LTD
30
目
录
一、概述 ........................................................................................................................................................... 1 二、主要特点 ................................................................................................................................................... 1 三、主要技术指标(RD：读数 RG：量程) ................................................................................................. 2 四、面板说明 ................................................................................................................................................... 4 五、电源 ........................................................................................................................................................... 6 六、操作说明 ................................................................................................................................................... 6 1. 参数录入 .............................................................................................................................................. 7 2. 电能误差 .............................................................................................................................................. 9 3. 接线检查 ............................................................................................................................................ 13 4. CT 误差 ............................................................................................................................................... 15 5. 实时量测量 ........................................................................................................................................ 16 6. 波形图 ................................................................................................................................................ 17 7. 谐波分析 ............................................................................................................................................ 18 8. 系统功能 ............................................................................................................................................ 19 七、注意事项 ................................................................................................................................................. 26 【附录一】CL3121 脉冲端口定义 ............................................................................................................... 27 【附录二】钳形电流互感器操作使用时注意事项 ..................................................................................... 28
YTC2088 多功能电能表现场校验仪 用户操作手册说明书
YTC2088多功能电能表现场校验仪用户操作手册尊敬的顾客感谢您购买本公司YTC2088多功能电能表现场校验仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
多功能校验仪使用说明
相对湿度：≤85%
随机附件：
产品说明书
产品合格证
气导管
鱼嘴夹
流量计合格证
XXXห้องสมุดไป่ตู้
最大输出电流：DC2A；
电压检测量程：10mV-20V；
电流检测量程：1mA-200mA；
频率检测量程：0.1Hz-5000Hz此功能可检测煤矿监测系统传感器的输出频率信号）；
甲烷载体催化元件检测量程；0.1mV-200mV（此功能便于煤矿检修人员测量催化元件性能）；
气体流量控制范围；60ml-600ml（此功能提供5路供气通道，便于操作）
多功能校验仪使用说明
资料介绍
价格
多功能校验仪型号：JYJ-A|MK-2
多功能校验仪与其它仪表、装置和不同浓度的甲烷标准气样配套，可用于甲烷报警矿灯、各种气体报警仪和煤矿监测系统传感器、载体热催化元件的检验、调试、故障检测及维修等。
技术指标：
输入电压：AC220V；
直流输出电压：DC1.85-25V(可以满足煤矿各种气体检测仪器用电需求) ；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能电能表现场校验仪的使用说明
多功能电能表现场校验仪，是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。
该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。
电力使用多功能电能表现场校验仪时的注意事项：
1、设备通电使用前，应保证可靠接地。
2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。
该开关浮起（同时指示灯亮）即选择了通过外220V 插座提供设备工作电源，供电范围为AC220V±10%。
3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。
4、严禁在设备通电工作状态下用手去触摸面板上的各端子。
5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。
切记电流输入值不得超过所选端子额定值的120%。
6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。
钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。
7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。
请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。
8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。
9、设备按键采用轻触薄膜按键，应防止用锐器或指甲按压。
10、应注意防水、防潮，存放于干燥处。
严禁在潮湿及有腐蚀性气体的环境中使用。
11、仪器在工作不正常（受到干扰或死机）时，可对其复位（按[复位] 键）后再使用。
