电气工程及其自动化 毕业设计(论文)任务书
电气工程及其自动化毕业设计（论文）任务书1、毕业设计（论文）题目：广州市***110KV终端变电所设计2、毕业设计（论文）目的及成果要求（包括图表、实物等硬件要求）：电力工业在国民经济中占有十分重要的地位，研究110kV变电站的可靠性、稳定性和经济性具有非常重要的意义。
本毕业设计是根据广州市黄埔区大沙110KV终端变电所的负荷资料、变电要求，进行该变电所的设计，要求在满意技术规定的前提下，力求经济。
本毕业设计课题基本涵盖了电气工程专业所有专业课的内容，与生产实际联系紧密，能够提高学生综合运用所学知识去分析和解决本专业相关的实际问题的能力，以及从事专业技术工作的基本能力。
3、毕业设计（论文）内容及要求（包括原始数据、技术要求、工作要求等）：一、原始资料：1．变电所的建设规模：（1）类型：110 kV地方变电所（2）最终容量：根据电力系统规划，安装两台容量为35.2MVA，电压为110/35/10kV的主变压器，变压器各侧容量比为：100/100/100，一次性设计并建成。
2．电力系统与本所的连接情况：（1）该变电所是一座降压变电所，担负着该地区的供电任务。
（2）变电所有两回线与110 kV电力系统连接，有两回线与35 kV电力系统连接。
（3）本变电所在系统最大运行方式下，110 kV系统侧正、负阻抗标幺值为0.11，零序阻抗为0.28；35 kV系统侧正、负阻抗标幺值为0.94，零序阻抗为0.52(Sj=100MVA)，110kV及35kV电源容量为无穷大，阻抗值包括平行线路阻抗在内。
3．变电所不考虑无功补偿设备，35 kV因线路电容电流较小，不装设消弧线圈。
110 kV出线无电源。
4．电力负荷水平：（1）110 kV进出线共4回，其中两回线110kV供电，正常情况下输送容量各为30000 kVA；另有两回线分别供电给两个大型工厂，输送容量各为20000 kVA，且均为一级负荷，Tmax=5000h（2）35kV进出线共6回，其中两回线连接35 kV电源，正常情况下输送容量各为7000 kVA，为二级负荷，Tmax =3500h。
电气工程及自动化毕业设计
电气工程及自动化毕业设计
电气工程及自动化毕业设计可以包括以下方面：
1. 电力系统及保护：设计一个电力系统的配电方案，包括负荷分析、电路设计和保护装置设计等。
2. 控制系统：设计一个控制系统，例如风力发电机组的控制系统或者工业生产线的自动控制系统。
3. 无线通信：设计一个无线通信系统，例如基于无线传感器网络的远程监测系统或者基于射频识别的物联网应用。
4. 智能家居：设计一个智能家居控制系统，包括家庭能源管理、安全监控和智能家居设备控制等。
5. 电力电子技术：设计一个电力电子设备，例如变频器、光伏逆变器或者电动车充电桩。
6. 机器人技术：设计一个机器人系统，例如机器人视觉导航系统或者机器人手臂的运动控制系统。
7. 物联网应用：设计一个物联网应用系统，例如智能交通管理系统或者智能农业监控系统。
8. 智能交通系统：设计一个智能交通控制系统，包括交通信号灯控制、交通流量监测和交通事故预警等。
以上只是一些可能的毕业设计方向，具体的设计内容可以根据个人兴趣和实际情况进行选择。
电气工程及其自动化专业毕业论文(精选5篇)
电气工程及其自动化专业是电气信息领域的一门新兴学科，触角伸向各行各业，小到一个开关的设计，大到宇航飞机的研究，都有它的身影。
由于和人们的日常生活以及工业生产密切相关，发展非常迅速，现在也相对比较成熟。
[3]
该专业产生于70年代，首先在英国的牛津大学，首次实现的是直流电的控制方式，那时候执行元件的驱动电压是直流的，控制电压也是直流的，自动化系统的工作方式是很简单、粗糙的，精度也很低。
但直流的控制方式由于其历史的久远而被人们所熟知，自然而然的人们想到了用直流电去控制交流执行元件。
随着晶体管、大功率晶体管、场效应管等大功率的电子器件的出现和成熟、以及建立在场的理论上、以现代数学、矩阵代数为理论依据的弱电强电控制系统更使电子技术与自动化达到新的历史高度。
虽然我国在这方面的发展还没有站在世界的最前沿，但随着我国综合国力的提高，对外交往的增加，我们已经逐渐缩小与发达国家的差距。
具有代表性的是：每秒3000亿次计算机研制成功；纳米技术的掌握；模拟技术的应用。
发展前景：“自动化”一是属于信息产业。
信息产业被人们誉为“朝阳产业”，发展快、需要人才多、待遇高，是当今科技发展的趋势所在。
因此，作为信息产业中的重要一员，自动化专业同样有着光辉的前途。
二是自动化应用范围广。
随着我国经济的不断发展，现代化工业的不断发展使电气自动化技术方面的人才市场有着相当大的潜力。
尤其是广东地区，自动化生产技术不断提高，自动化产品不断普及，智能楼宇和智能家居的应用，智能交通的不断发展，为电气自动化技术专业提供了广阔的。
供配电系统毕业设计(电气工程自动化 本科)
第1章负荷计算第一节.负荷概述1.1负荷计算的内容和目的1.1.1负荷计算的目的电力负荷，指用电设备或用电单位，也可指用电设备或用电单位所耗用的电功率或电流。
负荷计算的目的主要为作为按发热条件选择变压器、开关电器和导线、电缆截面以及确定补偿容量之用。
（1）计算负荷又称需要负荷或最大负荷，计算负荷是一个假想的持续性负荷，其热效应与同一时间内实际变动负荷所产生的最大热效应相等，在配电设计中通常采用30min的最大平均负荷作为发热条件选择电器或导线的依据。
（2）尖峰电流指单台或多台用电设备持续1s左右的最大负荷电流。
一般取起动电流的周期分量作为计算电压损失，电压波动和电压下降以及选择电器和保护元件的依据。
在效验顺动元件时，还应考虑起动电流的非周期分量。
（3）平均负荷为某段时间内用电设备所消耗的电能与该段时间之比。
常用最大负荷班（即有代表性的一昼夜内电能消耗量最多的一个班）的平均负荷，有时也计算年平均负荷，平均负荷用来计算最大负荷和电能消耗量。
1.1.2负荷计算的内容（1）计算负荷，作为按发热条件选择配电变压器、导体及电器的依据，并用来计算电压损失和功率损失。
（2）尖峰电流，用以效验电压波动和选择保护电器。
（3）一、二级负荷，用于确定备用电源或应急电源。
（4）季节性负荷，以经济运行条件出发，用以考虑变压器的台数和容量。
1.1.2.1负荷计算方法及选用原则负荷计算的方法有需要系数法、利用系数法、单位面积功率法等几种。
1、需要系数法用设备功率系数和同时系数，直接求出计算负荷。
这种方法比较简便，应用广泛，尤其适用于配、变电所的负荷计算。
当采用需要系数计算负荷时，应将配电干线范围内的用电设备按类型统一划组。
配电干线的计算负荷为各用电设备组的计算负荷之和再乘以同时系数。
变电所或配电所的计算负荷，为各配电干线的计算负荷之和再乘以同时系数。
计算变电所高压侧负荷，应加上变电所的功率损耗。
2、利用系数法采用利用系数法求出最大负荷和平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。

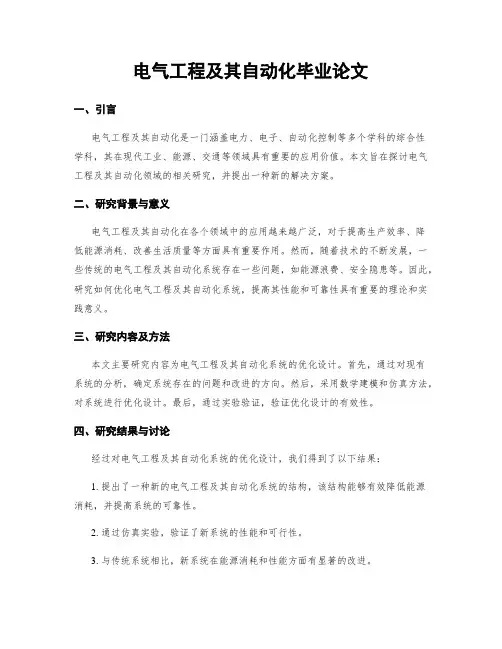

电气工程及其自动化毕业论文
电气工程及其自动化毕业论文一、引言电气工程及其自动化是一门涵盖电力、电子、自动化控制等多个学科的综合性学科，其在现代工业、能源、交通等领域具有重要的应用价值。
本文旨在探讨电气工程及其自动化领域的相关研究，并提出一种新的解决方案。
二、研究背景与意义电气工程及其自动化在各个领域中的应用越来越广泛，对于提高生产效率、降低能源消耗、改善生活质量等方面具有重要作用。
然而，随着技术的不断发展，一些传统的电气工程及其自动化系统存在一些问题，如能源浪费、安全隐患等。
因此，研究如何优化电气工程及其自动化系统，提高其性能和可靠性具有重要的理论和实践意义。
三、研究内容及方法本文主要研究内容为电气工程及其自动化系统的优化设计。
首先，通过对现有系统的分析，确定系统存在的问题和改进的方向。
然后，采用数学建模和仿真方法，对系统进行优化设计。
最后，通过实验验证，验证优化设计的有效性。
四、研究结果与讨论经过对电气工程及其自动化系统的优化设计，我们得到了以下结果：1. 提出了一种新的电气工程及其自动化系统的结构，该结构能够有效降低能源消耗，并提高系统的可靠性。
2. 通过仿真实验，验证了新系统的性能和可行性。
3. 与传统系统相比，新系统在能源消耗和性能方面有显著的改进。
五、结论本文通过对电气工程及其自动化系统的优化设计研究，提出了一种新的解决方案，并通过实验验证了其有效性。
该研究对于改进电气工程及其自动化系统的性能和可靠性具有重要意义，对于推动电气工程及其自动化领域的发展具有一定的参考价值。
六、致谢在本文的研究过程中，我要感谢我的导师和实验室的老师们对我的指导和匡助。
同时，也要感谢我的家人和朋友们对我在研究中的支持和鼓励。
参考文献：[1] Smith, J. et al. (2022). Optimization of Electrical Engineering and Automation Systems. Journal of Electrical Engineering, 45(2), 123-135.[2] Johnson, A. (2022). Improving Energy Efficiency in Electrical Engineering and Automation Systems. International Conference on Electrical Engineering and Automation, Proceedings, 256-267.。
电气工程及自动化专业毕业论文
西安科技大学毕业设计（论文）任务书年级站名姓名专业电气工程及自动化设计（或论文）题目：煤矿6kV电缆对地绝缘参数检测技术的研究完成日期：具体要求：（1）统计电力电缆绝缘故障的类型及原因；（2）明确故障发生发展的机理，并进一步了解电力电缆绝缘检测技术的各种方法，选择一种方法对其进行深入研究。
（3）通过对倍压电路的研究，制作高压直流发生器（4）电力电缆的分类，电缆绝缘故障的原因及特性分析，绝缘诊断技术的研究对采用附加直流电源绝缘检测法的直流电源进行细致研究（5）通过采用EWB仿真软件，对直流高压发生器的参数选择进行仿真，选出参数。
（6）根据所选参数，制作实物，进行实验验证。
指导老师：职称：年月日西安科技大学继续教育学院毕业设计 ( 论文 ) 评审意见书评审意见：评审人：职称：年月日评审成绩：毕业设计评审小组签字西安科技大学毕业设计（论文）说明书题目煤矿6kv电缆对地绝缘参数检测技术的研究函授站专业及班级电气工程及自动化姓名指导教师日期继续教育学院论文题目：煤矿6kV电缆对地绝缘参数检测技术的研究专业：电气工程及其自动化本科生：（签名）：指导教师：（签名）：摘要随着电力事业的迅速发展，对供电可靠性和用电安全性的要求在进一步的提高，电力设备绝缘状况检测技术的发展日益得到重视，新的检测设备和检测技术在不断的推出。
电线电缆是最常用的电力设备，同时也是出现绝缘故障的概率最高的设备。
由于煤层大多身处地下几百米，阴冷潮湿的环境对电缆的考验更加严峻，因此为防止发生事故，对电缆的绝缘检测更加重要。
论文首先简要介绍了电线电缆绝缘材料的特性，阐述了绝缘材料老化的机理、绝缘漏电流的成因和相关电路模型，并在此基础上分析了针对电线电缆的各种绝缘检测技术的原理以及各自的优缺点。
其次,针对设计，重点研究了倍压整流电路的特性。
使用仿真软件EWB进行线路仿真，选择电路参数，最后制作实物并进行验证实验。
关键字：绝缘参数, 仿真, 附加直流电源, 倍压整流电路Subject: The Coal mine 6 kV Electric Cable To Ground The Researches Which Insulate A Parameter Examination A Technique Specialty: Electrical Engineering And AutomationName :(Signature):Instructor : (Signature):ABSTRACTWith the development of electrical engineering and the further demand on the service reliability and safety of power systems, the insulation monitoring technique has been paid much attention, at the same time，advanced methods and devices has been in constantly emerge. The electric wire electric cable is the most in common use electric power equipments, also is to appear to insulate to break down all a rate the tallest equipments in the meantime. Because coal bed mostly the places underground be several 100 meters, cold and humid environment on the cable even more severe test, so as to prevent the incident, the cable insulation testing even more important.The first part of the thesis has a review-like character. It makes a brief introduction of the characteristic of dielectric, and than the mechanisms of insulation ageing and the circuit model are introduced. Some methods for insulation monitoring are also analyzed based on the circuit model. Second, focus on the design for the times the pressure of the circuit. The use of simulation software EWB for line simulation, select circuit parameters, the final production of physical and verification experiment.KEY WORDS:insulation parameters, simulation, additional DC power supply, voltage-doubling circuit目录摘要..................................................... 错误!未定义书签。
电气工程及其自动化(电力)毕业设计--优秀毕业设计
电气工程及其自动化（电力）毕业设计优秀毕业设计目录前言 (2)第一章电气主接线设计 (3)1.1 设计原则 (3)1.2 各方案比较 (4)第二章厂用电设计 (9)2.1 厂用电设计原则 (9)第三章短路电流计算 (10)3.1 对称短路电流计算 (10)3.2 非对称短路电流计算 (20)第四章电器主设备选择 (31)4.1对方案I的各主设备选择 (31)4.2 对方案Ⅱ的各主设备选择 (46)第五章发电机继电保护原理设计及保护原理 (47)5.1 初步分析 (47)5.2 对F1 的保护整定计算 (48)5.3 对F5的保护整定计算： (52)第六章计算机监控系统方案论证选择 (55)6.1 系统功能 (55)6.2 监控对象 (58)6.3 系统结构 (58)小结 (59)致谢................................................................................ 错误！未定义书签。
参考文献 (61)附录Ⅰ (63)附录Ⅱ (64)1前言随着我国经济的不断发展，对能源的需求量也越来越大，然而能源的不足与需求之间的矛盾在近几年不断恶化，国家急需电力事业的发展，为我国经济的发展提供保障。
就我国目前的电力能源结构来看，我国主要是以火电为主，但是火电由于运行过程中污染大，在煤炭价格高涨的今天，火电的运行成本也较高，受锅炉和其他火电厂用电设备的影响，其资源利用率较低，一般热效率只有30%-50%左右。
与之相比水电就有很多明显的优势。
因此，关于电力系统水电站设计方面的论文研究就显得格外重要。
本毕业设计（论文）课题来源于青海省直岗拉卡水电站。
主要针对直岗拉卡水电站在电力系统的地位，拟定本电厂的电气主接线方案，经过技术经济比较，确定推荐方案，对其进行短路电流的计算，对电厂所用设备进行选择，然后对各级电压配电装置及总体布置设计。
并且对其发电机继电保护进行设计。
