低应变检测报告(正文)
桩基小应变检测报告
桩基小应变检测报告低应变检测法是建立在一维波动理论根底之上，在数学上模拟桩的一维应力波传播，计算反射、投射和博得叠加，根据波形的异常推断桩的完整性。
在桩质量检测过程中，把桩做如下鉴定：1)视桩为一维弹性直杆；2)假定桩为均匀材质构成，且截面积在受力时保持平面；3)忽略了桩的内外阻力表面摩擦力的影响，桩周土对桩的约束和支承作用，集中由桩底的一个弹簧替代。
当桩顶受到一定的冲击力作用，会产生一弹性脉冲波，经桩身向下传播，根据力的平衡条件和牛顿第二定律，得到一维波动方程。
低应变检测过程中需注意的事项1)现场测试准备。
准备工作的好坏直接影响测试结果的准确性可靠性。
在检测前务必注意以下几点：a.桩头处理严格符合铁路基桩检测技术规程；b.搜集必要的地质资料；C.传感器安装点需充分打磨平整。
2)传感器的选用安装。
在对基桩开展低应变反射波法测试时选用高灵敏度加速度传感器检测。
检测时，在将浮点工程动测仪、计算机、传感器和电源按要求连接好后，把传感器用粘贴剂粘在检测桩桩顶轴心平面处，传感器应尽可能平行于桩身轴线，位置一般在钢筋笼之内远离力棒的敲击点，传感器与桩头一定要粘贴牢固，因为不同的粘结方式对实测波形影响很大，安装不牢会使波形失真，给波形分析带来困难甚至造成误判，所以传感器与桩头应绝缘、密贴，不得有气泡。
根据实测经验认为，在桩头平整的条件下，采用橡皮泥安装传感器可获得理想的桩身完整性实测曲线。
3)激振方式的选择。
在实际检测中，要根据不同条件，采用不同的激振方式，合理调整激振，能量要适中，以取得满意的测试效果，敲击时要垂直于桩顶，防止连击。
检测结果及分析检测结果的分析也是检测过程中至关重要的一个环节，它对检测人员要求很高。
需要有扎实的理论知识和丰富的现场经验。
分析时一些方面需特别注意：1)当基桩在施工过程中浅部有特别明显的“大头”现象时，其波的传播即不满足该行波理论，或波在界面处能量反射太过强烈，致使透射能量衰弱，或该处形成了“面波”反射，即曲线不能真实的反映基桩的下部情况，需要对大头开展凿挖后重新检测；2)要特别留意扩径的奇数次反射与入射波反相位，偶数次反射与入射波同相位的特征，以免造成误判——将扩径的偶数次反射当作缺陷判定；3)要注意低应变检测结果的多解性，注意与施工情况、地层情况等结合开展判定。
基桩低应变检测报告
基桩低应变检测报告一、项目背景：基桩是指在地下土层中，为了增加地基承载能力，而通过打入的钢筋混凝土、预应力混凝土或木材桩等。
基桩作为地基工程中的重要组成部分，对于地下结构的承载能力和稳定性起着举足轻重的作用。
因此，基桩的质量控制和检测是非常重要的。
二、检测目的：本次基桩低应变检测的目的是为了评估基桩在荷载作用下的变形情况以及基桩的承载性能，为工程的安全运行提供依据。
三、检测方法：本次低应变检测采用的是激光位移传感器进行测量，通过记录不同荷载作用下基桩的竖向位移，进而计算基桩的应变情况。
具体的检测步骤如下：1.在被检测的基桩上选择适当的测点，每个测点进行三次测量；2.使用激光位移传感器对测点的竖向位移进行测量，并记录测量数据；3.根据测得的位移数据计算出相应的应变情况。
四、检测结果：经过对多个基桩进行低应变检测，得到了以下的检测结果：1.测定不同荷载作用下基桩的竖向位移，并计算得到相应的基桩应变；2.综合分析各个测点的位移和应变数据，评估基桩的受力情况；3.比较不同基桩之间的位移和应变数据，评估基桩的稳定性。
五、结论：根据本次低应变检测的结果，得出以下结论：1.基桩在受到不同荷载作用下出现位移，但位移值较小且接近线性关系，说明基桩具有较好的强度和承载能力；2.基桩在受到荷载作用下的应变值较小，说明基桩的变形能力较低，具有较好的刚性；3.各个测点的位移和应变数据基本一致，说明基桩的受力情况均匀，不存在明显的不均匀沉陷或倾斜现象；4.不同基桩之间的位移和应变数据变化不大，说明基桩的稳定性较高，具有较好的一致性。
六、建议：根据本次低应变检测的结果和结论，提出以下建议：1.对于基桩的设计和施工，继续保持较高的质量标准，以确保基桩的强度和承载能力；3.对于基桩的检测和监测，应加强日常的巡视和维护，及时发现潜在的问题，避免事故的发生；4.对于未来的类似工程，可以参考本次检测的经验和结果，以提高工程的质量和安全性。
(整理)桩基检测方案(低应变、超声波、钻芯及高应变法) 2
桩基检测方案工程名称：建设单位：检测方法：低应变法、声波透射法、钻芯法及高应变法编制单位：编制人：审批人：编制日期：一、工程概况本项目位于广东省，采用冲孔灌注桩基础，桩径为φ1200～φ1800mm，设计混凝土强度为C35，总桩数为72根。
二、检测目的和依据2.1 检测依据根据国家行业标准《建筑基桩检测技术规范》JGJ106－2003,现提供基桩检测的详细施测方案。
2.2 检测目的根据相关规范、规程要求及本项目的特点，确定采用以下检测方法进行检测：（1）低应变法检测：目的是检测桩身结构完整性，并为高应变和钻芯检测桩确定桩位提供依据。
（2）声波透射法检测：目的是检测桩身结构完整性。
（3）钻芯法检测：目的是检验桩身砼质量、桩身砼强度是否满足设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩底持力层是否符合设计要求；施工记录桩长是否属实。
（4）高应变法检测：目的是检测单桩竖向抗压承载力是否满足设计要求。
三、检测项目和具体内容3.1 低应变检测3.1.1 检测数量根据本项目的要求，确定抽检数量为37根。
检测桩号由相关单位确定3.1.2 检测设备检测仪器采用岩海公司出产的RS-1616K(p)基桩动测仪。
3.1.3 检测原理基桩反射波法检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。
假设桩为一维线性弹性杆，其长度为L，横截面积为A，弹性模量为E,质量密度为ρ，弹性波速为C（C2 = E/ρ）,广义波阻抗为Z＝AρC，推导可得桩的一维波动方程：∂２u／∂t２＝C2∂２u/∂x2-R/ρA假设桩中某处阻抗发生变化，当应力波从介质I（阻抗为Z1）进入介质II(阻抗为Z2)时，将产生速度反射波Vr和速度透射波Vt。
令桩身质量完好系数β＝Z2／Z1，则有Vr=Vi×(1-β) ／(1+β)Vt=Vi×2／(1+β)缺陷的程度根据缺陷反射的幅值定性确定，缺陷位置根据反射波的时间tx由下式确定Lx=C×tx/23.1.4 技术要求1、检测桩头处理（由施工单位完成）（1）凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，使桩顶表面平整干净无且无水。

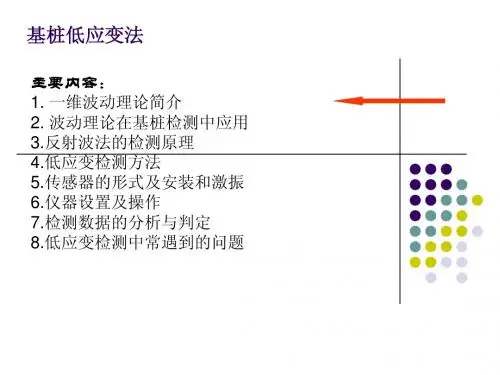

低应变检测
vr , vi
符号相同，
即反射波的质点速度与入射波质点速度相位相同 当阻抗变大时， Z 2 / Z1 1
vr , vi 符号相反，
即反射波的质点速度与入射波质点速度相位相反
1.一维波动理论简介
多次反射
交界面反射波多次反射问题
t
第二次反射
第一次反射 入射波 透射波
x
2
1
Z1 ( cA)1
4.低应变检测方法 – 检测结果评价和检测报告
桩身完整性检测结果评价，应给出每根受检桩的桩身完 整性类别。桩身完整性分类应符合下表的规定。
桩身完整性 类别 Ⅰ类桩
Ⅱ类桩 Ⅲ类桩
分类原则
桩身完整 桩身有轻微缺陷，不会影响桩身结构承载力 的正常发挥 桩身有明显缺陷，对桩身结构承载力有影响
Ⅳ类桩
桩身存在严重缺陷
传感器放置距桩心2/3 R处且安装位置平整尽可能使传感器垂 直与桩头平面
桩顶面应平整、密实、并与桩轴线基本垂直
6.仪器设置及操作 进入采集程序
打开动测仪电源开关，即可进入采集界面。
6.仪器设置及操作
选择操作
选择操作：按我们的工作目的选择“低应变采集”
6.仪器设置及操作 设置参数：
设置参数：选中“设置参数”按钮，可进入参数设置界面。
4.低应变检测方法 – 桩身完整性检测的抽检数量
柱下三桩或三桩以下的承台抽检桩数不得少于 1 根。 设计等级为甲级，或地质条件复杂。成桩质量可靠性 较低的灌注桩，抽检数量不应少于总桩数的 30%，且 不得少于 20 根；其他桩基工程的抽检数量不应少于 总桩数的 20%，且不得少于 10 根。 地下水位以上且终孔后桩端持力层已通过核验的人工 挖孔桩，以及单节混凝土预制桩，抽检数量可适当减 少，但不应少于总桩数的 10%，且不应少于 10 根。
低应变检测
6 检测仪器
6.1 美国PIT基桩完整性诊断仪
美国桩动力学公司（Pile Dynamics Inc）研制的PIT（Pile Integrity Tester）V型仪器。由主机、手锤、加速度传感器以及PLINK、PITPLOT 传输、分析处理软件组成。主要性能特点如下：
i采用微处理器，内置16位A/D传换板；内存大；
应重新检测；若干扰消除后不影响试验结果，则可继 续测试。
9.5.2 因检测仪器，设备发生意外损坏而中断试验，可
用备用仪器重新检测，若无备用仪器，则须将损坏的 仪器设备进行修复，经检定合格后，再重新检测。
10 注意事项 对同一场地、地质条件相近、桩型和成桩工艺相同
的桩基，因桩端部分桩身阻抗与持力层阻抗相匹配导 致实测信号无桩底反射波时，可按本场地同条件下有 桩底反射波的其他桩实测信号判定桩身完整性类别。
11.4 低应变动力试桩法试验报告包括下内内容：
i工程名称、工程地点、试验目的和试验日期。
ii施工单位、设计单位、拟建上部建筑结构形式。
iii试验场地的工程地质概况，试桩平面图。
iv试验仪器设备以及对试验过程中出现的异常现象
的说明。
v实测波形，试验数据整理，分析方法，拟合波形
和试验结果。
8.2.3 测试中手锤均在桩顶中心敲击部位混凝土 应平整、坚硬，手锤应与桩顶垂直，避免含有 水平分量。
9 数据处理和检测记录
9.1 检测记录的有效位数和计量单位均以国际标准为准。
9.2 低应变动力信号处理
信号叠加平均应选择重复性好的信号，其次还要除 去基线漂移大的信号。
低应变激振时桩土体系只产生弹性响应，而要达到 极限状态需使桩周土产生弹塑性响应，因此低应变法 不能提供桩的承载力。
精品华美胶水检测报告
精品华美胶水检测报告
华美胶水检测报告统表C02-68基桩低应变法检测报告工程名称：XXX编号：XXXXX检测单位：（盖章）批准：审核：检测：X年X月X 日。
系统概述
该系统是数字出版的内容生产的管理系统。
各种内容资源通过导入工具、结构化地存储到内容资源库中，能够方便地实现内容重用和多媒体多渠道发便地实现内容重用和多媒体多渠道发布。
实现了出版流程再造，其中的协同编纂模块采用了灵活的工作流、严格的权限管理和明晰的版本管理，支持安全高效的内容生产。
采用了国际先进的技术标准，能够按照文件类型定制DTD模板以及拆分标准和规则，搭建了系统的内容资源库框架，支持XML内容和非XML内容的存储，实现了企业内容资产管理的目标。
测试描述
对北京XXXX成数字科技有限公司实施的中国文史出版社“中央
文化企业数字化转型升级”项目进行测试，保证使用方的功能正确，保证系统核心模块的稳定和安全，为项目的验收提供参考。
以此，本计划列出了在此次功能测试过程中所要进行的内容和实施的方案及
测以此，本计划列出了在此次功能测试过程中所要进行的内容和实施的方案及测试资源的安排，作为测试活动的依据和参考。
本次测试的对象为北京瑞XXXX数字科技有限公司实施的中国文
史出版社“中央文化企业数字化转型升级”项目，测试范围为：中央新闻出版总署招标文件的数字化加工、内容资源管理、编辑加工和产品发布四个包的功能清单。
本次测试的主要内容有功能测试（含容错测试）、性能测试、安全性测试、易用性测试等。
桩基完整性(低应变试验)试验方法
1 桩基完整性(低应变试验)1、1一般规定:（1）低应变反射波法适用范围为:混凝土灌注桩、混凝土预制桩、预应力管桩及CFG 桩。
（2）对桩身截面多变且变化幅度较大灌注桩,应采用其她方法辅助验证低应变法检测得有效性。
（3）受检桩混凝土强度不应低于设计强度得70%,且不应低于15MPa 。
1、2检测原理:低应变法目前国内普遍采用低应变反射波法,为狭义低应变法,其通过采用瞬态冲击得方式(瞬态激振),实测桩顶加速度或速度响应曲线,以一维线弹性杆件模型为依据,采用一维波动理论分析判定基桩得桩身完整性。
因此基桩必须符合一维波动理论要求,满足平截面假定与一维线弹性杆件模型要求,一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量得波长与桩得横向尺寸之比大于5。
1、3检测方法及工艺要求(1)检测前得准备工作a 受检基桩混凝土强度至少达到设计强度得70％,或期龄不少于14天时方可报检。
b 施工单位填写报检表,经监理工程师签字确认后,至少提前2天提交给现场检测人员。
c 施工单位向检测单位提供基桩工程相关参数与资料。
d 检测前,施工单位做好以下准备工作:①剔除桩头,使桩顶标高为设计得桩顶标高。
②要求受检桩桩顶得混凝土质量、截面尺寸应与桩身设计条件基本相同。
③灌注桩要凿去桩顶浮浆或松散破损部分,并露出坚硬得混凝土表面。
④桩顶表面平整干净且无积水。
⑤实心桩得第三方位置打磨出直径约10cm 得平面,平面保证水平,不要带斜坡;在距桩第三方2/3半径处,对称布置打磨2～4处(具体见图1),直径约为6cm 得平面,打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图0.8m<D≤1.25m D≤0.8m图2 不同桩径对应打磨点数及位置示意图⑥当桩头与垫层相连时,相当于桩头处存在很大得截面阻抗变化,会对测试信号产生影响。
因此,测试前应将桩头侧面与断层断开。
⑦准备黄油1～2包,作为测试耦合剂用。
⑧在基坑内检测,应提前将基坑内水抽干,并搭设好梯子,便于上下。
桩基完整性(低应变试验)试验方法
1 桩基完整性（低应变试验）1.1一般规定：（1）低应变反射波法适用围为：混凝土灌注桩、混凝土预制桩、预应力管桩及CFG 桩。
（2）对桩身截面多变且变化幅度较大灌注桩，应采用其他方法辅助验证低应变法检测的有效性。
（3）受检桩混凝土强度不应低于设计强度的70%，且不应低于15MPa 。
1.2检测原理：低应变法目前国普遍采用低应变反射波法，为狭义低应变法，其通过采用瞬态冲击的方式（瞬态激振），实测桩顶加速度或速度响应曲线，以一维线弹性杆件模型为依据，采用一维波动理论分析判定基桩的桩身完整性。
因此基桩必须符合一维波动理论要求，满足平截面假定和一维线弹性杆件模型要求，一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5。
1.3检测方法及工艺要求（1）检测前的准备工作a 受检基桩混凝土强度至少达到设计强度的70％，或期龄不少于14天时方可报检。
b 施工单位填写报检表，经监理工程师签字确认后，至少提前2天提交给现场检测人员。
c 施工单位向检测单位提供基桩工程相关参数和资料。
d 检测前，施工单位做好以下准备工作：①剔除桩头，使桩顶标高为设计的桩顶标高。
②要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。
③灌注桩要凿去桩顶浮浆或松散破损部分，并露出坚硬的混凝土表面。
④桩顶表面平整干净且无积水。
⑤实心桩的第三方位置打磨出直径约10cm 的平面，平面保证水平，不要带斜坡；在距桩第三方2/3半径处，对称布置打磨2～4处（具体见图1），直径约为6cm 的平面，打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图0.8m<D≤1.25m D≤0.8m图2 不同桩径对应打磨点数及位置示意图⑥当桩头与垫层相连时，相当于桩头处存在很大的截面阻抗变化，会对测试信号产生影响。
因此，测试前应将桩头侧面与断层断开。
⑦准备黄油1～2包，作为测试耦合剂用。
⑧在基坑检测，应提前将基坑水抽干，并搭设好梯子，便于上下。
