模电考试试题
模电考试题及答案
模电考试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，三极管工作在放大区的条件是（）。
A. 基极电流小于集电极电流B. 发射结正向偏置，集电结反向偏置C. 发射结反向偏置，集电结正向偏置D. 发射结和集电结都反向偏置答案：B2. 理想运算放大器的输入电阻是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C3. 共发射极放大电路中，输出电压与输入电压相位（）。
A. 相同B. 相反C. 相差90度D. 相差180度答案：B4. 差分放大器的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 放大共模信号D. 放大差模信号和抑制共模信号答案：D5. 场效应管的控制量是（）。
A. 漏极电流B. 栅源电压C. 漏源电压D. 栅漏电流答案：B6. 集成运放的输出电压范围主要取决于（）。
A. 电源电压B. 输入信号C. 反馈电阻D. 负载电阻答案：A7. 负反馈可以（）。
A. 增加放大倍数B. 减少非线性失真C. 增加输入电阻D. 减少输出电阻答案：B8. 直流稳压电源中的滤波电路是（）。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：A9. 正弦波振荡器的振荡条件是（）。
A. 相位平衡条件B. 幅度平衡条件C. 相位平衡条件和幅度平衡条件D. 只有幅度平衡条件答案：C10. 调制的目的是（）。
A. 放大信号B. 改变信号的频率C. 使信号便于传输D. 改变信号的相位答案：C二、填空题（每题2分，共20分）1. 在共基极放大电路中，输入阻抗与输出阻抗相比，输入阻抗________输出阻抗。
答案：小2. 理想运算放大器的差模输入电阻为________，共模抑制比为________。
答案：无穷大，无穷大3. 差分放大器的差模电压增益是共模电压增益的________倍。
答案：1+2Rf/R4. 场效应管的漏极电流与栅源电压的关系是________。
答案：非线性5. 负反馈可以提高放大电路的________。
模电试题及答案
模电试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 滤波B. 整流C. 放大D. 调制答案：C2. 运算放大器的差分输入电压是指（）。
A. 两个输入端电压之和B. 两个输入端电压之差C. 两个输入端电压之积D. 两个输入端电压之商答案：B3. 理想运算放大器的开环增益是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 共发射极放大电路中的电流放大倍数β是指（）。
A. 集电极电流与基极电流之比B. 发射极电流与基极电流之比C. 集电极电流与发射极电流之比D. 发射极电流与集电极电流之比5. 在多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 变压器耦合C. 电容耦合D. 电感耦合答案：C6. 晶体管的静态工作点设置不正确可能导致（）。
A. 截止失真B. 饱和失真C. 截止和饱和失真D. 线性放大答案：C7. 负反馈可以（）放大器的放大倍数。
A. 增加B. 减少C. 保持不变D. 先增加后减少答案：B8. 在模拟电路中，电源去耦是指（）。
A. 增加电源的内阻B. 减少电源的内阻C. 增加电源的纹波D. 减少电源的纹波答案：D9. 场效应管的控制极是（）。
B. 源极C. 漏极D. 基极答案：A10. 模拟信号的数字化过程包括（）。
A. 采样、量化、编码B. 滤波、放大、调制C. 调制、解调、编码D. 放大、滤波、编码答案：A二、填空题（每空1分，共10分）1. 放大器的输入电阻越大，对前级电路的________越好。
答案：负载效应2. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案：高3. 差分放大器可以有效地放大两个输入端之间的________。
答案：差模信号4. 运算放大器的饱和输出电压通常为________V或________V。
答案：+Vcc -Vee5. 晶体管的截止频率是指晶体管的放大倍数下降到________的频率。
模电考试题及答案
模电考试题及答案**模电考试题及答案**一、单项选择题（每题2分，共20分）1. 在理想运算放大器中，输入端电流为零，这是因为（）。
A. 输入端电阻非常大B. 输入端电阻非常小C. 输入端电流被放大D. 输入端电流被抑制答案：A2. 共发射极放大电路中，静态工作点的确定主要取决于（）。
A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：B3. 负反馈可以（）。
A. 增加放大倍数B. 减小非线性失真C. 增加电路噪声D. 降低输入阻抗答案：B4. 晶体三极管工作在放大区的条件是（）。
A. VBE < 0.7VB. VBE > 0.7VC. VCE < 0.7VD. VCE > 0.7V答案：B5. 差分放大电路可以（）。
A. 放大差模信号B. 放大共模信号C. 抑制共模信号D. 放大交流信号答案：C6. 场效应管的控制极是（）。
A. 栅极B. 漏极C. 源极D. 门极答案：A7. 多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B8. 功率放大器与电压放大器的主要区别在于（）。
A. 放大倍数B. 工作频率C. 输出功率D. 输入阻抗答案：C9. 正弦波振荡电路产生振荡的条件是（）。
A. 开环增益大于1B. 相位移动为360度C. 开环增益大于3D. 相位移动为180度答案：B10. 调制的目的是（）。
A. 提高信号的传输距离B. 改变信号的频率C. 降低信号的功率D. 增加信号的带宽答案：A二、填空题（每空2分，共20分）1. 在共发射极放大电路中，若集电极电流为2mA，则基极电流大约为_____μA。
答案：202. 理想运算放大器的两个输入端分别是______输入端和______输入端。
答案：反相；同相3. 负反馈可以提高放大电路的______和______。
答案：稳定性；线性4. 晶体三极管的三种工作状态分别是______、______和饱和区。
模电试题

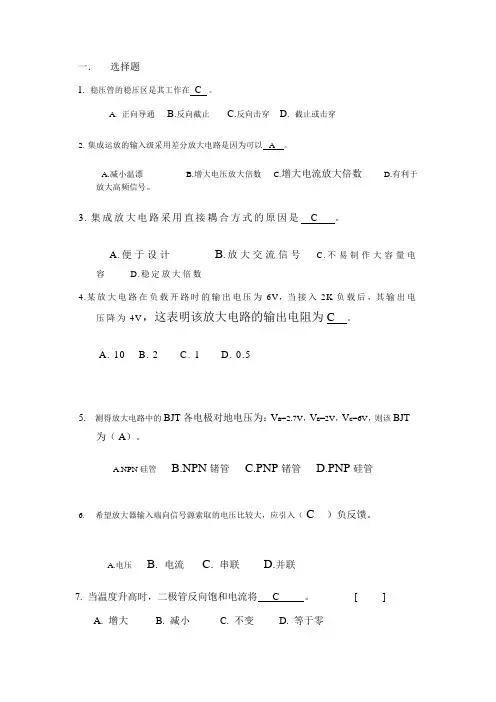

一．选择题1. 稳压管的稳压区是其工作在 C 。
A. 正向导通B.反向截止C.反向击穿D. 截止或击穿2.集成运放的输入级采用差分放大电路是因为可以 A 。
A.减小温漂B.增大电压放大倍数C.增大电流放大倍数D.有利于放大高频信号。
3.集成放大电路采用直接耦合方式的原因是 C 。
A.便于设计B.放大交流信号C.不易制作大容量电容 D.稳定放大倍数4.某放大电路在负载开路时的输出电压为6V，当接入2K负载后，其输出电压降为4V，这表明该放大电路的输出电阻为C 。
A. 10B. 2C. 1D. 0.55.测得放大电路中的BJT各电极对地电压为：V B=2.7V，V E=2V，V C=6V，则该BJT为（ A）。
A.NPN硅管B.NPN锗管C.PNP锗管D.PNP硅管6.希望放大器输入端向信号源索取的电压比较大，应引入（ C ）负反馈。
A.电压B. 电流C. 串联D.并联7. 当温度升高时，二极管反向饱和电流将 C 。
[ ]A. 增大B. 减小C. 不变D. 等于零8. 互补输出级采用射极输出方式是为了使 D 。
[ ]A .电压放大倍数高 B. 输出电流小 C .输出电阻增大 D.带负载能力强9. 当信号频率等于放大电路的和时，放大倍数的数值将下降到中频时的 B 。
A . 0.5倍B . 0.7倍C . 0.9倍D . 1.2倍10.当我们想要放大频率为10kHz以上的信号时，应采用 B 滤波器。
A. 低通B. 高通C. 带阻D.带通11.与甲类功率放大方式相比，乙类互补对称功放的主要优点是 C 。
A．不用输出变压器B．不用输出端大电容C．效率高 D．无交越失真12. 当环境温度降低时，二极管的反向电流（ A）A.不变B. 增大C.减小13. 希望接上负载R L后，V O基本不变，应引入（A）负反馈。
A.电压B.直流C.串联D.并联14. RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和（D）。
模拟电子技术试题及答案
模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。
A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。
A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。
A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。
A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。
A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。
A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。
A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。
A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。
A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。
A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。
答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。
答案：高13. 运算放大器的输出电压范围受到限制。
答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。
答案：非线性15. 负反馈可以提高放大器的。
答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。
答案：阻容；变压器17. 差分放大电路由两个放大电路组成。
答案：对称18. 集成电路中的晶体管通常采用工艺制造。
答案：平面19. 模拟电路中的“地”是信号的点。
答案：参考20. 模拟乘法器可以用于实现调制。
模电考试题及答案
模电考试题及答案一、选择题（每题3分，共30分）1. 在模拟电路中，三极管的主要作用是（）。
A. 放大信号B. 整流C. 滤波D. 调制答案：A2. 理想运算放大器的输入阻抗是（）。
A. 0B. 1ΩC. 1kΩD. 无穷大答案：D3. 共发射极放大电路中，若要增大输出电压，应增大（）。
A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案：A4. 差分放大电路的主要优点是（）。
A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案：B5. 负反馈可以（）。
A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案：B6. 场效应管的控制量是（）。
A. 电压B. 电流C. 电荷D. 电场答案：D7. 在模拟电路中，为了减少噪声，通常采用（）。
A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案：D8. 集成运算放大器的输出电压范围受到（）的限制。
A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案：A9. 为了使共发射极放大电路工作在放大区，基极与发射极之间的电压应满足（）。
A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案：A10. 理想二极管的正向导通电压为（）。
A. 0VB. 0.7VC. 1VD. 2V答案：B二、填空题（每题2分，共20分）11. 在共基极放大电路中，输出电压与输入电压相位______。
答案：相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗，而共模输入阻抗是指两个输入端对地的阻抗，理想情况下，差模输入阻抗应为______，共模输入阻抗应为无穷大。
答案：无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值，即 g_m = ______。
答案：I_D / V_GS14. 为了提高放大电路的输入阻抗，可以在三极管的基极与信号源之间串联一个______。
模电考试试题10套和答案(打印版)
坑爹的模电试卷编号01………………………………………………………………………………………………………………一、填空（本题共20分，每空1分）：1．整流电路的任务是__________；滤波电路的任务是__________。
2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。
3．放大器有两种不同性质的失真，分别是__________失真和__________失真。
4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。
5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。
6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。
8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9．某放大电路的对数幅频特性如图1所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。
图1二、判断（本题共10分,每小题1分，正确的打√，错误的打×）：1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。
2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。
4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。
模电试题及答案
模电试题及答案一、选择题（每题2分，共20分）1. 在理想情况下，二极管的正向导通电压为：A. 0VB. 0.7VC. 1VD. 2V答案：B2. 放大电路中，为了抑制温漂，通常采用的措施是：A. 采用差分放大电路B. 采用直接耦合C. 采用电容耦合D. 采用变压器耦合答案：A3. 下列关于运算放大器的描述，错误的是：A. 运算放大器具有高输入阻抗B. 运算放大器具有低输出阻抗C. 运算放大器的电压放大倍数很大D. 运算放大器的输出电压与输入电压成正比答案：D4. 在模拟电路中，滤波器的作用是：A. 放大信号B. 滤除噪声C. 产生振荡D. 转换信号答案：B5. 晶体管的三个极分别是：A. 基极、发射极、集电极B. 阳极、阴极、栅极C. 阴极、阳极、栅极D. 基极、集电极、发射极答案：A6. 以下哪种电路可以用来产生正弦波振荡：A. 整流电路B. 滤波电路C. 振荡电路D. 放大电路答案：C7. 稳压二极管的工作原理是利用二极管的：A. 正向导通特性B. 反向击穿特性C. 温度特性D. 频率特性答案：B8. 在模拟电路中，电流源的作用是：A. 放大电流B. 限制电流C. 产生电流D. 转换电流答案：B9. 以下哪种元件不是模拟电路中常用的：A. 电阻B. 电容C. 电感D. 逻辑门答案：D10. 理想运算放大器的输入阻抗是：A. 有限值B. 无穷大C. 零D. 1欧姆答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，______是用来表示信号幅度变化的。
答案：电压2. 晶体管的放大作用是通过控制______极电流来实现的。
答案：基极3. 运算放大器的输出电压与输入电压之间的关系，通常用______来描述。
答案：差分电压4. 在模拟电路中，______是用来表示信号频率变化的。
答案：电流5. 稳压二极管的稳定电压值通常在______V左右。
答案：6.8三、简答题（每题5分，共15分）1. 简述差分放大电路的工作原理。
