路基工程
路基工程施工方案
路基工程施工方案一、路基工程本施工段路基工程以石方开挖为主，主要工程量为：路基挖土方7422m3,挖石方1286m3;路基填筑利用土石方m3;防护工程主要为浆砌片石拱形护坡、挡土墙、实体护面墙、土工格栅喷播植草等。
石质路堑开挖采用浅孔微差松动爆破法为主，用风动凿岩机配合潜孔钻机钻孔,边坡采用预裂爆破，路床面采用密集小型排炮施工，推土机配合挖掘机清碴，自卸汽车运碴。
填方地段采用推土机配合平地机分层摊铺，大型振动压路机压实。
（一）路基填筑1.清理场地1.1施工前根据设计用地范围，进行公路用地放样，标明用地和拆迁范围。
1.2公路用地内的树木、灌木丛、草皮等在施工前采用人工砍伐或移植，树根全部挖除，并将坑穴填平夯实。
砍伐挖除的树木、树根要移植于路基用地之外，进行妥善处理。
1.3路堤基底原状土强度不符合要求时需换填，换填深度不小于予以分层压实。
1.4位于路基作业区的坑穴、空泛等应沿其周边开挖成台阶，用原地土或砂性土分层填筑。
1.5路堤基底在清完地表后，应整平压实到规定强度，基底压实度一般不小于96%，当路堤填高小于0.8m时，基底压实度不小于96%。
30cm，并1.6地面横坡陡于1:5时，原地面应挖成向内倾斜（坡度4%）的台阶，分层夯实，台阶宽度不小于2m，其中挖方一侧，在行车范围之内的宽度不足一块板宽时，应挖够一块板宽，其上路床深度规模以内（路面布局层以下原地面土应予挖除换填，并按上路床填方要求施工。
1.7填方地段在清理完地表面并整平压实到规定要求后方可进行填方作业。
2、路基填筑填土路基采用分段施工方法进行填筑。
2.1试验段施工选择10 0m的路基作为施工试验段，经由过程现场填筑压实工艺试验，确定最相宜的碾压机器、最有效的填层厚度、最经济的压实遍数、最好的控制含水量以及最公道的施工控制方法等。
经试验段施工制定收工艺标准和工艺流程后再全面组织施工。
2.2填料选择及压实度标准所选择的填土填料必须符合规范要求，并应级配良好、含水量适中，并且土中含有有机质不超过5%，土中的易溶盐含量不得超出允许数量。
公路路基工程施工方案(3篇)
第1篇一、工程概况本工程为某地区公路路基工程，全长XX公里，路基宽度XX米，路面宽度XX米，设计行车速度XX公里/小时。
工程内容包括路基土方、路基排水、路基防护、路基填筑等。
二、施工准备1. 组织机构成立公路路基工程施工项目部，负责工程的施工组织、管理和协调工作。
2. 施工人员根据工程规模和进度要求，配备足够的技术、管理人员和施工人员，确保工程顺利进行。
3. 施工材料根据工程需要，提前采购路基填筑材料、路基防护材料、路基排水材料等，确保材料质量合格。
4. 施工设备根据工程规模和进度要求，配备挖掘机、推土机、压路机、洒水车、拌合站等施工设备，确保设备性能良好。
三、施工工艺1. 路基土方（1）开挖：采用挖掘机进行开挖，确保路基断面尺寸符合设计要求。
（2）运输：采用自卸汽车运输土方，确保运输过程中的安全。
（3）填筑：采用推土机进行填筑，分层压实，确保路基压实度达到设计要求。
2. 路基排水（1）设置排水沟：根据路基纵断面设计，设置排水沟，确保路基表面水顺畅排出。
（2）设置边沟：在路基两侧设置边沟，确保路基边缘水顺畅排出。
（3）设置涵洞：根据路基纵断面设计，设置涵洞，确保路基内部水顺畅排出。
3. 路基防护（1）边坡防护：采用植草、铺草皮等方式进行边坡防护，确保边坡稳定。
（2）路基防护：采用砌筑防护墙、铺设防护网等方式进行路基防护，确保路基稳定。
4. 路基填筑（1）材料选择：选用符合设计要求的填筑材料，确保路基填筑质量。
（2）填筑方法：采用分层填筑、分层压实的方法，确保路基填筑质量。
（3）压实度检测：采用灌砂法、核子密度仪等方法进行压实度检测，确保路基压实度达到设计要求。
四、施工进度1. 施工进度计划：根据工程规模和进度要求，制定详细的施工进度计划，确保工程按期完成。
2. 施工组织：合理安排施工人员、设备、材料等资源，确保工程顺利进行。
3. 施工监控：对施工过程进行全程监控，确保施工质量符合设计要求。
五、施工安全1. 施工现场安全：严格执行施工现场安全管理规定，确保施工人员生命财产安全。
公路路基工程施工程序(3篇)
第1篇一、施工准备阶段1. 设计审查：对工程设计文件进行审查，确保设计合理、可行。
2. 施工组织设计：编制施工组织设计，明确施工方案、施工进度、施工资源配置等。
3. 材料设备准备：采购、检验、运输各类建筑材料和施工设备，确保满足施工需求。
4. 施工现场准备：平整场地，设置临时设施，如施工办公室、材料堆场、临时道路等。
5. 劳动力组织：招聘、培训施工人员，确保具备相应的技能和素质。
二、施工测量阶段1. 导线测量：进行第一次导线测量，建立施工控制网。
2. 水准点联测：进行第一次水准点联测，确保高程控制精度。
3. 施工放样：根据设计图纸和施工控制网，进行道路中线、红线、边桩、保护桩、加密桩的放样。
4. 原地面高程测量：测量原地面高程，与设计图纸中的原地面高程进行对比，如有较大差异，需通知项目经理进行工程量变更申报。
三、路基施工阶段1. 土方开挖：按照设计要求进行土方开挖，确保路基宽度、深度符合规范。
2. 填方施工：采用分层填筑、压实的方式，确保路基填筑质量。
3. 边坡处理：对边坡进行平整、码砌，确保边坡稳定。
4. 排水系统施工：设置排水沟、涵洞等，确保路基排水畅通。
5. 路基路面结构层施工：根据设计要求，进行路面结构层施工，包括基层、面层等。
四、路基检测阶段1. 路基压实度检测：检测路基压实度，确保满足设计要求。
2. 路基稳定性检测：检测路基稳定性，确保路基安全。
3. 路基平整度检测：检测路基平整度，确保路面质量。
五、路基交工验收阶段1. 路基施工完毕后，进行自检，确保满足设计要求和规范。
2. 向监理单位提交验收申请，监理单位进行验收。
3. 验收合格后，办理交工手续，将路基移交路面施工单位。
4. 路面施工单位根据路基情况，进行路面施工。
通过以上施工程序，确保公路路基工程的顺利进行，为后续路面施工奠定坚实基础。
在实际施工过程中，还需根据具体情况进行调整，确保工程质量和进度。
第2篇一、施工准备阶段1. 工程设计：根据工程需求，进行公路路基工程设计，包括路线设计、路基断面设计、结构设计等。

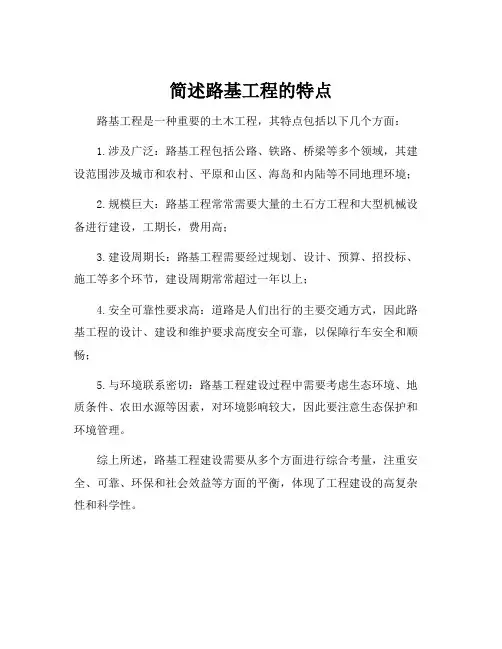

简述路基工程的特点
简述路基工程的特点
路基工程是一种重要的土木工程，其特点包括以下几个方面：
1.涉及广泛：路基工程包括公路、铁路、桥梁等多个领域，其建设范围涉及城市和农村、平原和山区、海岛和内陆等不同地理环境；
2.规模巨大：路基工程常常需要大量的土石方工程和大型机械设备进行建设，工期长，费用高；
3.建设周期长：路基工程需要经过规划、设计、预算、招投标、施工等多个环节，建设周期常常超过一年以上；
4.安全可靠性要求高：道路是人们出行的主要交通方式，因此路基工程的设计、建设和维护要求高度安全可靠，以保障行车安全和顺畅；
5.与环境联系密切：路基工程建设过程中需要考虑生态环境、地质条件、农田水源等因素，对环境影响较大，因此要注意生态保护和环境管理。
综上所述，路基工程建设需要从多个方面进行综合考量，注重安全、可靠、环保和社会效益等方面的平衡，体现了工程建设的高复杂性和科学性。
公路路基施工工程范本(3篇)
第1篇一、工程概况本工程为XX公路路基施工项目，起点位于XX市XX县，终点位于XX市XX县，全长XX公里。
本项目为双向四车道，路基宽度XX米，路面宽度XX米，设计时速XX 公里/小时。
本项目总投资XX亿元，建设工期XX个月。
二、施工准备1. 施工组织（1）成立项目经理部，负责项目的全面管理工作。
（2）项目经理部下设施工、技术、质量、安全、材料、财务等职能部门。
（3）各职能部门负责人明确职责，确保工程顺利进行。
2. 施工方案（1）施工工艺：采用流水施工、分段施工、分段验收的方式。
（2）施工顺序：先施工路基，后施工路面。
（3）施工设备：配置足够的施工机械设备，确保施工进度。
3. 材料准备（1）原材料：砂、石、水泥、钢筋等。
（2）材料检验：对进场材料进行严格检验，确保材料质量。
4. 施工人员（1）组织专业施工队伍，确保施工人员具备相应的资质。
（2）对施工人员进行技术培训，提高施工技能。
三、施工过程1. 路基施工（1）路基填筑：采用分层填筑、压实工艺，确保路基密实。
（2）路基压实：采用振动压实、静压压实等多种方式，提高路基压实度。
（3）路基排水：设置排水沟、暗沟等排水设施，确保路基排水畅通。
2. 路面施工（1）基层施工：采用水泥稳定土、石灰稳定土等基层材料，确保基层平整、密实。
（2）面层施工：采用沥青混凝土、水泥混凝土等面层材料，确保路面平整、耐久。
3. 路基防护与加固（1）边坡防护：采用喷锚、挂网等防护措施，确保边坡稳定。
（2）路基加固：采用土工布、土工网等加固措施，提高路基稳定性。
四、质量控制1. 质量目标：确保工程质量达到国家相关标准。
2. 质量控制措施：（1）严格执行施工工艺，确保施工质量。
（2）加强原材料检验，确保材料质量。
（3）加强施工过程控制，及时发现并解决问题。
（4）加强验收工作，确保工程质量。
五、安全管理1. 安全目标：确保施工安全，实现零事故。
2. 安全管理措施：（1）建立健全安全管理制度，明确安全责任。
路基工程施工工艺流程
路基工程施工工艺流程1.项目策划在路基工程施工前，需要进行项目策划，包括确定施工范围、施工方案、施工工艺、材料使用等。
2.路堤开挖在施工现场进行路堤开挖，要按设计要求进行开挖，控制挖掘深度和路堑宽度。
开挖完毕后，清理破碎岩石或者水泥混凝土碎石。
3.路基填筑填筑路基时，首先要进行土方分层填筑，根据设计要求，将原土与加填土按一定比例混合，并用挖机和推土机进行填平。
4.路基夯实路基填筑后，需要进行夯实。
夯实可采用不同类型的压路机进行，根据路基的材料，采用适当的夯实方法。
夯实目的是增加路基的密实度，提高路基的稳定性。
5.路基平整路基夯实完毕后，需要进行路基的平整工作。
通过使用平板和摊铺机等工具，将路基表面进行平整，以确保整个路基质量合格。
6.边坡处理在路基施工时，需要对边坡进行处理，以防止其塌方或坍塌。
根据施工现场的实际情况，可以采用侧坡夯实、护坡、边坡护面等方式对边坡进行处理。
7.基床垫层在路基施工中，基床垫层是非常重要的一步。
基床垫层的施工质量直接影响到路面的平整度和稳定性。
一般采用沥青砂垫层或水泥砂垫层，然后进行压实和平整。
8.碾压路基完成后，需要进行一次或多次的碾压工作，以增加路基的密实度。
通常采用压路机进行碾压，根据设计要求进行碾压过程的控制。
9.验收完成路基工程施工后，需要进行验收。
验收包括对路基的几何尺寸、平整度、强度等进行检查，确保其符合设计要求。
以上是路基工程施工工艺流程的主要步骤，每个步骤都非常重要，需要严格按照设计要求进行施工。
在施工过程中，还需遵守相关的安全规范，确保施工人员的安全。
最后，路基工程的施工质量会直接影响到道路的使用寿命和行车安全，因此施工过程中需要严格把关，确保质量可靠。
路基工程施工大全
路基工程施工是道路建设的基础工程，它直接关系到道路的使用寿命和行车安全。
路基工程施工包括路基开挖、路基清表、路基填筑、路基压实、路基整平等几个主要环节。
下面将详细介绍这些环节的施工方法和注意事项。
一、路基开挖路基开挖是路基工程施工的第一步，主要是将原地面以上的土石方清除，暴露出基底土。
开挖时应采用挖掘机挖装，人工辅助，自卸车运弃。
在开挖过程中，要严格控制开挖深度，只清除原地面杂土，如遇到软土地基，应进行处理。
二、路基清表路基清表是指清除施工范围内的草皮、表土、树木、树根等杂物。
清表采用履带式挖掘机、推土机进行，确保基底土的密实。
在清表过程中，要注意保护地下管线、缆线、文物古迹和其他结构物，一旦发现立即报告工程师，并停止作业，保护现场并听候处理。
三、路基填筑路基填筑是路基工程施工的关键环节，主要是将填料分层填筑到路基槽内，形成具有一定厚度和宽度的路基。
填筑前应进行挂线施工，控制好压实度、平整度、厚度、宽度和横坡度。
填料的铺设应水平分层施工，按方格网上土，控制松铺厚度。
四、路基压实路基压实是保证路基质量的重要环节，主要是通过压实机械对填料进行压实，提高其密实度。
压实时应采用分层压实的方法，先进行初压，然后进行精压，确保每层填料都能达到要求的压实度。
压实现场应配备压实度检测设备，对压实度进行检测和控制。
五、路基整平路基整平是在路基压实后进行的，主要是通过推土机和平地机对路基表面进行整平，使其达到设计的平整度。
整平时应按照设计的路基标高进行，预留一定的整修层，由人工整修至设计位置。
六、注意事项1. 在路基工程施工过程中，要严格遵守施工规范和操作规程，确保施工安全。
2. 要加强施工现场的环保工作，妥善处理施工垃圾，防止污染环境。
3. 要加强与设计、监理等单位的沟通，及时解决施工中遇到的问题。
4. 要加强施工人员的培训和教育，提高施工质量。
路基工程施工是道路建设的基础工程，只有严格控制施工质量，才能保证道路的使用寿命和行车安全。
道路工程路基如何施工方案
道路工程路基如何施工方案一、施工前准备路基工程是道路工程中最基础的施工环节，它是保证道路承载力和使用寿命的重要环节。
在进行路基工程的施工前，需要进行详细的准备工作，包括调查研究、设计方案确定、物资准备、人员配备等。
1.调查研究在进行路基工程施工前，需要对工程施工区域进行详细的调查研究，包括地质、地貌、水文、气候等方面的调查。
通过调查研究，可以了解施工区域的地质条件、土壤类型、地貌特征、水文情况、气候特点等，为施工方案的确定提供重要的参考依据。
2.设计方案确定根据调查研究的结果，确定合理的路基工程施工方案，包括路基的厚度、结构、材料、施工工艺等。
设计方案的确定需要综合考虑施工区域的地质条件、交通量、使用要求等因素，合理确定路基工程的施工方案。
3.物资准备在施工前，需要对路基工程所需的物资进行准备，包括路基材料、施工机械设备、安全防护用品等。
物资准备是保证施工进度和施工质量的重要保障。
4.人员配备在施工前需要对施工人员进行配备，包括施工管理人员、技术人员、操作人员、安全监理人员等。
人员配备是保证施工安全和质量的重要保障。
二、施工工艺及方法1.路基开挖路基开挖是路基工程的第一步，是为了清除路基上的表层土壤和地面杂物，使其平整。
在进行路基开挖时需要根据设计要求和地质条件确定开挖深度和开挖范围，同时应注意对路基开挖后的地面进行均匀压实，使其具备一定的承载能力。
2.路基填筑路基填筑是将路基所需的填料（如碎石、砂土等）填充到路基开挖后的坑洞中，使路基达到设计要求的高程和平整度。
在进行路基填筑时需要控制填筑层的厚度和材料的均匀性，同时应剔除填筑层中的杂物，保证填筑层的质量。
3.路基压实路基填筑完成后，需要进行路基的压实工作，使路基填料达到设计要求的密实状态。
在进行路基的压实工作时需要根据路基填料的特性和地质条件选择合适的压实机械，同时控制压实机械的工作速度和压实次数，保证路基的密实性和承载力。
4.路基排水路基排水是保证路基稳定性和使用寿命的重要环节，路基工程中应设置排水设施，保证路基的排水顺畅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．路基常见病害
5.不良地质和水文条件造成的路基破坏 • 公路通过不良地质地段时(如泥石流、冻土 、盐渍土、溶洞) 和较大的自然灾害(如大暴 雨) 等地区,均可能导致路基的大规模破坏。
二．危害的防治措施
• 1.路基填料、压实 • 2.路基防护与支挡 (1).坡面防护 (2).沿河路基防护 (3).挡土墙 (4).边坡锚固 (5).土钉支护 (6).抗滑桩
第一章 概述
• • • • 一.概念 二.路基特点 三.路基土的分类 四.路基干湿类型
一.概念
路基：在地面按照道路的线型（位置）和断面（几何 尺寸）的要求开挖或堆填而成的岩、土结构物。 路基工程与路线设计、路面工程、桥涵隧工程密切相 关 1.路线的确定须考虑路基稳定、占地、土石方数量、 填挖平衡等因素。 2.路基的强度与稳定性是保证路面强度与稳定的基本 条件，提高路基的强度与稳定性就可以减少路面厚 度，降低路面造价。 3.桥头引道路基，同桥位选设和桥孔设计关系密切， 在路线纵断面设计中，要考虑路基与桥涵隧在布置 与标高方面的关系。
二.特点
• • • • • 工艺相对简单 工程数量大 耗费劳力多 涉及面较广，设计、施工等方面 耗资较多
三.路基土的分类
四.路基干湿类型划分
• 1.划分为四类：干燥、中湿、潮湿、 过 湿 路面设计一般要求路基处于干燥或中 湿状态。
四.路基干湿类型划分
• 2.路基湿度变化的水源 (1).大气降水——大气降水通过路面，路肩边坡和边 沟渗入路基； (2).地面水——边沟的流水、地表泾流水因排水不良 ，形成积水、渗入路基； (3).地下水——路基下面一定范围内的地下水浸入路 基； (4).毛细水——路基下的地下水，通过毛细管作用， 上升到路基； (5).水蒸汽凝结水——在土的空隙中流动的水蒸汽， 遇冷凝结成水； (6).薄膜移动水——在土的结构中水以薄膜的形成从 含水量较高处向较低处流动，或由温度山坡滑动 • 在较陡的山坡填筑路基,若路基底部被水浸湿,形成 滑动面,坡脚又未进行必要的加固处理,在路基自重 的各行车荷载的作用下,整个路基倾斜的原地面向 下滑动,路基整体失去稳定。
一．路基常见病害
4.碎落和崩塌 • 碎落和剥落是指路堑边坡风化岩层的表面, 在大气温度与湿度的交替作用之下,表层岩 石从坡面上剥落下来,向下滚落。大块岩石 脱离坡面称为崩塌。碎落和剥落物堆集在路 堑边沟里,影响边沟排水,路堑地段如果排水 不畅,又将引发其它路基路面的病害。
• 排水设备包括地面排水设备和地下排水设备 。 • 地面排水设备包括边沟、排水沟、截水沟、 急流槽和跌水、蒸发池等。 • 地下排水设备包括明沟、排水槽、暗沟、渗 水暗沟。 • 排水沟槽可以通过夯拍表层、卵石护面、干 砌片石护、浆砌片石护面和拼装式混凝土护 面等措施。 • 排水设计包括流量计算、水力计算、排水设 备工程设计
三.排水设备
3.排水沟： • 将边沟、截水沟、取（弃）土场和路基附近 低洼处汇集的水引向路基以外时，应设置排 水沟。 • 排水沟断面形式应结合地形、地质条件确定 ，沟底纵坡不宜小于 0.3%，与其它排水设 施的连接应顺畅。 • 易受水流冲刷的排水沟应视实际情况采取防 护、加固措施。
三.排水设备
4. 跌水与急流槽： • 水流通过坡度大于 10%，水头高差大于 1.0m 的陡坡地段或特殊陡坎地段时，宜设 置跌水或急流槽。 • 跌水和急流槽应采取加固措施。急流槽底的 纵坡应与地形相结合，进水口应予防护加固 ，出水口应采取消能措施，防止冲刷。为防 止基底滑动，急流槽底可设置防滑平台，或 设置凸榫嵌入基底中。
1.路基填料、压实
• 选择良好的路基用土(如砂性土) 填筑路基, 如果在必要时,应对路基上层填土作稳定性 处理施工时,采用合理的施工方法,严格遵守 《公路路基施工规范》的规定,分层填筑,分 层碾压,一定要保证每一层路基填料的压实 度。使路基有足够的强度和稳定性来承受行 车荷载的作用。另外,在路基施工时,应严格 控制路基填土的含水量,避免在层与层中间 形成过湿的软弱夹层。
三.排水设备
1.边沟：
三.排水设备
2. 截水沟： 截水沟设在离路堑坡口5米以外，并宜结合地形进 行布设。填方路基上侧的路堤截水沟距填方坡脚的 距离，应不小于 2m。 其纵坡不宜小于0.5%，以免水流停滞。截水沟断面 的形式一般为梯形，底宽、深度不小于0.5米，边 坡坡度根据土质而定。 截水沟的位置应慎重考虑，最好能与绝大部分地面 水流的方向垂直，转折处最好用曲线连接，在路基 边坡到分水岭的距离长而降雨量又大的低段，可设 置一道或几道差不多平行的截水沟，分段拦截地面 径流。
二．路基一般设计图
二．路基一般设计图
二．路基一般设计图
二．路基一般设计图
二．路基一般设计图
第四章 排水
• 一.水的来源 • 二.路基排水设计的原则 • 三.排水设备
一.水的来源
根据水源的不同水流可分为地面水和地下水。地面水 主要是经由降水形成的地面径流。地下水分为： • 上层滞水—从地面入尚未深达下层的土中水； • 潜水—在地面以下第一个隔水层以上的含水层中的 水，距地面较近； • 层间水—在地面以下任何两个隔水层之间的含水层 之间的地下水。 路基排水的目的是把路基工作区内的土基含水量降低 到一定的范围，土基含水量过大，会引起土质松软 ，强度降低，边坡塌方，基身沉陷或滑动。
三.排水设备
4. 跌水与急流槽：
三.排水设备
5. 蒸发池： • 气候干旱且排水困难地段，可利用沿线的取土坑或 专门设置蒸发池汇集地表水。 • 蒸发池边缘距路基边沟外缘的距离应以保证路基的 稳定和安全为原则，并不应小于 5m。池中设计水 位应低于排水沟的沟底。 • 蒸发池的容量应以一个月内路基汇流入池中的雨水 能及时完成渗透与蒸发作为设计依据。每个蒸发池 的容水量应根据蒸发池的纵向间距经水力、水文计 算后确定。 • 蒸发池应根据具体情况采取适当的防护加固措施， 蒸发池的设置不应使附近地面形成盐渍化或沼泽化 。
•
必修的专业核心课之一，主要 论述道路路基工程的基本理论和 基本知识，它与《路面工程》是 有机的整体，两部分共同构成以 地基为基础的道路结构。
学习要求：
• 1、了解路基工程的特点，路基的作用，路面对路基的依 赖关系，路基土的分类、相对含水量与干湿类型。 • 2、一般路基设计：熟练掌握路基典型横断面组成及；了 解路基的基本构造要素及主要附属设施； • 4、路基防护与加固：了解路基的坡面防护与冲刷防护的 类型与方法，了解掌握地基加固的类型与方法。 • 5、挡土墙：掌握挡土墙的用途、类型与使用条件；掌握 重力式挡土墙的构造；了解轻型挡土墙的基本知识。 • 6、路基路面排水设计：了解路基排水要求及设计的一般 原则；了解地面排水设施的构造与布置。 • 7、土质路基施工：了解土质路基施工要点。
5. 蒸发池：
第五章 路基防护与加固
• 一．路基常见病害 • 二．危害的防治措施
一．路基常见病害
• 路基裸露在大气中,经受着土体自重、 行车荷载和各种自然因素的作用,路基 的各个部位将产生变形。一些变形是 可以恢复的,称为可恢复变形;一些变形 是不能够恢复的,称为不可恢复变形。 路基的不可恢复变形会引起路基设计 标高、形状和边坡坡度的改变,破坏路 基的整体性和稳定性,引发各种路基病 害的产生。
一．路基常见病害
2 . 边坡滑塌 • 路基边坡滑塌也是路基最常见的病害之一,根据边 坡土质类别、破坏原因和规模的不同,可分为溜方 与滑坡两种。 • ①溜方:由于少量土体沿土质边坡向下移动所形成 。溜方通常是指边坡上表面薄层土体下溜,主要是 由于流动水冲刷或施工不当引起的。 • ②滑坡:滑坡主要是由于土体的稳定性不足引起的 。路堤边坡坡度过陡,或边坡坡脚被冲刷淘空,或填 土层次安排不当是路堤边坡发生滑坡的主要原因。
一．路基常见病害
• • • • • 1. 路基沉陷 2 . 边坡滑塌 3.路基沿山坡滑动 4.碎落和崩塌 5.不良地质和水文条件造成的路基破 坏
一．路基常见病害
1. 路基沉陷 路基沉陷是指路基表面在垂直方向产生较大的沉落,而这种沉 落是不可恢复的。它是路基最常见的病害之一。路基沉陷产 生的原因很多,但主要是有路基本身引起的压缩沉陷和由于地 基原因引起的沉陷两种。 • (1) 路基本身引起的沉陷是因路基填料选择不当、填筑方法不 合理、压实度不足、在路基堤身内部形成过湿夹层等因素,在 荷载等的综合作用下,引起路基的竖向位移和变形。 • (2) 地基的沉陷是由于原天然地面有软土、泥沼或不密实的松 土存在,土基的承载能力极低,填筑路基前未对原天然地面进行 处理,在路基自重的作用下,地基下沉或向两侧挤出,引起的路 基下沉。
2.路基防护与支挡
• 2.1坡面防护 • 坡面防护的目的是防止地表水流的冲刷、坡面岩土 的风化剥落以及与环境的协调。近年来, 随着对环 境保护的重视, 高等级公路的边坡, 多采用种草防护 , 边坡较高时, 采用砌石框格( 方型、菱形、拱型、 M型) 种草防护。石砌圬工防护仍较普遍使用, 混凝 土预制块护坡多用在路堤边坡, 连片的及带窗孔的 护面墙用于路堑边坡。破裂的或易于风化破碎的岩 石路堑边坡采用锚杆挂铁丝网或高强塑料网格喷浆 或喷射混凝土以及喷射纤维混凝土防护也有较好的 效果。
路 基工程
2010.10.30
•
必修的专业核心课之一，主要论述 道路路基工程的基本理论和基本知识， 它与《路面工程》是有机的整体，两 部分共同构成以地基为基础的道路结 构。
主要内容：
• • • • • • • 第一章 学习要求 第二章 概述 第三章 一般路基设计 第四章 排水 第五章 路基防护与加固 第六章 重力式挡土墙 第七章 路基施工
第三章
一般路基设计
• 一．路基典型断面图 • 二．路基一般设计图
一．路基典型断面图
• 路基断面的典型形式可分为路堤、路 堑和填挖结合三种。
一．路基典型断面图
• 填方路基断面图
一．路基典型断面图
• 挖方路基断面图
