AFN90火灾报警气体灭火控制器
火灾报警控制器使用说明
火灾报警器一、火灾报警控制器划分为：显示屏、水泵启动按钮，消防广播，消防电话、备电箱二、控制状态及显示界面1.控制其状态分为：火警、监管、联动、故障、2.火灾报警，在发生火警报警时、火警指示灯亮、发出火警声/声光报警信号、第一“消音”、然后“复位”键处理3.联动报警，在发生联动报警时、联动指示灯亮、发出火警报警信号、联动无反馈时，联动灯10秒后闪亮，有反馈时，联动灯常亮，且反馈灯亮，声信号可按“消音”键消音，如果再次发生联动部分报警，报警音会再次响起，再次“消音”4.故障报警，在发生故障报警时，故障灯亮，发出故障音，按“消音”建就可以消音，如果无法排除，故障一直在增加，处理办法先关闭各控制器开关再关备电开关最后关闭主电开关，是设备处于关闭状态。
5.查询历史记录，①按F1编程②输入密码：9999 ③按“确定”键④“7”历史记录查询（可按显示屏提示操作），⑤翻页信息查询按“↑”上一个“↓”下一个⑥查询完后按“退出”键三、消防泵按钮分为：消防水泵喷淋水泵1.启动消防水泵按“3”号键，关闭消防水泵同样按“3”键。
2.启动喷淋按钮按“4“号键，关闭喷淋按钮同样按“4”键。
备注：（1）保安人员现场核实报警部位确实起火时应第一时间通知消防控制室人员将联动系统装置调整自动状态，（即钥匙旋转至有效位置）。
四、广播系统1.当保安人员现场核实报警部位确实起火后，应根据现场情况告知监控室人员是否应启动消防广播。
2.消防广播启动程序：①消防控制室人员根据现场保安人员提供的火情信息并结合监控画面选择是否通播或局部播放预警词或疏散词。
②首先插入话筒然后按“线路”键，其次如需通播按广播通播键进行喊话。
如需局部播放按广播控制盘所标示楼层有选择性的喊话五、消防电话分布：中控室总机电话一枚，可移动电话三枚：水泵房一枚，配电房电一枚，备用电话一枚。
分机呼叫主机可直接取下电话或将可移动电话插入手报按钮电话插孔，总机电话立即响应，分机即可与主机通话。
FAS及气灭设备功能介绍ppt课件
FAS系统及气体灭火设备
IBP盘
车站级工控机
FAS
主 机
12
FAS系统及气体灭火设备
感 烟 探 测 器
模
块
箱
及
模 块
消防专用电话主机（安装
在FAS主机内）
13
FAS系统及气体灭火设备
车站级系统的联动控制： 当火灾探测设备探测到火情后，传输给火灾报警 控制器（FAS主机），FAS主机接到火情信息后，迅速的进行数据转换和处理， 指示出火情的具体部位并向本防火分区（每座车站一般划分为若干个防火分区， 气灭分区和排烟分区含在防火分区内）的控制模块发出火灾模式联动信息，控 制模块执行相应的火灾模式，启动本防火区内的被控设备（直接启动或通过 BAS启动，如防火卷帘、档烟垂帘、排烟、通风、气体灭火、切断非消防电源、 强启应急照明、电扶梯、开放闸机、启动消防水泵等本防火分区内的相关消防 设备、设施），实现消防联动功能扑灭火灾。
7
FAS系统及气体灭火设备
北京市轨道交通指挥控制中心10楼控制指挥大厅
8
FAS系统及气体灭火设备
14号线大屏幕
14号线FAS系统工作站 设置在指挥控制中心10楼的14号线控制指挥各专业工作站
9
FAS系统及气体灭火设备
工控机
2台值守，2台备用 设置在指挥中心2楼机房的4台AFS主机和2台工控机
10
第三节 火灾自动报警系统的构成和基本原理 （一）系统设备的组成
火灾自动报警系统主要设置于车站、车辆段和停车场的火灾防护区域， 主要由以下设备组成：系统报警控制器（FAS主机）、智能感烟探测器、智 能感温探测器、红外对射探测器、感温电缆探测器、吸气式探测器、监视模 块、控制模块、隔离模块、手动报警按钮、消火栓报警按钮、消防电话主机 （分机）、电话插孔、警铃、声光报警器等设备。

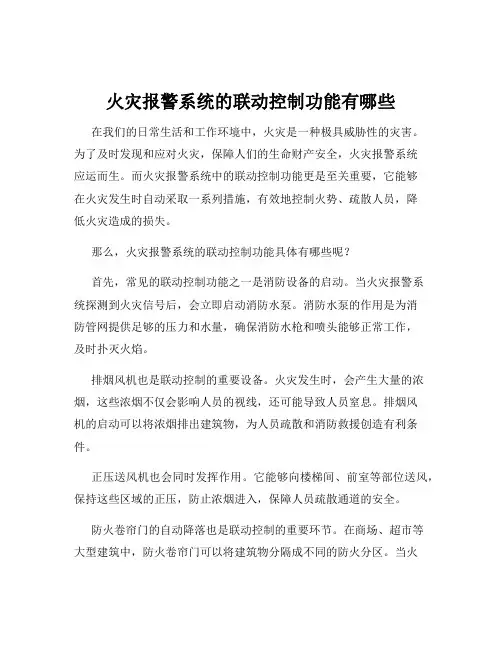

火灾报警系统的联动控制功能有哪些
