浙江省中考科学第一轮总复习第二篇物质科学(一)第课时欧姆定律电路计算(二)作业讲解
浙教版科学中考复习：欧姆定律及其应用PPT课件
类型一 探究欧姆定律
(1)图丁中电流表的示数为____________A。
(2)步骤③中滑片P和旋钮触片Q处在如图丙所示的位置时，电压表示数略超过4V，则小明应如何调节滑 片P和旋钮触片Q，使电压表示数为4V？___________________________________________________________。
14
解析
导体电阻 4Ω≤RBC<5Ω
15
类型二 伏安法测电阻
典例2[金华中考]某兴趣小组用两节新干电池，规格为“10Ω 1.5A”的滑动变阻器等器材，来测导体电阻。 请分析回答：
16
类型二 伏安法测电阻
(1)连接好电路，闭合开关，向右移动滑动变阻器滑片，当滑片移到C点时，发现两表才有示数，示数分 别为2V、0.2A。根据以上信息思考该电路的连接方式，并用笔画线代替导线按该连接方式，将图甲电路 连接完整。 (2)继续调节滑动变阻器进行测量，测得数据如表中所示。第二次测量时电流表示数如图乙所示，据图把 表中所缺数据填写完整。
3
一、欧姆定律
3．串、并联电路中的电流、电压、电阻的特点
考点4 会用欧姆定律在简单的电路中进行计算(b)
4
二、实验：用电压表和电流表测导体的电阻
考点1 理解用伏安法测电阻的实验原理(b)
实验原理：R__＝___U_I_。
考点2 会画出伏安法测电阻的实验电路图，会画实验连接图(b)
5
二、实验：用电压表和电流表测导体的电阻
欧姆定律及其应用
一、欧姆定律
考点1 正确理解欧姆定律的内容及其数学表达式(b) 1．欧姆定律：导体中的电流，跟这段导体两端的电压成_正___比____，跟这段导体的电阻成___反___比__。
浙江中考科学 第10讲 欧姆定律
滑动变阻器两端电压 UP＝U－UV＝3 V－2.5 V＝0.5 V，当 I＝0.5 A 时，RP＝UIP＝00..55 AV＝1 Ω，当 I′＝0.1 A 时，RP′＝UI′P＝00..51 AV＝5 Ω， 故滑动变阻器的阻值变化范围为 1 Ω～5 Ω，C 正确；将 Rx 从 5 Ω 换成 10 Ω 后，定值电阻的阻值增大，为保证定值电阻两端的电压 不变，相应地要增大滑动变阻器接入电路部分的阻值，即滑动变 阻器滑片向右滑动，D 错误。故选 C。
实验组次 1
2
3
电阻 R/Ω 5 10 20
电流 I/A 0.4 0.2 0.1
(1)分析表中数据，可得出的实验结论是 导体两端的电压一定
时，通过导体的电流与导体的电阻成反比 。
(2)为了使实验结论更可靠，控制 A、B 间电压 2 V 不变，再
多测几组数据，A、B 间允许接入电阻 R 的取值范围是 3.33～100
(3)他先将导线 a 端接到电流表“－”接线柱上，电流表示数为 I1， 此时电流表测量两电阻并联的总电流；然后将导线 a 端接到电流 表“3”接线柱上，电流表示数为 I2，此时电流表测通过 R0 的电流， 根据欧姆定律 I＝UR，此时 R0 的电压即电源电压 U＝I2R0；因定值 电阻的电压始终为电源电压，通过 R0 的电流大小不变，根据并联 电路电流的规律，通过待测电阻的电流 Ix＝I1－I2，由欧姆定律得， 待测电阻 Rx＝II12－R0I2。
自主解答：
【解析】由电路图可知，滑动变阻器与定值电阻 R 串联，电 压表测 R 两端的电压，电流表测电路中的电流。(1)闭合开关，电 流表有示数，说明电路是通路，而电压表无示数，说明与电压表 并联的定值电阻短路(或电压表开路)。
(2)由于电压表量程为“0～3 V”，则当电压表的示数 UR＝3 V 时，电路中的电流 I＝URR＝130VΩ＝0.3 A，因电流表的量程为 0～ 0.6 A，定值电阻允许通过的最大电流为 0.5 A，滑动变阻器允许通 过的最大电流为 1 A，所以，为了保证电路的安全，电路中的最大 电流为 0.3 A，此时滑动变阻器接入电路中的电阻最小，根据欧姆 定律可得，此时电路中的总电阻 R 总＝UI ＝40..53 AV＝15 Ω，则滑动变 阻器接入电路中的最小阻值 R 滑小＝R 总－R＝15 Ω－10 Ω＝5 Ω。

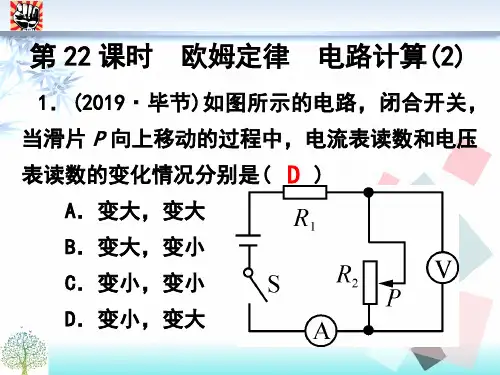

浙江中考科学专题复习提分课时作业课件(共38课时) 第22课时 欧姆定律 电路计算(2)
R2＝10Ω
1
时，I
＝6A－1，则电路中的电流 I2＝16
A，因
串联电路中总电阻等于各分电阻之和，所以，电源的电压：U＝I2(R1＋ R2)＝61 A×(R1＋10Ω)②，因电源的电压不变，所以 0.5A×R1＝16 A×
(R1＋10Ω)，解得：R1＝5Ω，电源的电压 U＝I1R1＝0.5A×5Ω＝2.5V。
U1、U2，则此时热敏电阻的阻
值 RT＝______U1_____________(用已知量和测量值表示)。
(2)小惠同学没有选择电压表 ，而是选择了电阻
箱 R2，请你在图甲中帮她完善电路图。【答案】如图
(3)在小惠设计的实验中，热敏电阻的阻值 RT 满
足的关系式为__C__。
A．RT＝R0
B．RT＝R1
D 像，根据图像，下列说法错误的是( )
A．当在导体乙的两端 加上 1V 的电压时，通过导 体乙的电流为 0.1A
B．将甲、乙两导体并 联后接到电压为 3V 的电源 上时，干路中的电流为 0.9A
C．通过导体甲的电流与其两端的电压成正比 D．导体甲的电阻大于导体乙的电阻
5．D 【解析】(1)由图像可知，当导体乙 U＝1V 时，I＝0.1A， 故 A 正确；(2)当甲、乙两导体并联后接到电压为 3V 的电源上， 由图知 I 甲＝0.6A，I 乙＝0.3A，所以干路电流 I＝0.9A，故 B 正 确；(3)由图像可知，通过导体的电流随电压的增大而增大，并且 成倍增大，即成正比，故 C 正确；(4)加同样电压时(3V)，I 甲＝ 0.6A，I 乙＝0.3A，I 甲＞I 乙，所以 R 甲＜R 乙，故 D 错误；故选 D。
★12.(2020·常德)某实验小组想要探究某热敏电阻的阻值 和温度的关系，已接入电路中的器材有：电源、电压表 、阻值为

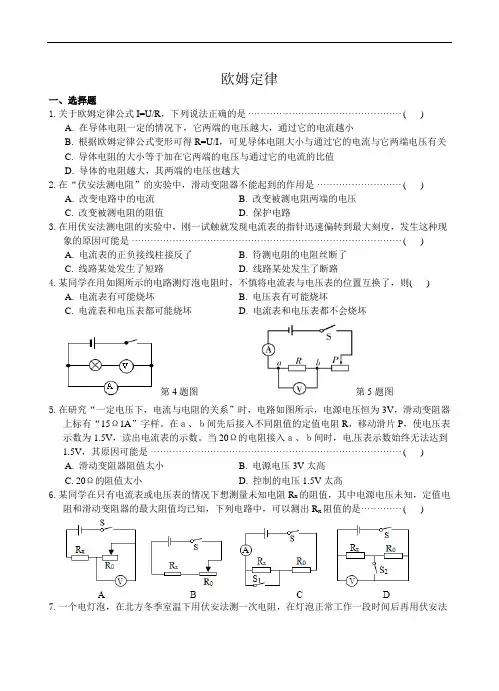

浙教版中考科学集训欧姆定律
欧姆定律一、选择题1.关于欧姆定律公式I=U/R，下列说法正确的是 ·················································( )A. 在导体电阻一定的情况下，它两端的电压越大，通过它的电流越小B. 根据欧姆定律公式变形可得R=U/I，可见导体电阻大小与通过它的电流与它两端电压有关C. 导体电阻的大小等于加在它两端的电压与通过它的电流的比值D. 导体的电阻越大，其两端的电压也越大2.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ···························( )A. 改变电路中的电流B. 改变被测电阻两端的电压C. 改变被测电阻的阻值D. 保护电路3.在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是 ······················································································( )A. 电流表的正负接线柱接反了B. 待测电阻的电阻丝断了C. 线路某处发生了短路D. 线路某处发生了断路4.某同学在用如图所示的电路测灯泡电阻时，不慎将电流表与电压表的位置互换了，则( )A. 电流表有可能烧坏B. 电压表有可能烧坏C. 电流表和电压表都可能烧坏D. 电流表和电压表都不会烧坏第4题图第5题图5.在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。
【浙江新中考】2016中考科学一轮复习 第二篇 物质科学(一)第9讲 欧姆定律课件
(1)定值电阻 R0 多大？ (2)弹簧的长度与受到的力的关系是：在弹性限度内， ______________________________________________ __________________________。
(3)最大载重时，该模拟电路的电流表示数多大？ (4)小华觉得最大称量时，该模拟电路的电流表示数应 该过满量程的一半，则应选择定值电阻： R2＝ 20 欧、 R3＝ 5 欧和 R4＝ 1 欧中哪个替换 R0，替换后，最大称量时，电 流表示数多大？ U 8V 解： (1)R 总＝ ＝ ＝ 80 Ω I 0.1 A R0 ＝ 80 Ω－ 20 Ω＝ 60 Ω
7．(2014· 绍兴)小敏看到超载车损坏公路的新闻报道， 设计了一个称量车重的模拟电路， 将载重量转化成电流表示 数，如图甲。电路由电源、称重计(电流表，量程 0～0.6 A)、 定值电阻 R0、滑动变阻器 R1、弹簧和开关组成。已知电源 电压 8 伏，滑动变阻器 R1 长 40 厘米、最大阻值 20 欧，且 电阻的大小与其接入的长度成正比， 弹簧的长度与受到压力 之间的关系如图乙， 当没有载物时， 变阻器滑片指在最上端， 电流表示数是 0.1 A。
2． (2013· 衢州 )如图所示， R1＝ 10 Ω，电流表 为 0.5 A，电源电压为 10 V。下列叙述不正确的是( A． R1与 R2并联 B． R2阻值为 20 Ω C． R1两端电压为 10 V D．电流表 的示数为 1.0 A
示数 )
【解析】由电路图可知， R1、 R2 并联，电流表 路电流，电流表
出现以上现象的原因可能是 D。 (选填字母 ) A．小灯泡断路 C．电流表断路 B．小灯泡短路 D．电流表短路
【解析】 本题考查研究“电流与电阻的关系”的实验。 (1)电压表要与定值电阻并联，定值电阻的左端与电压表的 “－”接线柱连接。

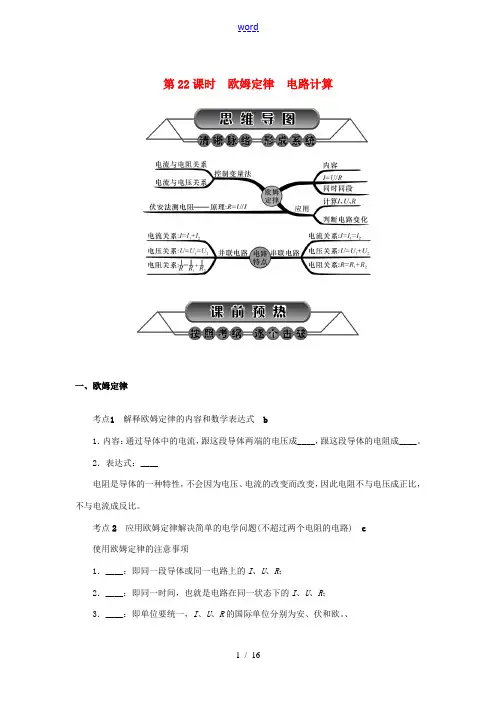

浙江省中考科学第一轮总复习 第二篇 物质科学(一)第22课时 欧姆定律 电路计算(一)练习-人教版初
第22课时欧姆定律电路计算一、欧姆定律考点1解释欧姆定律的内容和数学表达式b1．内容：通过导体中的电流，跟这段导体两端的电压成____，跟这段导体的电阻成____。
2．表达式：____电阻是导体的一种特性，不会因为电压、电流的改变而改变，因此电阻不与电压成正比，不与电流成反比。
考点2应用欧姆定律解决简单的电学问题(不超过两个电阻的电路) c使用欧姆定律的注意事项1．____：即同一段导体或同一电路上的I、U、R；2．____：即同一时间，也就是电路在同一状态下的I、U、R；3．____：即单位要统一，I、U、R的国际单位分别为安、伏和欧。
、1．(2014·某某)如图电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时()A．变阻器电阻增大B．电流表示数减小C．小灯泡亮度增大D．变阻器两端电压增大2．(2015·某某)如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，，电压表示数如图乙所示，则此时滑动变阻器接入电路的电阻是___Ω。
当滑片P向右移动的过程中灯泡亮度____(填“变亮”、“不变”或“变暗”)。
二、用电压表和电流表测量导体的电阻考点3说明伏安法测量电阻的实验原理b原理：___。
考点4绘制伏安法测量电阻的电路图b伏安法测电阻的电路图：如图所示。
减少误差的方法：多次测量取____考点5应用电压表和电流表测量导体的电阻c1．电路连接：连接电路时开关____；闭合开关前，滑动变阻器的阻值移到____；滑动变阻器接线____。
2．通过调节滑动变阻器，测得多组U、I的值，根据公式求出对应的R，再求平均值作为待测电阻的阻值。
考点6收集和整理实验数据得出实验结论b★3.在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为0.01Ω。
现输电线在某处发生短路，为确定短路位置，检测员用电压表、电流表和电源连成如图所示电路进行检测，电压表的示数为3V，电流表的示数为20mA。
电路复习(电路基础和电能)——2023年浙江省中考科学一轮复习
教学辅导教案知识梳理一、电荷（1）定义：物体之间的摩擦会使一个物体上的电子转移到另一个物体上，得到电子的物体就带负电，另一个失去电子的物体就带等量的正电。
（2）电荷分为正电荷、负电荷。
规定：用丝绸摩擦过的玻璃棒所带的电荷称为正电荷，用毛皮摩擦过的橡胶棒所带的电荷称为负电荷。
（3）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
注意：带电物体可以吸引轻小的不带电物体。
二、电路（1）串并联电路特点电路串联电路并联电路电流 I = I 1= I 2 I = I 1 + I 2 电压 U=U 1+U 2U=U 1=U 2电阻R 总=R 1+R 21/R 总=1/R 1+1/R 2串联的电阻越多，总电阻越大；几个电阻,串联时总电阻最大。
并联的电阻越多，总电阻越小,并联总电阻比最小的那个电阻还要小；几个电阻,并联时总电阻最小。
分压原理：U 1/U 2=R 1/R 2 （串联电路，电阻越大，分到的电压越大）分流原理：I 1/I 2=R 2/R 1（并联电路，电阻越大的支路，分到的电流越小）无论串联还是并联，当其它电阻不变，若其中某一个电阻变大时，则总电阻都变大；若其中某一个电阻变小时，则总电阻都变小。
学生姓名年 级九年级学科名称科学课 题中考电路复习教学目标（2）电流与电压1、电流（1）形成：电荷的定向运动形成电流。
（2）方向：科学上把正电荷的移动方向规定为电流的方向。
在电路中，电流从电源的正极流出，负极流入。
（3）单位：安培，简称安，符号是A。
（4）电流测量-----电流表连接时：选择适当量程，电流表串联在电路中，使电流从电流表的“＋”接线柱流进，从“－”接线柱流出。
不知道大小时：在不能预先估计被测电流大小的情况下，应先拿电路的另一个线头迅速试触电流表最大量程的接线柱，如果指针偏转太小，再使用较小的量程。
读数时：在电流表上读数注意：“先看接线柱，再看指针。
”2、电压（1）概念：电压使电子定向移动形成电流，电压由电源提供。
浙江省中考科学复习第22讲 欧姆定律(课件64张)
发现三处的测量值有差异。下列分析正确的是 A 。
Ia/A
Ib/A
Ic/A
0.16
0.15
0.14
A.可能是因为测量误差造成的
B.是因为没有对电流表调零
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中，电流越来越小
考点扫描
重能点力提突升破
诊断自测
实验突破
变式3 我们已经学习了串联电路电压的规律，那么串联的各 部分电路如何分配电源电压呢？小明利用以下实验器材进行实
考点扫描
重能点力提突升 破
诊断自测
实验突破
探究电流与电压的关系
4．(2023，宁波)如图，电路中电流I大小始终不变，R0为定值电 阻。闭合开关S，据电压表示数U与电阻箱阻值R的大小关系可以 绘制U-R图线①；断开开关S，据电压表示数U与电阻箱阻值R的 大小关系可以绘制UR图线②。把IR0 记为U0，下列能正确表示图线①、②的是( B)
端的电压成正比。 ③此实验中多次测量的目的与下面的 A （选填“A”或
“B”）实验中多次测量的目的相同。
A.探究串联电路的电压规律
B.测量定值电阻的阻值
考点扫描
重能点力提突升破
诊断自测
实验突破
（2）如图乙所示，小明将定值电阻换成额定电压为2.5 V的小 灯泡，探究通过小灯泡的电流与其两端电压的关系。 ①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发 光，但是电压表的示数始终为0 V。经检查后发现是电路中 一根导线断路，则产生断路的导线是a、b、c、d中的 c （选填字母）。
A
B
C
D
考点扫描
重能点力提突升 破
诊断自测
实验突破
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律电路计算(二)
1．(2014·呼和浩特)由欧姆定律公式可知()
A．同一导体两端的电压跟通过导体的电流成反比
B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零
C．导体中的电流越大，导体的电阻就越小
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示
2．(2015·资阳)如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻R2(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小)与定值电阻R1及一个电压表组成。
驾驶员呼出的酒精气体浓度越大，则()
第2题图
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大
3．(2014·达州)如图所示，电源电压保持不变，R1为定值电阻。
闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是()
A．电流表A的示数变大，电压表V1的示数变小
B．电流表A的示数变小，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数的比值变大
D．电压表V2的示数与电流表A的示数的比值变小
第3题图
第4题图
4．(2014·德阳)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L 正常发光；如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是( ) A．电压表的示数变大，灯L变亮
B．电压表的示数变大，灯L变暗
D．电压表的示数变小，灯L变亮
★5.(2015·广东)如图所示，已知电源电压为3V，当闭合开关后发现电压表的读数为3V，可能出现的故障是()
A．灯L2断路 B．灯L1断路
C．灯L2短路 D．开关接触不良
第5题图
第6题图
6．(2015·邵阳)小梅同学设计了如图所示的汽车有害尾气排放检测电路。
其中，R为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R0为定值电阻。
闭合开关，当有害尾气浓度增大时()
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
第7题图
7．(2014·广州)如图电路中R1＞R2，电压表V的示数为6V，电压表V1的示数() A．等于6V B．大于3V
C．等于3V D．小于3V
第8题图
8．(2014·东营)某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
闭合开关，当温度升高时，电压表和电流表的示数变化情况是()
B．电流表和电压表示数均变大
C．电流表示数变小，电压表示数变大
D．电流表示数变大，电压表示数变小
第9题图
9．(2014·安徽)如图所示的电路中，闭合开关，发现每个电表都有一定的示数。
向右移动变阻器的滑片，则()
A．电流表A1示数减小，电流表A2和电压表V示数增加
B．电流表A1和A2示数都减小，电压表V示数增加
C．电流表A1、A2和电压表V示数都减小
D．电流表A1、A2和电压表V示数都增加
第10题图
10．(2014·烟台)在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是()
A．电流表A1示数变大
B．电流表A2示数变小
C．电压表V和电流表A2的示数之比保持不变
D．电压表V示数变大
第11题图
11．(2014·汕尾)如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U－I关系图线。
由图可知，定值电阻R的阻值为____Ω；小灯泡L 的阻值会随其两端电压的升高而逐渐变__ __，当其两端电压为2V 时阻值为____Ω。
★12.(2015·襄阳)如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A。
则电阻R1＝____Ω，R2＝____Ω。
第12题图
第13题图
13．(2015·威海)如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入__ __，c、d之间应接入__ __。
(填“定值电阻”、“电流表”或“电压表”)
★14.(2015·荆州)如图电路，电源电压不变，R
1为定值电阻。
闭合开关S，在将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是_ __Ω；滑动变阻器的滑片P在中点时，电流表的示数为____A。
第14题图
15．(2015·连云港)小刚利用如图甲所示实物电路探究“导体中电流跟电阻的关系”。
提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若干。
(1)图甲中部分导线已连好，请用笔画线代替导线将电路连接完整。
第15题图
(2)实验中通过调节滑动变阻器保持电阻R两端电压不变，这种方法是____。
A．控制变量法B．转换法C．等效替代法
(3)实验数据如下表，第2次实验中电流表的示数如图乙所示，则电流表示数为____A。
(4)分析表中数据可得出结论：________________________________________________________________________ ________________________________________________________________________。
(5)结合表中数据可知，小刚选用的滑动变阻器的最大阻值至少是____Ω。
第16题图
16．(2014·福州)为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”。
餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定位，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示。
电源电压3V不变，提示器的电阻R0恒为50欧姆，传感器R1的阻值随载盘台所载质量变化的关系如下表所示。
开关S闭合后，问：
(1
多少？
(2)在第(1)问的基础上，通电5s，电流通过R1产生的热量是多少？
(3)当电路中的电流达到0.03 A时，提示器会发出提示音，若空餐盘质量为100 g，此时盘内剩余食物的质量是多少？
欧姆定律 电路计算(二)
1．D 2.C 3.D 4.B 5.A 6.D 7.B 8.D 9．D 10.C 11．5 大 4 12．9 3
13．电压表 定值电阻 14．20 0.3
15．(1)如图
(2)A (3)0.20 (4)电压一定时，导体中的电流与电阻成反比 (5)40
16．(1)由表可知，R 1＝100Ω R ＝R 1＋R 0＝100Ω＋50Ω＝150Ω 电路中的电流I ＝U
R ＝
3V 150Ω
＝0.02A (2)电流通过R 1产生的热量：Q ＝I 2R 1t ＝(0.02A )2
×100Ω×5s ＝0.2J (3)当电路中的电流达到0.03A 时 R ′＝U I ′＝3V
0.03A ＝100Ω R ′1＝R′－R 0＝100Ω－50Ω＝
50Ω 查表可知，载盘台所载质量为150g 剩余食物的质量m 食＝150g －100g ＝50g。
