上海市北初级中学物理光的折射透镜单元测试卷附答案
上海北蔡中学物理光的折射 透镜单元练习(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。
（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。
（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。
（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。
（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。
（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。
A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。
（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。
【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是60.0cm-50.0cm10.0cmf==(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。
2021-2022学年上海市市北初级中学初中二年级物理透镜及其应用同步练习
初中二年级物理透镜及其应用同步练习（考试时间：90分钟，总分100）班级：姓名：分数：一、单选题（每小题4分，共计40分）1、老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常这样做A．报与放大镜不动，眼睛离报远一些B．报与眼睛不动，放大镜离报远一些C．报与放大镜不动，眼睛离报近一些D．报与眼睛不动，放大镜离报近一些2、小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离3、教室里用投影仪放映课件时，银幕上出现了正常画面，若有一只小虫正好落在投影仪的载物台上，下列有关画面上的“小虫”描述不正确的是A．“小虫”可能头朝下 B．“小虫”变小了的C．“小虫”是清晰的 D．“小虫”是实像4、一个焦距是l0厘米的凸透镜，当物体沿主光轴从离凸透镜50厘米处逐渐移到离透镜20厘米处的过程中A．像逐渐变小，像距逐渐变小B．像逐渐变大，像距逐渐增大C．像逐渐变大，像距逐渐减小D．像逐渐变小，像距逐渐增大5、如图所示小刚同学探究凸透镜成像规律的实验装置，此时，恰能在光屏上得到一个清晰的像。
利用这一成像原理制成的光学仪器是A．放大镜 B．投影仪 C．照相机 D．潜望镜6、夜晚，发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中，萤火虫发出的通过放大镜部分的光逐渐减少，则萤火虫的像（）A．远离放大镜，平均速度小于萤火虫的飞行速度B．远离放大镜，平均速度大于萤火虫的飞行速度C．靠近放大镜，平均速度小于萤火虫的飞行速度D．靠近放大镜，平均速度大于萤火虫的飞行速度7、把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应A．大于10 cm B．小于10cmC．大于20cm D．在10cm和20cm之间8、如图所示，小星同学利用太阳光测量凸透镜的焦距．他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距（）A．一定小于L B．一定大于LC．可能等于L D．可能小于L、也可能大于L9、将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式A．f＜6cm B．6cm＜f＜18cmC．9cm＜f＜12cm D．18cm＜f＜24cm10、一个凸透镜的焦距是10cm，若有一支蜡烛放在距凸透镜30cm处，以速度ν在燃烧，则蜡烛所成像的缩短速度是：A．大于νB．等于ν C．小于νD．无法确定二、填空题（每小题4分，共计40分）1、如图所示，人的眼球好像一架照相机，晶状体和角膜的共同作用相当于一个_____透镜，外界物体在视网膜上所成的像是______的实像(选项“正立”或“倒立”)。
上海上海中学物理光的折射 透镜单元测试卷(含答案解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．用如图所示的装置做“探究凸透镜成像规律”实验。
图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。

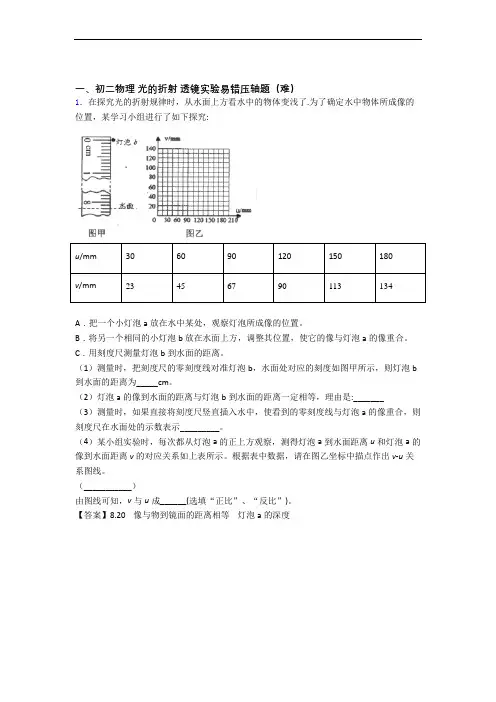

北师大版八年级上册物理 光的折射 透镜单元测试卷附答案
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。
根据表中数据，请在图乙坐标中描点作出v-u关系图线。
（___________）由图线可知，v与u成______(选填“正比”、“反比”)。
【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。
2．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm 2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
2021年最新上海市市北初级中学八年级物理上册光现象单元测试题
2021年最新上海市市北初级中学八年级物理上册光现象单元测试题一、单选题1、下列关于光现象的说法中正确的是A.日食和月食是由于光的反射引起的B.高楼大厦的玻璃幕墙造成的光污染是由于光的漫反射引起的C.很厚的玻璃板看起来变薄了是由于光的折射引起的D.红色的牡丹花看上去为红色是由于它吸收红光、反射其它色光引起的答案：C2、关于光的颜色，下列说法正确的是A.太阳光是金黄色的B.光的三原色叠加的区域一定产生白光C.红色玻璃纸能透过红光D.在任两种色光重叠的区域，出现的都是白光答案：C3、下列现象中属于光的直线传播的是:A.盛了水的碗，看上去好像变浅了;B.人在河边看见“白云”在水中飘动;C.“海市蜃楼”奇观;D.太阳光穿过茂密的树叶，在地面上留下光斑.答案：D4、我国有着灿烂的诗词文化，很多诗词中蕴含着物理知识。
下列说法正确的是（）A. “池水映明月”，水中有明月是光的折射现象B. “潭清疑水浅”，水变浅是光的直线传播现象C. “日影化为虹”，彩虹的形成是光的色散现象D. “起舞弄清影”，影子的形成是光的反射现象答案： C【解析】A．“池水映明月”，水中有明月是属于平面镜成像，其原理是光的反射，故A错误；B．“潭清疑水浅”，水变浅是光在不同的介质中发生了折射，属于折射现象，故B错误；C．“日影化为虹”，彩虹的形成是光的色散现象，其原理是光的折射，故C正确；D．“起舞弄清影”，影子的形成是光在同种均匀介质中沿直线传播造成的，故D错误。
故选C。
5、一束光从空气斜射向水中，如图所示，能正确表示光的传播路径的图是答案：C6、“举杯邀明月，对影成三人”是诗仙李白《月下独酌》诗中的两句。
诗中的“三人”除作者本人外，另一“人”是明月，再一“人”为地面上的人影。
从物理角度分析，地面上的人影是由于A．光的反射形成的 B．光的折射形成的C．光的直线传播形成的 D．光的反射、折射共同形成的答案：C7、我国有着灿烂的诗词文化，很多诗词中蕴含着物理知识。

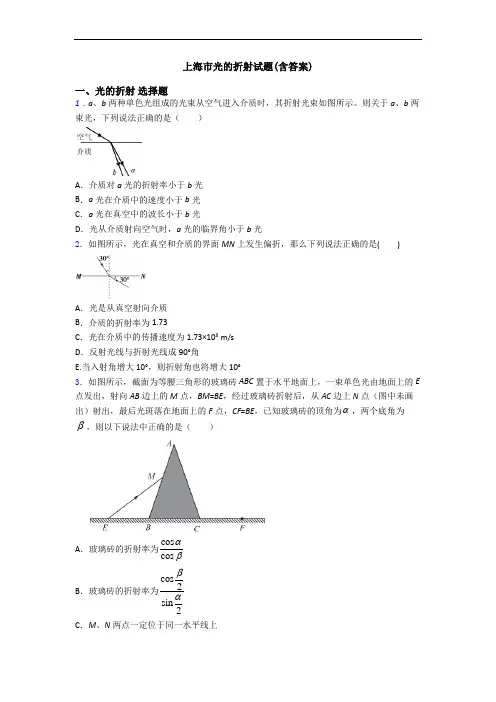

上海市光的折射试题(含答案)
上海市光的折射试题(含答案)一、光的折射选择题1．a、b两种单色光组成的光束从空气进入介质时，其折射光束如图所示。
则关于a、b两束光，下列说法正确的是（）A．介质对a光的折射率小于b光B．a光在介质中的速度小于b光C．a光在真空中的波长小于b光D．光从介质射向空气时，a光的临界角小于b光2．如图所示，光在真空和介质的界面MN上发生偏折，那么下列说法正确的是()A．光是从真空射向介质B．介质的折射率为1.73C．光在介质中的传播速度为1.73×108 m/sD．反射光线与折射光线成90°角E.当入射角增大10°，则折射角也将增大10°3．如图所示，截面为等腰三角形的玻璃砖ABC置于水平地面上，一束单色光由地面上的E 点发出，射向AB边上的M点，BM=BE，经过玻璃砖折射后，从AC边上N点（图中未画出）射出，最后光斑落在地面上的F点，CF=BE，已知玻璃砖的顶角为α，两个底角为β，则以下说法中正确的是（）A．玻璃砖的折射率为coscosαβB．玻璃砖的折射率为cos2sin2βαC．M、N两点一定位于同一水平线上D ．若只使入射光的波长增大，由AC 面射出时的出射点在N点上方4．某同学做测玻璃折射率实验时，在白纸上放好上、下表面平行的玻璃砖，玻璃砖厚度为L ，如图示入射光线与折射光线（CD 边出射光线未画出），若入射角i ＝60°，测出折射角r ＝30°，光在真空中的光速为c ，则（ ）A ．玻璃砖的折射率n ＝3B ．光在玻璃中传播的时间为233cL C ．光在玻璃中传播的时间为2L cD ．操作时误将玻璃砖向上平移一小段，则测得的折射率将偏小 5．关于折射率，下列说法中正确的是( ) A ．根据12sin n sin θθ=可知，介质的折射率与入射角的正弦成正比 B ．根据12sin n sin θθ=可知，介质的折射率与折射角的正弦成反比 C ．介质的折射率由介质本身决定，与入射角、折射角均无关 D ．根据cn v=可知，介质的折射率与介质中的光速成反比 E.同一频率的光由第一种介质进入第二种介质时，折射率与波长成反比 6．下列说法中正确的是A ．图甲是一束复色光进入水珠后传播的示意图，其中a 束光在水珠中传播的速度一定大于b 束光在水珠中传播的速度B ．图乙是一束单色光进入平行玻璃砖后传播的示意图，当入射角i 逐渐增大到某一值后不会再有光线从bb ′面射出C ．图丙是双缝干涉示意图，若只减小屏到挡板间的距离L ，两相邻亮条纹间距离将减小D ．图丁是用干涉法检测工件表面平整程度时得到的干涉图样，弯曲的干涉条纹说明被检测的平面在此处是凸起的7．如图所示，12O O 是半圆柱形玻璃体的对称面和纸面的交线，A 、B 是关于12O O 轴等距且平行的两束不同单色细光束，从玻璃体右方射出后的光路如图所示，MN 是垂直于12O O 放置的光屏，沿12O O 方向不断左右移动光屏，可在屏上得到一个光斑P ，根据该光路图，下列说法正确的是（ ）A ．该玻璃体对A 光的折射率比对B 光的折射率小 B ．A 光的频率比B 光的频率高C ．在该玻璃体中，A 光比B 光的波长长D ．在真空中，A 光的波长比B 光的波长长 E.A 光从空气进入该玻璃体后，其频率变高8．如图，空气中有两块材质不同、上下表面平行的透明玻璃板平行放置；一细光束从空气中以某一角度θ（0＜θ＜90°）入射到第一块玻璃板的上表面．下列说法正确的是（ ）A ．在第一块玻璃板下表面一定有出射光B ．在第二块玻璃板下表面一定没有出射光C ．第二块玻璃板下表面的出射光方向一定与入射光方向平行D．第二块玻璃板下表面的出射光一定在入射光延长线的左侧E.第一块玻璃板下表面的出射光线一定在入射光延长线的右侧9．如图所示，一单色光由介质Ⅰ射入介质Ⅱ，在界面MN上发生偏折．下列说法正确的是（）A．该光在介质Ⅰ中传播的速度大B．该光在介质Ⅱ中传播的速度大C．该光在介质Ⅰ中和介质Ⅱ中传播的速度之比为3D．该光在介质Ⅱ中和介质Ⅰ中传播的速度之比为310．如图所示，两块相同的玻璃等腰三棱镜ABC置于空气中，两者的AC面相互平行放置，由红光和蓝光组成的细光束平行于BC面从P点射入，通过两棱镜后，变为从a、b两点射出的单色光，对于这两束单色光，下列说法错误的是（）A．红光在玻璃中传播速度比蓝光大B．从a、b两点射出的单色光不平行C．从a点射出的为红光，从b点射出的为蓝光D．从a、b两点射出的单色光仍平行，且平行于BC11．如图所示为一横截面为直角三角形ABC的玻璃棱镜，其中∠A=30°，D点在AC边上，A、D间距为L，AB=23L。
《光的折射》单元测试题含答案(1)
《光的折射》单元测试题含答案(1)一、光的折射选择题1．人的眼球可简化为如图所示的模型。
折射率相同、半径不同的两个球体共轴。
平行光束宽度为D，对称地沿轴线方向射入半径为R的小球，会聚在轴线上的P点。
取球体的折射率为2，且D=2R。
则光线的会聚角α为（）A．30°B．45°C．60°D．75°2．图甲为某同学利用半圆形玻璃砖测定玻璃折射率n的装置示意图，AO、DO分别表示某次测量时，光线在空气和玻璃中的传播路径。
在正确操作后，他利用测出的数据作出了图乙所示的折射角正弦值（sin r）与入射角正弦值（sin i）的关系图象。
则下列说法正确的是（）A．光由D经O到AB．该玻璃砖的折射率 1.5nC．若由空气进入该玻璃砖中，光的频率变为原来的2 3D．若由空气进入该玻璃砖中，光的波长变为原来的2 3E.若以6033．如图所示，一细束白光通过玻璃三棱镜折射后分为各种单光色，取其中a、b、c三种色光，下列说法正确的是（）A．a光的频率最低B．在真空中b光的波长最长C．玻璃对c光的折射率最大D．在三棱镜中c光传播速度最大4．一束复色光由空气射向玻璃，发生折射而分为a、b两束单色光，其传播方向如图所示．设a、b在玻璃中的折射角分别为r1和r2，玻璃对a、b的折射率分别为n1和n2，a、b 在玻璃中的传播速度分别为v1和v2，则( )A．n2＞n1B．n2＜n1C．v2＞v1D．v2＜v1E.r1＜r25．如图，在水中有一厚度不计的薄玻璃片制成的中空三棱镜，里面是空气，一束光A从棱镜的左边射入，从棱镜的右边射出时发生了色散，射出的可见光分布在a点和b点之间，则错误的是（）A．从a点射出的是红光，从b点射出的是紫光B．从a点射出的是紫光，从b点射出的是红光C．从a点和b点射出的都是红光，从ab中点射出的是紫光D．光在ab面上可能发生全反射6．如图所示，两单色光a、b分别沿半径方向由空气射入半圆形玻璃砖，出射光合成一束复色光P，已知单色光a、b与法线间的夹角分别为45°和30°，则a光与b光（）A ．在玻璃砖中的折射率之比为2:1B ．在玻璃砖中的传播时间之比为1:2C ．在玻璃砖中的波长之比为2:1D ．由该玻璃砖射向真空时临界角之比为2:17．如图所示，12O O 是半圆柱形玻璃体的对称面和纸面的交线，A 、B 是关于12O O 轴等距且平行的两束不同单色细光束，从玻璃体右方射出后的光路如图所示，MN 是垂直于12O O 放置的光屏，沿12O O 方向不断左右移动光屏，可在屏上得到一个光斑P ，根据该光路图，下列说法正确的是（ ）A ．该玻璃体对A 光的折射率比对B 光的折射率小 B ．A 光的频率比B 光的频率高C ．在该玻璃体中，A 光比B 光的波长长D ．在真空中，A 光的波长比B 光的波长长 E.A 光从空气进入该玻璃体后，其频率变高8．如图所示，两块相同的玻璃等腰三棱镜ABC 和A ’B ’C ’置于空气中，AC//A ’C ’.由红光和蓝光组成的细光束平行于BC 面从P 点射入，通过两棱镜后，从a 、b 两点射出.对于从a 、b 射出的这两束光，下列说法正确的是( )A ．从a 点射出的为蓝光，从b 点射出的为红光B．从a、b两点射出的两束光不平行C．从a、b两点射出的两束光仍平行，且平行于BCD．在玻璃中从a点射出的光的传播速度比从b点射出的光的传播速度大9．如图所示，O1O2是透明介质制成的半圆柱体的对称面和纸面的交线，A、B是关于O1O2轴等距且平行的两束单色细光束，从半圆柱体右方射出的光路如图所示．根据该光路图，下列说法正确的是________．A．该介质对A光的折射率比对B光的折射率小B．该介质对两束光的折射率都小于2C．CA光的频率比B光的频率高D．在真空中，A光的波长比B光的波长长E.光从空气进入该介质后，其频率变高10．图示两条虚线之间为一光学元件所在处，AB为其主光轴，P是一点光源，其傍轴光线通过此光学元件成像于Q点。
上海时代中学物理光的折射 透镜单元测试题(Word版 含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个_____的光斑，测得凸透镜的焦距是10cm．（2）为了使像能成在光屏的中央，应先调节好蜡烛和光屏的高度，使它们的中心跟凸透镜的中心大致在_____．（3）当把点燃的蜡烛和光屏移至图甲所示位置，光屏上_____（选填“能”或“不能”）成像．若把点燃的蜡烛向右移至光具座的35cm刻度时，向_____（选填“左”或“右”）移动光屏会得到一个倒立、_____的实像；_____就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向_____偏．（4）细心的小滨发现实验时间一长，光屛上的像会向上移动，为了使像呈在光屏的中央，应将光屏向_____移动．（5）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更_____（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．【答案】最小、最亮同一高度能右放大投影仪（幻灯机等）右上薄【解析】【分析】（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距；（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；（3）凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；根据“物近像远像变大，物远像近像变小”判断光屏移动的方向并判断像大小的变化，凸透镜成像时，2f＞u＞f，成倒立、放大的实像，投影仪等依据的是这一原理；凸透镜成像不仅左右相反、而且要上下相反；（4）凸透镜成的实像是倒立的，但过光心的光线传播方向不变，像与物体的变化方向恰好相反；（5）薄凸透镜的焦距大于厚凸透镜的焦距，然后根据凸透镜的成像规律进行分析解答．【详解】（1）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点；（2）为使像能成在光屏的中央，应调整凸透镜、光屏和烛焰，使三者的中心大致在同一高度处；（3）当把点燃的蜡烛和光屏移至图甲所示位置，此时u=v=2f，光屏上得到倒立、等大的实像；由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，此时物距u=50cm﹣35cm=15cm，则f＜u＜2f，应向右移动光屏，会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；（4）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；（5）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．3．在探究“凸透镜成像规律”的实验中，小明和小红同学进行了如下实验：(1)按如图甲所示操作，测出本实验所用凸透镜的焦距为______cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-X初二物理光的折射透镜实验易错压轴题(难)1. 在探究“凸透镜成像规律"的实验中.(1) 如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= ____ cm.(2) 如图乙，光屏上呈现淸晰的像素，此像的性质是____ 的实像.若保持蜡烛和光屏位苣不变，移动透镜至 ____ 刻度线处，光屏上能再次呈现淸晰的像.(3) 如图丙，保持蜡烛位置不变，移动透镜至16Crn刻度线处，则人眼在图中—处能观察到烛焰的像.丙T (4) ________________________________________________________ 如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由淸晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现淸晰的像，则该眼镜是 ______________________________________ 眼镜(近视/远视)•【答案】10.0倒立放大40 B近视【解析】【分析】【详解】(1) 由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0Cm-IO.0Cm=IO.Ocm, 即凸透镜的焦距为∕=10.0cm;(2) 由图乙知，当蜡烛在刻度尺的IOCm处，u=15cm, 2f>u>f,由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm,根据折射中光路可逆可知，保持蜡烛和光屏位苣不变，当尸30Cm时，即凸透镜移动至40Cm刻度线处，在屏上能再次呈现淸晰的像；(3) 保持蜡烛位置不变，移动透镜至16Cm刻度线处，此时u=16cm-10cm=6cm, u<f 时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像：虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来淸晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现淸晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放世的是凹透镜，这种眼镜是用来娇正近视眼的.2. 探究"凸透镜成像规律”实验时（1） _________________________________________________________________ 小明在光具座上放宜点燃的蜡烛、凸透镜、光屏情况如图所示，此时应_______________________ 。
（2） _________________________________________________________正确调整后，光屏的中央恰好出现淸晰的蜡烛像，则所成的是______________________________ 像（填全像的性质），生活中的 _____ （放大镜/投影仪/照相机）就是利用此原理工作的。
（3）小明将蜡烛靠近凸透镜移动一段距离，移动光屏位垃又出现淸晰的蜡烛像，这个像的大小与原来像相比将 _____ （变大/变小/不变）。
（4）保持凸透镜的位置不变，小明将蜡烛放在光具座45c加刻度位置时，无论怎样移动光屏，光屏上都不能岀现淸晰的蜡烛像，这是因为_______ 。
【答案】调节光屏的高度，使三者的中心大致在同一高度（或光屏向上调）倒立缩小的实照相机变大蜡烛在焦点以内，成正立放大的虚像（或蜡烛在焦点以内不能成实像：或物距小于焦距不能成实像）【解析】【分析】【详解】解：（1）［1］蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心，所以此时应调节光屏的高度，使三者的中心大致在同一髙度（或光屏向上调）。
⑵［2］［3］把蜡烛放在距凸透镜15c加处，u = 35c加，V = 20cm»物距大于像距，成倒立、缩小的实像，生活中的照相机就是利用此原理工作的。
（3）⑷小明将蜡烛靠近凸透镜移动一段距离，物距减小，移动光屏位宜又岀现淸晰的蜡烛像，这个像的大小与原来像相比将变大。
（4）⑸无论怎样移动光屏，光屏上都不能出现清晰的蜡烛像，这是因为可能是物距小于焦距，此时成虚像；可能是物距等于焦距，此时不成像：可能是物距略大于焦距，此时像距非常远。
3. _______________________________________________ 做“探究凸透镜成像规律”的实验。
如图所示，一束平行光射向凸透镜，在光屏上得到一个最小、最亮的光斑，该凸透镜的焦距是C m OIIIIlIIIlIFIlII 川 I ］川 IIIIllFl ∣η∏∏∣l∏∏l∏ψffl∏∏ψl ∏∏∏ IFl 川I川卩∣∣∣川屮川IIIHl LnlO 20 30斗0 50 60 70 80 90 IClO(1) 点燃的蜡烛、凸透镜、光屏三者在光具座上的位置如图之所示，则烛焰的像将成在光屏的 ______ (选填“上方”或“下方”)；(2) 调整好蜡烛的高度后，图乙中烛焰在光屏上成一淸晰的像(未画出)，则该像是倒立、 的实像：(3) 图乙中，若把蜡烛移到42Cm 刻度线处，此时需要在&点处向 _______ (选填“左”或“右”)观察，才能看到烛焰的像。
【答案】IO 上方放大左【解析】【分析】【详解】⑴一束平行光射向凸透镜，在光屏上得到一个最小、最亮的光斑，即凸透镜的焦点，焦点 到凸透镜的距离即为凸透镜的俵距，如图甲所示，该凸透镜的焦距/=40Cm-30Cm=IOCm(1) [2]如图乙所示，蜡烛焰心、透镜、光屏三者的中心不在同一高度上，蜡烛焰心低于透 镜、光屏的中心，光线经凸透镜折射后成像在光屏的上半部分。
(2) ⑶如图乙所示物距小于像距，且在光屏上能够得到实像，故此时物距大于一倍焦距且小 于两倍焦距，在光屏上成倒立、放大的实像。
(3) ⑷若把蜡烛移到42Cm 刻度线处，此时物距u=50-42cm=8cm此时物距小于一倍焦距，在光屏上成正立、放大的虚像，光屏承接不到，只能在凸透镜的 右侧看向凸透镜才能看到像•即此时需要在人点处向左观察，才能看到烛焰的像。
(1) 实验所用凸透镜的焦距为IOCm o 某次实验情形如图甲所示，此时光屏上恰好得到烛焰淸晰的像，则物距P _______ cm,烛焰的像应为图乙中的 ________ ,生活中的 ______ 就是利用这一原理工作的。
(2) 在图甲所示实验情形下，紧靠凸透镜加放另一透镜，发现光屏上的像变模糊*保持蜡烛2 OCIn 30 40甲4・探究凸透镜成像的规律:和凸透镜的位宜不变，只将光屏向右移动又重新得到淸晰的像，则所加的透镜为_________ O 【答案】30 C照相机凹透镜【解析】【分析】【详解】⑴⑴由图甲可知，凸透镜在50Cm刻度处，蜡烛在20Cm刻度处，则物距u=50Cm-20Cm=30Cm[2] ⑶由图可知，物距大于像距，且光屏上成淸晰的像，此时成的是倒立、缩小的实像，所以烛焰的像应该是图乙中的C,生活中照相机是利用这一原理工作的。
(4) ⑷保持蜡烛和凸透镜的位置不变，只将光屏向右移动又重新得到淸晰的像，即相对于没加透镜之前像距变大了，说明成像光线被扩散了，所以加的透镜为凹透镜。
5. 在“探究凸透镜成像规律”的实验中，凸透镜的焦距是IOcm,按照实验要求安装好实验器材，如图所示。
(1) 点燃蜡烛，当蜡烛、凸透镜在图所示位置时，移动光屏，在光屏上 _______ (选填“能”或'‘不能”)得到淸晰的像。
(2) 保持凸透镜位置不变，将光屏移回至50Cm刻度处，把蜡烛移至25Cm刻度处后，再将光屏向 _______ (选填“左”或''右”)移动到适当位置，能在光屏上得到淸晰的_________ (选填“正立”或"倒立”)、________ (选填“放大”或“缩小”)的像。
【答案】不能右倒立放大【解析】【分析】【详解】⑴⑴已知凸透镜的焦距是IOcm,如图所示物距u=30Cm-20Cm=IOCm 物距等于一倍焦距，此时光屏上不能成像。
(2)[2][3][4]保持凸透镜位置不变，把蜡烛移至15Crn刻度处后，此时物距Ii = 30Cm 一15cm = 15cm物距大于一倍焦距且小于两倍焦距，此时光屏上成倒立、放大的实像，像距大于两倍焦距：由题意可知应将光屏向右移动才能在光屏上得到淸晰的像*6. 在“探究凸透镜成像规律”的实验中，凸透镜焦距为IOCm O蜡烛、透镜和光屏的位豊如图所示。
(1) 点燃蜡烛后，在调整过程中，应调整光屏、凸透镜或烛焰，使三者的中心大致在________ 上：(2) 当调节到如图所示的位置时，光屏上出现最淸晰的倒立、__________ (选填“放大”、“缩小”或“等大”)的烛焰的实像；生活中我们使用的__________ 就是利用了该原理(选填“投影仪”、“照相机”或“放大镜”)；(3) 小明将自己的一个近视眼镜片放在图中烛焰和透镜之间，光屏上的像变模糊了，此时应将光屏向_________ (选填“左”或“右”)移动，光屏上再次呈现淸晰的像：(4) 随着蜡烛燃烧变短，可将凸透镜向—(选填“上”或“下”)移动，以便使像仍成在光屏中央：(5) 若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是 _________ (选填“完整的像”、“一半的像”或“无法成像”)。
【答案】同一髙度缩小照相机右下完整的像【解析】【分析】【详解】(1)⑴为了取得更好的实验效果，像最好成在光屏的中心，只有透镜、光屏、烛焰中心在同一高度上，才能整个实验过程中像能成在光屏中心。
⑵［2］⑶观察图像可知，成像时，物距大于二倍焦距，此时成倒立的缩小的像。
照相机就是利用这种成像情况工作的。
(3) ［4］凹透镜对光起发散作用，此时像的位置远离凸透镜了，因此，为了让像成在光屏上，必须将光屏远离凸透镜，即向右移动。
(4) ⑸蜡烛燃饶变短的过程中，它发出的通过凸透镜中心的光线在光屏上的落点就会向上移动，因此，要想像依然成在光屏的中间，需要将透镜向下移动。
(5) ⑹将透镜遮住一半，只是减小了通过透镜的光的强度，像变得模糊一些。
但烛焰发出的光通过透镜其他部分依然能在光屏上成完整的像。
7. 如图所示，小明在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一髙度。
(F和尸为凸透镜的焦点，P和严到凸透镜的距离为二倍焦距。
)（1）___________________________________________ 保证蜡烛、凸透镜的位置不变，应将光屏向（选填“左”或“右”）移动，才能在光屏上得到淸晰倒立的________ （选填“放大”“等大”或“缩小”）的实像。
生活中的_______ （选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理；（2）下表中是小明同学实验时记录的几组数据：①实验所用的透镜的焦距为______ :②第2次实验后，小明将一远视眼镜紧贴在凸透镜的左侧，要在光屏上再次得到清晰的像，应将光屏向________ （选填“靠近”或“远离”）透镜方向移动；③交流数据过程中，老师指出表格中第_______ 次实验数据是编造的，请你写出老师做岀判断的依据是什么_______________________ ..【答案】左缩小照相机IOCm靠近4物距等于焦距时，凸透镜不成像【解析】【分析】【详解】（I）IIK2］依据凸透镜成像规律，可知物距大于2倍焦距时成缩小倒立的实像，此时像距小于2倍焦距，因此应将光屏向左移动。
