熔融碳酸盐燃料电池工作原理
熔融碳酸盐燃料电池工作原理熔融碳酸盐燃料电池（Molten Carbonate Fuel Cell，MCFC）是一种高温燃料电池，其原理基于碳酸盐的导电性质。
相比其他类型的燃料电池，MCFC具有较高的效率和较低的碳排放，因此被广泛研究和应用于能源领域。
MCFC的工作原理涉及到碳酸盐的离子导电性。
碳酸盐是一种能够在高温下导电的化合物，当温度达到一定程度时，碳酸盐会分解成离子，其中包括氧离子（O2-）和碳酸根离子（CO3^-2）。
这些离子在高温下能够在固体内部移动，因此MCFC的电解质通常由熔融碳酸盐组成。
MCFC的电解质通常由锂钡钠碳酸盐（LiBaNaCO3）等熔融盐混合物构成。
在高温下，这些盐会熔化形成液态电解质。
液态电解质中的离子能够在固体电极（阳极和阴极）之间进行传导，从而形成电流。
MCFC的阳极和阴极通常由钴氧化物和镍氧化物等催化剂构成。
在阳极处，燃料（如氢气或甲烷）被供应，并与来自外部电路的电子反应产生氢离子（H+）。
这些氢离子在液态电解质中移动，穿过电解质层，到达阴极。
在阴极处，氢离子与氧气反应生成水（H2O）。
同时，阴极上的电子通过外部电路流回阳极，与燃料供应电路相连。
这个过程产生的电子流就是MCFC的输出电流。
MCFC的工作温度通常在600℃到700℃之间，这是为了保证碳酸盐的离子导电性。
高温下，碳酸盐能够快速分解和重新组合，从而实现高效的离子传导。
此外，高温还有助于提高催化剂的反应活性，从而提高电池的效率。
与其他类型的燃料电池相比，MCFC具有几个优势。
首先，MCFC 不受氢气纯度的限制，可以直接使用含有杂质的燃料，如甲烷等。
其次，MCFC的效率较高，可以达到60%以上，比传统的发电方式更加节能环保。
此外，MCFC的碳排放量也相对较低，对环境的影响较小。
然而，MCFC也存在一些挑战和限制。
首先，高温对材料的要求较高，需要耐高温和化学稳定性的材料来构建电池。
此外，高温下的操作和维护也会增加系统的复杂性和成本。
熔融碳酸盐燃料电池工作原理
熔融碳酸盐燃料电池工作原理MCFC的主要组成部分包括阳极、阴极和电解质。
阳极和阴极之间是电解质层，它通常由碳酸盐盐（比如碳酸钠、碳酸锂等）形成的熔融电解质组成。
阳极和阴极则是由催化剂（如镍）覆盖的多孔金属材料构成。
工作过程中，熔融的碳酸盐电解质使得碳酸盐离子变得可以移动。
在阳极一侧，燃料（通常为天然气、煤气或生物气体等）进入电池，通过一个气体分解反应，产生氢气和二氧化碳。
这个反应由阳极上的催化剂促进。
氢气离子自由通过电解质层向阴极一侧迁移。
同时，二氧化碳被碳酸根离子吸收并转化为碳酸根离子。
在阴极一侧，氢气和碳酸根离子相结合，通过氧化反应还原成水和二氧化碳。
整个过程中，氢气的氧化反应释放出电子，这些电子通过外部电路流动，产生电流和电力。
电力可以被电池用于供电，也可以通过外部连接导出供应给其他设备或系统。
同时，电子的流动也导致负离子（碳酸根离子）与正离子（氢气离子）的迁移，维持了电池的整体电中性。
MCFC的优点有很多。
首先，熔融碳酸盐电解质的高温度使得电池的性能更高。
高温下，氢气的氧化速度更快，反应更活跃，可以提供更高的输出功率密度。
其次，MCFC使用非贵金属催化剂，制造成本相对较低。
此外，MCFC还具有高效能，废热可以被回收利用，产生低级能量。
然而，MCFC也有一些挑战和缺点。
首先，高温环境下，电池的乘数变高，维护和故障排除的成本较高。
此外，由于碳酸盐电解质的易溶性，使用寿命较短。
此外，使用碳酸盐电解质会产生二氧化碳，可能导致环境污染。
总的来说，熔融碳酸盐燃料电池是一种高温燃料电池，具有高效能、高输出功率密度和低制造成本的特点。
它可以用于电力和热能产生，为未来能源领域提供了一个可行的解决方案。

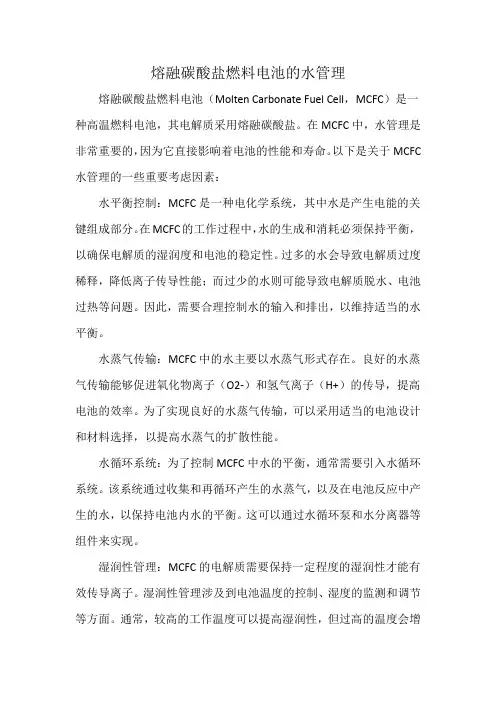

熔融碳酸盐燃料电池的水管理
熔融碳酸盐燃料电池的水管理熔融碳酸盐燃料电池（Molten Carbonate Fuel Cell，MCFC）是一种高温燃料电池，其电解质采用熔融碳酸盐。
在MCFC中，水管理是非常重要的，因为它直接影响着电池的性能和寿命。
以下是关于MCFC 水管理的一些重要考虑因素：水平衡控制：MCFC是一种电化学系统，其中水是产生电能的关键组成部分。
在MCFC的工作过程中，水的生成和消耗必须保持平衡，以确保电解质的湿润度和电池的稳定性。
过多的水会导致电解质过度稀释，降低离子传导性能；而过少的水则可能导致电解质脱水、电池过热等问题。
因此，需要合理控制水的输入和排出，以维持适当的水平衡。
水蒸气传输：MCFC中的水主要以水蒸气形式存在。
良好的水蒸气传输能够促进氧化物离子（O2-）和氢气离子（H+）的传导，提高电池的效率。
为了实现良好的水蒸气传输，可以采用适当的电池设计和材料选择，以提高水蒸气的扩散性能。
水循环系统：为了控制MCFC中水的平衡，通常需要引入水循环系统。
该系统通过收集和再循环产生的水蒸气，以及在电池反应中产生的水，以保持电池内水的平衡。
这可以通过水循环泵和水分离器等组件来实现。
湿润性管理：MCFC的电解质需要保持一定程度的湿润性才能有效传导离子。
湿润性管理涉及到电池温度的控制、湿度的监测和调节等方面。
通常，较高的工作温度可以提高湿润性，但过高的温度会增加电池的腐蚀和寿命损耗。
因此，需要在适当的温度范围内维持湿润性。
水副产物处理：在MCFC中，水气化反应会产生CO2和H2O以外的水副产物。
这些副产物可能会对电池性能和寿命产生负面影响。
因此，需要适当处理和排出这些副产物，以减少对电池的不利影响。
综上所述，MCFC水管理是确保电池性能和寿命的关键因素。
合理控制水平衡、水蒸气传输、水循环系统、湿润性管理和水副产物处理，将有助于提高MCFC的效率和可靠性。
因此，在MCFC的设计、操作和维护过程中，水管理应被认真考虑和实施。
