如何看懂房屋结构施工图纸
如何看懂房屋结构施工图纸结构施工图的组成部分包括：图纸目录设计总说明基础平面布置图基础大样图结构平面布置图梁配筋平面图楼梯详图各大样图。
一、看图的准备工作学习房屋结构工程的基础知识A混凝土：结构工程中大量使用的材料其设计强度等级一般为C20~C80，不同的配合比及养护条件可以配制出不同强度的混凝土。
混凝土强度等级的数字CXX，XX越大强度越高。
B钢筋：同样是很重要的材料。
一般在房屋建筑工程中，梁、柱等采用2，3级的热轧钢筋作为纵向钢筋(沿柱或梁长度方向为纵向)。
也就是螺纹钢。
箍筋一般采用热轧1级钢筋。
板采用1级(光面钢筋)或冷轧带肋钢筋。
钢筋的符号我这里打不出来，大家只有自己问了。
C砖：还是主要材料，其他强度等级用MU5MU10等表示，数字越大强度越大。
砖分多种，一般采用烧结页岩多孔或实心、空心转。
D砂浆：砌筑砖，表面处理的重要材料，分混合砂浆和水泥砂浆等。
强度用M5M7.5等表示，数字越大强度越高E锚固长度：指钢筋锚入(不是穿过)混凝土的长度，一般来说图纸以35d40d等形式表示，其实就是35x钢筋直径40x钢筋直径F保护层厚度：钢筋外边到混凝土构件外边的距离，用以保护钢筋不受空气腐蚀等。
保护层厚度不能过大，也不能过小，应该按结构总说明中的说明执行。
二、结构总说明非常重要的信息，图中详细说明工程基本信息，基础类型，做法，和注意事项。
一定要仔细看。
三、基础平面布置图纸采用正投影的方法，画出了基础和柱子或墙的定位图，可作为方线的依据。
四、基础大样图详细说明了基础的材料以及平面和截面尺寸，基础埋深，基础下地基土的要求，和地基的处理方法以及注意事项。
画出了柱或墙与基础连接处的做法。
五、结构平面布置图主要功能有2个，一是给模板定位(XYZ3个方向)二是确定板的厚度和配筋。
六、梁配筋平面图主要说明梁的配筋和截面尺寸，配筋表示方法一般采用平法，平法的说明需要查图集。
七、楼梯大样画出楼梯板厚度和配筋，剖面可以不画，参图集。

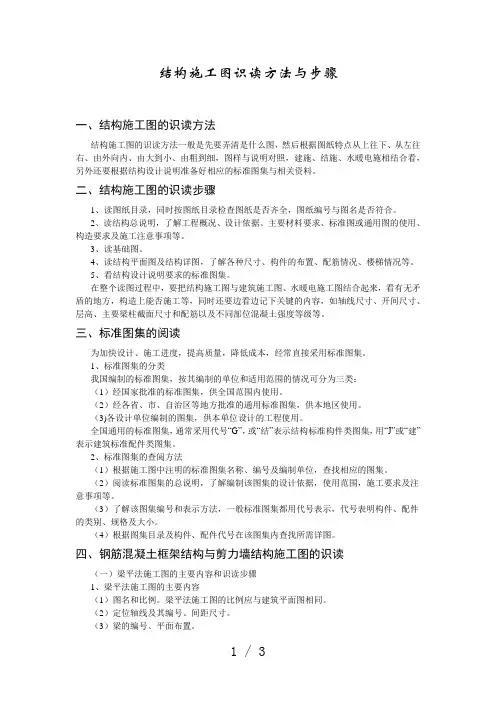

结构施工图识读方法与步骤
结构施工图识读方法与步骤一、结构施工图的识读方法结构施工图的识读方法一般是先要弄清是什么图，然后根据图纸特点从上往下、从左往右、由外向内、由大到小、由粗到细，图样与说明对照，建施、结施、水暖电施相结合看，另外还要根据结构设计说明准备好相应的标准图集与相关资料。
二、结构施工图的识读步骤1、读图纸目录，同时按图纸目录检查图纸是否齐全，图纸编号与图名是否符合。
2、读结构总说明，了解工程概况、设计依据、主要材料要求、标准图或通用图的使用、构造要求及施工注意事项等。
3、读基础图。
4、读结构平面图及结构详图，了解各种尺寸、构件的布置、配筋情况、楼梯情况等。
5、看结构设计说明要求的标准图集。
在整个读图过程中，要把结构施工图与建筑施工图、水暖电施工图结合起来，看有无矛盾的地方，构造上能否施工等，同时还要边看边记下关键的内容，如轴线尺寸、开间尺寸、层高、主要梁柱截面尺寸和配筋以及不同部位混凝土强度等级等。
三、标准图集的阅读为加快设计、施工进度，提高质量，降低成本，经常直接采用标准图集。
1、标准图集的分类我国编制的标准图集，按其编制的单位和适用范围的情况可分为三类：（1）经国家批准的标准图集，供全国范围内使用。
（2）经各省、市、自治区等地方批准的通用标准图集，供本地区使用。
（3)各设计单位编制的图集，供本单位设计的工程使用。
全国通用的标准图集，通常采用代号“G”，或“结”表示结构标准构件类图集，用“J”或“建”表示建筑标准配件类图集。
2、标准图集的查阅方法（1）根据施工图中注明的标准图集名称、编号及编制单位，查找相应的图集。
（2）阅读标准图集的总说明，了解编制该图集的设计依据，使用范围，施工要求及注意事项等。
（3）了解该图集编号和表示方法，一般标准图集都用代号表示，代号表明构件、配件的类别、规格及大小。
（4）根据图集目录及构件、配件代号在该图集内查找所需详图。
四、钢筋混凝土框架结构与剪力墙结构施工图的识读（一）梁平法施工图的主要内容和识读步骤1、梁平法施工图的主要内容（1）图名和比例。
结构施工图的识读方法
结构施工图的识读方法1.结构施工图的识读要领在阅读结构施工图前，必须先阅读建筑施工图，由此，建立起建筑物的轮廓，并且在识读结构施工图期间，还应反复查核对结构与建筑对同一部位的表示，这样才能准确地理解结构图中所表示的内容。
识读结构施工图也是一个由浅入深，由粗到细的渐进过程。
结构施工图用粗线条表示要突出的重点内容，为了使图面清晰常常利用代号代表所表示的构件和做法。
2.结构施工图的识读方法（1）结构设计说明的阅读了解对结构的特殊要求，了解说明中强调的内容，掌握，材料、质量、以及要采取的技术措施的内容，了解所采用的技术标准和构造，了解所采用的标准图。
（2）基础布置图的识读要注意基础的标高和定位轴线的数值，了解基础的形式和区别，注意其它工种在基础上的预埋件和留洞。
①查阅建筑图，核对所有的轴线是否和基础一一对应，了解是否有的墙下无基础而用基础梁替代，基础的形式有无变化，有无设备基础。
②对照基础的平面和剖面，了解基底标高和基础顶面标高有无变化，有变化时是如何处理的。
③了解基础中预留洞和预埋件的平面位置、标高、数量。
④了解基础的形式和做法。
⑤了解各个部位的尺寸和配筋。
⑥反复以上的过程，解决没有看清楚的问题。
对遗留问题整理好纪录。
（3）结构布置图的识读结构布置图，由结构平面图和剖面图或标准图组成。
①了解结构的类型，了解主要构件的平面位置与标高，并与建筑图结合了解各构件的位置和标高的对应情况。
②结合剖面图、标准图和详图对主要构件进行分类，了解它们的相同之处和不同点。
③了解各构件节点构造与预埋件的相同之处和不同点④了解整个平面内，洞口、预埋件的做法与相关专业的连接要求。
⑤了解各主要构件的细部要求和做法，反复以上步骤，逐步深入了解，遇到不清楚的地方在纪录中标出，进一步详细查找相关的图纸，并结合结构设计说明认定核实。
⑥了解其它构件的细部要求和做法，反复以上步骤，消除记录中的疑问，确定存在的问题，整理、汇总、提出图纸中的存在的遗漏和施工中存在的困难，为技术交底或会审图纸提供资料。
结构施工图识读
房建施工实战之结构图读图识图本讲内容：•一、结构设计说明•二、结构布置平面图•三、构件详图房屋建筑名词解释结构各名称示意图建筑施工图（建施图）：反映建筑物的规划位置、内外装修、构造及施工要求等。
有首页（图纸目录、设计总说明）、总平面图、平面图、立面图、剖面图和详图。
结构施工图（结施图）：反映建筑物承重结构的布置、构件类型、材料、尺寸和构造作法等。
有结构设计说明、基础图、结构布置平面图和构件详图。
设备施工图（设施图）：反映建筑物给水排水、采暖、通风、电器等设备的布置和施工要求等。
有各设备的平面布置图、系统图和详图。
读图顺序：1. 按目录顺序（一般按"建施"-"结施"-"设施" 的顺序排列) 通读一遍,对建筑物有一个概括了解.2. 读图时,应先整体后局部,先文字说明后图样,先图样后尺寸等原则依次仔细阅读.3. 读图时,应特别注意各类图纸的表达重点和它们之间的内在联系.总平面图指北针、风玫瑰周边建筑物拟建建筑物49.50总平面图上室外标高注法3.000平面图上注法 3.0006.0009.000多层标注时风玫瑰图：是风向频率玫瑰图的简称，是总平面图上用来表示该地区常年风向频率的标志。
它根据某地区多年平均统计的各个方向吹风次数的百分数值按一定比例绘制。
图上所表示的风的吹向，是从外吹向该地区中心的。
实线为全年风向，虚线为夏季风向。
我国北京、上海风向频率玫瑰图如图2-61所示。
建筑总平面图的识读了解图名、比例了解工程性质、用地范围、地形地貌和周围环境情况了解建筑的朝向和风向，了解新建建筑的大概位置结构图纸目录看图时首先看各类图纸总说明结构设计总说明与建筑设计总说明至少先熟悉两遍对照是否有矛盾的地方建筑施工图纸目录先看图纸说明然后看最底层平面图接着看首层和顶层平面图看立面图和剖面图结构总说明会交代工程概况、钢筋型号、混凝土编号等内容注意建筑面积、层数、建筑高度、结构形式、基础形式等基本信息环境类别与混凝土保护层厚度息息相关注意地址条件如地面标高土层分部及参数结合勘察报告内容，是确定土方、降水及护坡施工的依据这句话必须要注意有抗浮要求就会有抗拔桩规范有无过期，需审查荷载值对于装修施工非常重要施工组织设计中会用到必须注意回填要求，是投标报价和实际施工依据受力钢筋型号心里有数焊条型号必须与所用钢筋匹配各部位用钢筋抗震钢筋各部位混凝土强调度等级特别注意抗渗等级二次结构用材料抗震等级与钢筋锚固长度息息相关保护层厚度是选择垫块的依据选择钢筋接头施工方式的依据注意浇筑时间垫层后浇带一般不做后浇带做法图纸目录板预留孔洞加筋做法注意洞口尺寸注意钢筋锚固长度注意钢筋根数和锚固长度主次梁箍筋加密设置加密箍筋吊筋设置，注意角度及锚固长度注意钢筋位置及锚固长度错位梁注意锚固长度钢筋接头位置与规范要求一致注意架立筋设置长度起拱高度梁上预留套管加4筋注意角度和锚固长度注意方洞与圆洞加筋区别注意留洞位置估计加密区加强筋锚固长度问题？通常设置竖向间距500锚固长度注意过梁与主梁留洞加筋区别箍筋加密根数构造柱配筋与设计沟通争取把构造柱改成芯柱竖向间距不同墙后不同配筋必须留出装修做法注意过梁长度构件代号定位是否齐全定位轴线平面图上横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母（I 、O 、Z 除外)自下而上顺序编写表示1号轴线后附加的第一根轴线柱顶标高及甩筋长度试验桩与原桩配筋不同。

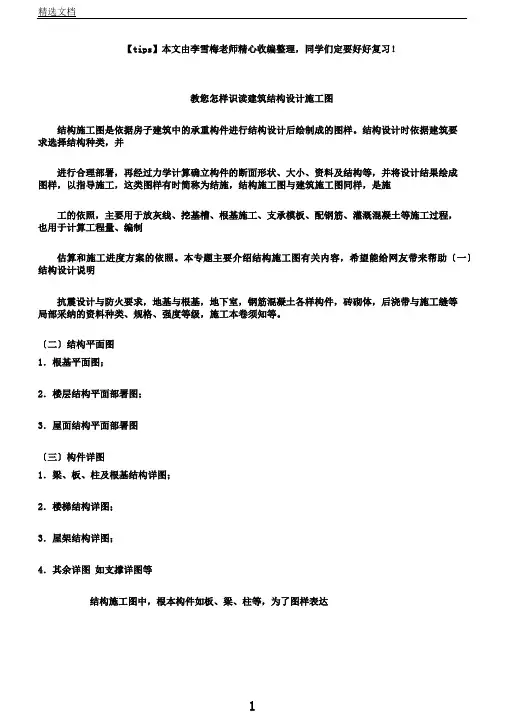

教您如何识读建筑结构设计施工图
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！教您怎样识读建筑结构设计施工图结构施工图是依据房子建筑中的承重构件进行结构设计后绘制成的图样。
结构设计时依据建筑要求选择结构种类，并进行合理部署，再经过力学计算确立构件的断面形状、大小、资料及结构等，并将设计结果绘成图样，以指导施工，这类图样有时简称为结施，结构施工图与建筑施工图同样，是施工的依照，主要用于放灰线、挖基槽、根基施工、支承模板、配钢筋、灌溉混凝土等施工过程，也用于计算工程量、编制估算和施工进度方案的依照。
本专题主要介绍结构施工图有关内容，希望能给网友带来帮助〔一〕结构设计说明抗震设计与防火要求，地基与根基，地下室，钢筋混凝土各样构件，砖砌体，后浇带与施工缝等局部采纳的资料种类、规格、强度等级，施工本卷须知等。
〔二〕结构平面图1．根基平面图；2．楼层结构平面部署图；3．屋面结构平面部署图〔三〕构件详图1．梁、板、柱及根基结构详图；2．楼梯结构详图；3．屋架结构详图；4．其余详图如支撑详图等结构施工图中，根本构件如板、梁、柱等，为了图样表达【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！简洁简要，便于清楚划分构件，便于施工，制表、查阅，有必需以代号或符号去表示各种构件，国家?建筑结构制图标准?给出的常用构件代号，均以构件名称的汉语拼音的第一个字母来表示...结构施工图识读方法1．从上往下，从左往右的看图次序是施工图识读的一般顺序。
比较切合看图的习惯，同时也是施工图绘制的先后次序。
2．由前去后看，依据房子的施工先后次序，从根基、墙柱、楼面到屋面挨次看，此次序根本也是结构施工图编排的先后次序。
3．看图时要注意从粗到细，从大到小。
先粗看一遍，认识工程的概略、结构方案等。
而后看总说明及每一张图纸，熟悉结构平面部署，检查构件部署能否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等能否正确。
最后依据结构平面部署图，详尽看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
《结构施工图识读》
除了钢筋混凝土结构、钢结构和木结构外，还有砖混结构、石结构等其他结构形式。
其他结构形式施工图概述
其他结构形式施工图的组成与上述三种结构形式类似，包括结构设计总说明、平面布置图和各部分详图等。
其他结构形式施工图的组成
结构施工图的绘制与输出
结构施工图的绘制工具与软件
AutoCAD
结构施工图的绘制流程与规范
明确设计要求、收集相关资料、了解建筑物的功能和结构特点等。
根据设计要求和规范，确定建筑物的轴线位置，并绘制出相应的轴线。
根据地质勘察报告和设计要求，绘制出建筑物的基础平面图和剖面图。
结构施工图的绘制流程与规范
根据设计要求和规范，绘制出承重墙、梁、柱等结构构件的平面图和剖面图。
建筑材料选用
在选用建筑材料时，需要考虑建筑物的用途、环境条件、施工方法等因素，以确保建筑物的安全性和耐久性。
结构施工图的识读方法
结构施工图的符号与标注
标高与尺寸的标注
例如，H表示本层标高，h表示建筑物的总高度等。
梁、板、柱等构件的代号
例如，L表示梁，B表示板，Z表示柱等。
钢筋的标注
例如，Φ表示钢筋的直径，@表示钢筋的间距等。
202X
单击此处添加副标题内容
《结构施工图识读》
汇报日期
汇报人姓名
目 录
结构施工图概述 结构施工图的识读基础 结构施工图的识读方法 结构施工图的实例解析 结构施工图的绘制与输出
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
contents
单击此处输入你的正文，文字是您思想的提炼，请尽量言简意赅的阐述观点
钢筋混凝土结构施工图识读要点
在识读钢筋混凝土结构施工图时，需要注意图纸的标注、符号含义、钢筋的规格和数量、混凝土的强度等级等。
结构施工图识读课件
1.1 结构施工图的作用
1.1.1 概念
welcome to use these PowerPoint templates, New Conte结n构t d施e工sig图n是, 根10据y建e筑ar的s 要ex求p，er经ie过n结ce构选型和构件布置以
及力学计算，确定建筑各承重构件的形状、材料、大小和内部构 造等，把这些构件的位置、形状、大小和连接方式绘制成图样， 指导施工，这种图样称为结构施工图。
如基础为钢筋混凝土基础，应重点突出钢筋在混凝土基础中的位置、 形状、数量和规格。
2.2 基础详图
2.2.1 基础详图的识读
welcome to use these PowerPoint templates, New Content design, 10 years experience
（1）了解图名与比例，因基础的种类往往比较多，读图时，将基础 详图的图名与基础平面图的剖切符号、定位轴线对照，了解该基础在建筑 中的位置。
二、基础施工图
本章提要
基础施工图包括基础平面布置图和基础详图 1、基础平面图是在相对标高 0.000处用一个假想水平剖切面将 建筑物剖开，移去上部建筑物和覆盖土层后所作的水平投影图。 2、基础详图是基础断面图，剖切位置在基础平面图上，具体 表示基础的形状、大小、材料和构造做法，是基础施工的重要依 据。如基础为钢筋混凝土基础，应重点突出钢筋在混凝土基础中 的位置、形状、数量和规格。
2.1 基础平面图
2.1.4 基础平面图识读
welcome to use these PowerPoint templates, New
阅读重点：
Conte天n然t 基de础s基ig底n持, 力10层情ye况a，rs如e基x础p底e标rie高n未c达e到设计持力层，其处理
结构施工图的识读方法
结构施工图的识读方法
结构施工图的识读方法：
1．从上往下，从左往右的看图顺序是施工图识读的一般顺序。
比较符合看图的习惯，同时也是施工图绘制的先后顺序。
2．由前往后看，根据房屋的施工先后顺序，从基础、墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编排的先后顺序。
3．看图时要注意从粗到细，从大到小。
先粗看一遍，了解工程的概况、结构方案等。
然后看总说明及每一张图纸，熟悉结构平面布置，检查构件布置是否合理正确，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。
后根据结构平面布置图，详细看每一个构件的编号、跨数、截面尺寸、配筋、标高及其节点详图。
4．纸中的文字说明是施工图的重要组成部分，应认真仔细逐条阅读，并与图样对照看，便于完整理解图纸。
5．结施应与建施结合起来看图。
一般先看建施图，通过阅读设计说明、总平面图、建筑平立剖面图，了解建筑体型、使用功能，内部房间的布置、层数与层高、柱墙布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工要求等基本情况，然后再看结施图。
在阅读结施图时应同时对照相应的建施图，只有把两者结合起来看，才能全面理解结构施工图，并发现存在的矛盾和问题。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
