虹吸排水系统
虹吸排水系统
虹吸排水系统虹吸排水系统虹吸系统的优势传统重力排水系统：横管需要一定坡度立管较多，影响美观管道和配件使用量大使用寿命较短大范围的地面开挖工作现场施工量大后期装修费用较高虹吸雨水排放系统：横管不需要坡度管径较小，便于建筑处理减少立管和雨水斗数量系统寿命长最小的地面开挖工作，雨水井少施工简单快捷可节省大量装修费用虹吸演示1.降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流2.随着降雨量的增加，管内逐渐呈现脉动流，拔拉流3.降雨量再增大，系统出现间歇式虹吸现象,出现满管气泡流和满管汽水混合流,并逐步趋于稳定4.降雨量进一步增大，系统达到设计状态，出现水的单向流状态,稳定且全面的系统虹吸形成虹吸系统的技术参数虹吸系统的技术参数:雨水斗的技术参数:雨水斗底盘尺空气挡初步最高雨水井/天天沟开孔天沟以下所需空气挡板种类寸板尺寸设计排量沟最小尺寸尺寸空隙高度A(mm)B(mm)(l/s)C(mm)D(mm)E(mm)F(mm)TY56TY9026029022025 030TY11039535050600320320__01230045016020__502602025 虹吸排水与同层排水应用分析摘要:对虹吸排水和同层排水进行介绍和分析后,提出利用虹吸排水系统和同层排水系统的方法解决大面积屋面雨水排水和本层排水管检修影响上下层的问题,以提高人们对这两种排水方式的认识,可供设计人员参考借鉴。
1虹吸排水系统随着时代的前进,建筑业的发展,工业厂房和公共建筑均朝着大面积的方向发展,在建筑屋面的排水系统中,传统的设计和施工是按“重力式”考虑的,因此屋面的坡度、雨水管道的多少及管径的大小是决定雨水排泄畅通的首要条件。
在新型建筑中,屋面面积的增大,必然导致雨水管道增多,管径增大,从而影响建筑的美观和实用。
因此,传统的屋面排水系统已显得越来越不适应了,而大面积屋面排水系统的设计,变成了现代建筑的一个新课题。
为此,认为采用屋面雨水虹吸排水,是解决大面积屋面排水设计的有效途径。
虹吸排水系统原理
虹吸排水系统原理
虹吸排水系统是一种利用液体之间的压力差而进行排水的系统。
它通过一个垂直管道和一个水平管道来实现排水的过程。
首先，将垂直管道的一端放入要排水的液体中，另一端则要低于垂直管道的水平管道的入口。
在垂直管道中，液体会形成一列连续的液柱，液柱的高度与液面的高度相等。
液体会因为重力作用而向下流动，形成一个下降的流动。
当液柱下降到与水平管道的入口相平时，会出现压力差。
由于水平管道的入口比液柱的高度低，所以水平管道的压力较低。
而垂直管道中的液柱则因为液体的重力而产生较高的压力。
这个压力差会引起水平管道的液体向上流动，被带上到较高位置。
这个过程会不断重复，液体会通过虹吸效应不断自动地从下方被吸上来，从而形成了一种连续的排水系统。
值得注意的是，虹吸排水系统的有效性和最大的高度差有关。
如果高度差太大，液体的压力可能不足以克服阻力而无法形成有效的虹吸效应。
另外，需要注意管道的质量和密封性，以确保系统正常运行。
虹吸排水系统的原理简单而有效，常被应用在各种排水场合，如排污系统、地下水排除和抽水机的控制等。
它不需要外部能源，具有节约能源和运维成本低的优势。
虹吸排水原理
虹吸排水原理
虹吸排水是一种利用液体的自然物理力量进行排水的原理。
它不需要外部能源，只需要通过一定的结构和设计，就能够实现液体从高处流向低处的排放。
虹吸排水的原理基于液体在受重力作用下的压力差。
当液体处于容器中，并与高处的出口相连时，通过合理设定入口和出口之间的高度差，液体就可以自行形成一条连续的流动路径。
具体来说，当液体进入系统的入口时，由于入口水面的高度比出口水面的高度低，整个系统内就会形成一个负压环境。
液体会在重力的作用下，从入口处向下运动，同时疏通出口的管道。
由于液体在管道中的压力比周围低，外界气压就会推动液体继续流动，从而形成了虹吸现象。
虹吸排水原理的关键是需要合理设定入口和出口之间的高度差。
若高度差过小，液体无法形成足够的负压，无法形成虹吸；若高度差过大，虹吸管内的压强差会增大，可能会引起管道破裂等问题。
虹吸排水被广泛应用于水污染处理、工业生产和日常生活等领域。
它不仅取代了传统的机械泵，降低了能耗与成本，还减少了设备的维护和运行难度。
虹吸排水的简单原理与高效性能，使得它成为一种环保、经济且可靠的排水方法。

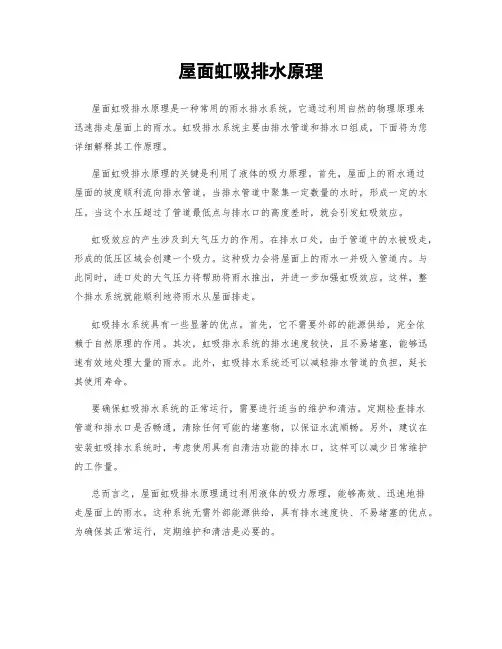

屋面虹吸排水原理
屋面虹吸排水原理
屋面虹吸排水原理是一种常用的雨水排水系统，它通过利用自然的物理原理来
迅速排走屋面上的雨水。
虹吸排水系统主要由排水管道和排水口组成，下面将为您详细解释其工作原理。
屋面虹吸排水原理的关键是利用了液体的吸力原理。
首先，屋面上的雨水通过
屋面的坡度顺利流向排水管道。
当排水管道中聚集一定数量的水时，形成一定的水压。
当这个水压超过了管道最低点与排水口的高度差时，就会引发虹吸效应。
虹吸效应的产生涉及到大气压力的作用。
在排水口处，由于管道中的水被吸走，形成的低压区域会创建一个吸力。
这种吸力会将屋面上的雨水一并吸入管道内。
与此同时，进口处的大气压力将帮助将雨水推出，并进一步加强虹吸效应。
这样，整个排水系统就能顺利地将雨水从屋面排走。
虹吸排水系统具有一些显著的优点。
首先，它不需要外部的能源供给，完全依
赖于自然原理的作用。
其次，虹吸排水系统的排水速度较快，且不易堵塞，能够迅速有效地处理大量的雨水。
此外，虹吸排水系统还可以减轻排水管道的负担，延长其使用寿命。
要确保虹吸排水系统的正常运行，需要进行适当的维护和清洁。
定期检查排水
管道和排水口是否畅通，清除任何可能的堵塞物，以保证水流顺畅。
另外，建议在安装虹吸排水系统时，考虑使用具有自清洁功能的排水口，这样可以减少日常维护的工作量。
总而言之，屋面虹吸排水原理通过利用液体的吸力原理，能够高效、迅速地排
走屋面上的雨水。
这种系统无需外部能源供给，具有排水速度快、不易堵塞的优点。
为确保其正常运行，定期维护和清洁是必要的。
虹吸式排水系统
(a) 图表示在连接前 先在垂直管上扩大管径 ；
(b) 图表示在进入地 下埋管第一个人孔前管 道改变方向时扩大管径 。
(c) 图表示在管首与 排水窨井交汇时, 使用 与窨井连接的变径弯头 ，提前中止虹吸作用。
四.与关键词有关的内容：
屋面水位 只有当屋面水位达到一定程度时（根据不同的雨水斗产品 有不同的固定值），整个系统才真正作为一个虹吸式雨水排放系统工作。 这一水位一直持续到屋面的雨水量小于虹吸系统的排水能力为止。 但是， 水位必须严格控制及限定在某一高度，否则屋面上累积的雨水会对屋面形 成超荷载，根据试验和长期实际工程经验，屋面雨水的水位高度必须限制 在55毫米内，这依靠精确的系统设计来保证。
当系统中出现90oT型支管时（见图6-1），当横管内水流以较快的速度 冲向管壁突然遇到阻碍，在极短的时间内速度降为零。一方面对于管壁 形成极大的冲击，另一方面，水流撞击管壁后又以一个与初始方向相反 的速度，迅速的在管内形成回流，这样，两股方向相反的水流在管内冲 撞，很容易形成水塞，阻碍排水。（见图）
虹吸式排水系统
2021年7月24日星期六
一.两种排水系统简介
DN100
DN100 DN100
目前，屋4面.5L雨/s 水排水通常采用的雨方水式斗 称为“重 力式排水系统”。这是经几十年立沿管用下来的传 统方式，该系统由普通雨水斗、汇雨总水管立管、埋 地汇总管组成。
虹吸式排水原理
虹吸式排水原理
虹吸式排水原理是一种利用液体自身重力和大气压力来实现排水的方法，它不
需要外部能源，可以实现高效、节能的排水效果。
虹吸式排水原理广泛应用于建筑、排水工程、化工、环保等领域，具有较高的经济效益和社会效益。
虹吸式排水原理的基本原理是利用管道内的液体流动产生的负压，使得液体能
够自动上升并排出管道外。
虹吸式排水系统主要由进水口、下水道、虹吸管、排水口等组成。
当液体从进水口流入下水道时，由于下水道内的虹吸管设计合理，液体在流动过程中产生了负压，使得液体能够自动上升并排出排水口，实现了排水的目的。
虹吸式排水原理的优点之一是其无需外部能源，完全依靠自身的重力和大气压
力来实现排水，因此可以节约能源并降低运行成本。
另外，虹吸式排水系统结构简单，维护成本低，使用寿命长，具有较高的可靠性和稳定性。
此外，虹吸式排水系统还能够实现大流量、长距离的排水，适用于各种复杂的场合。
虹吸式排水原理的应用范围非常广泛。
在建筑领域，虹吸式排水系统可以用于
排水管道、雨水排放系统等，能够有效解决建筑物内外的排水问题。
在排水工程中，虹吸式排水系统可以应用于城市排水、河道治理、污水处理等，能够实现高效、节能的排水效果。
在化工和环保领域，虹吸式排水系统也有着重要的应用，可以用于化工生产过程中的排水处理、工业废水处理等。
总的来说，虹吸式排水原理是一种高效、节能的排水方法，具有较高的经济效
益和社会效益。
它不仅可以解决排水难题，还能够节约能源、降低运行成本，具有较高的可靠性和稳定性。
随着科技的不断发展，虹吸式排水系统的应用将会越来越广泛，为人们的生活和生产带来更多的便利和效益。
虹吸排水系统
虹吸排水系统虹吸排水系统是建筑物给排水系统的紧要构成部分，它的任务是适时排出降落在建筑物屋面的雨水、雪水，避开形成屋顶积水对屋顶造成威逼，或造成雨水溢流、屋顶漏水等水患事故，以保证人们正常生活和生产活动。
虹吸排水系统的特点是横管不设坡度的情况下，形成满管流，以极快的速度排清屋面的积水。
虹吸排水系统重要部件有虹吸排水管道和雨水斗构成。
对比虹吸排水系统与传统重力排水系统的区分虹吸排水特点：1、只要充足计算要求，单系统所带雨水斗个数不限；2、雨水斗流量大，气水分流，排水速度快效果好；3、悬吊管呈水平状态，无需做任何坡度，施工便利；4、立管管径小，数量少，便于装修；5、埋地管少，地面开挖工作量小，有效缩短工期；传统重力排水特点：1、单系统所带雨水斗个数受限；2、雨水斗流量小，气水合流，排水效果差；3、立管管径大，数量多，交叉施工易打架；4、埋地管多，土建工作量大，地沟易返水构成部分雨水斗siphonicroofoutlet用于虹吸式屋面雨水排水系统的雨水斗。
它具有气水分别、防涡流等功能。
其斗前水深可有效掌控，当斗前水位稳定达到设计水深时，系统内形成虹吸满管压力流。
一般来说，雨水斗的设计是整个虹吸系统的能否按设计要求工作的关键所在之一，它的稳流性越好，产生虹吸所需的屋面汇水高度越低，总体性能就越优越。
标准型的雨水斗，它是由雨水斗底座（PE材料），碟片（ASA），格栅顶盖（PE）构成。
另外依据需要可供给通用型的绝缘底座，固定件，法兰片，焊接片，防火保护帽，微型加热电圈等配件。
雨水斗额定流量分12L/s、25L/s、40L/s、60L/s和72L/s等，最常用的为25L/s和40L/s两种额定流量的雨水斗。
压力流（虹吸式）雨水斗材质为HDPE、铸铁或不锈钢。
其各部分有不同的结构功能。
雨水斗置于屋面层中，上部盖有进水格栅。
降雨过程中，雨水通过格栅盖侧面进入雨水斗，当屋面汇水达到肯定高度时，雨水斗内的反涡流装置将阻拦空气从外界进入同时除去涡流状态，使雨水平稳地淹没泄流进入排水管。
虹吸式屋面雨水排水系统技术规程
虹吸式屋面雨水排水系统技术规程嘿，朋友们！今天咱来聊聊虹吸式屋面雨水排水系统这玩意儿。
你说这虹吸式屋面雨水排水系统啊，就好比是房子的超级卫士！它的任务呢，就是把雨水快快地排走，不让房子被水淹咯。
想象一下，要是没有它，那下雨天屋顶不就成了小水塘啦，多吓人呀！
这虹吸式排水系统可神奇了呢！它就像个聪明的小精灵，知道怎么把雨水乖乖地引到该去的地方。
它利用那神奇的虹吸原理，让雨水像坐滑梯一样“唰”地就流走了。
咱在安装这虹吸式屋面雨水排水系统的时候可得注意了哈！管子得接得严丝合缝的，不能有一点儿马虎。
不然到时候雨水到处乱跑，那可就糟糕啦！而且呀，那些个管件啥的也都得挑质量好的，可不能贪小便宜买些不靠谱的。
这就好比你要去打仗，不得给自己选把好武器呀！
还有哦，平时也得好好照顾这个系统。
定期去检查检查，看看有没有啥毛病。
就像咱人还得定期体检呢，这系统也需要呀！要是发现有啥小问题，赶紧解决，可别等问题变大了才着急。
这虹吸式屋面雨水排水系统给咱带来的好处可多了去了。
它排水速度快呀，能让咱的房子少受雨水的侵扰。
而且它还不占太多地方，悄悄地就把工作给干了。
多好呀！
咱再想想，如果没有这虹吸式排水系统，那下雨天咱得多担心呀！屋顶会不会漏水呀，雨水会不会积起来呀。
有了它，咱就可以放心啦，该干嘛干嘛，完全不用担心雨水的问题。
总之呢，虹吸式屋面雨水排水系统可是咱建筑的好帮手，咱可得好好珍惜它、利用它。
让它为咱的房子保驾护航，让咱们的生活更加安心、舒适。
你们说是不是呀？所以呀，可别小瞧了这个小小的排水系统，它的作用可大着呢！
原创不易，请尊重原创，谢谢!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于虹吸排水系统常见问题解答
———管交网制作虹吸技术运用在现代建筑是1968年，由 olavi ebeling与persommerhein 共同发明，虹吸排水打破了常规的重力排水系统，被广泛运用于屋面排水系统。
1.虹吸是什么?
虹吸现象是液态分子间引力与位差能造成的。
即利用水柱压力差，使水上升再流到低处。
由于管口水面承受不同的大气压力，水会由压力大的一边流向压力小的一边，直到两边的大气压力相等，容器内的水面变成相等高度，水就会停止流动。
利用虹吸现象很快就可将容器内的水抽出。
2.虹吸式排水是怎么排水的?
开始时由于重力作用，使雨水管道内产生真空，当管中的水呈压力流状态时，形成虹吸现象，不断进行排水，最终雨水管内达到满流状态。
在降雨过程中，由于连续不断的虹吸作用，整个系统得以快速排放屋顶上的雨水。
虹吸排水系统管道均按满流有压状态设计，雨水悬吊管可做到无坡度敷设，当产生虹吸作用时，水流流速很高，有较好的自清作用。
3.虹吸系统比重力排水系统好在哪?
虹吸排水系统水流流速快、流量大、管道有较好的自洁能力、相同管径排水量大等优点。
而重力排水系统相较于虹吸系统劣势就是水流慢，流量小，管道容易毒蛇，相同管径排水量小的缺点。
4.虹吸雨水系统的优点
①排水效率高
②管径小、立管少、免维护
③节能环保
④系统占用空间少
5.虹吸式排水管安装费多少钱一米?
施工费一米50元左右。
6.虹吸排水的适用领域?
适用于具有较大屋面的建筑，如机场、体育馆、会议中心、大型零售卖场、仓库、工厂等
7.虹吸排水系统竣工验收需要注意哪些事项?
①在虹吸排水系统竣工验收阶段监理施工现场，重点需要检查闭水、通水试验是否合格，这将决定整个系统能否正常运行;
②检查虹吸雨水斗周边天面及管道本身有没有出现渗漏现象，如果有，需要及时处理;
③检查整个管道是否会有吸扁情况，这种情况的出现也会直接影响到整个系统的正常运行;
④溢流口或溢流装置的位置、数量、标高尺寸是否符合设计要求，根据标准检查，如果有，需要重新设计。
⑤我还需要检查使用材料是否达到标准，是否完成设计文件的全部内容，是否具有与工程实物相符合的竣工图和设计变更文件，是否有雨水斗、管材、管件和主要成品固定件的出厂质量合格证明文件，是否有主要器材的安装说明文件，中间试验和隐蔽工程验收记录是否齐全等等。
8.虹吸雨水斗在安装时要注意什么呢?
①虹吸式雨水斗应设置在屋面或天沟的最低点，每个汇水区域的雨水斗数量不少于两个。
两个雨水斗之间的间距不超过20m。
雨水斗距屋面边缘的距离不少于1m，并不大于10m。
②虹吸式雨水斗与屋面(天沟)以及管路系统系统应可靠连接。
③系统接入多个虹吸式雨水斗时，雨水斗排水连接管应接在悬吊管上，不得直接接在雨水立管的顶部。
④接入同一悬吊管的虹吸式雨水斗应在同一屋面标高。
⑤天沟起点深度应根据屋面的汇水面积、坡度及虹吸式雨水斗的斗前水深确定。
天沟坡度不宜小于0.003。
⑥要注意雨水斗内不得遗留杂物、充填物或包装材料等，清除干净。
9.虹吸排水管规格等级哪些?
dn50 、dn63 、dn75 、dn90、 dn110 、dn125、 dn160 、dn200、 dn250、dn315。
10.虹吸雨水斗的作用?
防止垃圾杂物;水气分离;改变水的流向和流态;不锈钢底盘是为了形成更好的线性流。
