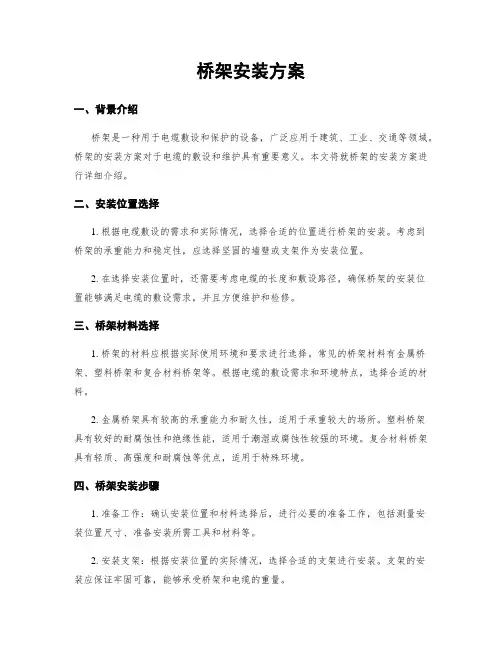

桥架安装方案一、背景介绍桥架是一种用于电缆敷设和保护的设备，广泛应用于建筑、工业、交通等领域。
桥架的安装方案对于电缆的敷设和维护具有重要意义。
本文将就桥架的安装方案进行详细介绍。
二、安装位置选择1. 根据电缆敷设的需求和实际情况，选择合适的位置进行桥架的安装。
考虑到桥架的承重能力和稳定性，应选择坚固的墙壁或支架作为安装位置。
2. 在选择安装位置时，还需要考虑电缆的长度和敷设路径，确保桥架的安装位置能够满足电缆的敷设需求，并且方便维护和检修。
三、桥架材料选择1. 桥架的材料应根据实际使用环境和要求进行选择。
常见的桥架材料有金属桥架、塑料桥架和复合材料桥架等。
根据电缆的敷设需求和环境特点，选择合适的材料。
2. 金属桥架具有较高的承重能力和耐久性，适用于承重较大的场所。
塑料桥架具有较好的耐腐蚀性和绝缘性能，适用于潮湿或腐蚀性较强的环境。
复合材料桥架具有轻质、高强度和耐腐蚀等优点，适用于特殊环境。
四、桥架安装步骤1. 准备工作：确认安装位置和材料选择后，进行必要的准备工作，包括测量安装位置尺寸、准备安装所需工具和材料等。
2. 安装支架：根据安装位置的实际情况，选择合适的支架进行安装。
支架的安装应保证牢固可靠，能够承受桥架和电缆的重量。
3. 安装桥架：根据电缆的敷设需求，将桥架逐段安装在支架上。
安装过程中应注意桥架的对齐和连接，确保桥架的稳定性和整体性。
4. 固定桥架：安装完桥架后，使用合适的固定件将桥架固定在支架上，确保桥架的稳定性和安全性。
5. 敷设电缆：在桥架安装完毕后，按照敷设路径将电缆放置在桥架上，注意电缆的保护和整齐排列。
6. 安装配件：根据实际需要，安装桥架的连接件、弯头、分支箱等配件，确保电缆系统的完整性和功能性。
7. 检查和测试：安装完成后，进行桥架的检查和测试，确保桥架的安装质量和电缆的正常运行。
五、安装注意事项1. 安全第一：在进行桥架安装过程中，要严格遵守安全操作规程，佩戴安全防护装备，确保人员和设备的安全。
卡博菲电缆桥架认识
FCF 54CF 54全称:金属网格式电缆桥架用途:适用于电力、通讯电缆布线. 是做为传统桥架的延伸!1). 范围金属网格式电缆桥架的材料和性能符合本规范工艺:电缆桥架原材料为钢丝，经焊接后成型，最后进行表面处理。
表面处理:1. 电镀锌适用于室内安装；2.热镀锌锌层厚度,在60到80微米之间；3.不锈钢（201 202 304 316 316L）规格:网格式电缆桥架规格（宽度和高度）1. 电缆桥架的尺寸是指桥架内部尺寸2. 桥架高度为30mm, 54mm, 80mm, 105mm 和150mm3. 桥架宽度为30mm 和54mm的，其宽度为50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm, 500mm和600mm4. 桥架高度为105mm和150mm的，其宽度为100mm, 150mm, 200mm, 300mm 400mm 和500mm5. 所有电缆桥架的长度为3000mmCF 30CF 1051.材料：Q235B钢材网格电缆桥架/ 304不锈钢网格电缆桥架/ 316不锈钢网格电缆桥架/ 316L不锈钢网格电缆桥架2.表面处理：电镀锌网格电缆桥架- 锌层厚度10um以上，适合于室内使用。
热镀锌网格电缆桥架- 锌层厚度60um以上，适合于室外使用。
电抛光网格电缆桥架- 适用于不锈钢材质表面处理。
喷塑网格电缆桥架- 适合于需要彩色的场合。
2.外形尺寸：所标尺寸以内径计算深度：35mm, 50mm, 60mm, 75mm, 100mm &150mm.或客户指定.宽度：50mm, 100mm, 150mm, 200mm, 300mm, 400mm, 450mm, 500mm & 600mm. 长度：1米--- 3米材料直径：4.0~ 6.0mm.3.安装简单方便：网格电缆桥架所有的弯头（包括：90°弯、T头、十字头、大小变化头等）都可用直段切割变化产生。
卡博飞安装说明
法国卡博菲--网格式电缆桥架（Cablofil®）应用及安装规范――新国标《电子信息系统机房设计规范GB50174-2008》推荐产品北京孚贝斯克科技发展有限公司Beijing Forbeskee Science & Technology Development Co.,Ltd. Telephone: +86 10 6236257 +86 10 62366795Fax: +86 10 62366795E-mail: forbeskee@目录概述。
3 卡博菲桥架对接系统。
4 两侧连接方法。
5底部连接方法。
6 卡博菲桥架安装支撑系统。
7 天花板吊装方式。
7架空地板下安装方式。
9机柜顶架装安装方式。
11墙面安装方式。
12 桥架及布线辅助系统。
15 接地端子GRIFEQUIP。
15 下线板DEV100。
15 布线导管与桥架对接件SBDN。
16 卡博菲专用剪线钳COUPFILGM。
16 防火过墙件。
17 桥架路由调整系统。
18 90度弯头制作。
18 “T”型连接。
19 对接。
20 变径。
20 绕障碍物。
20概述卡博菲网格式电缆桥架自1972年诞生以来，以其美观、灵活、便于管理、易于安装、利于升级及维护等等特性获全球广大用户高度认可！其优良的通风散热性能更是巧妙地与我们绿色环保的时代要求不谋而合！卡博菲网格式电缆桥架具有多种形式的安装方式，可向我们的用户提供多种多样的选择。
卡博菲网格式桥架按照高度可分为四个系列，分别为CF30系列、CF54系列、CF105系列和CF150系列，每段卡博菲直线段的标准长度为3.005米，详细型号请参照卡博菲的产品图册。
卡博菲网格式电缆桥架安装方式多种多样，安装系统一般分为：Cablofil桥架对接系统；Cablofil桥架安装支撑系统；Cablofil桥架及布线辅助系统；Cablofil桥架路由调整系统Cablofil®桥架对接系统为便于运输和加工，卡博菲桥架的直线段的标准长度为 3.005米，如果铺设的桥架的长度超过3米，就需要把几段直线段桥架连接起来。
卡博菲桥架的应用及安装规范

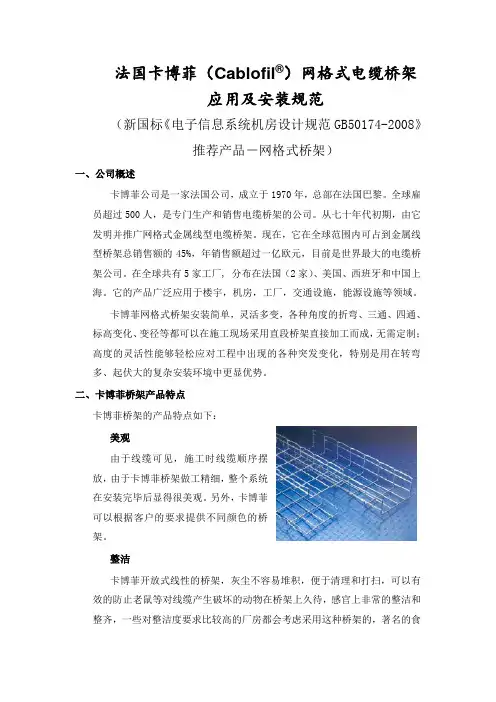

法国卡博菲（Cablofil®）网格式电缆桥架应用及安装规范（新国标《电子信息系统机房设计规范GB50174-2008》推荐产品－网格式桥架）一、公司概述卡博菲公司是一家法国公司，成立于1970年，总部在法国巴黎。
全球雇员超过500人，是专门生产和销售电缆桥架的公司。
从七十年代初期，由它发明并推广网格式金属线型电缆桥架。
现在，它在全球范围内可占到金属线型桥架总销售额的45%，年销售额超过一亿欧元，目前是世界最大的电缆桥架公司。
在全球共有5家工厂, 分布在法国（2家）、美国、西班牙和中国上海。
它的产品广泛应用于楼宇，机房，工厂，交通设施，能源设施等领域。
卡博菲网格式桥架安装简单，灵活多变，各种角度的折弯、三通、四通、标高变化、变径等都可以在施工现场采用直段桥架直接加工而成，无需定制；高度的灵活性能够轻松应对工程中出现的各种突发变化，特别是用在转弯多、起伏大的复杂安装环境中更显优势。
二、卡博菲桥架产品特点卡博菲桥架的产品特点如下：美观由于线缆可见，施工时线缆顺序摆放，由于卡博菲桥架做工精细，整个系统在安装完毕后显得很美观。
另外，卡博菲可以根据客户的要求提供不同颜色的桥架。
整洁卡博菲开放式线性的桥架，灰尘不容易堆积，便于清理和打扫，可以有效的防止老鼠等对线缆产生破坏的动物在桥架上久待，感官上非常的整洁和整齐，一些对整洁度要求比较高的厂房都会考虑采用这种桥架的，著名的食品生产厂商雀巢集团在全球的生产厂都用得这种开放式线性桥架，包括中国的生产基地。
安全性能卡博菲已申请专利特制的带弧度的光滑边缘设计，可以使桥架的边缘成为钝角的形式，保护电缆在安装时不被划伤。
快捷、灵活再也不会耽误工程进度，省时设计。
CABLOFIL提供的解决方案有着无与伦比的灵活性，可以减少多达50%的设计和安装时间：CABLOFIL网格式桥架可用于各种不利情况以及突发的变更。
安全、可靠CABLOFIL的桥架应用广泛，因为它是世界上通过测试、获得认证最多的桥架。
卡博菲桥架与普通桥架对比
卡博菲桥架与普通桥架对比1972年开始进入法国市场的CABLOFIL®卡博菲网格式电缆桥架，其具有的新颖结构，精确的设计和高质量的焊接使之成为敷设电缆的理想选择，适用于各种场合。
现在卡博菲桥架的客户遍布全球50多个国家，CABLOFIL®卡博菲桥架无疑是当今世界上电缆桥架的领先者。
如今，为了服务于快速增长的中国客户的需求，CABLOFIL®卡博菲桥架已将其业务扩展至中国。
我们能够提供专业的技术支持和足够的库存以满足不断增长的本地用户。
2006年，CABLOFIL®卡博菲在上海建立新的生产工厂及物流平台。
这样，拥有了比以往更强大的，更本土化的生产和销售能力，CABLOFIL®卡博菲的产品将能在任何时间，任何地点，满足客户的任何需求。
卡博菲桥架与普通桥架对比,具有无可比拟的鲜明优点:1.确实可靠的机械承载力.每种型号的卡博菲桥架都经过严格的欧洲标准IEC61537 测试,并可提供认证报告.相对应每种型号的卡博菲桥架都有机械承载力—支撑距离图,给设计师提供准确参考,不再是按经验来排放电缆的多少(如下图),避免桥架超负荷工作坍塌而对下面的设备造成危险.(卡博菲桥架CF54在1500mm-2500mm支撑跨距下的承载能力图)下图更直观的体现了卡博菲桥架强大的机械承载力,工人站在卡博菲桥架上(注意保护绳没有拉直,这说明重量完全在桥架上), 卡博菲桥架依然笔直如常.2.安装快速,节省时间.卡博菲桥架使用专利的快速联接件,无需再拧镙丝,可为客户节省1/3的工程安装时间.3.独特的弯曲方法无须螺丝，快捷、美观相对于普通桥架的弯曲方法, 卡博菲桥架可提供任意弧度的弯曲,不需要特制,工人在现场根据需要自行处理,既可以节省时间,更达到了美观实用的效果.4.分层结构卡博菲桥架独创性的网格方式,使得它更容易实现复杂的分层结构布线,做出来的效果是普通桥架难以实现的,可参考下图.客户从这种清晰的分层结构布线中,更容易对电缆进行管理,并让机房显得更专业更整洁.5.专业的分线板普通桥架下线时只是简单的使电缆弯曲扯下来,这样一来容易造成贵重的数据电缆折断,特别是光纤. 卡博菲桥架设计了专业的分线板,在下线时,使数据线保持一定的弧度,避免过度弯曲,起到了保护数据线的作用,同时保护了客户的投资和工作连续性.6.可靠有效的接地国家标准对桥架接地有明确规定,普通桥架由于桥架结构或其他原因,一般没有进行接地,这使得干扰源容易对在其中的通信数据线干扰,造成不必要的通信错误. 卡博菲桥架设有专门的接地配件,可靠有效的保证通信质量.7.防护盖板卡博菲桥架有专门的防护盖板,可防止对电缆的碰撞,起到保护电缆的作用. 普通桥架无法实现这一功能,通常我们见到的是特制一柜门(如左下图)来保护电缆,这会加大投入,并且延长工期.8.线缆系统及周边生产环境更清洁、卫生、美观卡博菲桥架轻巧灵活,安装效果如下图.整个机房看起来更清洁、卫生、美观,没有了普通桥架笨重压抑感,工作人员更愿意呆在机房里操作.9.提高系统升级和维护的能力卡博菲桥架能够实现任意角度的扭曲,这一特性使得它更容易扩容和更改,对客户系统的升级和维护提供了普通桥架无可比拟的优势,并且卡博菲桥架可以重复使用,保护了客户的投资.10.防火级别：DIN 4102-12 E90这个测试的目的是证实在使用了卡博菲桥架以后，火灾时的电器电路系统能拥有更长的时间,保证人员和设备的组织抢险抢救！测试环境：卡博菲桥架系统，配件以及电缆被安装在一个按照严格要求特制的密封容器内，在1000°C的温度下分别测试30，60，90分钟。
桥架及配管安装作业指南

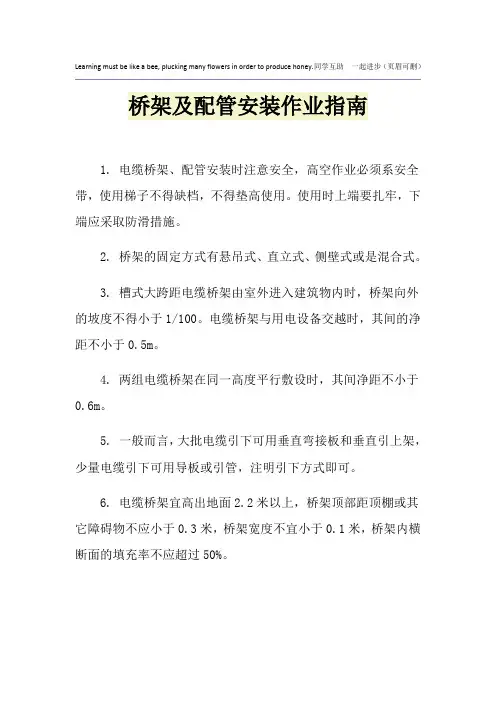

Learning must be like a bee, plucking many flowers in order to produce honey.同学互助一起进步（页眉可删）桥架及配管安装作业指南1. 电缆桥架、配管安装时注意安全，高空作业必须系安全带，使用梯子不得缺档，不得垫高使用。
使用时上端要扎牢，下端应采取防滑措施。
2. 桥架的固定方式有悬吊式、直立式、侧壁式或是混合式。
3. 槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
电缆桥架与用电设备交越时，其间的净距不小于0.5m。
4. 两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。
5. 一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管，注明引下方式即可。
6. 电缆桥架宜高出地面2.2米以上，桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。
7. 电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每间隔3~5米处进行固定。
8. 桥架水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。
9. 桥架的拐角或T接，宜采用成品弯头，若自行制作，电缆拐角处应采取45度拐角。
10. 桥架.电缆配管的切割严禁用电.气焊切割。
钻空时应使用手电钻或台钻钻孔，不应用气焊或电焊吹孔。
11. 电缆穿线管DN50以下需要套电缆护口，DN65以上需要制作喇叭口防止电缆损伤。
12. 明配管与热水管.蒸汽管同侧敷设时，应敷设在热水管、蒸汽管的下面。
有困难时，可敷设在其上面。
13. 当管路平行敷设在热水管、暖汽管下面时为0.2m，上面时为0.3m;与暖气管.热水管交叉敷设时为0.1m。
14. 当管路平行敷设在蒸汽管下面时为0.5m，上面时为1m。
当不能符合上列要求时，应采取隔热措施，对包有隔热层的蒸汽管，上下平行净距可减至0.2m。
