手机天线相关资料
蓝牙天线设计资料
1. 简介
该文档是上海慧翰信息技术有限公司推出的蓝牙模块的硬件设计经验总结，适用于本公司的各个型号模块的硬件设计参考，敬请按型号区分要点。
如有何问题，请直接与本公司的工程师联系，您将会得到更详细的说明。
2. 天线设计
2.1 PIFA天线设计
该天线设计适用于FLC-BTMDC705及FLC-BTMDC732模块的设计。
2.1.1 尺寸要求
该天线是经过调频特性的理论计算得出的尺寸大小，并经过实际设计验证的经验值，跟板材及环境都有关系。
按如下规格设计最远距离（无遮挡）可达20米。

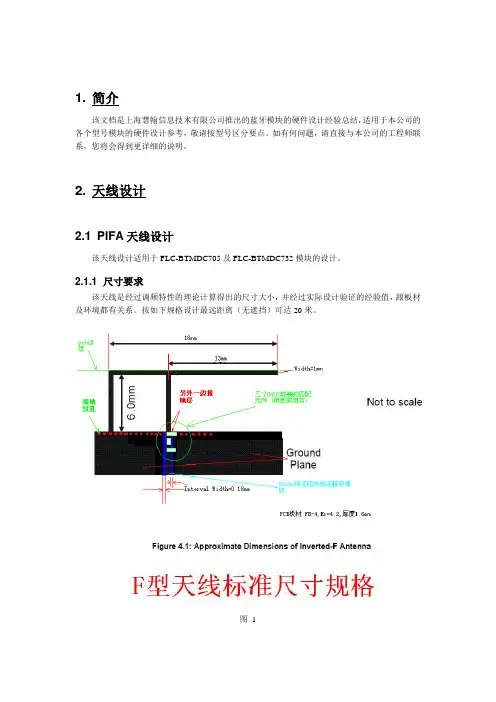

图 1
2.1.2 布线要求
首先，建议将天线按尺寸设计成元件封装，方便摆放及后续项目设计，并可以防止拖动造成尺寸大小变化，而来回修改。
其次，该天线是与地线连接的，天线有效部分的周围及其下层（即背面）不应用有元器、布线，更不应该铺铜，否则影响信号发射和接收，甚至无法正常工作。
第三，该天线的接地点要求大面积接地，并多打过孔。
第四，该天线要求设计在PCB板的板边，尽量朝前面板，并要求周围避开铁质结构件。
2.1.3 板材要求
板材请选用：FR4，介电常数为4.2
2.2 外引天线设计
请断开PIFA天线的连接电路，并用10pF的电容连接外引天线。
外引天线的线材要求采用50欧高频屏敝电缆，并在尾部去掉3CM长的屏敝层。
线头的中间信号线焊接在天线输出端，而屏敝铁线也应该焊在就近地线位置，该天线尾部应放置于前面板靠前位置或者引至铁壳之外。
手机天线原理
手机天线原理手机天线是手机通信系统中的重要组成部分，它起着接收和发送无线信号的作用。
手机天线原理是指手机天线的工作原理和性能特点，了解手机天线原理对于优化手机通信系统、提高通信质量具有重要意义。
手机天线原理主要涉及到天线的辐射原理、频率选择、天线增益、天线方向性和天线效率等方面。
首先，手机天线的辐射原理是指天线接收或发送无线信号时，通过天线的辐射作用将电能转化为电磁波能量，然后将其传输到空间中。
手机天线的辐射原理决定了天线的接收和发送性能，因此在设计手机天线时需要充分考虑辐射效率和辐射方向。
其次，频率选择是指手机天线在设计时需要选择适合的工作频率范围。
不同的通信系统有不同的工作频率，因此手机天线需要根据具体的通信系统要求选择相应的工作频率范围，以保证天线在通信中的性能和稳定性。
再次，天线增益是指天线在特定方向上的辐射功率与参考天线（理想点源天线）在同一方向上的辐射功率之比。
天线增益决定了天线的接收和发送性能，因此在设计手机天线时需要充分考虑天线增益的大小和方向性。
此外，天线方向性是指天线在空间中的辐射方向特性。
不同类型的手机天线具有不同的辐射方向性，有些天线具有定向性，而有些天线具有全向性。
手机天线的辐射方向性需要根据具体的通信系统要求进行设计和选择。
最后，天线效率是指天线将输入的电能转化为辐射功率的能力。
天线效率决定了天线的性能和功耗，因此在设计手机天线时需要充分考虑天线效率的大小和稳定性。
综上所述，手机天线原理涉及到天线的辐射原理、频率选择、天线增益、天线方向性和天线效率等方面。
了解手机天线原理对于优化手机通信系统、提高通信质量具有重要意义。
希望通过本文的介绍，读者能对手机天线原理有更深入的了解，为手机通信系统的优化和提高通信质量提供参考。
手机天线简介
手机天线简介1. 手机天线简介在无线技术设备中，用来辐射和接收无线电波的装置成为天线。
天线的作用就是将调制到射频频率的数字信号或模拟信号发射到空间无线信道，或从空间无线信道接收调制在射频频率上的数字或模拟信号。
手机天线设计理念上来讲，Nokia主张手机设计首先要保证RF性能好；其次要保证音频性能好。
在他们的初期方案中就把外观、主板、结构、天线是做为一个整体，提供给天线的预留空间及内部的RF环境十分合理，所以天线性能也十分优越。
而国内，由于设计的人员对天线的认识不足，同时受结构方案和外形至上的制约。
最后都是“配”天线，对天线的调试匹配占了整个天线设计流程的大部分时间。
2. 手机天线分类2.1 按照传统的天线单元形式分外置天线：单极天线、螺旋天线、PCB印制螺旋天线内置天线：微带贴片天线、缝隙天线、IFA天线和倒L天线、PIFA、陶瓷天线2.2 外置天线简介：2.2.1外置天线优点：频带范围宽、接收信号比较稳定、制造简单费用相对低；2.2.2外置天线缺点：天线暴露于手机外易于损坏、天线靠近人体时导致性能变坏、不易加诸如反射层和保护层等来减小天线对人体的辐射伤害、同时对于FDD的系统，接收和发送必须使用不同的匹配电路。
2.2.3 偶极子天线示意图2.2.4 单极子天线的形成过程：现在去掉偶极子天线的一臂，将另一臂换成无穷大地，大地对场的反射，根据镜像原理，天线的上臂将产生一镜像，该镜像上的电流分布完全等同于偶极天线的下臂，在这种情况下，我们称这种天线为单极天线。
2.2.5 单极子天线示意图2.2.6 外置天线示意图外置螺旋天线PCB板螺旋天线2.3内置天线简介2.3.1内置天线优点：可以做的非常小，不易损坏；可以将其安放在手机中远离人脑的一面，而在靠近人脑的部分贴上反射层、保护层来减小天线对人体的辐射伤害。
可以安装多个，很方便组阵，从而实现手机天线的智能化，这一点对未来的移动通信系统来说非常有用。
2.3.2 内置天线在手机中的位置背面侧面前面PIFA天线的由来：PIFA天线是微带天线演变而来。
手机天线工作原理
手机天线工作原理
手机天线工作原理是基于电磁辐射的原理。
手机天线是一种电磁波辐射源，用于发送和接收无线信号。
它通过将电磁能量转化为电磁波的形式，以实现无线通信。
手机天线采用的是电磁波传输，其中电磁波由电场和磁场组成。
当手机天线与无线通信设备相连时，它会将电流引入天线，并产生一个交变电场和磁场。
首先，手机内部的电路将要发送的信息转换成无线电频率的电流。
然后，这个电流经过手机天线，进一步被转化为电磁波。
手机天线会将电场和磁场无线传输到空气中。
电磁波的传输是通过电场和磁场的交替变化实现的。
当电磁波遇到接收设备时，接收设备的天线会接收到电磁波并将其转换成电流。
这样，接收设备就能解码并还原出原始的信息。
手机天线的设计和位置对信号质量有着重要影响。
通常，手机天线被放置在手机内部的边缘位置，以最大程度地减少对信号的干扰。
此外，天线长度和形状也会影响天线的工作效果。
总的来说，手机天线的工作原理是将电磁能量转换为电磁波，并实现无线通信。
通过与接收设备的天线相互作用，手机天线能够传输和接收无线信号，实现手机的无线通信功能。
中国移动移动通信基站天线(内部资料)
因此，无线电波在空 气中的传播速度略小于光速 ，通常我们就认为它等于光 速。
电磁波的传播
振 子
电场
磁场
电场 电波传输方向
磁场
电场
无线电波的波长、频率和传播速度的关系
可用式 λ＝Ｖ/ｆ 表示。 式中，Ｖ为速度，单位为米/秒；ｆ 为频率，单位为赫兹； λ为波长，单位为米。 由上述关系式不难看出，同一频率的无线电波在不同的媒 质中传播时，速度是不同的，因此波长也不一样。 我们通常使用的聚四氟乙烯型绝缘同轴射频电缆其相对介 电常数ε约为2.1，因此，Ｖε≈Ｃ/1.44 ，λε≈λ/1.44 。
当接收天线的极化方向（例如水平或右旋圆极化） 与来波的极化方向（相应为垂直或左旋圆极化）完全正 交时，接收天线也就完全接收不到来波的能量，这时称 来波与接收天线极化是隔离的。
3.(极化)隔离
隔离代表馈送到一种极化的信号在另外一种极 化中出现的比例
1000mW (即1W)
在这种情况下的隔离为 10log(1000mW/1mW) = 30dB
反射面天线，则由于有效照射效率因素的影响，
故
G(dBi )
10
log
2
27000
2 0.5 E
0.5 H
八. 关于传输线的几个基本概念
连接天线和发射（或接收）机输出（或输入）端的导线称 为传输线或馈线。传输线的主要任务是有效地传输信号能量。
因此它应能将天线接收的信号以最小的损耗传送到接收机输 入端，或将发射机发出的信号以最小的损耗传送到发射天线的输 入端，同时它本身不应拾取或产生杂散干扰信号。这样，就要求 传输线必须屏蔽或平衡。
移动基站天线有关概念及选型原则
京信基站天线单 资料
一、常规电调天线产品描述：CDMA800+GSM900 / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）14.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-14 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1415×265×141重量（Kg ） 13 机械倾角（°） 0-16 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：CDMA800+GSM900 / 65°17dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）16.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）9 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-10 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1975×265×141重量（Kg ） 18 机械倾角（°） 0-12 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面型号：ODV-065R18B产品描述：CDMA800+GSM900 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 2615×265×141重量（Kg ） 21 机械倾角（°） 0-8 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 32°21dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170 天线增益（dBi ）20.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 32±4 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×310×110重量（Kg ） 12.5 机械倾角（°） 0-16 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170天线增益（dBi ）15 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-16 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 743×173×81重量（Kg ） 6 机械倾角（°） 0-14 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×173×90重量（Kg ） 8 机械倾角（°） 0-10 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：880-960&1710-2170/ 32°18/21dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 880-960 1710-2170 天线增益（dBi ）17.520.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 32±4垂直面波瓣宽度（°）127前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28电下倾角（°） 0-122-9 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1540×560×143重量（Kg ） 35 机械倾角（°） 0-12 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面型号：ODV-065R14B17K(V)产品描述：820-960&1710-2170/ 65°14/17dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）13.516.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）149前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-9 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1205×265×145重量（Kg ） 15 机械倾角（°） 0-16 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面型号：ODV-065R15B18K(V)产品描述：820-960&1710-2170/ 65°15/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）14.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）127前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1515×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&1710-2170/ 65°17/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）16.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）97前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-100-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1975×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16×4阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&1710-2170/ 65°18/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）17.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）77前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-70-8 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 2515×265×145重量（Kg ） 25 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&820-960/ 65°15/15dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 820-960 820-960 天线增益（dBi ）1515极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）12 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-120-12 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1415×570×141重量（Kg ） 27 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：820-960&820-960/ 65°17/17dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 820-960 820-960 天线增益（dBi ）16.516.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）10 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-100-10 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1975×570×141重量（Kg ） 27 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：1710-2170&1710-2170/ 65°18/18dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 1710-2170 1710-2170 天线增益（dBi ）17.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1310×346×95重量（Kg ） 20 机械倾角（°） 0-14 接头类型 7/16×4阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面二、定制天线 型号：ODV-065R15G产品描述：GSM900 / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 880-960 天线增益（dBi ）14.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-14 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1415×265×141重量（Kg ） 13 机械倾角（°） 0-16 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面型号：ODV-065R18G产品描述：GSM900 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 880-960 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 2615×265×141重量（Kg ） 21 机械倾角（°） 0-8 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面型号：ODV-065R15C产品描述：GSM1800/65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-1880天线增益（dBi ）15 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-16 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 743×173×81重量（Kg ） 6 机械倾角（°） 0-14 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-1880 MHz 方向图水平面 垂直面型号：ODV-065R18C产品描述：GSM1800 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-1880 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×173×90重量（Kg ） 8 机械倾角（°） 0-10 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-1880 MHz 方向图水平面 垂直面型号：ODV-065R15G18C产品描述：GSM900&GSM1800/ 65°15/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 880-960 1710-1880 天线增益（dBi ）14.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）127前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1515×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16阴头×4 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面1710-1880 MHz 方向图水平面 垂直面三、隐蔽天线1、排气管型电调天线型号：MPQ-ODV065R15B(1)电气性能指标工作频率(MHz) 820～960 阻抗(Ω) 50增益(dBi) 15功率容量(W) 500驻波比≤1.5极化方向±45°垂直面波瓣宽度（°）约12水平面波瓣宽度（°）65±6 三阶交调(dBm) ＜-95（现场测试-80）交叉极化比(dB) 轴向：≥17；±60º：≥10 端口隔离度（dB）≥28 前后比(dB) ＞25第一上旁瓣抑制(dB) ≥15第一下零点填充（dB）＜25 电下倾角0°～14°连续可调机械性能指标接头类型7/16 Din 阴接头机械调倾角0°水平面方位角水平：±20°天线罩材料PVC-U重量(kg) 约15体积(mm) 直径200，高度1600环境温度(℃) 工作温度-40℃～+60℃；极限温度-55℃～+75℃防腐能力防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200 雷电保护直接接地图方向图H面 V面实物图型号：MPQ-ODV065R18K(2) 电气性能指标工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W)250 驻波比 <1.5 极化方向±45° 垂直面波瓣宽度（°） 8 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 电下倾角（º） 2～10连续可调 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 PVC-U 重量（kg ） 约10体积(mm) 直径200，高度1600环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图3）65度GSM900+WCDMA+DCS1800多频共用天线型号：MPQ-ODV065R12G15K(1) 电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi)12 15 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 2214水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80）交叉极化鉴别率(dB)轴向：≥17；±60º：≥10轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25电下倾角（º） 2～16连续可调2～17连续可调 机械性能指标接头类型 7/16 Din 阴接头机械倾角0° 水平面方位角 水平：±20° 天线罩材料 PVC-U 重量（kg ） 约20体积(mm) 直径200，高度1600环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图型号：MPQ-ODV065R15B18K(1)电气性能指标工作频率(MHz)880～9601710～2170阻抗(Ω) 50增益(dBi)14.5 17.5 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 128水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80）交叉极化鉴别率(dB)轴向：≥17；±60º：≥10轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25电下倾角（º）820～960:0～14连续可调1710～2170:2～10连续可调机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 PVC-U 重量（kg ） 约40体积(mm) 直径200，高度3300环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图4）TD智能排气管天线型号：MPQ-ODSR090R15NT03通用参数参数（单位）指标工作频段（MHz）1880～1920(F) 2010～2025(A) 连续电调（°）3～12电下倾角精度（°）±1校准与电气参数校准端口至各辐射端口的耦合度（dB）-26±2 校准端口至各辐射端口的幅度最大偏差（dB）＜0.7 校准端口至各辐射端口的相位最大偏差（°）＜5 校准端口及辐射端口电压驻波比＜1.5 同极化辐射端口之间的隔离（dB）≥20 异极化辐射端口之间的隔离度（dB）≥25辐射参数单元波束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A) 单元波束增益（dBi）≥13.5轴向交叉极化（dB）≥15±60°交叉极化（dB）≥10前后比（dB）≥23广播波束水平面半功率波束宽度（°）65±5广播波束增益（dBi）≥13.5波束±60°边缘功率下降（dB）12±3垂直面半功率波束宽度（°）≥6轴向交叉极化比（dB）≥18±60°交叉极化比（dB）≥10前后比（dB）≥28上旁瓣抑制（dB）≤-16业务波束0°指向波束增益（dBi）≥19 0°指向波束水平面半功率波束宽度（°）≤29 0°指向波束水平面副瓣电平（dB）≤-12±60°指向波束增益（dBi）≥15 ±60°指向波束水平面半功率波束宽度（°）≤34 ±60°指向波束水平面副瓣电平（dB）≤-50°轴向交叉极化比（dB）≥200°前后比（dB）≥33机械性能环境条件要求满足YD/T1059-2004 雷电保护直流接地产品尺寸Φ350×1680mm产品重量36Kg水平方位角可调角度±15°接口类型N-K型阴头控制方式内置ICU控制协议满足AISG2.0广播波束水平面方向图业务波束0°指向水平面方向图业务波束60°指向水平面方向图2、集束型电调天线1）65度GSM900+ DCS1800+WCDMA15/17dBi （型号：MJS-ODV065R15B17K(6)）多频共用天线注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图天线图片820-960MHz820-960MHz1710-2170MHz1710-2170MHz项目名称 指标/性能 标准值工作频段(MHz) 880~960 1710~2170 增益(dBi) 14.516.5阻抗 50Ω 电压驻波比 ≤1.5 隔离度 ≥28dB 扇区间隔离度 ≥40dB 水平面波束宽度 65±6°垂直面波束宽度13°9°前后比 ≥25dB 极化方式 ±45°双极化电下倾角 0°～14°连续可调0°～10°连续可调第一上旁瓣抑制 ≥15dB交叉极化比 轴向：≥17dB ；±60°≥10dB功率容限 250W 雷电保护 避雷针和直接接地接口型号 7/16-50K 整体方位角调节 水平±20° 单扇区方位角调节 水平±10° 集束天线外形尺寸Φ430×1515 mm天线重量 55kg 天线罩材料 玻璃钢型号: MJS-ODP065R12G14C12T060606(1)集束天线 智能天线部分指标： 通用参数 参数（单位） 指标工作频段（MHz ） 1880～1920(F) 2010～2025(A)预置电倾角（°）6°校准与电气参数校准端口至各辐射端口的耦合度（dB ） -26±2 校准端口至各辐射端口的幅度最大偏差（dB ） < 0.7 校准端口至各辐射端口的相位最大偏差（°）< 5 校准端口及辐射端口电压驻波比 < 1.5 同极化辐射端口之间的隔离（dB ） ≥28 异极化辐射端口之间的隔离度（dB ）≥30辐射参数单 元 波 束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A)单元波束增益（dBi ） ≥11.5 轴向交叉极化（dB ） ≥15 ±60°交叉极化（dB ）≥10 前后比（dB ）≥23 广 播 波 束水平面半功率波束宽度（°）65±5 广播波束增益（dBi ）≥11.5 波束±60°边缘功率下降（dB ） 12±3 垂直面半功率波束宽度（°） 14 轴向交叉极化比（dB ） ≥18 ±60°交叉极化比（dB ）≥10 前后比（dB ） ≥28 上旁瓣抑制（dB ） ≤ -16 业 务 波 束0°指向波束增益（dBi ）≥17.5 0°指向波束水平面半功率波束宽度（°） ≤ 27 0°指向波束水平面副瓣电平（dB ） ≤-12 ±60°指向波束增益（dBi ）≥15 ±60°指向波束水平面半功率波束宽度（°）≤ 32 ±60°指向波束水平面副瓣电平（dB ）≤-5 0°轴向交叉极化比（dB ）≥20 0°前后比（dB ）≥33广播波束水平面方向图业务波束0°指向水平面方向图 业务波束60°指向水平面方向图GSM 天线部分指标：工作频段（MHz ） 870～960/1710～1880增益（dBi ）12/14 垂直面半功率波束宽度（°） 约20/14 水平面半功率波束宽度（°）65±6° 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 电下倾角精度（°） ±1.5 轴向交叉极化比（dB ） ≥15 ±60°交叉极化鉴别率（dB ）≥10 电压驻波比 ≤1.5 隔离度（dB ） ≥28三阶交调（dBm ） ＜-95（现场测试-80）功率容限（W ） 500/250 预置电下倾角（°）6°/6° 极化方式 ±45° 阻抗（Ω） 50环境条件要求 满足YD/T1059-2004 接口型号7/16Din 阴接头水平面方向图垂直面方向图水平面方向图垂直面方向图820-960MHz820-960MHz1710-2690MHz1710-2690MHz产品整体机械性能：天线罩材料玻璃钢水平方位角调节范围（o）整体±20°，单扇区±15°天线尺寸 Φ500 mm ×1900mm产品重量 55kg 接头位置 天线底部 表面颜色及纹理白色3、方柱型电调天线1）65度GSM900+ DCS1800+WCDMA15/18dBi 多频共用天线型号：MFZ-ODV065R15G18K0204(2)电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi) 14.5 17.5 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 137水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10端口隔离度（dB ） ≥28 前后比(dB) ＞25电下倾角（°）2～164～12 机械性能指标接头类型 7/16 Din 阴接头机械倾角0° 水平面方位角 水平：±45°重量（kg ） 约68 体积(mm) 450×450×2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图880～960 H 1710～2170 H 880～960 V 1710～2170 V实物图2）TD一体化电调天线型号: MFZ-ODSR090R15NT03方柱智能天线通用参数参数（单位）指标工作频段（MHz）1880～1920(F) 2010～2025(A)连续电调（°）3°～12°电下倾角精度（°）±1校准与电气参数校准端口至各辐射端口的耦合度（dB）-26±2 校准端口至各辐射端口的幅度最大偏差（dB）< 0.7 校准端口至各辐射端口的相位最大偏差（°）< 5 校准端口及辐射端口电压驻波比< 1.5 同极化辐射端口之间的隔离（dB）≥20异极化辐射端口之间的隔离度（dB）≥25辐射参数单元波束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A)单元波束增益（dBi）≥13.5轴向交叉极化（dB）≥15±60°交叉极化（dB）≥10前后比（dB）≥23广播波束水平面半功率波束宽度（°）65±5广播波束增益（dBi）≥13.5波束±60°边缘功率下降（dB）12±3垂直面半功率波束宽度（°）≥6轴向交叉极化比（dB）≥18±60°交叉极化比（dB）≥10前后比（dB）≥28上旁瓣抑制（dB）≤ -16业务波束0°指向波束增益（dBi）≥19 0°指向波束水平面半功率波束宽度（°）≤ 29 0°指向波束水平面副瓣电平（dB）≤-12±60°指向波束增益（dBi）≥15 ±60°指向波束水平面半功率波束宽度（°）≤ 34 ±60°指向波束水平面副瓣电平（dB）≤-50°轴向交叉极化比（dB）≥200°前后比（dB）≥33广播波束水平面方向图 业务波束0°指向水平面方向图业务波束60°指向水平面方向图机 械 性 能天线罩材料 玻璃钢天线图片水平方位角调节范围±45°天线尺寸450 mm ×450 mm ×1800mm产品重量 60kg 接头位置 天线底部 表面颜色及纹理根据具体订单制定控制方式 采用内置ICU ，控制线缆独立引出协议要求参考AISG2.0协议4、排水管型电调天线1）GSM900系列65度15dBi 电调天线型号：MPS-ODV065R15B(1)电气性能指标 工作频率(MHz) 820～960 阻抗(Ω) 50 增益(dBi) 15 功率容量(W)250 驻波比 ≤1.5 极化方向 ±45° 垂直面波瓣宽度（°）13 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化比(dB)轴向：≥17；±60º：≥10端口隔离度（dB ） ≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB)≥15电下倾角 0°～14°连续可调 机械性能指标接头类型 7/16 Din 阴接头机械调倾角0° 水平面方位角 水平：±45° 天线罩材料 PVC-U 重量(kg) 约35体积(mm) 直径200，高度1700环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图2）DCS1800系列65度18dBi 电调天线型号：MPS-ODV065R18K(1)电气性能指标 工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W)250 驻波比 <1.5 极化方向 ±45° 垂直面波瓣宽度（°）7 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15 电下倾角范围（º）2～10 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±45° 天线罩材料 玻璃钢 重量（kg ） 约26体积(mm) 直径160，高度1700环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图3）65度GSM900+ DCS1800+WCDMA15/18dBi 多频共用天线型号：MPS-ODV065R15B18K(1)电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi)14.5 17.5 功率容量(W)500250 驻波比≤1.5 极化方向±45°垂直面波瓣宽度（°） 137水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80） 交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15电下倾角范围（º）0～142～10 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±45° 天线罩材料 PVC-U 重量（kg ） 约50体积(mm) 直径200，高度3000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图。
手机天线原理
手机天线原理手机天线是手机通信中不可或缺的部分，它承担着接收和发送无线信号的重要任务。
手机天线的设计原理和工作机制对于手机通信质量和性能有着至关重要的影响。
本文将从手机天线的原理入手，介绍其结构、工作原理和发展趋势。
手机天线的原理主要包括天线结构、工作频段和辐射特性。
手机天线的结构一般由天线主体和接地部分组成，天线主体一般采用导电材料制成，而接地部分则与手机的金属外壳相连。
手机天线的工作频段一般包括接收频段和发送频段，不同频段对应着不同的通信标准和制式。
手机天线的辐射特性包括辐射方向、辐射功率和辐射效率等，这些特性直接影响着手机的通信性能和电磁辐射水平。
手机天线的工作原理主要是利用天线的共振特性和辐射特性来实现无线信号的传输和接收。
当手机天线处于工作频段时，外界的无线信号会激发天线产生共振现象，从而使天线产生辐射，向外发送或接收无线信号。
手机天线的设计需要考虑到天线的尺寸、形状和材料等因素，以及与手机其他部件的协调性，从而实现良好的通信性能和用户体验。
随着5G技术的逐步普及和应用，手机天线的设计和应用也面临着新的挑战和机遇。
5G通信要求更高的频段和更大的带宽，这对手机天线的设计提出了更高的要求。
未来的手机天线可能会采用更复杂的结构和材料，以实现更高的通信速率和更稳定的通信质量。
同时，智能手机的多频段、多模式和多天线技术也将成为手机天线发展的重要方向。
总之，手机天线作为手机通信中的重要组成部分，其设计原理和工作机制对手机通信质量和性能有着重要的影响。
随着通信技术的不断发展和智能手机的普及，手机天线的设计和应用也在不断创新和改进，以满足用户对通信质量和体验的需求。
希望本文对手机天线的原理有所帮助，谢谢阅读！以上就是手机天线的原理以及相关内容的介绍，希望对您有所帮助，谢谢！。
PIFA和MONOPOLE天线的原理和区别
PIFA和MONOPOLE天线的原理和区别1。
pifa天线是微带天线演变而来。
很多的英文资料介绍patchantenna，建议看看基本原理。
最简单的patch天线是一个金属片平行放置于地平面上，用同轴线或者微带线馈电即可。
其辐射主要靠边缘场。
假设该天线平行于大地放置，其形状为矩形，长边左右摆放，长边的长度为1/4波长。
如果左边缘的场是从patch到地，那么右边缘刚好反向从地到将左右两个边缘的电场分解成水平和垂直分量，你会发现垂直分量抵消，水平分量加强。
这样将会产生平行于地平面的线极化远场。
就手机而言，pifa天线的主极化一般是平行于手机主地平面。
此时，可以得到两个基本结论，1）这种天线的谐振波长为贴片长边的4倍（实际中请考虑介质的波长缩短效应，正比于1/sqrt(epsilon)；2）这种天线的辐射主要靠边缘。
而边缘的场越往外倾斜，辐射越好（开放场）。
这就是为什么pifa天线的高度如此重要的原因。
2.在添加接地片后（在馈电附近添加了许多接地片），从微观角度来看，贴片上的电流将改变流向，部分电流将从右侧回流，然后返回地面。
这样，天线的谐振频率就会降低。
一般来说，波长约为贴片长边和短边之和的4倍（还应考虑波长缩短效应）。
从另一个角度来看，馈电柱和短路柱是一条双线传输线。
它会改变天线的阻抗。
它是一种变压器效应，将部分电容电抗转换为电感电抗，使整个天线形成谐振。
这条线越长（极限波长高达1/4），变化效应越明显（实际上，天线高度的增加越敏感）。
传输转换的原则应该让每个人都清楚。
当改变馈电柱和短路柱的横向尺寸或它们之间的距离时，实际上是在改变传输线的特性阻抗。
转换公式的平方部分将相应更改。
这就是为什么我们常说馈电点和短路点的改变会极大地改变天线的阻抗。
同时，这也是为什么可以在没有匹配电路的情况下优化PIFA天线（事实上，添加匹配有时会降低天线的传输指数）。
3。
这个问题的解释是要配上图可能会更清楚。
的确有些问题是要有坚实的理论基础以及现实经验才会有比较深的理解的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录天线的基本参数 (2)1，VSWR 驻波比 (2)2，Return Loss 回波损耗 (2)3，Directivity 方向系数 (2)4，Gain 增益 (2)5，Efficiency 效率 (3)6，Reflection Coefficient 反射系数 (3)7，Polarization 极化 (4)8，Bandwidth 带宽 (4)9，Impedance 输入阻抗 (4)10，Radiation Pattern 方向图 (4)11，Insertion Loss 插入损耗 (5)12，TRP (5)13，TIS (5)14，NHPIS (5)15，NHPRP (5)16，SAR (5)17，天线的谐振 (5)其它参数 (5)天线参数相关图表引用说明 (6)1，驻波比，回波损耗，输入功率和插入损耗之间的关系 (6)2，天线的回波损耗图。
(7)3，Return Loss和VSWR的关系图 (8)4，手机基站天线参数表及相关说明 (8)手机辐射测试-OTA测试 (9)1，OTA 测试介绍 (9)2，OTA 测试及手机其它的主要参数 (10)3，OTA 测试中的TRP 和SAR 指标的制约关系 (10)4，总结 (11)天线的基本工作原理 (11)天线电波 (12)手机天线的SAR值 (13)1，什么是手机辐射，手机辐射的分类 (13)2，手机辐射的测试标准－SAR (14)常用天线种类 (15)1，PIFA天线 (15)2，Monopole天线 (17)3，Chip/Ceramic antenna 贴片陶瓷天线 (18)如何进行GSM手机双频天线的阻抗匹配(选读) (19)下面的文档主要是自己平时的积累总结，包括对所阅读的各类天线相关的文档资料的摘录，以及从网上搜到的有用资料，还有自己的理解总结。
天线的基本参数1，VSWR 驻波比V oltage standing wave ratio. Measures the peak to peak voltage on the input transmission line.一般高频传输线上都是行驻波。
电压驻波比是指传输线线相邻的电压振幅最大值和电压振幅最小值的绝对值的比值。
行波无反射状态，VSWR=1，为最佳情况。
全反射状态，VSWR为无穷大。
对于天线而言，我们希望反射的能量越少越好，那么就用驻波比来表示反射的多少，尽量接近1为最佳。
VSWR=(1+反射系数)/（1-反射系数）。
驻波比越小越好，表示反射系数越小越好。
驻波比反映了天馈系统的匹配情况。
它是以天线作为发射天线时发射出去和反射回来的能量（对于天线而言，重点强调的是能量关系，而不像传输线那样强调的是电压之间的关系）的比来衡量天线性能的。
驻波比是由天馈系统的阻抗决定的。
天线的阻抗与馈线的阻抗与接收机的阻抗一致，驻波比就小。
驻波比高的天馈系统，信号在馈线中的损失很大。
驻波比跟反射系数，也可以说的回波损耗是成正比的，回波损耗强调能量关系。
来自网络，仅供参考2，Return Loss 回波损耗The amount of power reflected by the antenna back to the generator.回波损耗是指某一点（对于手机天线而言是指天线的馈点处）反射波的功率与入射波的功率之比的10*log值。
也就是反射系数的平方的10*log值。
回波损耗=10*log（反射系数平方值）。
知道了驻波比，可以求出反射系数，进而就可以求出回波损耗。
单位是dB，有时候回波损耗也当成是反射系数，即20*log（反射系数），由于反射系数小于1，所以回波损耗为负数。
3，Directivity 方向系数Ratio of the power density in the direction of maximum power to the average power.能够定量的表示天线定向辐射能力的电参数。
定义：在同一距离及相同辐射功率的条件下，某天线在最大辐射方向上的辐射功率密度和无方向性天线（点源）的辐射功率密度之比。
方向系数与辐射功率在全空间的分布状态有关。
要使天线的方向系数大，不仅要求主瓣窄，而且要求全空间的副瓣电平小。
这个参数重点描述天线辐射性能的方向性。
方向系数的单位是dBi，理想点源天线的方向系数为10*log(1)=0dBi。
一般非理想点源天线的方向系数都是大于0dBi的。
不是所有的天线都有方向性的。
便携式收音机上的拉杆天线就没有方向性。
偶极天线有弱的方向性，八木等定向天线可以得到较好的方向性。
好的方向性意味着能够集中收集所需方向的电波，还有一个重要的能力就是能部分地减弱本地电台信号的影响。
但是定向天线并不是什么情况下都好。
当没有目标而等待的时候，定向天线就有可能使你错过天线背面的信号。
所以比较合理的方式，是用一个垂直天线和一付定向天线配合使用，用垂直天线等待，听到信号后，再用定向天线转过去对准了听。
对于手机天线而言，可以观察3D和2D的方向图，要求方向系数越弱越好，因为手机天线需要尽量做成全方向性（即没有方向性）的天线，而不是要求某个方向的辐射特别强。
4，Gain 增益Directivity scaled by the efficiency of the antenna.增益系数表示了天线的定向收益程度。
定义：在同一距离及相同的输入功率的条件下，某天线在最大辐射方向上的辐射功率密度和理想无方向性天线的辐射功率密度之比。
输入功率是指在天线馈点处的功率，并不是天线的辐射功率，天线的辐射功率等于输入功率和效率的乘积。
所以，Gain=Directivity*Efficiency。
它是综合衡量天线能量转换和方向特性的参数。
使用高增益天线可以在维持输入功率不变的条件下，增大有效辐射功率。
单位是dBi，因为是同理想点源天线的对比值。
对定义中的功率比值取10*log即可。
对于手机天线，我们也是希望能够得到较高的天线增益的。
如果要求高增益天线，那么我可以通过调高天线的效率来实现，也可以通过提高天线的方向系数来实现，如果用方向系数来实现，肯定是不合适了？（因为手机天线要求做成全方向性天线，方向性越差越好）所以，我们都是试图通过提高天线的效率来获得较高的天线增益的。
实际调试中，我们往往更关注天线的效率而不是增益本身。
一般而言，增益越高，带宽就会越窄。
其实这里的增益跟一般所说的放大倍数的概念是一样的，对于放大器而言，放大倍数的log值就是增益。
天线的增益的物理意义：描述了天线与理想无方向性天线相比在最大辐射方向上将输入功率放大的倍数。
如果将理想无方向性天线的放大倍数认为是1的话，那么某个天线的增益就是其在最大方向上将输入功率的放大倍数。
这就可以解释，虽然天线是无源的，但是有时候也会起到放大的作用，即增益有可能是正值。
增益反映了能量在空间的分配，这个方向的能量多，意味着其它方向的能量低。
方向性很强的天线实现了功率的空间分配。
也可以这样来理解增益的物理含义------为在一定的距离上的某点处产生一定大小的信号，如果用理想的无方向性点源作为发射天线，需要100W的输入功率，而用增益为G = 13 dB = 20 的某定向天线作为发射天线时，输入功率只需100 / 20 = 5W 。
换言之，某天线的增益，就其最大辐射方向上的辐射效果来说，与无方向性的理想点源相比，把输入功率放大的倍数。
5，Efficiency 效率Ratio of the total power radiated to the total power available at the input terminals.天线的效率是指天线的辐射功率(Prad)与输入功率(Pin)之比，也就是天线将馈点处的输入功率辐射出去的能力。
天线效率的单位是百分比，即%。
对于内置天线而言，要求效率至少在30%以上。
以手机天线为例进一步说明：手机上有一个天线开关，我们一般测得的手机输出功率是从手机开关测得的，然后这个功率经过一段微带线传输到天线馈点处，一部分能量由于电路的失配被反射回来，另一部分能量进入天线记作Pin。
用TRP表示天线的空间辐射功率Pout，那么天线的效率就是Pout/Pin。
这里就没有考虑到由于电路失配而导致的能量反射。
对于单独的天线而言，这就是天线效率的定义。
天线的效率是不必考虑传输线和反射损耗的，Prad/Pin就是天线的效率定义值。
天线的效率是很难通过计算获得的，天线本身的能量损耗主要是由于天线作为导体对信号的损耗，包括介质损耗（基板引起的和手机内磁铁引起的）和金属损耗（尽管很小），而回损和匹配电路的损耗是不应该记入的。
但是在实际的工程中，我们评估的手机天线的效率应该是将天线开关输出的功率作为Pin，这样计算得到的效率包括了反射的那部分能量，也包括了在微带传输线上的能量损耗，这个效率值应该比天线的实际效率差很多。
6，Reflection Coefficient 反射系数定义为某点的反射波电压与入射波电压之比7，Polarization 极化Direction of the electric field vector in the far field.极化是指该天线在给定方向上远区辐射场的空间取向。
一般而言，特指该天线在最大辐射方向上电场的空间取向。
同一个天线，在不同的辐射方向的极化可能不同。
天线的极化：在空间某一个位置上电场矢量端点随时间运动的轨迹，按其轨迹可以分为线极化、圆极化和椭圆极化。
补充：天线向周围辐射电磁波。
电磁波由电场和磁场构成。
人们规定：电场的方向就是天线极化方向。
一般使用的天线为单极化的，常用到垂直极化，有时也用到水平极化天线。
将两种极化方向不同的单极化天线组合在一起，就可以获得一种双极化天线。
垂直极化波要用具有垂直极化特性的天线来接收，水平极化波要用具有水平极化特性的天线来接收。
右旋圆极化波要用具有右旋圆极化特性的天线来接收。
当来波的极化方向与接收天线的极化方向不一致时，接收到的信号就会变小，也就是说，会发生极化损失。
当接收天线的极化方向与来波的极化方向完全正交时，例如用水平极化的接收天线接收垂直极化波时，天线就完全接收不到来波的能量，这种情况下的极化损失最大，称为极化完全隔离。
但是，对于手机天线的极化，我还没有在什么资料里看到过相关说明，不过，手机天线和基站天线的极化形式应该是一致的，应该是最常用的垂直线极化波。
8，Bandwidth 带宽The range of frequencies over which the antenna meets performance criteria.带宽，即天线满足性能要求的工作频率范围。
天线是有一定带宽的，这意味着虽然谐振频率是一个频率点，但是在这个频率点附近一定范围内，这付天线的性能都是差不多好的。
