光伏汇流箱
光伏汇流箱原理范文
光伏汇流箱原理范文光伏汇流箱是太阳能光伏发电系统中必不可少的一部分，其在太阳能光伏系统中扮演着汇流和保护的重要作用。
光伏汇流箱主要是将光伏组件之间的电流汇集到一起，并通过连接线路输入逆变器中进行能量转换。
光伏汇流箱一般由箱体、断路器、接线端子、保护元件等组件构成，不同规格和功能的光伏汇流箱有不同的设计和配置。
接下来将详细介绍光伏汇流箱的原理及其功能。
光伏汇流箱的原理主要包括电池板连接、电流分支、汇流等几个方面。
首先是电池板连接，太阳能光伏组件在安装时需要通过电缆将电流传输到光伏汇流箱中。
光伏汇流箱一般会配备连接电缆的端子盒，通过端子盒的连接接口将电缆连接到光伏汇流箱中。
端子盒一般包括正负极接线端子，通过端子盒将电流从光伏组件传输到光伏汇流箱中。
其次是电流分支，当光伏系统中连接多块太阳能光伏板时，光伏汇流箱需要将来自不同光伏板的电流分支合并，汇流到输出端子供逆变器使用。
光伏汇流箱内部通常会设有电流分支板，通过分支板将来自不同光伏板的电流进行汇流，然后再输出到逆变器中。
电流分支板的设计和功能对于整个光伏系统的性能和效率都至关重要。
另外，光伏汇流箱还具有汇流的功能。
光伏组件从太阳光中获取能量后转化为直流电，并通过电缆传输到光伏汇流箱中。
光伏汇流箱内部的汇流功能可以将来自不同光伏组件的直流电进行集中汇流，然后输出到逆变器中进行能量转换。
通过光伏汇流箱的汇流功能可以有效提高光伏系统的能量利用率和系统的整体性能。
此外，光伏汇流箱还具有保护功能。
由于太阳能光伏系统的工作环境往往恶劣，容易受到雷击、过压、短路等各种外界干扰和损坏，因此光伏汇流箱内部一般会安装过压保护器、短路保护器、防雷器等保护元件。
这些安全保护装置可以有效保护光伏系统免受外界干扰的影响，延长系统的使用寿命。
总的来说，光伏汇流箱在太阳能光伏系统中扮演着至关重要的角色，其原理主要包括电池板连接、电流分支、汇流和保护等几个方面。
光伏汇流箱通过将来自不同光伏组件的电流进行集中汇流，并配备相应的保护装置，可以保证光伏系统的正常运行和高效发电。
光伏交流汇流箱原理图
光伏交流汇流箱原理图
光伏交流汇流箱的原理图如下：
图中所示为光伏交流汇流箱的原理图。
在太阳能光伏系统中，太阳能光伏板通过太阳的辐射将光能转化为直流电能。
光伏交流汇流箱的主要作用是将直流电能转换为交流电能，以满足电网供电的需求。
光伏交流汇流箱由直流输入、DC/AC逆变器、交流输出和保护等组成。
直流输入部分连接光伏板的正负极，将光伏板产生的直流电能输入到交流汇流箱中。
DC/AC逆变器是光伏交流汇流箱的关键部分，它将直流电能转换为交流电能。
在逆变过程中，逆变器会将直流电能转换为交流电能，并使其频率和电压等参数满足电网的要求。
逆变器还具有最大功率点跟踪（MPPT）功能，能够实时调整光伏板输出电压和电流，以获取最佳的光伏板工作状态，从而提高光伏系统的效率。
交流输出部分将逆变器输出的交流电能连接到电网中，以供电网和其他用电设备使用。
同时，交流输出部分还配备了监控和保护装置，可以监测光伏系统的工作状态，并在异常情况下提供保护措施，确保光伏系统的安全运行。
总之，光伏交流汇流箱通过将太阳能光伏板产生的直流电能转换为交流电能，并连接到电网中，实现了太阳能光伏系统的可持续发电和供电功能。

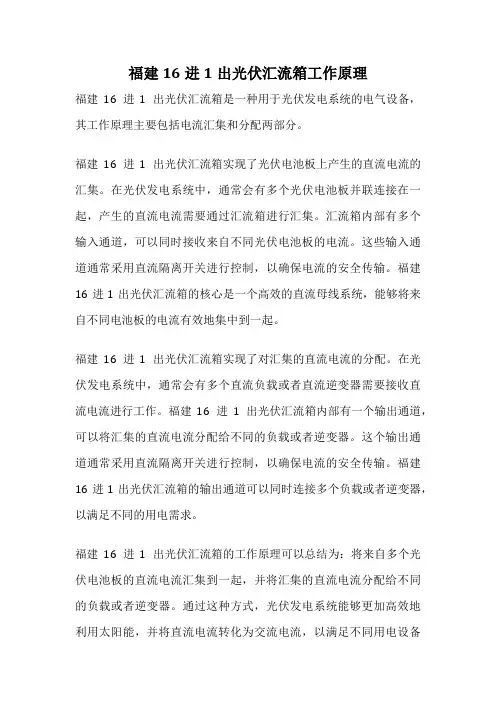

福建16进1出光伏汇流箱工作原理
福建16进1出光伏汇流箱工作原理福建16进1出光伏汇流箱是一种用于光伏发电系统的电气设备，其工作原理主要包括电流汇集和分配两部分。
福建16进1出光伏汇流箱实现了光伏电池板上产生的直流电流的汇集。
在光伏发电系统中，通常会有多个光伏电池板并联连接在一起，产生的直流电流需要通过汇流箱进行汇集。
汇流箱内部有多个输入通道，可以同时接收来自不同光伏电池板的电流。
这些输入通道通常采用直流隔离开关进行控制，以确保电流的安全传输。
福建16进1出光伏汇流箱的核心是一个高效的直流母线系统，能够将来自不同电池板的电流有效地集中到一起。
福建16进1出光伏汇流箱实现了对汇集的直流电流的分配。
在光伏发电系统中，通常会有多个直流负载或者直流逆变器需要接收直流电流进行工作。
福建16进1出光伏汇流箱内部有一个输出通道，可以将汇集的直流电流分配给不同的负载或者逆变器。
这个输出通道通常采用直流隔离开关进行控制，以确保电流的安全传输。
福建16进1出光伏汇流箱的输出通道可以同时连接多个负载或者逆变器，以满足不同的用电需求。
福建16进1出光伏汇流箱的工作原理可以总结为：将来自多个光伏电池板的直流电流汇集到一起，并将汇集的直流电流分配给不同的负载或者逆变器。
通过这种方式，光伏发电系统能够更加高效地利用太阳能，并将直流电流转化为交流电流，以满足不同用电设备的需要。
福建16进1出光伏汇流箱的工作原理使得光伏发电系统能够更加稳定地运行，并提高了系统的发电效率。
同时，汇流箱内部的安全措施和隔离开关也能够确保电流的安全传输，减少了电路故障和安全事故的风险。
福建16进1出光伏汇流箱是一种关键的电气设备，通过实现光伏电池板直流电流的汇集和分配，使得光伏发电系统能够更加高效地工作。
其工作原理的理解和应用，对于光伏发电系统的设计和运行具有重要意义。
光伏电站之光伏交流汇流箱详解
光伏电站之光伏交流汇流箱详解光伏电站是一种利用太阳能光伏技术，将太阳能转化为电能的电力发电设施。
在光伏电站中，光伏交流汇流箱是起到连接光伏组件和电网的重要器件，它是将光伏组件的直流电能转化为交流电能，并将其送入电网的装置。
本文将从光伏交流汇流箱的作用、结构、工作原理及其优缺点等方面进行详细解析。
首先，光伏交流汇流箱的主要作用是采集光伏电站的直流发电量，并将其转化为交流电能，通过连接到电网进行输送。
汇流箱一般位于光伏电站的中央或分布在光伏组件的区域内，起到汇总和集中光伏组件发出的直流电能的作用。
光伏交流汇流箱的结构一般由直流输入端、直流输出端、交流输入端和交流输出端组成。
直流输入端连接光伏组件，并通过直流配电器将直流电流汇总到直流输入端，然后进入直流输出端。
交流输入端连接到电网，将直流转换成交流电能。
交流输出端将交流电能输入到电网中，以供电网使用。
光伏交流汇流箱的工作原理可简述为：光伏组件通过光伏效应将太阳能转化为直流电能，然后通过直流输入端连接到光伏交流汇流箱。
在汇流箱内部，直流电能经过直流配电器汇总，然后通过直流输出端输出。
同时，交流输入端从电网输入交流电能，经过汇流箱内部的逆变器将交流电能变为直流电能，以供光伏组件使用。
交流输出端将交流电能送回电网，以供电网使用。
光伏交流汇流箱具有以下几个优点：首先，光伏交流汇流箱能够充分利用太阳能，将其转化为电能，可以有效地减少对传统能源的依赖。
其次，光伏交流汇流箱具有快速反应时间和高电能转换效率的特点，可以在短时间内将光伏组件产生的电能转换为交流电能，并输入到电网中。
再次，光伏交流汇流箱具有自动控制和监测功能，可以实时监测光伏电站的发电情况，并及时调整电流和电压等参数，保证电站正常运行。
最后，光伏交流汇流箱结构紧凑、操作简便，安装维护方便。
然而，光伏交流汇流箱也存在一些缺点。
首先，光伏交流汇流箱的造价较高，这是由于其具有较高的技术要求和复杂的结构设计所导致的。
光伏汇流箱
光伏汇流箱简介光伏汇流箱是太阳能光伏发电系统中的一部分，用于将多个光伏模块的电能进行汇总和分配。
它是光伏系统中的重要组件，具有保护光伏模块、连接电缆和监测电流电压等功能。
本文将介绍光伏汇流箱的工作原理、结构组成、安装方法和维护保养等内容。
工作原理光伏汇流箱主要通过直流开关和电传感器对光伏模块的电能进行控制和监控。
光伏模块产生的直流电通过电缆连接到光伏汇流箱，然后通过内部的直流开关进行分流和分配。
同时，电传感器可以实时监测光伏模块的电流和电压情况，以便及时发现故障和异常情况。
结构组成光伏汇流箱通常由外壳、输入连接器、输出连接器、电缆、直流开关和电传感器等部分组成。
1.外壳：光伏汇流箱的外壳通常采用耐候材料制成，具有防水、防晒和抗腐蚀等功能。
2.输入连接器：输入连接器用于将光伏模块的电能引入光伏汇流箱，通常采用防水设计以确保安全可靠。
3.输出连接器：输出连接器用于将光伏模块的电能输出到其他设备或电网中，具有高压、高温和高电流的承受能力。
4.电缆：电缆用于连接光伏模块、光伏汇流箱和其他设备，需要具有良好的导电性和绝缘性能。
5.直流开关：直流开关用于分流和分配光伏模块的电能，通过控制开关的状态可以实现对电能的控制。
6.电传感器：电传感器用于实时监测光伏模块的电流和电压情况，以便及时发现故障和异常情况。
安装方法安装光伏汇流箱需要注意以下几点：1.安装位置：光伏汇流箱应安装在阴凉通风的地方，避免阳光直射和高温环境。
同时，应确保安装位置平整、牢固且便于日常维护。
2.连接电缆：在安装光伏汇流箱之前，需要准备好合适的电缆并确保其长度合适。
电缆的连接应牢固可靠，避免出现松动或断开的情况。
3.接地保护：为了确保光伏汇流箱的安全性，应进行良好的接地保护。
接地电阻应符合相关标准要求，以保证系统的安全运行。
4.引线绝缘：光伏汇流箱的输入和输出连接器应进行良好的绝缘处理，以防止电流泄漏和发生电击事故。
维护保养为了保证光伏汇流箱的正常运行和延长其使用寿命，需要定期进行维护保养，包括：1.清洁：定期清洁光伏汇流箱的外壳和内部部件，避免灰尘、污垢等物质的积累。
光伏组件及汇流箱的关系
光伏组件及汇流箱的关系
在光伏发电系统中，光伏组件和汇流箱是两个关键设备，它们之间存在着密切的关系。
光伏组件
光伏组件是光伏发电系统的核心部分，它主要由光伏电池板、旁路二极管、防反二极管、电缆等组成。
光伏电池板是光伏组件的核心部件，它主要由半导体材料制成，具有将太阳能转化为直流电的能力。
光伏组件的主要功能是将太阳能转化为直流电，并将其输出到汇流箱中。
在光伏发电系统中，多个光伏组件会组合在一起，形成一个完整的光伏发电系统。
汇流箱
汇流箱是光伏发电系统中的重要设备之一，它的主要作用是将多个光伏组件的输出电流汇集在一起，并将其输送到逆变器或储能设备中。
汇流箱通常由外壳、接线端子、防雷保护器、断路器等组成。
汇流箱具有以下功能：
1. 收集多个光伏组件的输出电流；
2. 保护光伏发电系统免受雷电等外部因素的冲击；
3. 方便维护和管理光伏发电系统；
4. 防止电流过大对系统造成损害。
光伏组件与汇流箱的关系
光伏组件和汇流箱之间存在着输入和输出的关系。
具体来说，光伏组件将太阳能转化为直流电，并将其输出到汇流箱中。
汇流箱则将多个光伏组件的输出电流汇集在一起，并将其输送到逆变器或储能设备中。
在实际应用中，汇流箱通常安装在光伏组件的旁边，以便于对系统进行维护和管理。
同时，汇流箱还可以对光伏发电系统进行保护，防止雷电等外部因素对系统造成损害。
光伏组件和汇流箱是光伏发电系统中不可或缺的两个设备，它们之间存在着密切的关系。
通过了解这两种设备的功能和作用，我们可以更好地理解和维护整个光伏发电系统。
光伏电站之光伏交流汇流箱详解
光伏电站之光伏交流汇流箱详解
一、光伏交流汇流箱的定义
光伏交流汇流箱是指将多台光伏逆变器的输出电流汇聚到一台汇流箱中，然后再由汇流箱联接到现场配电系统中的一台综合开关柜的一个回路中，实现多台光伏逆变器的合路和交流变流功能。
它是光伏电站的重要组
成部分。
二、光伏交流汇流箱的功能
1、合路功能：汇流箱内部部件进行合路，能有效地汇聚多台光伏逆
变器的输出电流，将其联接到综合开关柜的一个回路中，实现多台光伏逆
变器的交流变流功能。
2、电流保护功能：光伏交流汇流箱内部内置了电流保护装置，可以
在系统故障或光伏逆变器短路时，实时约束汇流箱出口电流，保障汇流箱
运行安全。
3、避雷功能：光伏交流汇流箱内部装有避雷装置，能有效降低汇流
箱遭受外界光电环境的影响，防止汇流箱及光伏系统中其它部件因遭受外
界的雷击而损坏。
4、温度保护功能：光伏交流汇流箱内部装有温度计或温度控制器，
能够控制光伏交流汇流箱内部温度，从而保证电气设备安全运行。
5、安全保护功能：光伏交流汇流箱内部装有安全保护装置，能够实
时监测光伏交流汇流箱内部的运行状态，保障光伏交流汇流箱的安全运行。
三、光伏交流汇流箱的重要性。
光伏汇流箱介绍及对比
光伏汇流箱介绍及对比
,
一、光伏汇流箱介绍
光伏汇流箱的功能主要是将多路晶体管通过继电器联结，使电路联合
达到节能效果，同时根据架空线缆排布规则，汇流箱安装单元将采用环形
排列，占地面积最小，提高了现场安装作业的效率，可以有效的提高电站
的发电效率。
二、光伏汇流箱类型
一般主要分为四类：
1.内置熔断器光伏汇流箱：内置熔断器的光伏汇流箱不需要外部熔断器，内部元器件一般采用熔断器、微动开关、绝缘板等，主要功能是控制
汇流箱终端组件的有效运行。
2.光伏汇流箱熔断器：光伏汇流箱熔断器将光伏电池板连接到汇流箱，作为汇流箱的主要保护装置，当汇流箱终端电流达到一定数值时，熔断器
会自动断开，以防止汇流箱电路受损。
3.智能光伏汇流箱：智能光伏汇流箱可以实现分布式电站对接，通过
无线传输信号，可以远程监控系统发电数据，可记录光伏组件温度、照明
强度、故障信号等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏汇流箱.txt心若无尘，一花一世界，一鸟一天堂。
我曾经喜欢过你，现在我依然爱你希望月亮照得到的地方都可以留下你的笑容那些飘满雪的冬天，那个不带伞的少年，那句被门挡住的誓言，那串被雪覆盖的再见本文由ACREL001贡献
pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
光伏汇流箱
一、序言由工业革命开创的现代文明，都建立在大规模开采、使用化石燃料的基础上的，但在伴随着化石燃料的不断消耗，人类已经开始意识到必须要面对潜在的能源危机——化石能源终将枯竭。
据估计，我国的煤可以开采 80 年，天然气只可开采 30 年，石油只够开采 20 年。
全球能源结构将在本世纪发生根本改变。
太阳辐射能预计在 100 亿年里可保持近似恒定的辐射输出，太阳能堪称无限的能源。
世界各国都在积极寻求可替代化石燃料的新型绿色能源，太阳能光伏发电技术是利用“光生伏打效应”将光直接转换为电能，整个转换过程无排放，是最清洁、最环保的绿色能源。
而光伏汇流箱是应用于智能光伏发电系统中用于对光电池串列及外围辅助元件进行监测的一种智能设备。
是伴随着光伏发电的大规模应用而产生的一个新型产品，下面就太阳能发电系统的结构来说明汇流箱的功能和应用，一般的光伏并网电站结构如下（见下图）：
其中主要由 1、光伏电池阵列，2、光伏汇流箱，3，逆变器三部分组成，由电
池阵列接受光照产生直流电流，电流输出到汇流箱并联阔流，然后由多个汇流箱输出到逆变器，最终逆变器把直流电转换为交流电后输送到电网或经过升压后进行并网。
如果是离网发电系统则还需要配备蓄电池及控制器，用以在无阳光条件下维持发电。
下面就以光伏发电的特点说明汇流箱的具体功用，由于单体光伏电池的输出电压、电流和功率都很小，一般只有 0.5V 左右，不能满足作为电源应用的要求，为了提高输出功率，需要多个单体电池合理的串、并联后封装成组件。
而太阳能本身是一种低密度的平面能源，需要用大面积的太阳能电池来采集。
所以在需要
1
更大功率的场合，还需要再将多个组件组成方阵，以提供数值更大的电流、电压的输出。
为了节约电缆，简化系统结构，提高可靠性和可维护性等原因，实际安装工程中需要把多个方阵的输出电缆先进行并联后（一级汇流）再输入到逆变器（二级汇流），而不是直接把所有方阵电缆直接接入逆变器。
根据上文所述光伏电站的特性，实际应用中需要解决下面几个问题： 1．由于光伏电站使用的电池组件由成千上万个，有些电站面积达十多平方公里，如何才能发现某个电池组件失效呢？ 2．由于电站占地广，且在室外安装，如何防止夏季雷击损害？ 3．如果加装了防雷装置，防雷装置失效了如何及时发现？ 4．由于光伏电站目前主要作为电网的补充供电，所以电站的逆变器是间歇工作的，在逆变器不工作时是否需要防止并联的多个方阵之间的内部电流环流？ 5．多个电池阵列并联后，假设其中某个光伏组件内部短路后，如何防止其他正常工作的电池的电流倒灌到损坏电池组造成事故呢？ 6．在二级汇流侧出现短路故障时如何保护光伏电池？ 7．光伏电池发电效率低，目前效率最高的也仅18%左右，如何在不提高光伏电池成本的基础上提高输出能力？要解决上述问题，目前市场上有两种产品：一种是非智能化产品，能解决上述部分问题。
而要解决全部则必须由智能终端来完成，这个智能终端就是光伏汇流箱，它所需要实现的功能如下： 1．要能够检测到光伏电池阵列中损坏的电池组件需要测量此电池阵列的输出电流是否正常，而为了防止光伏电池的高电压造成设备损坏和人身伤害，需要进行隔离测量直流电流，因此需要用到霍尔电流传感器来完成； 2．为防止雷击损坏，汇流箱内必须在正负、极、对地之间加雷击浪涌保护器，而浪涌保护器使用使用寿命的，动作几次后就会失效，为了及时掌握浪涌保护器是否完好，需要采集浪涌保护器的状态输出接点。
3．为了防止逆变器不工作时，并联的电池阵列中形成环流，（实际应用中光伏电池厂家并未对内部环流提出明确的应该避免的技术
要求）可以在每个电池阵列输入到汇流的回路内串接一只防反二极管，及可防止内部环流的形成，当然这种结构也会损失效率，目前耐压为 1kV，工作电流为 10A 的二极管压
2
降一般在 0.8V～1V 左右，所以如果在发电电流为 10A 的情况下，会造成约为 10W 的功率以发热的形式损耗掉。
4．为避免电流倒灌和电池过流损坏光伏电池，需要在每个电池阵列输出回路中安装熔断器，作为保护昂贵的光伏电池的最后一道防线，根据光伏电池的电流特性，光伏电池的短路电流仅为额定电流的 1.25 倍左右，而目前电池组件的最高串接电压可达 1kV,所以需要选用耐压为 1kV，熔断电流为额定电流 1.25 倍的 IR 特性快速熔断器。
5．二级汇流侧出现短路情况时，则需在光伏电池阵列并联后，在回路中增加一个额定电压为电池阵列最大空载电压，额定电流为光伏电池并联后最大额定电流的直流断路器来保护，目前的常用的做法是，使用专用的直流断路器两极串联来提高断路器的额定工作电压。
为能够检测到断路器的工作状态，可以采集断路器的辅助输出接点进行判断。
甚至如果采用带有电操作机构的断路器，可以使用智能汇流箱内提供的输出接点控制电操作机构的分合闸。
6．为提高光电池的输出效率，可以使用太阳位置追踪装置，来控制光伏电池板的水平和垂直方向的倾角，跟踪早晨到日暮，春夏到秋冬的太阳轨迹变化，使阳光对电池板的入射角保持在最佳状态（太阳能电池板倾角的控制也可以保护电池板在在暴风雪或暴风雨的气候环境下自动调整角度，使电池板避免损坏）。
轨迹控制需要用到位置传感器，而对阳光光强的检测需要用到照度计、风速的测量需要用到风速传感器、电池板温度的变化也影响到其输出效率，所以也可以对电池温度进行测量。
7．由于上述器件需要室外安装所以需要汇流箱体能达到 IP54 的防护等级方能保证汇流箱内设备安全可靠地工作。
使用环境也比较多的在我国光照资源丰富的西北高海拔区域，所以环境温度最低需要达到-25℃也能可靠工作。
8．由于汇流箱零散分布在电站各个区域，汇流箱内的采集装置的辅助供电布线比较困难，所以某些智能汇流箱开发出了直接光电池供电的专用产品，实现 DC800V 直接供能，解决了应用中布线难的矛盾。
9．智能汇流箱还需要把上文检测的众多数据远传到中央控制室，进行数据分析和显示，以排除故障，检测系统运行情况，执行某些操作命令，为保证远距
3
离、恶劣的使用环境及布线成本的考虑，汇流箱必须具备 RS485 通讯口，以实现和上位机控制系统实现数据采集和交换。
二、国内主要品牌型号下面介绍下目前国内汇流箱厂家：合肥阳光的 PVS-xM 系列；北京能高 SCHZx 系列；许继 THL- PVX 系列；上海安科瑞电器 APV-Mx 系列；江苏兆伏集体的 ZOF-PVCOMB 系列；上海盎特电器有限公司的 ANT-CB-x 系列，深圳市天盾雷电技术有限的 SDDL 系列汇流箱产品。
下面以安科瑞 APV-Mx 系列汇流箱产品为例，介绍光伏汇流箱的功能及技术参数：上海安科瑞电器是一家专业从事电力监控、电能管理、电气安全系统及产品的研发、生产。
针对目前新型绿色能源的兴起，由专门的技术团队开发了应用于太阳能光伏发电系统的智能汇流箱产品，该产品能对接入的每一路光伏电池阵列电流进行测量，可以就地显示电流，指示接入的光伏阵列是否故障；能测量汇流后电池电压，并计算每一路电池串的功率输出；正负回路均可配置熔断器；具有光伏专用防雷保护器，并能监测防雷元件的工作状态，指示防雷元件是否失效；具有外部通用传感器接口，用于监测箱体或外部环境温度，风速、辐照等参数；可配置接点输出功能用于驱动执行机构如分合闸线圈用于驱动直流断路器等设备；带有 RS485 通讯口，可以把就地信号经过通讯远传到上位机系统。
产品特点◆满足室内外安装要求，防水等级为 IP65 ◆测量元件采用霍尔传感器，隔离测量最大 16 路输入◆板载光伏专用熔断器，耐压DC1kV，熔断电流可选择◆可选电压测量功能,最高测量电压 DC 1kV ◆提供外部传感器输入接口，可测量辐照、温度、风速等◆具有 RS485 通讯接口，使用 Modebus-RTU 通讯协议◆多种供电方式可选择，适用于家用屋顶太阳能或专业光伏电站应用◆可根据客户需
求配用国外 ABB 等厂家的光伏专用直流断路器，光伏专用直流熔断器、防雷保护器等等。
◆技术参数
4
产品型号输入路数输入范围反应时间测量精度 RS485 通讯
APV-M4 4路
APV-M8 8路
APV-M12 12 路 DC 0~15A 1s
APV-M16 16 路
光伏电池测量0.5 级、外部模拟量0.2 级RS485/ModBus-RTU 协议，4800/9600/19200/38400bps 附加功能
继电器输出开关量输入模拟量输入
2 组转换 8A/AC250V（8A/DC 30V）
3 组外部状态输入（光耦或干接点方式） PT100、DC 0(4)~20mA、DC 0~10V 通用技术参数
温度/湿度海拔绝缘电阻辅助电源
工作温度:-25~+60℃，湿度 95%，无凝露、无腐蚀性气体场所≤4000m ≥100MΩ辅助电源：AC85V～265V 或 DC 400～800V 或 DC 24V(±10%)
光伏发电不仅能够为边远无电地区人民提供绿色电力，更可推进中国的“百万太阳能光屋顶计划”。
建设中国的光伏屋顶大型并网光伏电站，促进太阳能光伏发电由“补充能源”向“替代能源”过渡，而智能型光伏汇流箱也必将在太阳能发电的规模化应用中发挥重要作用。
参考文献 [1]崔荣强，赵春江，吴达成，并网型太阳能光伏发电系统。
化学工业出版社，2007 [2]上海安科瑞 APV-M 系列光伏汇流箱产品说明书 [3]上海安科瑞 AGF-M 系列光伏直流汇流采集装置产品说明书
5
